Toradex Luna SL1680 یک برد SBC هم‌اندازه کارت اعتباری با SoC Synaptics SL1680 و NPU با توان 7.9 TOPS برای Edge AI است. پورت‌هایی شبیه Raspberry Pi 5 دارد، اما کانکتور FFC PCIe را با M.2 Key‑E جایگزین کرده. با Torizon Linux، اکستنشن VSCode و بهینه‌سازی TensorFlow Lite از طریق Synaptics SyNAP عرضه می‌شود.

«Toradex Luna SL1680» یک برد SBC الهام‌گرفته از طراحی «Raspberry Pi 5» است که بر پایه SoC چهار‌هسته‌ای «Synaptics SL1680» (Cortex‑A73 @ 2.1GHz) ساخته شده و با NPU مجتمع 7.9+ TOPS آن برای سناریوهای Edge AI مناسب است. این برد تا 4GB LPDDR4 و 256GB eMMC ارائه می‌کند و تقریباً همان درگاه‌های Pi 5 را دارد: Ethernet گیگabit با PoE اختیاری، چهار USB 3.0، دو micro HDMI، کانکتورهای MIPI DSI/CSI و هدر 40 پین GPIO. کانکتور 16‎-پین FFC برای PCIe حذف و جای خود را به یک اسلات M.2 Key‑E داده که عمدتاً برای افزودن اتصال بی‌سیم یا حتی شتاب‌دهنده AI اضافی کاربردی است.

مشخصات فنی

مولفه	مشخصات
SoC	Synaptics SL1680؛ پردازنده و شتاب‌دهنده‌های مجتمع برای Edge AI
CPU	Quad‑core Arm Cortex‑A73 @ 2.1GHz؛ چهار هسته 64‑بیتی
GPU	Imagination PowerVR Series9XE GE9920؛ پشتیبانی از OpenGL ES 3.2، Vulkan 1.1 و OpenCL 1.2
NPU	7.9+ TOPS Secure NPU (Edge AI Engine)؛ سازگار با چارچوب‌های متنوع DNN
VPU (Decode)	4K (2160p60) AV1، H.265/HEVC، H.264، VP9/8، MPEG2؛ پخش ویدیو با نرخ 60fps تا 4K
VPU (Encode)	1080p60 H.264 و VP8؛ رمزگذاری فول‌اچ‌دی 60fps
Memory	تا 4GB LPDDR4 (32‑bit) @ 4266 MT/s؛ پهنای باند بالا برای بارهای چندرسانه‌ای و AI
Storage	تا 256GB eMMC + MicroSD؛ EEPROM برای تنظیمات و کالیبراسیون
خروجی تصویر	micro HDMI و 22‑pin MIPI DSI (4‑lane)؛ پشتیبانی از حداکثر دو نمایشگر مستقل
ورودی تصویر / دوربین	micro HDMI و 2× MIPI CSI (22‑pin: 4‑lane و 2‑lane)؛ یک micro HDMI به‌صورت Rx
Audio	2× I2S و 2× PDM (از طریق هدر 40‑پین)؛ ورودی/خروجی صوت دیجیتال از طریق micro HDMI
شبکه	Gigabit Ethernet (RJ45) با پشتیبانی از PoE اختیاری
Wireless	از طریق اسلات M.2 Key‑E (اختیاری)؛ امکان افزودن Wi‑Fi و Bluetooth
USB	4× USB 3.0 و USB Type‑C؛ USB‑C برای تغذیه و حالت بازیابی
گسترش‌پذیری	M.2 Key‑E (PCIe، SDIO، UART، PCM)؛ مناسب ماژول بی‌سیم یا شتاب‌دهنده AI اضافی
GPIO Header	هدر 40‑پین شامل I2C، SPI، UART، PWM، 5× GPIO و 2 ورودی آنالوگ
Debug	UART Header و نقاط تست JTAG برای عیب‌یابی سطح پایین
متفرقه	دکمه پاور، Fan Header، RTC مدل DS1339AU+T؛ کانکتور باتری RTC و جمپرهای انتخاب بوت (eMMC/MicroSD/USB)
تغذیه	5V از طریق USB‑C؛ PoE اختیاری از طریق هدر 4‑پین
ابعاد	85 × 56 × 17 میلی‌متر؛ هم‌اندازه کارت اعتباری
رنج دما	کاری: ‎−25 تا +85°C؛ انبارش: ‎−40 تا +105°C؛ مناسب کاربردهای سبک صنعتی

طراحی و اتصالات

چیدمان درگاه‌ها به «Raspberry Pi 5» نزدیک است: Ethernet گیگابیتی با PoE اختیاری، چهار USB 3.0، دو micro HDMI که یکی خروجی (Tx) و دیگری ورودی (Rx) است، کانکتورهای MIPI DSI/CSI و هدر 40 پین. حذف کانکتور 16‑پین PCIe FFC مسیر را برای اسلات M.2 Key‑E باز کرده تا افزودن Wi‑Fi/Bluetooth یا حتی یک شتاب‌دهنده AI اضافی ساده شود.

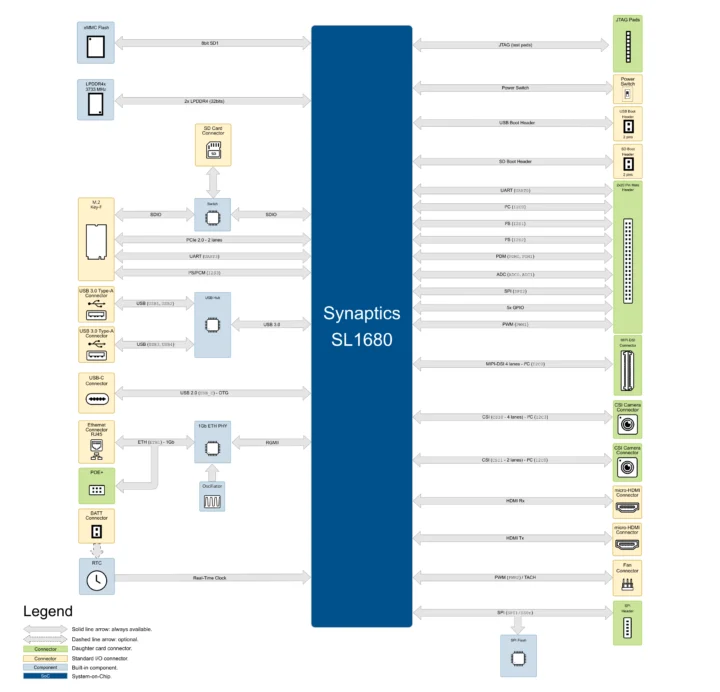

نمودار بلوکی برد Toradex Synaptics SL1680

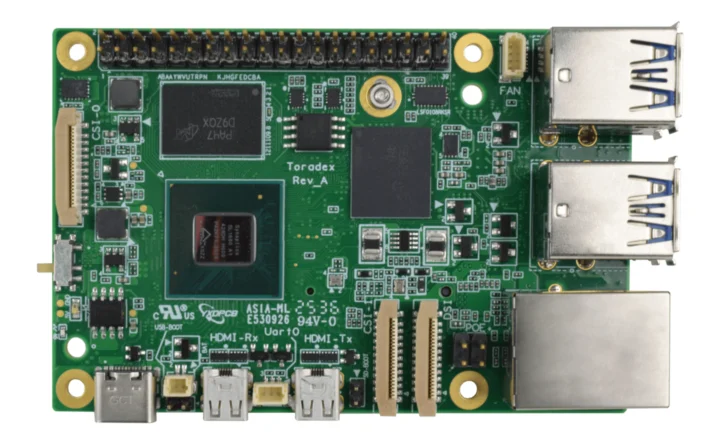

Synaptics SL1680 Raspberry Pi 5 SBC

نرم‌افزار و ابزارهای توسعه

سیستم‌عامل «Torizon Linux» روی برد اجرا می‌شود و «Toradex VSCode Extension» تجربه توسعه را با قالب‌های آماده برای Python، Rust، C/C++، C#/.NET، Qt، Slint و LVGL تسهیل می‌کند. قابلیت‌های دیباگ از راه دور و یکپارچگی با زنجیره‌های CI/CD در دسترس‌اند تا استقرار سریع و تکرارپذیر در پروژه‌های embedded ممکن شود.

Edge AI و ابزارهای استنباط

NPU مجتمع در «SL1680» برای استنباط «TensorFlow Lite» از طریق «Synaptics SyNAP toolkit» بهینه‌سازی شده است. این SoC پیش‌تر در پلتفرم‌های دیگری مانند «Synaptics Astra» و «Calixto Systems SL1680 OPTIMA SOM/EVK» نیز دیده شده و مسیر مهاجرت مدل‌ها و اپلیکیشن‌های Edge AI را هموار می‌کند.
