برد صنعتی Waveshare CM5 با اترنت دوگانه و پشتیبانی 4G/5G

23 بازدید

۱۴۰۴-۰۸-۱۹

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

این خبر درباره برد توسعه صنعتی Waveshare CM5-DUAL-ETH-4G/5G-BASE برای Raspberry Pi CM5 است: دو اترنت (1GbE و 2.5GbE)، دو HDMI تا 4K، دو رابط DSI/CSI، دو USB 3.2، اسلات‌های M.2 برای NVMe و 4G/5G، ورودی 7–36V، PoE اختیاری، فن PWM و باتری RTC. نسبت به مدل قبلی جمع‌وجورتر است و گزینه 4G/5G و باکس فلزی با فن را اضافه می‌کند.

Waveshare CM5-DUAL-ETH-4G/5G-BASE یک برد توسعه صنعتی برای Raspberry Pi Compute Module 5 (CM5) است که دو پورت اترنت (GbE + 2.5GbE)، گزینه‌های 4G/5G، و لوازم اختیاری مانند محفظه فلزی، فن خنک‌کننده اکتیو و منبع تغذیه را ارائه می‌دهد. این مدل در مقایسه با CM5-DUAL-ETH-BASE کوچک‌تر شده و چیدمان پورت‌ها روی پنل پشتی مرتب‌تر است و پشتیبانی اختیاری از اتصال 4G LTE یا 5G را اضافه می‌کند.

مشخصات CM5-DUAL-ETH-4G/5G-BASE

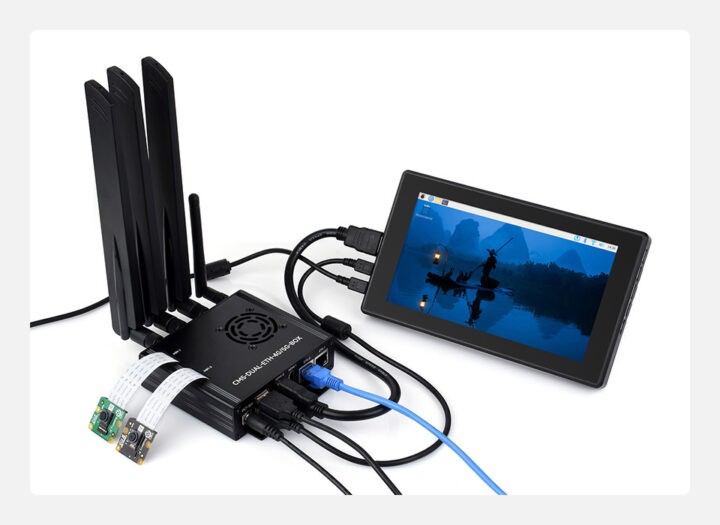

Dual-Ethernet-Base-Board-Application-Example-720x525

	جزئیات	یادداشت
Compatibility	Raspberry Pi Compute Module 5 (CM5)	—
Storage	M.2 M-Key برای NVMe SSD (اختیاری)	به بخش Expansion مراجعه شود
Storage	شکاف MicroSD فقط برای Raspberry Pi CM5 Lite	—
Display	2x HDMI تا 4K	—
Display/Camera	2x MIPI DSI/CSI (مولتی‌پلکس)	حداکثر 2x CSI یا 2x DSI با مالتی‌پلکس
Audio	از طریق HDMI	جک صوتی جداگانه ندارد
USB	2x USB 3.2 Gen1 Type-A تا 5Gbps	—
USB	USB 2.0 Type-C برای توان و داده	مثلاً فلش کردن eMMC
Networking	1x Gigabit Ethernet RJ45 (10/100/1000 Mbps)	هِدر PoE مطابق 802.3af، خروجی 5V/2.5A
Networking	1x 2.5GbE RJ45 (10/100/1000/2500 Mbps)	بدون نیاز به درایور اضافی
Wireless (اختیاری)	WiFi 5 و Bluetooth 5.0 روی Raspberry Pi CM5	وابسته به ماژول CM5
Cellular (اختیاری)	4G LTE/5G از طریق M.2 B-Key + اسلات Nano SIM	سازگار با SIM7600G، SIM8200EA-M2، SIM8262E-M2
Expansion	M.2 M-Key (PCIe Gen2/3 x1)	NVMe SSD یا ماژول شتاب‌دهنده هوش مصنوعی (AI accelerator)
Expansion	M.2 B-Key	ماژول‌های ارتباطی 4G/5G
Expansion	هدر 40 پین GPIO	I2C، UART و…
Controls	Slider BOOT switch	ON: حالت burning، OFF: راه‌اندازی عادی
Controls	کلید روشن/خاموش	نگه‌داشتن طولانی: خاموش اجباری؛ کوتاه: خاموش/روشن نرم
Indicators	4x LED	نمایش وضعیت سیستم و M.2
RTC	نگه‌دارنده باتری	پشتیبانی از سلول CR/ML1220
Cooling	هدر PWM فن 4 پین JST-SH	—
Security/ID	EEPROM و چیپ رمزنگاری داخلی	—
IO Levels	مقاومت پشت برد برای انتخاب منطق CM5	3.3V (پیش‌فرض) یا 1.8V
EEPROM options	غیرفعالسازی سخت‌افزاری، حفاظت نوشتن، انتخاب آدرس چیپ	—
Power	ورودی DC جک 7V–36V (5.5×2.1mm)	—
Power	USB Type-C ورودی 5V/5A	—
Power	تغذیه PoE از طریق پورت GbE	ماژول اختیاری
Dimensions	برد پایه: 99.6 × 87.0 mm	—
Dimensions	با کیس: 104.8 × 90.0 × 29.7 mm	—
Mounting	نصب دیواری و ریل (اختیاری)	پشتیبانی ریل در نسخه BOX-A

سیستم‌عامل و پیکربندی

این برد با Raspberry Pi OS کار می‌کند و بیشتر قابلیت‌های سخت‌افزاری آن مانند PCIe M.2، کنترل فن، رابط‌های DSI/CSI و RTC از طریق فایل config.txt تنظیم می‌شوند. Waveshare راهنمای راه‌اندازی hwclock برای RTC، ابزار minicom برای راه‌اندازی 4G/5G، تست دوربین با rpicam-hello و دستورالعمل بوت از NVMe را ارائه کرده است. پورت 2.5GbE بدون درایور اضافی فعال است. جزئیات بیشتر در ویکی شرکت موجود است.

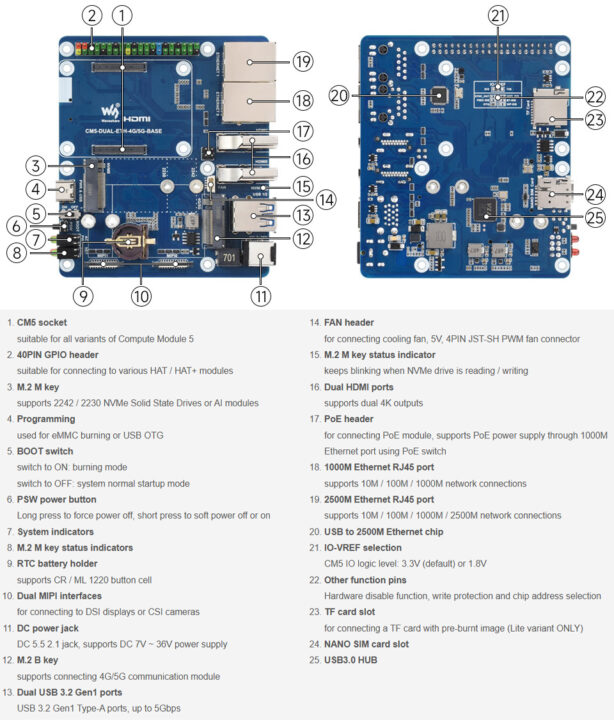

 سخت‌افزار برد پایه دو اترنت برای Compute Module 5 

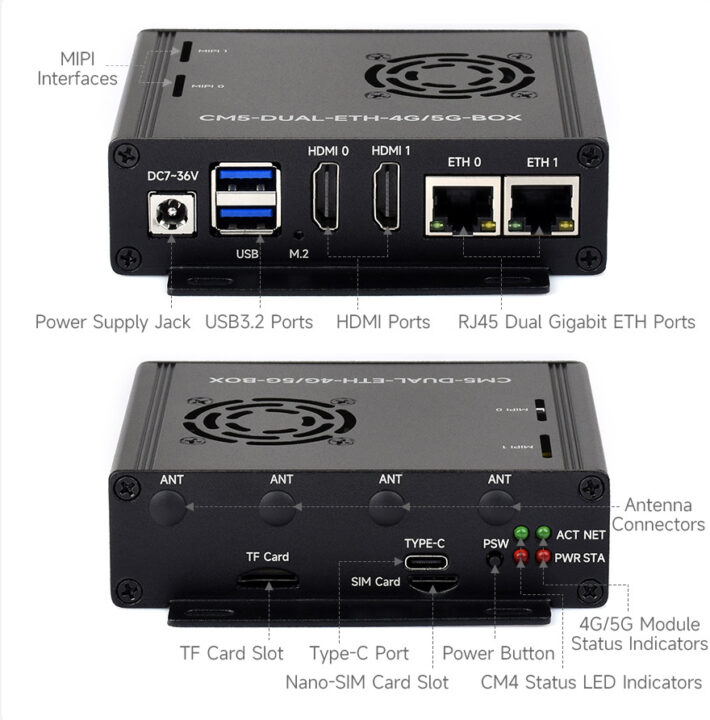

جعبه CM5 با دو پورت اترنت و پشتیبانی از 4G/5G – مدل A

تفاوت با CM5-DUAL-ETH-BASE

پیش‌تر Waveshare مدل CM5-DUAL-ETH-BASE را معرفی کرده بود. نسخه جدید علاوه بر حفظ ترکیب دوگانه اترنت (1GbE + 2.5GbE)، دو خروجی HDMI با وضوح 4K، دو رابط MIPI و پشتیبانی از NVMe، اتصال سلولار 4G/5G را از طریق اسلات M.2 B-Key اضافه می‌کند. همچنین بازه ورودی گسترده 7V–36V DC را پشتیبانی کرده و گزینه‌های کیس فلزی، خنک‌سازی اکتیو و منبع تغذیه را فراهم می‌کند.

قیمت و دسترس‌پذیری

CM5-DUAL-ETH-4G/5G-BASE در AliExpress با قیمت $66.99 و در Amazon با قیمت $69.99 عرضه شده است. مدل CM5-DUAL-ETH-4G/5G-BOX-A روی این دو وب‌سایت موجود نیست و در فروشگاه Waveshare با قیمت $69.99 فهرست شده، در حالی‌که مدل پایه پیش از هزینه ارسال $55.99 قیمت دارد. توجه کنید یک مدل باکس برای CM4 با تغذیه USB (به‌جای ورودی DC گسترده 7V–36V) هم موجود است، اما سازگاری آن با CM5 مشخص نیست.
