معرفی برد Waveshare ESP32-C6-Zero-B؛ پشتیبانی از ورودی ۳۶ ولت، Wi-Fi 6 و Zigbee

به گفته CNX Software – Embedded Systems News

این برد مبتنی بر تراشه بی‌سیم RISC-V مدل ESP32-C6FH8 با ۸ مگابایت حافظه فلش است و از وای‌فای ۶ (۲.۴ گیگاهرتز)، بلوتوث ۵.x کم‌مصرف (LE) و رادیوی 802.15.4 برای Zigbee و Thread پشتیبانی می‌کند. همچنین تا ۲۰ پایه GPIO را از طریق هدرها و پدها در دسترس قرار می‌دهد و دارای یک RGB LED و دکمه‌های Boot و Reset است.

مشخصات Waveshare ESP32-C6-Zero-B:

• SoC: شرکت Espressif Systems مدل ESP32-C6FH8
• پردازنده:
  • هسته ۳۲ بیتی RISC-V تک‌هسته‌ای با فرکانس تا ۱۶۰ مگاهرتز
  • هسته RISC-V کم‌مصرف با فرکانس تا ۲۰ مگاهرتز
• حافظه: ۵۱۲ کیلوبایت SRAM
• ذخیره‌سازی: ۳۲۰ کیلوبایت ROM و ۸ مگابایت Flash
• ارتباط بی‌سیم: وای‌فای ۶ (۲.۴ گیگاهرتز)، بلوتوث ۵.۳، و رادیوی 802.15.4 برای Thread/Zigbee
• USB: پورت USB Type-C برای دانلود برنامه و دیباگ
• توسعه:
  • ۲ عدد هدر ۹ پین با حداکثر ۱۳ پین GPIO، UART، I2C، SPI، ۶ پین ADC، I2S، PWM، ورودی Vin، خروجی 3.3V و GND
  • ۷ عدد پد لحیم‌کاری با حداکثر ۷ پین GPIO، UART، I2C، SPI، یک پین ADC، I2S و PWM
• متفرقه:
  • دکمه‌های Boot (پین ۵) و Reset (پین ۶)
  • WS2812 RGB LED
  • آنتن سرامیکی ۲.۴ گیگاهرتزی و کانکتور آنتن IPEX 4 (قابل انتخاب از طریق GPIO7)
• منبع تغذیه:
  • ورودی ۵ ولت از طریق پورت USB-C
  • ورودی ۵ تا ۳۶ ولت تا ۱ آمپر از طریق پین Vin
  • رگولاتور کاهنده (step-down) ولتاژ مدل SY8301 با محدوده ۴.۵ تا ۴۰ ولت
• ابعاد: ۲۵ در ۱۸ میلی‌متر

شرکت Waveshare پشتیبانی از فریم‌ورک ESP-IDF، آردوینو و MicroPython را اعلام کرده و دستورالعمل‌های اولیه برای شروع کار را به همراه مستندات سخت‌افزاری در وب‌سایت مستندات خود ارائه کرده است.

ما اخیراً برادر کوچک‌تر این برد، یعنی ESP32-C6-Zero (که فقط ۵ ولتی است) را در مقاله‌ مربوط به پروژه OpenC6 BIOS معرفی کردیم. این پروژه یک رابط کاربری شبیه به BIOS برای پیکربندی تجهیزات جانبی تراشه ESP32-C6 و فعال‌سازی قابلیت‌هایی مانند Network Boot فراهم می‌کند. با این حال، هرگونه فریم‌ور عمومی برای ESP32-C6 باید روی این برد کار کند، به‌ویژه اینکه اکثر پین‌ها بر اساس نمودار پین‌اوت زیر، از طریق نرم‌افزار قابل پیکربندی هستند.

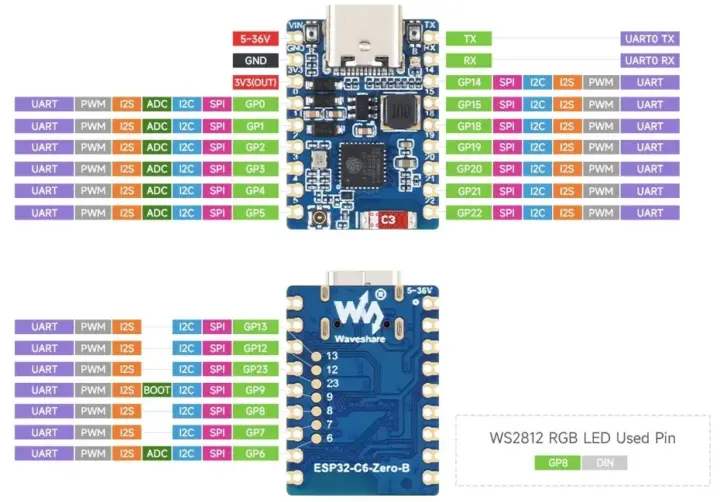

نمودار Pinout

توجه داشته باشید که در گذشته گزارش‌هایی مبنی بر محدودیت برد آنتن سرامیکی استفاده‌شده در این نوع مدل‌های ESP32-C6-Zero وجود داشته است؛ بنابراین اگر برد (Range) برای شما اهمیت دارد، بهتر است از آنتن خارجی استفاده کنید یا احتمالاً «هک آنتن» کوچکی روی آن انجام دهید.

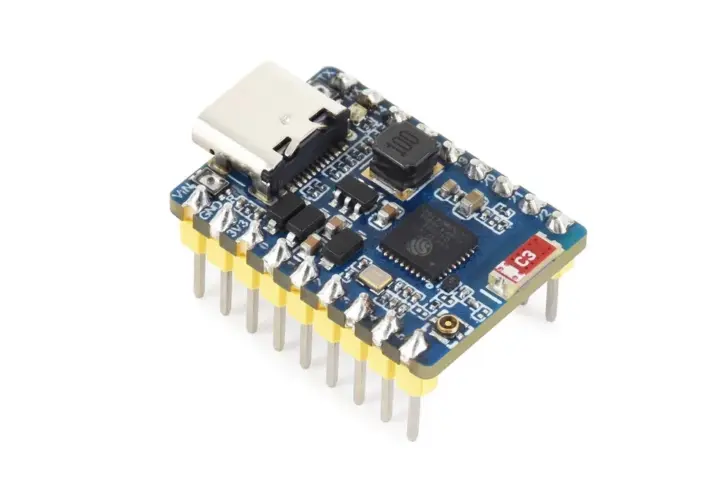

برد ESP32-C6-Zero-B با هدرهای پیش‌لحیم‌شده
