Waveshare نسخه جدید Pi5 Connector Adapter (C) را با پشتیبانی M.2 NVMe و بوت مستقیم از SSD معرفی کرد
به گفته cnx-software
Waveshare نسخه ارتقایافته Pi5 Connector Adapter (C) را معرفی کرده است؛ بردی که با اتصال به رابط 16 پین PCIe (PCIe) روی Raspberry Pi 5، از SSDهای M.2 NVMe (M.2 NVMe) در سایزهای 2230/2242 با سرعت‌های PCIe Gen2/Gen3 پشتیبانی می‌کند و امکان بوت مستقیم سیستم‌عامل از SSD را فراهم می‌سازد. این برد، دو درگاه micro HDMI (micro HDMI) Raspberry Pi را به HDMI فول‌سایز (HDMI) تبدیل می‌کند و عملاً همه پورت‌ها را در یک سمت و کنار USB و Ethernet سامانه SBC (SBC) قرار می‌دهد. برای تغذیه نیز دو روش در نظر گرفته شده است: ورودی USB‑C (USB-C) یا ترمینال پیچی جعبه‌ای 5 میلی‌متری.
مشخصات Pi5 Connector Adapter (C)
| مولفه | جزئیات |
|---|---|
| Supported SBC | Raspberry Pi 5 |
| Storage | سوکت M.2 M-key سایز 2230/2242 برای NVMe SSD |
| Display | 2× خروجی HDMI از طریق 2× ورودی micro HDMI متصل به پورت‌های Pi 5 |
| Misc | 2× کانکتور UART سه‌پین |
| Power Input | 5V از طریق پورت USB-C مادگی (Power In) |
| Power Input | 5V از طریق ترمینال پیچی جعبه‌ای 5mm |
| Power Output | پورت USB-C نری (Power Out) متصل به Raspberry Pi 5 |
| Power Output | پورت تغذیه 3-پین 5V برای سایر بردها |
| ابعاد | 85.0 × 33.5 mm |
همانند نسل قبلی، این برد اتصال بدون کابل به درگاه‌های micro HDMI و USB‑C روی Raspberry Pi 5 را ممکن می‌سازد و با دو گزینه تغذیه، یعنی ورودی USB Type‑C یا ترمینال پیچی دوپین، انعطاف بالایی ارائه می‌کند. جزئیات تکمیلی به‌زودی در ویکی منتشر خواهد شد.

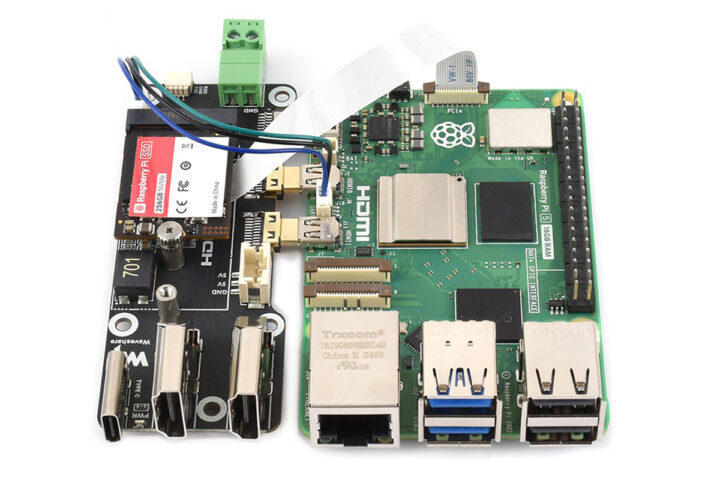

اتصال آداپتور چند منظوره PCIe به M.2 به Raspberry Pi
اقلام داخل بسته
- برد Pi5 Connector Adapter (C)
- دو عدد کابل FFC شانزده‌پین 100mm برای اتصال PCIe
- یک کابل سه‌پین 100mm
- یک کابل سه‌پین شاخه‌ای (squid) به طول 100mm برای تغذیه یا سیگنال
- پیچ نصب برای فیکس‌کردن M.2 SSD روی Adapter
قیمت و دسترس‌پذیری
برد Waveshare Pi5 Connector Adapter (C) اکنون با قیمت $11.72 در Aliexpress، با قیمت $17.27 در Amazon و با قیمت $9.99 در فروشگاه رسمی Waveshare عرضه شده است.

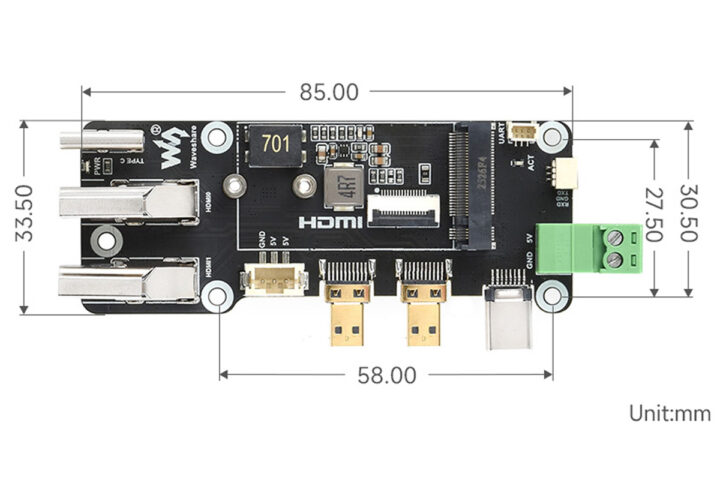

ابعاد آداپتور چند منظوره PCIe به M.2
