برد Waveshare PCIe TO 2-CH SATA HAT+ برای رزبری پای ۵: راه‌حلی اقتصادی برای ذخیره‌سازی

14 بازدید

۱۴۰۴-۰۴-۲۶

2 دقیقه

نویسنده: Shadow
درباره نویسنده: ---

در این خبر، به معرفی برد توسعه Waveshare PCIe TO 2-CH SATA HAT+ می‌پردازیم که یک برد دو کاناله برای اتصال درایوهای SATA 3.0 به رزبری پای ۵ ارائه می‌دهد. این برد، گزینه‌ای مقرون‌به‌صرفه در مقایسه با محصولاتی مانند Radxa Penta SATA HAT است که تا پنج درایو SATA را پشتیبانی می‌کند.

معرفی Waveshare PCIe TO 2-CH SATA HAT+

برد Waveshare PCIe TO 2-CH SATA HAT+ طراحی شده است تا با استانداردهای SATA Gen3 و PCIe Gen2 سازگار باشد و امکان اتصال دو درایو SATA با سرعت ۶ گیگابیت بر ثانیه را فراهم کند. این برد برای پروژه‌های ساده مانند ساخت NAS (Network Attached Storage) خانگی یا سرورهای رسانه‌ای مبتنی بر رزبری پای ایده‌آل است.

یکی از ویژگی‌های برجسته این محصول، وجود نشانگرهای LED دوگانه روی برد است که فعالیت درایوها را نمایش می‌دهد. همچنین، یک حافظه EEPROM داخلی برای ذخیره اطلاعات شناسایی HAT+ و مشخصات محصول تعبیه شده است.

مشخصات فنی Waveshare PCIe TO 2-CH SATA HAT+

در ادامه، مشخصات فنی این برد توسعه به‌صورت دقیق ارائه شده است:

ویژگی	توضیحات
سازگاری	طراحی‌شده برای رزبری پای ۵
حافظه داخلی	EEPROM برای ذخیره اطلاعات شناسایی HAT+ و محصول
پورت‌های SATA	۲ کانال SATA 3.0 (با سرعت ۶ گیگابیت بر ثانیه) از طریق کنترلر JMB582 PCIe Gen3 x1
رابط میزبان	PCIe Gen3 x1 از طریق کانکتور ۱۶ پین PCIe FFC
سایر ویژگی‌ها	هدر ۴۰ پین برای دسترسی به GPIOهای رزبری پای (مستقیماً توسط HAT استفاده نمی‌شود) نشانگرهای LED برای وضعیت و تغذیه
تغذیه	ولتاژهای ۱۲ ولت و ۵ ولت از طریق کانکتور ۴ پین JST XH ورودی ۱۲ ولت از طریق جک بشکه‌ای DC
ابعاد	۸۵ × ۵۶.۵ میلی‌متر (فرم‌فاکتور HAT+)

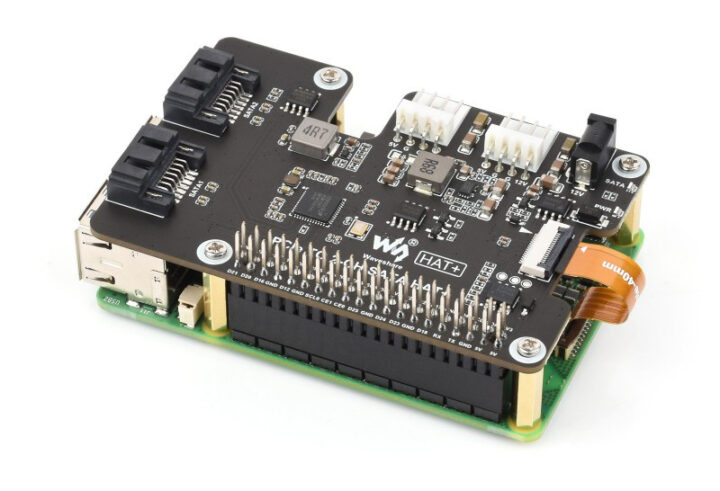

کارت افزونه SATA دو کاناله (2-CH SATA HAT+) برای رزبری پای

نصب و استفاده

این برد به‌صورت plug-and-play طراحی شده است، یعنی برای استفاده از آن نیازی به نصب نرم‌افزار اضافی نیست. این محصول از استاندارد AHCI نسخه ۱.۲ و قابلیت Native Command Queuing (NCQ) پشتیبانی می‌کند که عملکرد درایوهای SATA را بهینه می‌سازد. با این حال، در صورتی که از نسخه‌های قدیمی سیستم‌عامل رزبری پای یا سیستم‌عامل‌های جایگزین استفاده می‌کنید، ممکن است نیاز به نصب دستی درایور باشد. اطلاعات بیشتر در این زمینه در ویکی رسمی محصول در دسترس است.

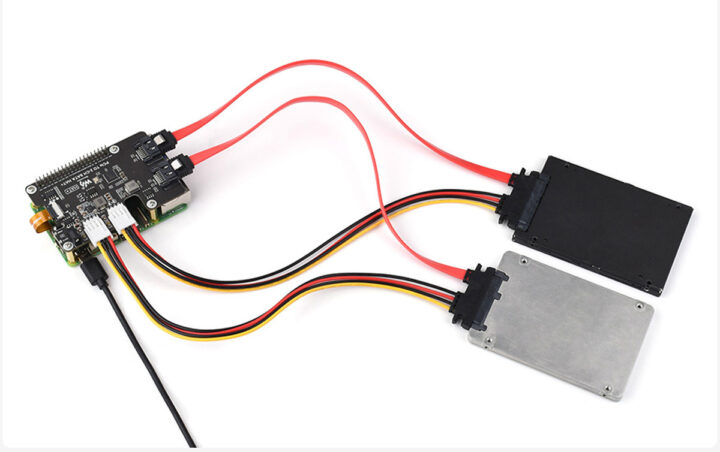

کارت توسعه PCIe به SATA دو کاناله با درایوهای SATA متصل‌شده

گسترش ظرفیت ذخیره‌سازی با ترکیب بردهای دیگر

جالب است بدانید که چند روز پیش، برد توسعه ۴ کاناله PCIe FFC معرفی شد که رابط PCIe رزبری پای ۵ را به چهار کانکتور PCIe FFC گسترش می‌دهد. با ترکیب این برد با چهار عدد از Waveshare PCIe TO 2-CH SATA HAT+، می‌توانید تا ۸ درایو SATA (SSD یا HDD) را به رزبری پای ۵ متصل کنید و یک NAS با ظرفیت بالا بسازید. البته باید توجه داشت که رابط PCIe Gen2 x1 با سرعت ۵ گیگاترنسفر بر ثانیه ممکن است در این حالت به یک گلوگاه تبدیل شود، حتی اگر از هارد دیسک‌های معمولی استفاده کنید.
