میکروکنترلر CH32H417 WCH با USB 3.0 ،UHS‑IF 500 MB/s و Ethernet Fast
به گفته cnx software:
CH32H417 یک میکروکنترلر پرکاربرد و پرسرعت از WCH است که دو هسته RISC‑V، حداکثر 960KB فلش، 896KB SRAM و مجموعهای از واسطهای پرسرعت را یکجا ارائه میکند. برجستهترین قابلیتها شامل USB 3.0 SuperSpeed با نرخ 5Gbps، رابط پرسرعت جهانی (UHSIF) تا 500MB/s، Ethernet 10/100 (MAC+PHY)، SerDes ایزوله پرسرعت، USB 2.0 High‑Speed/Full‑Speed (Host/Device/OTG) با پشتیبانی USB PD و همچنین واسطهای Display و Camera است. در کنار اینها، I/Oهای کمسرعت (تا 95 GPIO، SPI و …) و آنالوگ کامل (ADC/DAC) نیز در دسترساند.
مشخصات CH32H417
| بخش | مشخصات | توضیحات |
|---|---|---|
| هستهها | Coremark: 5.73/MHz؛ QingKe RISC‑V5F تا 400MHz + QinKe RISC‑V3F تا 144MHz | دوهستهای RISC‑V با تمرکز بر کارایی |
| GPU | شتابدهنده سختافزاری پردازش گرافیک (GPHA) | سختافزار گرافیکی داخلی |
| حافظه | 896KB SRAM | SRAM داخلی |
| ذخیرهسازی | 960KB Flash؛ کنترلر SD/EMMC دو لبه 200MHz (SDMMC)؛ SDIO Master/Slave با پشتیبانی SD/SDIO/MMC؛ کنترلر ذخیرهسازی منعطف (FMC) | پهنایباند بالا برای کارتها/EMMC |
| نمایشگر | کنترلر DCT‑TFT (LTDC) | LTDC داخلی |
| دوربین | واسط DVP تا 144MHz | اتصال سنسورهای تصویری |
| صوت | Serial Audio Interface (SAI) | رابط صوتی دیجیتال |
| شبکه | Ethernet Controller MAC و PHY 10/100Mbps | Ethernet یکپارچه |
| USB | کنترلر و PHY USB 3.0 SuperSpeed 5Gbps؛ کنترلر و PHY USB 2.0 High‑Speed 480Mbps؛ کنترلر و PHY USB 2.0 Full‑Speed؛ کنترلرهای USB PD و Type‑C | حالتهای Host/Device/OTG |
| دیگر واسطها | تا 95 GPIO (تا 16 وقفه خارجی)، 8x USART، 4x I2C، 1x I3C، 4x SPI، 2x QuadSPI، 3x CAN 2.0B Active | گزینههای ارتباطی غنی |
| آنالوگ | 2x ADC دوازدهبیتی تا 5Msps؛ HSADC دهبیتی تا 20Msps؛ 16 کانال Touch‑Key؛ 2x DAC دوازدهبیتی؛ مقایسهگر ولتاژ آنالوگ (CMP)؛ 3x OPA/PGA/CMP | پیکربندی انعطافپذیر سیگنال |
| DMA | دو کنترلر DMA همهمنظوره 8 کاناله | افزایش راندمان تبادل داده |
| پروتکلها | Single‑wire Protocol Master Interface (SWPMI)؛ Programmable Protocol I/O Controller (PIOC) | انعطاف در پیادهسازی پروتکل |
| UHSIF | عرض 32‑بیت، 125MHz (Ultra‑High Speed Interface) | تا 500MB/s تئوری |
| SerDes ایزوله | کنترلرها و PHYهای Remote SerDes با پشتیبانی از ایزولاسیون سیگنال ولتاژ بالا در محدوده کیلوولت | لینکهای پرسرعت ایزوله |
| تایمرها | 2x تایمر پیشرفته 16‑بیتی؛ 4x عمومی 16‑بیتی و 4x عمومی 32‑بیتی؛ 2x پایه 16‑بیتی؛ 2x کممصرف 16‑بیتی؛ 2x Watchdog (IWDG/WWDG)؛ 2x SysTick 32‑بیتی | زمانسنجی دقیق/ایمنی |
| دیباگ | حالت 1‑سیم (پیشفرض) و 2‑سیم | گزینههای برنامهریزی/عیبیابی |
| امنیت | ماژول رمزنگاری ECDC؛ مولد اعداد تصادفی (RNG) | شتاب سختافزاری رمزنگاری |
| ولتاژ تغذیه | سیستم: 3.3V؛ GPIOهای معمولی: 3.3V یا 1.8V؛ GPIOهای پرسرعت: 1.2/1.8/2.5/3.3V | سازگاری سطوح منطقی |
| بستهبندی | QFN128، QFN88، QFN68، QFN60X6 | چندین گزینه پکیج |

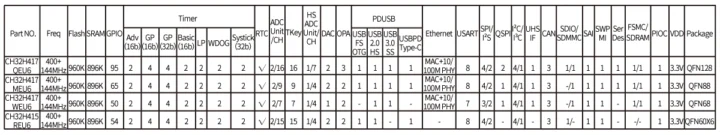

چهار مدل از CH32H417
سه عضو از خانواده CH32H417 با پکیجها، تعداد GPIO، تعداد ADC، کانالهای Touch‑Key و قابلیتهای USB متفاوت عرضه میشوند. همچنین یک نسخه اقتصادی بهنام CH32H415 وجود دارد که USB 3.0، Fast Ethernet و UHSIF را ندارد.

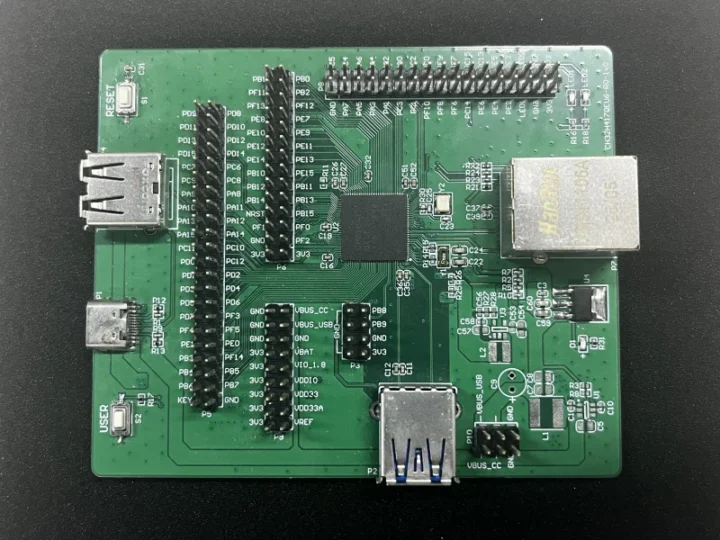

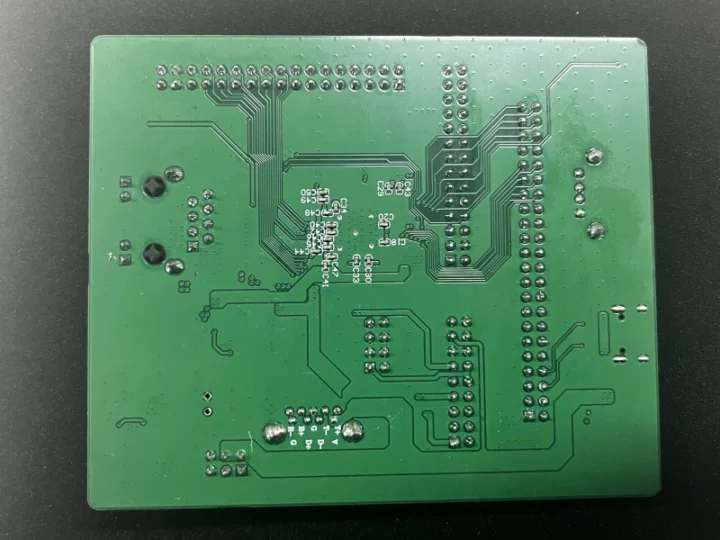

برد توسعه WCH CH32H417 USB 3.0
نخستین معرفی عمومی CH32H417 توسط Patrick Yang در X انجام شد. هرچند دسترسی به کیت ارزیابی نسبت به برنامه اولیه کمی به تأخیر افتاد، اکنون برد در دسترس است و ارزش یک نگاه نزدیک را دارد.

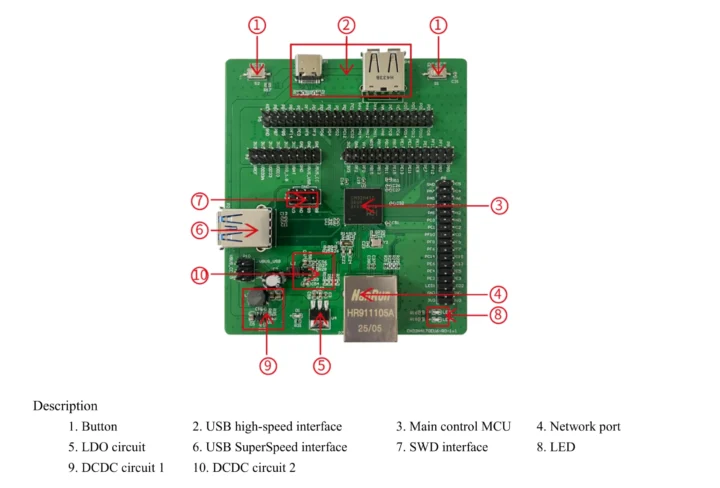

مشخصات برد ارزیابی
| مولفه | شرح | توضیحات |
|---|---|---|
| MCU | WCH CH32H417QEU6 در پکیج QFN128 | مطابق مشخصات فوق |
| شبکه | پورت RJ45 Fast Ethernet 10/100Mbps | MAC+PHY یکپارچه |
| USB 3.0 | پورت Type‑A SuperSpeed | تست شده تا ≈450MB/s (~3.6Gbps) |
| USB 2.0 | یک Type‑A High‑Speed و یک Type‑C High‑Speed | Host/Device مطابق پیکربندی |
| گسترش | 4 هدر GPIO با پشتیبانی از رابط پرسرعت جهانی (UHSIF) | اتصالات جانبی پرسرعت |
| دیباگ | رابط SWD برای دیباگ و دانلود Firmware | Program/Debug |
| متفرقه | کلید Reset و کلید کاربر | کنترلهای پایه روی برد |
| تغذیه | 5V از طریق پورت USB‑C | تغذیه تکورودی |
| ابعاد | TBD | اعلام خواهد شد |
جزئیات فنی بیشتر در صفحه محصول در دسترس است؛ با کلیک روی «More Downloads»، به دیتاشیت CH32H417 و راهنمای ریزپردازندههای سری QingKe V5 (به انگلیسی) هدایت میشوید. SDK همراه با نمونهکدها برای MounRiver IDE و همچنین شماتیکها (PDF) در صفحهای جداگانه ارائه شدهاند. در حال حاضر راهنمای مرجع فنی (TRM) فقط به زبان چینی موجود است.
برد ارزیابی CH32H417 اکنون با برچسب «پیشسفارش» در AnalogLamb با قیمت 19.99 دلار فهرست شده و اعلام شده که محصول در 31 دسامبر 2025 بهطور رسمی منتشر شده است. اگر موجودی واقعاً آغاز شده باشد، احتمالاً طی چند روز آینده در فروشگاه AliExpress شرکت WCH نیز ظاهر شود.
