میکروکنترلر WCH CH32V205: پردازنده RISC-V با USB پرسرعت

بلاگ خبری

16 بازدید

۱۴۰۵-۰۱-۳۱

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

به گفته CNX Software – Embedded Systems News

میکروکنترلر CH32V205 با معماری RISC-V و فرکانس ۱۹۲ مگاهرتز، راهکاری قدرتمند برای پردازش‌های سریع است که از رابط USB 2.0 High-Speed و قابلیت USB PD بهره می‌برد. این تراشه با داشتن ۸۰ پایه GPIO و بهره‌مندی از واحد PIOC، انعطاف‌پذیری بالایی را برای توسعه‌دهندگان سیستم‌های امبدد فراهم می‌کند.

معرفی میکروکنترلر WCH CH32V205

تراشه WCH CH32V205 یک میکروکنترلر ۳۲ بیتی با معماری RISC-V است که فرکانس کاری آن تا ۱۹۲ مگاهرتز می‌رسد. این میکروکنترلر به ۳۲ کیلوبایت حافظه SRAM و ۲۵۶ کیلوبایت حافظه Flash مجهز شده است. همچنین، از یک رابط USB 2.0 High-Speed Host/Device با PHY داخلی ۴۸۰ مگابیت بر ثانیه بهره می‌برد.

این میکروکنترلر جدید همچنین دارای یک رابط USB 2.0 Full Speed دیگر (با سرعت ۱۲ مگابیت بر ثانیه) است که به صورت Host/Device عمل می‌کند. از دیگر امکانات آن می‌توان به یک پورت USB PD، تعداد هشتاد پایه GPIO، یک ADC دوازده بیتی ۱۶ کاناله، رابط Touchkey با ۱۶ کانال و سایر رابط‌های ارتباطی نظیر CAN ،USART ،I2C ،SPI و QSPI اشاره کرد.

مشخصات فنی WCH CH32V205:

کرنل میکروکنترلر: پردازنده ۳۲ بیتی QingKe RISC-V3B با فرکانس کاری تا ۱۹۲ مگاهرتز
حافظه و ذخیره‌سازی:
- ۳۲ کیلوبایت SRAM
- ۲۵۶ کیلوبایت Flash
- کنترلر حافظه استاتیک منعطف (FSMC)
لوازم جانبی (Peripherals):
- USB:
  - یک کنترلر و PHY داخلی برای High-speed USB 2.0 با سرعت ۴۸۰ مگابیت بر ثانیه
  - یک کنترلر و PHY داخلی برای Full-speed USB 2.0
  - کنترلر و PHY داخلی برای USB PD و Type-C
- هشت عدد رابط USART، دو عدد رابط I2C، دو عدد رابط SPI و یک عدد رابط QuadSPI
- رابط دیباگ سریال تک‌سیمه (پیش‌فرض) و دوسیمه
- ۱ عدد رابط CAN 2.0B
- تا ۸۰ پایه GPIO با ۱۶ وقفه خارجی
- کنترلر ورودی/خروجی پروتکل برنامه‌پذیر (PIOC)
آنالوگ:
- ۲ گروه مقایسه‌کننده ولتاژ آنالوگ (CMP)
- ۲ گروه OPA/PGA/CMP
- ADC دوازده بیتی ۱۶ کاناله
- TouchKey یا رابط کلید لمسی ۱۶ کاناله
۲ گروه DMA شانزده کاناله برای کاربردهای عمومی
تایمرها: ۴ گروه تایمر مختلف
مدیریت توان:
- ولتاژ تغذیه: ۳.۳ ولت
- حالت‌های کم‌مصرف: خواب (Sleep) / توقف (Stop) / آماده‌باش (Standby)
- ریست هنگام روشن/خاموش شدن، مانیتور ولتاژ برنامه‌پذیر
پکیج‌ها: عرضه شده در قالب پکیج‌های LQFP48 و LQFP64 و LQFP100

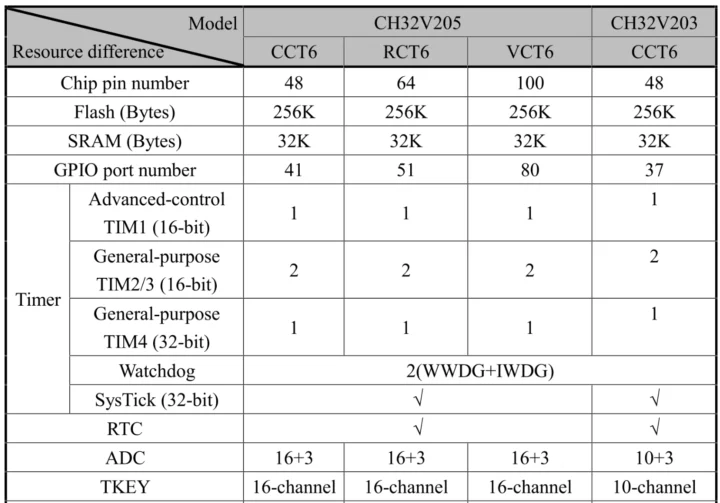

به نظر می‌رسد مدل CH32V205 بر پایه مدل قبلی یعنی CH32V203 ساخته شده باشد، اما تعداد GPIO بیشتر، یک پورت USB HS با سرعت ۴۸۰ مگابیت بر ثانیه، پشتیبانی از USB-C PD و تغییرات دیگری را ارائه می‌دهد. به‌عنوان یک نکته جانبی، اگر به دنبال میکروکنترلر قدرتمندتری از نوع RISC-V هستید که از رابط USB 3.0 نیز پشتیبانی کند، بررسی مدل WCH CH32H417 خالی از لطف نخواهد بود.

نسخه‌های انگلیسی از دیتاشیت و رفرنس‌منوال مربوط به CH32V205 در صفحه دانلود سایت سازنده در دسترس هستند؛ اما برای دریافت نمونه‌کدهای C (در قالب فایل CH32V205EVT.ZIP)، در حال حاضر باید به نسخه چینی صفحه دانلود مراجعه کنید. توسعه نرم‌افزاری این تراشه از طریق محیط MounRiver IDE امکان‌پذیر است، اما انتظار می‌رود ابزارهای توسعه تولچین مبتنی بر GCC متعلق به CNLohr (در پروژه CH32fun) نیز به زودی از این میکروکنترلر جدید RISC-V پشتیبانی کنند؛ چرا که این ابزارها در حال حاضر با مدل‌های CH32V203 و CH32V208 سازگاری کامل دارند.

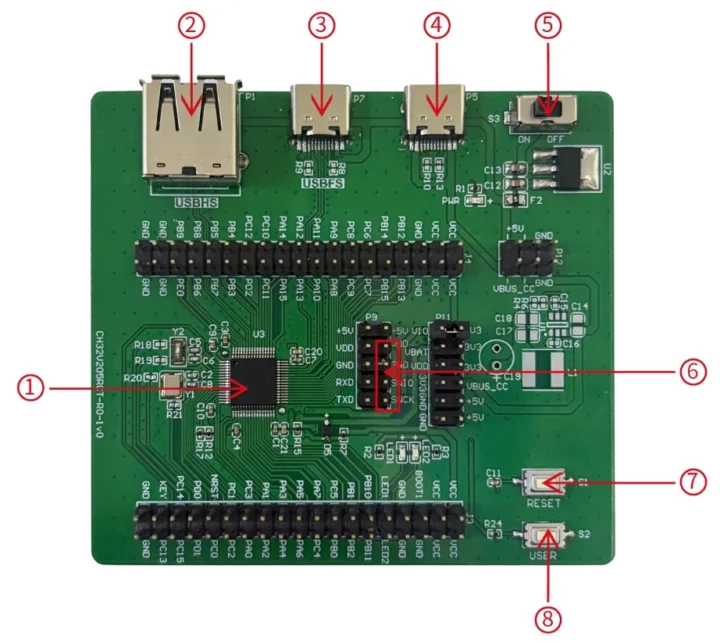

برد ارزیابی تراشه CH32V205

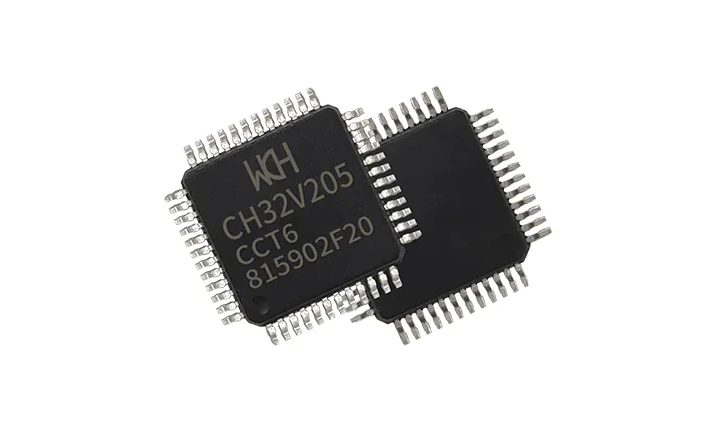

من امروز از عرضه تراشه‌های CH32V205 مطلع شدم، چرا که شرکت WCH فروش نمونه‌های ۵ عددی آن را با قیمت ۶.۶۷ دلار در پلتفرم AliExpress آغاز کرده است. این رقم تقریباً معادل ۱.۳۴ دلار برای هر واحد از مدل CH32V205CCT6 با پکیج ۴۸ پایه است. با این وجود، به نظر می‌رسد برد ارزیابی این تراشه با شماره مدل CH32V205RCT-R0-1v0 هنوز برای فروش عمومی در دسترس قرار نگرفته است.
