قدرتنمایی دو تراشه در یک ماژول؛ بررسی برد WTDKP4C5-S1 با قلب تپنده P4 و C5
به گفته cnx-software

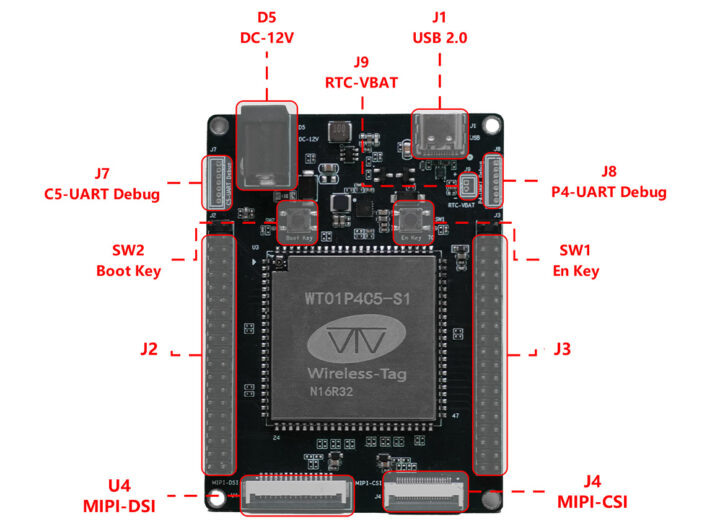

برد توسعه WTDKP4C5-S1 با ESP32-P4 و ESP32-C5 (Wi‑Fi 6) از Wireless‑Tag
چند ماه پیش Wireless‑Tag ماژول WT99P4C5‑S1 را معرفی کرد که ESP32‑P4 را با ماژول ESP32‑C5 Wi‑Fi 6 دو بانده ترکیب میکرد؛ مسیری متفاوت از ESP32‑C6 که در بیشتر بردهای توسعه ESP32‑P4 دیده بودیم. اکنون این شرکت برد جمعوجورتر WTDKP4C5‑S1 را بر پایه ماژول هسته WT01P4C5‑S1 (ترکیب ESP32‑P4 و ESP32‑C5) عرضه کرده است.
نمایشگر و دوربین از طریق ESP32‑P4 و بهترتیب روی MIPI‑DSI و MIPI‑CSI پشتیبانی میشوند. ESP32‑C5 متصلشده بر بستر SDIO، ارتباط بیسیم Wi‑Fi 6 دو بانده (2.4/5 گیگاهرتز) بههمراه BLE 5، Zigbee، Thread و Matter را فراهم میکند. از دیگر امکانات میتوان به USB 2.0 Type‑C با حالت OTG، دو رابط UART دیباگ، دو هدر ۴۰ پین برای GPIOهای هر دو تراشه و گزینههای تغذیه از USB‑C، ورودی 12V DC یا هدرها اشاره کرد. این برد برای HMIهای مبتنی بر LVGL، کسب داده، کنترل صنعتی و کاربردهای هوش مصنوعی در لبه (Edge AI) مانند IPCها و نمایشگرهای هوشمند مناسب است.
مشخصات Wireless‑Tag WTDKP4C5‑S1
| نوع قطعه | مدل | عملکرد |
|---|---|---|
| Core module | Wireless‑Tag WT01P4C5‑S1 | ماژول هسته ترکیبی ESP32‑P4 + ESP32‑C5 |
| Main SoC | Espressif Systems ESP32‑P4 | اجرای استک اصلی برنامه |
| CPU (HP) | Dual‑core 32‑bit RISC‑V HP تا 400MHz | افزونۀ دستورالعملهای AI و واحد محاسبات اعشاری تکدقت |
| CPU (LP) | Single‑core RISC‑V LP تا 40MHz | ۸KB TCM با تأخیر صفر |
| Memory (P4) | 768KB HP L2MEM، 32KB LP SRAM، 8KB TCM | برای هستههای HP/LP |
| PSRAM | 16MB یا 32MB | خارجی |
| ROM (P4) | 128KB HP ROM، 16KB LP ROM | — |
| GPU | 2D Pixel Processing Accelerator (PPA) | شتابدهی گرافیک 2D |
| VPU | H.264 Encoder، JPEG Codec | کُدگذاری ویدیو/تصویر |
| ISP | Integrated Image Signal Processor | پردازش سیگنال تصویر داخلی |
| Flash (Module) | 16MB SPI NOR | داخل ماژول |
| Wireless SoC | ESP32‑C5 | رادیوی دو بانده و Thread/Zigbee |
| CPU (C5) | Dual‑core 32‑bit RISC‑V تا 240MHz | — |
| Memory (C5) | 384KB SRAM | — |
| ROM (C5) | 320KB ROM | — |
| Wireless | 802.11ax Wi‑Fi 6 دو بانده، Bluetooth 5.0 LE، 802.15.4 | Zigbee 3.0 و Thread 1.3 |
| Interconnect | ESP32‑P4 ↔ ESP32‑C5 روی SDIO | ESP‑Hosted / esp_wifi_remote در نرمافزار |
| Module size | 35 × 35 mm | ابعاد WT01P4C5‑S1 |
| Display I/F | MIPI‑DSI (2‑lane، 1.5Gbps/lane) | کانکتور 15‑pin، گام 1.0mm (FPC) |
| RGB Display | از طریق GPIO | — |
| Max Display Size | تا 7‑inch | — |
| Camera I/F | MIPI‑CSI (2‑lane، 1.5Gbps/lane) | کانکتور 22‑pin، گام 0.5mm (FPC) |
| Audio | I²S و PDM | با DACهای خارجی از طریق GPIOهای P4 |
| Networking (Wireless) | Wi‑Fi 6 دو بانده، Bluetooth 5.0 LE، 802.15.4 | از طریق ESP32‑C5 |
| Networking (Wired) | RMII روی هدرها | نیازمند PHY خارجی |
| USB | USB Type‑C (OTG) | متصل به ESP32‑P4 |
| Expansion | 2× هدر 40‑پین GPIO | مجموعاً 58 GPIO (P4: 46، C5: 12) |
| Interfaces | SPI، I2C، UART، ADC، DAC… | روی هدرها |
| Debug | ESP32‑P4 UART، ESP32‑C5 UART | دو رابط دیباگ جداگانه |
| Buttons | Boot، Reset (EN) | Boot برای حالت دانلود فریمور |
| Power Control | پین کنترل خاموشی ماژول | — |
| RTC | کانکتور باتری 2‑پین | RTC داخلی |
| Power In | 5V از USB Type‑C | — |
| Power In | 12V از DC Jack | — |
| Power In | 5V از Header | — |
| Board size | TBD | ابعاد برد توسعه |

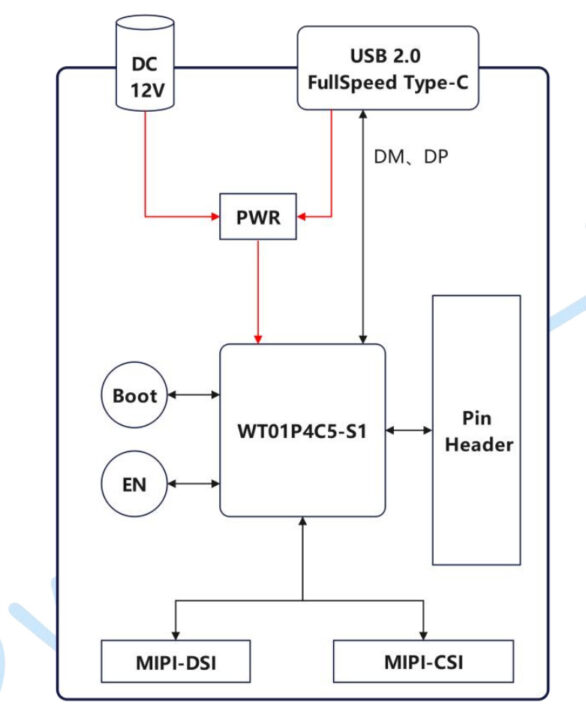

این برد با ترکیب پردازنده تصویری/ویدیویی ESP32‑P4 و رادیوی دو بانده ESP32‑C5، برای رابطهای گرافیکی روان، پخش رسانه، و ارتباطات مطمئن در محیطهای شلوغ 2.4/5 گیگاهرتز طراحی شده است.

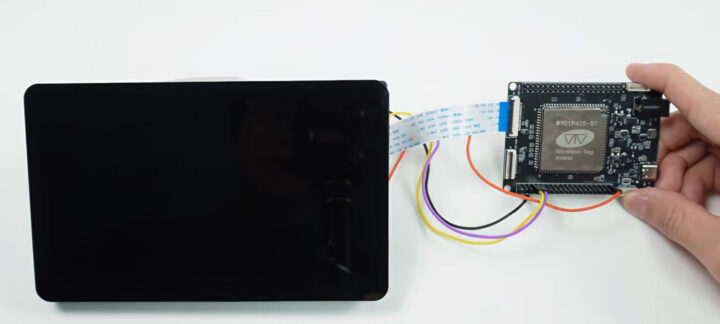

برد توسعه WTDKP4C5-S1 با نمایشگر
نرمافزار و پشته
WTDKP4C5‑S1 با ESP‑IDF v5.5 پشتیبانی میشود و یک پروژه مرجع کامل بههمراه BSP در GitHub شرکت موجود است. اپلیکیشن اصلی روی ESP32‑P4 اجرا میشود و Wi‑Fi/BLE توسط ESP32‑C5 از طریق SDIO و با استفاده از اجزای ESP‑Hosted و esp_wifi_remote مدیریت میگردد.
پشته نرمافزاری شامل ESP‑Brookesia و LVGL برای UI، esp_lcd و esp_cam برای نمایشگرهای MIPI‑DSI و دوربینهای MIPI‑CSI، کتابخانههای esp_video و صوت برای پخش رسانه، و ESP‑DL برای استنتاج هوش مصنوعی در دستگاه است. نسخههای اجزا ثابت شدهاند تا سازگاری تضمین شود. اطلاعات تکمیلی در Wiki ارائه شده است. افزونبراین، هر دو ESP32‑P4 و ESP32‑C5 در Arduino IDE و MicroPython v1.27 نیز پشتیبانی میشوند.
قیمت و دسترسپذیری
Wireless‑Tag WTDKP4C5‑S1 در AliExpress با قیمت شروع 11.87 دلار و در فروشگاه Wireless‑Tag با 13.90 دلار عرضه میشود. میتوانید حسگر دوربین OV5647 و/یا نمایشگر 7‑اینچ را به سفارش اضافه کنید تا یک سیستم کامل با حدود 42 دلار داشته باشید. جزئیات بیشتر درباره ماژول WT01P4C5‑S1 در صفحه محصول آن موجود است.
نویسنده: آرویدتک
