به گفته CNX Software – Embedded Systems News
مدل Petros CH32H417M Alef از محصولات XPU Labs، یک برد در ابعاد Raspberry Pi Pico است که بر پایه میکروکنترلر مدل WCH CH32H417W با معماری RISC-V و پشتیبانی از USB 3.0 ساخته شده است. این برد از طریق رابط تصویر دیجیتال (DVP) میکروکنترلر، از یک ماژول دوربین 2 مگاپیکسلی OV2640 پشتیبانی میکند.
این برد دارای 896 کیلوبایت حافظه SRAM و 960 کیلوبایت حافظه Flash داخلیِ WCH میکروکنترلر است. همچنین شامل دو هدر 20 پین GPIO مطابق با چیدمان پینهای Raspberry Pi Pico، یک هدر 6 پین برای SWD و UART6 جهت دیباگ و یک دکمه ریست میباشد.
| بخش | مشخصات |
|---|---|
| میکروکنترلر | WCH CH32H417MEQ6 |
| میکروکنترلر | QingKe RISC-V5F با فرکانس تا 400 مگاهرتز QinKe RISC-V3F با فرکانس تا 144 مگاهرتز |
| GPU | شتابدهنده سختافزاری پردازش گرافیکی GPHA |
| حافظه موقت (Memory) | 896 کیلوبایت SRAM |
| حافظه ذخیرهسازی (Storage) | 960 کیلوبایت Flash |
| رابط دوربین (Camera I/F) | کانکتور 40 پین B2B با رابط DVP فرکانس 144 مگاهرتز، واسطهای SPI، I2C و ADC برای ماژول دوربین 2 مگاپیکسلی Phos Ayin OV2640 |
| USB | یک پورت USB 3.0 Type-A با سرعت 5 گیگابیت بر ثانیه، تست شده تا 430 مگابایت بر ثانیه، برای انتقال داده، تامین توان و فلش کردن فریمور |
| دیباگ | هدر 6 پین SWD و UART6 |
| توسعه (Expansion) | دو هدر 20 پین سازگار با هدرهای Raspberry Pi Pico |
| سایر موارد | دکمه ریست یک LED نشانگر توان |
| منبع تغذیه (Power Supply) | 5 ولت از طریق پورت USB 3.0 یا هدر پینها رگولاتور 3.3V/1A LDO |
| ابعاد | 52 میلیمتر در 21 میلیمتر |

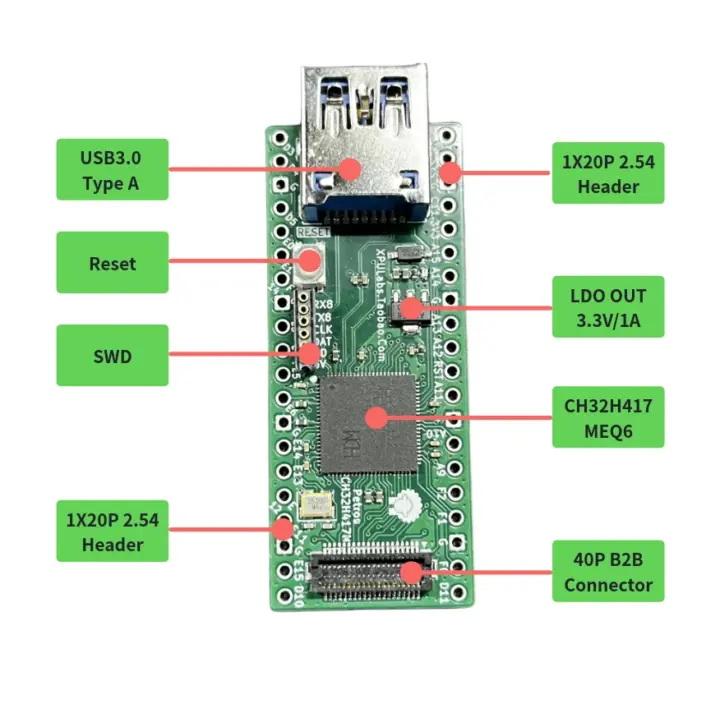

RISC-V USB 3.0 برد دوربین

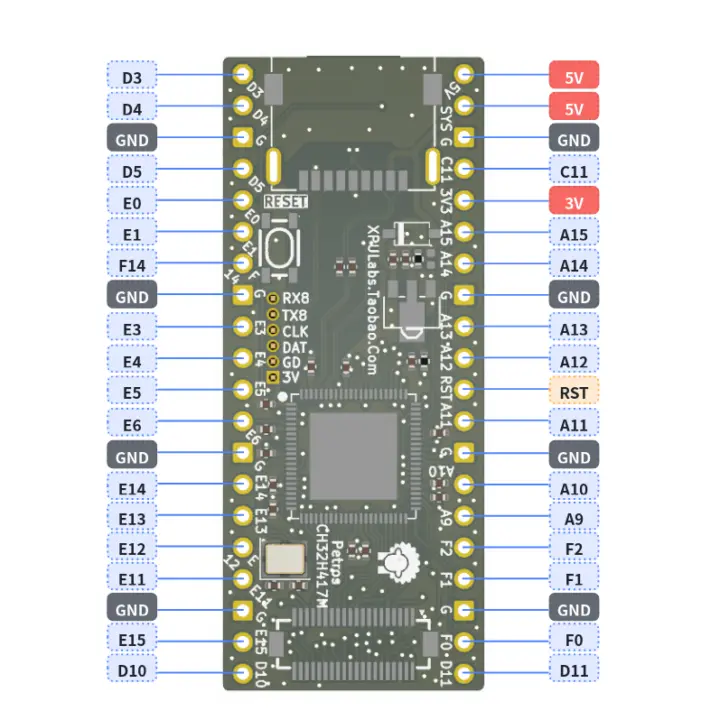

Pدیاگرام پیناوت (Pinout) هدرهای سازگار با Pico
صفحه مستندات این محصول بیشتر شامل اطلاعات سختافزاری است و بخشهای مربوط به راهنمای کاربر، نمونه کدها، اسناد و نقشههای سه بعدی در این مرحله فقط به صورت جاینما (placeholder) هستند. بنابراین در حال حاضر وضعیت ایدهآلی ندارد و من نتوانستم هیچ دمو ویدیویی پیدا کنم، به جز یک تست انتقال داده USB 3.0 (با سرعت 430 مگابایت بر ثانیه) که بدون ماژول دوربین انجام شده بود. امیدواریم پس از آماده شدن کدها، این دستگاه هنگام اتصال به میزبان به عنوان یک وبکم استاندارد USB UVC (USB Video Class) شناسایی شود. SDK ارائه شده برای WCH CH32H417 برد شامل نمونه کدهای DVP و USB 3.0 برای محیط MounRiver SDK است؛ همچنین متوجه یک نمونه کد USB SS0 (SuperSpeed) UVC DVP شدم که احتمالاً با انجام چند تغییر کوچک روی Petros برد قابل اجرا خواهد بود.
CH32H417 EVT USB 3.0 UVC DVP sample code

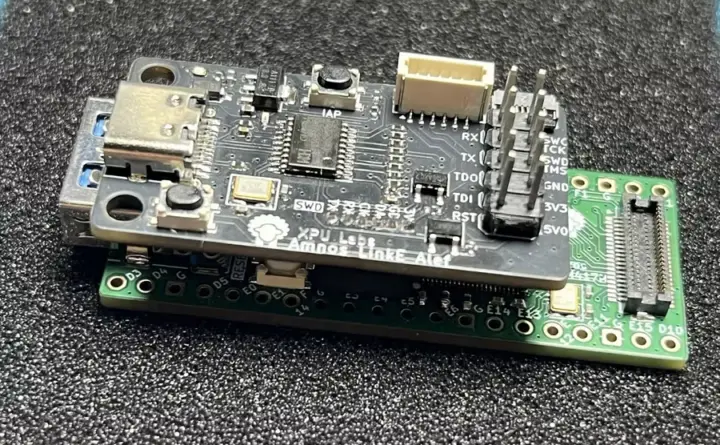

برخلاف برد مدل Muselab nanoCH32H417 که دارای پورتهای USB 3.0 و Fast اترنت است (اما رابط دوربین DVP ندارد)، برد Petros CH32H417M Alef فاقد دیباگر داخلی Link-E میباشد. شما CAN آن را از طریق برد جانبی Amnos LinkE Alef دیباگ اضافه کنید که تصور میکنم به هدر SWD/UART6 متصل میشود.
