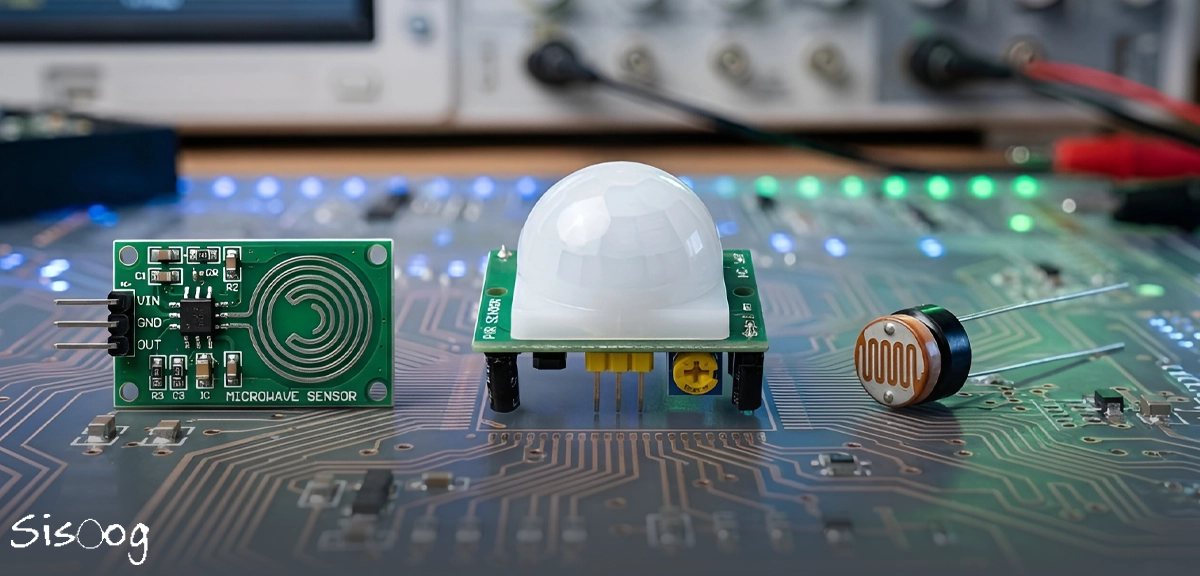

تفاوت سنسور فتوسل، PIR و مایکروویو در سیستم‌های روشنایی هوشمند؛ کدام را انتخاب کنیم؟

انتخاب قطعه مناسب برای مدیریت هوشمند روشنایی، از تصمیماتی است که در طراحی سیستم‌های اتوماسیون و اینترنت اشیا اهمیت زیادی دارد و پایداری محصول شما را تعیین می‌کند. در طراحی سیستم‌های IOT، شاهد هستیم که طراحان به اشتباه سنسورهای مایکروویو راداری، فتوسل‌های نوری و سنسورهای PIR را به‌جای یکدیگر استفاده می‌کنند. اما از نظر مهندسی سخت‌افزار، این انتخاب مستقیماً بر پایداری مدار، بهینه‌سازی مصرف انرژی و جلوگیری از سوئیچینگ‌های کاذب در محیط‌ های پرنویز تأثیر می‌گذارد.

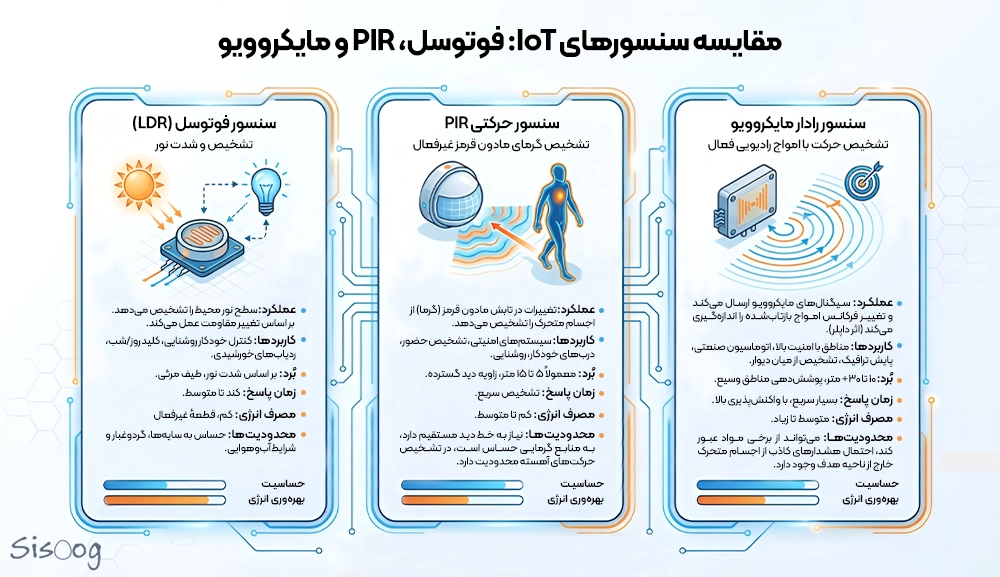

مقایسه سنسورها در طراحی سیستم‌های روشنایی

جدول زیر تفاوت‌های کلیدی این سه قطعه را در معماری سیستم‌های روشنایی هوشمند نشان می‌دهد:

سازوکار سنسور فتوسل و چالش هیسترزیس

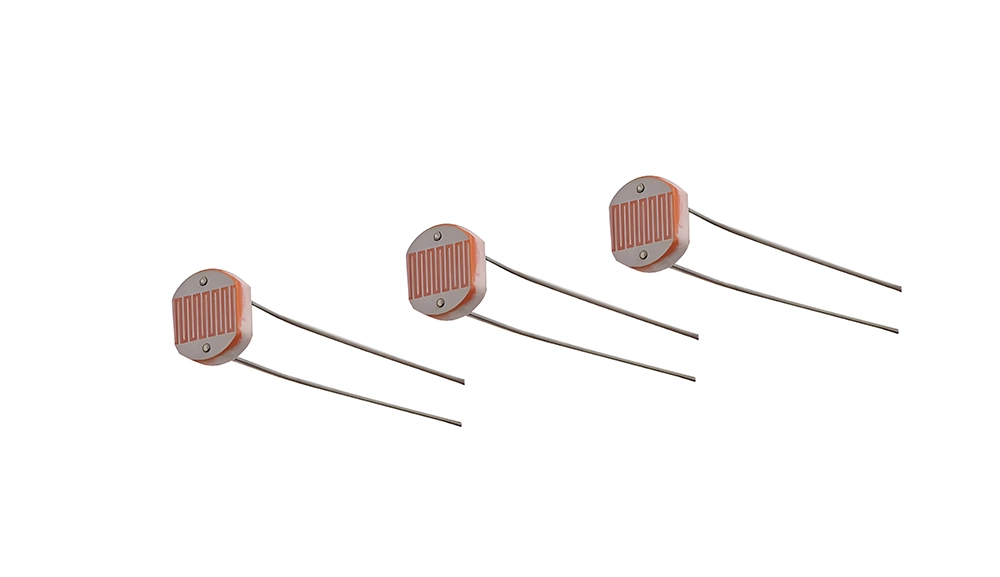

سنسور فتوسل

فتوسل‌ها یا همان سنسورهای غروب تا طلوع (Dusk-to-Dawn)، در هسته مرکزی خود از یک مقاومت نوری (LDR) بهره می‌برند که در بازار ما معمولاً از جنس سولفید کادمیوم (CdS) است.

مکانیزم عملکرد

 این قطعه بر پایه پدیده فوتوالکتریک داخلی کار می‌کند. در تاریکی مطلق، مقاومت LDR به شدت بالا و در محدوده مگااهم است. وقتی فوتون‌های نوری به سطح سنسور می‌تابند، مقاومت الکتریکی به شکل لگاریتمی افت می‌کند و به چند صد اهم می‌رسد. همین تغییر مقاومت، ولتاژ ورودی یک مقایسه‌کننده یا Comparator را تغییر می‌دهد و در نهایت باعث سوئیچ شدن رله خروجی می‌شود.

چالش طراحی و راه‌حل

 بزرگترین نقطه ضعف مدارهای ساده‌ی فتوسل که احتمالاً در پروژه‌ها با آن برخورد کرده‌اید، واکنش نشان دادن آن‌ها در لحظه گرگ‌ومیش هواست. وقتی نور محیط دقیقاً روی آستانه یا Threshold قرار می‌گیرد، مدار دچار قطع و وصل مکرر و سریع رله می‌شود که به آن پدیده چتر یا Chattering می‌گویند. همان‌طور که در کتاب مرجع  The Art of Electronics هم بررسی شده، راهکار مهندسی برای حل این چالش، استفاده از مدار اشمیت تریگر است. این تکنیک با ایجاد پدیده هیسترزیس (Hysteresis)، یک فاصله منطقی بین ولتاژ روشن و خاموش شدن ایجاد می‌کند تا مدار به نوسانات ریز نوری واکنش نشان ندهد و رله‌های مدار نسوزند.

سازوکار سنسور PIR

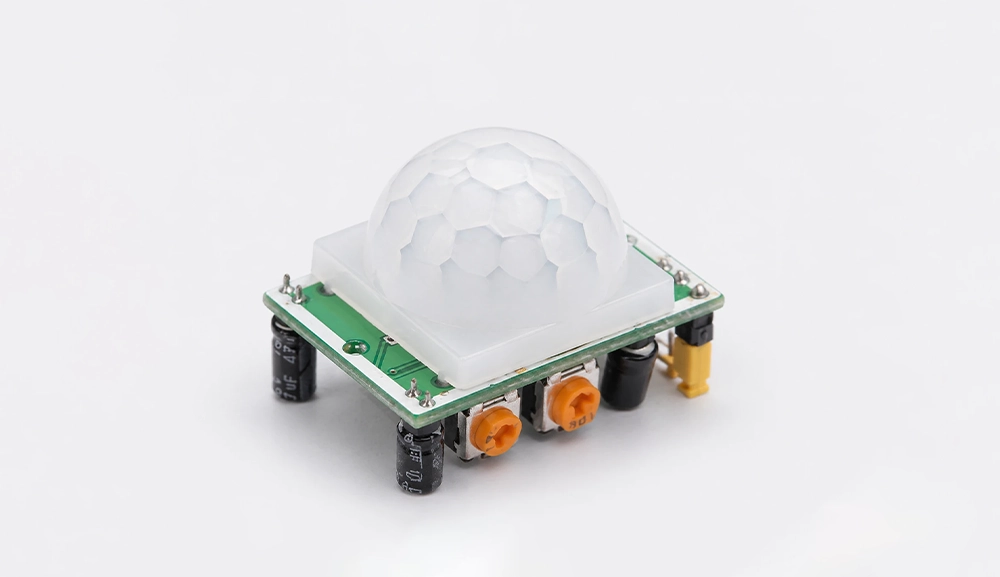

سنسور PIR

اگر سیستم IoT شما قرار است با باتری کار کند، سنسور PIR بهترین گزینه است. این سنسورها کاملاً پسیو هستند، یعنی هیچ موجی ساطع نمی‌کنند و فقط منتظر می‌مانند تا یک منبع حرارتی، مثل بدن انسان، از مقابل لنز فرسنل آن‌ها عبور کند.

اما به‌ عنوان هشدار در نظر داشته باشید که در ظهرهای گرم تابستان که دمای محیط به دمای بدن یعنی ۳۷ درجه نزدیک می‌شود، اختلاف دمایی (Delta-T) از بین رفته و سنسور عملاً کور می‌شود. همچنین، سنسورهای PIR برخلاف مایکروویو، پشت شیشه یا قاب‌های پلاستیکی کدر کار نمی‌کنند و نیاز به لنزهای مخصوص دارند.

 سازوکار سنسور مایکروویو

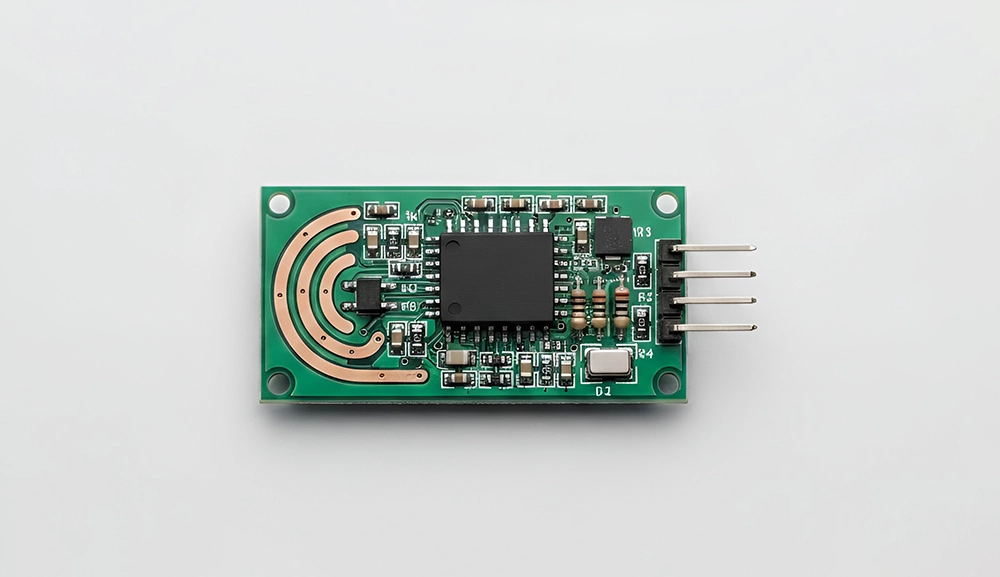

سنسور مایکروویو

سنسور مایکروویو مانند ماژول RCWL-0516 برعکس سنسور مادون قرمز PIR، یک سنسور فعال یا اکتیو است. این ماژول‌ها مانند یک رادار موج پیوسته عمل کرده و بر اساس اثر داپلر یا Doppler Effect حرکت را تشخیص می‌دهند.

معادله تغییر فرکانس در این سنسورها به این شکل محاسبه می‌شود:

بزرگترین مزیت مایکروویو این است که امواج آن از موانع غیرفلزی عبور می‌کند، یعنی شما می‌توانید سنسور را کاملاً مخفی کنید، مثلاً پشت کناف یا داخل حباب لامپ، نصب کنید. اما حواستان به اثر شیلدینگ باشد. فلزات امواج را بازتاب می‌دهند و سنسور را کور می‌کنند. همچنین، لرزش شیشه‌ها در باد یا حرکت آب در لوله‌های پشت دیوار می‌تواند باعث خطای تشخیص شود.

بهینه‌سازی مصرف در سیستم‌های IoT

در طراحی‌های حرفه‌ای، ما معمولاً سنسورها را با هم ترکیب می‌کنیم. سنسور مایکروویو به‌دلیل اکتیو بودن، جریان مصرفی بالایی دارد که برای یک نود IoT همیشه روشن، ایده‌آل نیست.

طراحان از فتوسل به‌عنوان فعال‌ساز اصلی یا Master Enable استفاده می‌کنند. بسیاری از ماژول‌های راداری، مثل RCWL-0516، پین اختصاصی CDS دارند. با اتصال LDR به این پین، مدار رادار در طول روز که نور کافی است، به حالت Sleep می‌رود تا مصرف انرژی استندبای به حداقل کاهش یابد. به محض تاریک شدن هوا، رادار بیدار شده و منتظر تشخیص حرکت می‌ماند. به این ترتیب، طراحی هوشمندانه سخت‌افزار، طول عمر باتری و پایداری سیستم شما را تضمین می‌کند.

شبیه‌ساز تعاملی عملکرد سنسورها در شرایط واقعی

برای درک بهتر اینکه چطور موانع فیزیکی، دمای محیط و شدت نور بر تریگر شدن هر سنسور اثر می‌گذارند، می‌توانید پارامترهای مختلف را در شبیه‌ساز زیر تغییر دهید:
