این کتابخانه به زبان C نوشته شده و برای راه‌اندازی سریع حافظه AT24C32 در میکروکنترلرهای STM32 استفاده می‌شود. این کتابخانه به‌طور کامل با توابع استاندارد HAL سازگار است و شما را از درگیر شدن با رجیسترها برای عملیات خواندن و نوشتن بی‌نیاز می‌کند.

لینک‌های دانلود

راهنمای نصب

برای استفاده از این کتابخانه در پروژه خود، مراحل زیر را انجام دهید:

در نرم‌افزار STM32CubeMX، واحد I2C را فعال کنید.
فایل at24cxx.h را در پوشه Inc پروژه قرار دهید.
فایل at24cxx.c را در پوشه Src کپی کنید.

مرحله تست و تأیید عملکرد

برای اطمینان از برقراری صحیح ارتباط با تراشه روی باس I2C، می‌توانید از تابع بررسی وضعیت استفاده کنید:

if (at24_isConnected() == true) {
    // ارتباط برقرار است
}

if (at24_isConnected() == true) {

// ارتباط برقرار است

}

مثال راه‌اندازی

در فایل main.c، ابتدا کتابخانه را فراخوانی کنید:

#include "at24cxx.h"

1	#include "at24cxx.h"

سپس می‌توانید از قطعه کد زیر برای نوشتن و خواندن یک رشته متنی استفاده کنید:

uint8_t write_data[12] = "Hello Sisoog";
uint8_t read_data[12];

// نوشتن داده: آدرس حافظه، داده، طول، تایم‌اوت
at24_write(0, write_data, 12, 100);

// تاخیر برای تکمیل چرخه نوشتن EEPROM
HAL_Delay(10);

// خواندن داده از همان آدرس
at24_read(0, read_data, 12, 100);

uint8_t write_data[12] = "Hello Sisoog";

uint8_t read_data[12];

// نوشتن داده: آدرس حافظه، داده، طول، تایم‌اوت

at24_write(0, write_data, 12, 100);

// تاخیر برای تکمیل چرخه نوشتن EEPROM

HAL_Delay(10);

// خواندن داده از همان آدرس

at24_read(0, read_data, 12, 100);

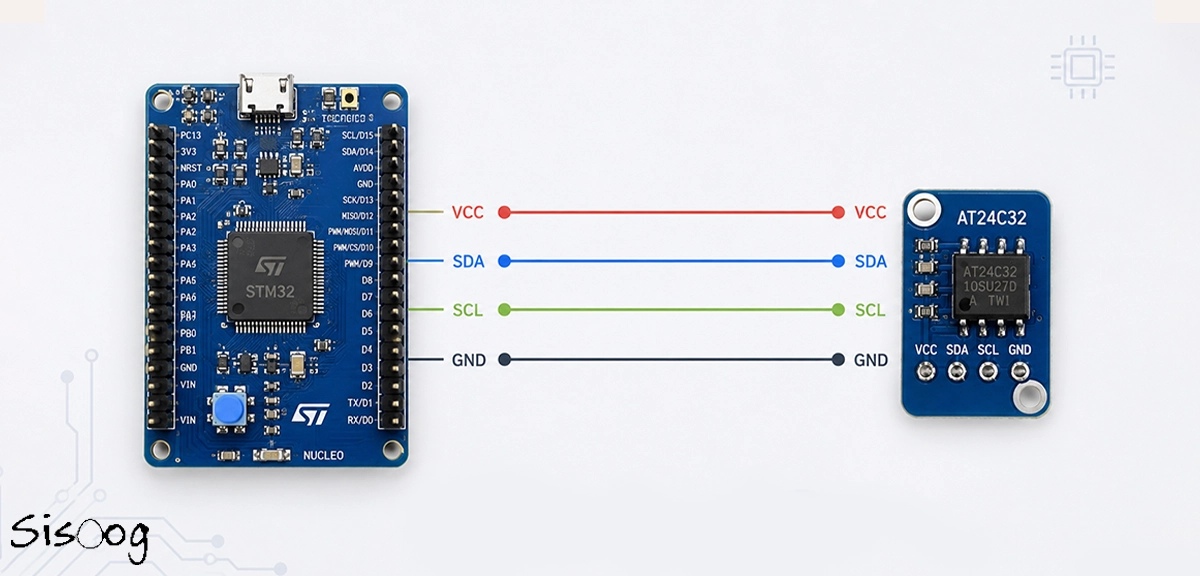

نحوه اتصال قطعات

پایه‌های SDA و SCL تراشه را به پایه‌های I2C میکروکنترلر وصل کنید. روی این دو خط حتماً باید مقاومت Pull-up قرار داده شود. پایه‌های A0 تا A2 که برای تنظیم آدرس تراشه هستند، باید به GND یا VCC وصل شوند.
