دانلود کتابخانه DS3231 برای STM32 + آموزش راه‌اندازی با توابع HAL

11 بازدید

۱۴۰۵-۰۳-۰۹

2 دقیقه

نویسنده: Shadow
درباره نویسنده: سئوکار ساده! 🔗 مهندس الکترونیک⚡

این کتابخانه به زبان C نوشته شده و برای راه‌اندازی سریع ماژول RTC مدل DS3231 در میکروکنترلرهای STM32 استفاده می‌شود. کتابخانه به‌طور کامل با توابع استاندارد HAL سازگار است و شما را از کار با رجیسترهای سطح پایین I2C برای خواندن یا تنظیم زمان و تاریخ بی‌نیاز می‌کند. یکی از ویژگی‌های مهم این کتابخانه، استفاده از یک ساختار یکپارچه و خوانا برای مدیریت تمامی اطلاعات مربوط به زمان و تاریخ است.

راهنمای نصب

برای استفاده از این کتابخانه در پروژه، این مراحل را انجام دهید:

در نرم‌افزار STM32CubeMX، واحد I2C را فعال کنید.
فایل stm32_ds3231.h را در پوشه Inc یا Core/Inc قرار دهید.
فایل stm32_ds3231.c را در پوشه Src یا Core/Src کپی کنید.

مرحله تست و بررسی عملکرد

برای اطمینان از برقراری صحیح ارتباط با تراشه روی باس I2C، ابتدا کتابخانه را با هندلر I2C مقداردهی کنید. سپس می‌توانید با استفاده از توابع کتابخانه، وضعیت ارتباط و عملکرد ماژول را بررسی کنید:

// کانفیگ اولیه کتابخانه با هندلر I2C
DS3231_Init(&hi2c1);

if (DS3231_GetTime(&rtc) == true) {
    // ارتباط برقرار است و داده‌ها با موفقیت دریافت شدند
}

// کانفیگ اولیه کتابخانه با هندلر I2C

DS3231_Init(&hi2c1);

if (DS3231_GetTime(&rtc) == true) {

// ارتباط برقرار است و داده‌ها با موفقیت دریافت شدند

}

مثال برای راه‌اندازی

در فایل main.c، اول هدر کتابخانه را به پروژه اضافه کنید:

#include "stm32_ds3231.h"

1	#include "stm32_ds3231.h"

سپس می‌توانید از کد زیر برای تنظیم اولیه تاریخ و زمان و همینطور خواندن اطلاعات زمان از ماژول استفاده کنید:

// تعریف استراکچر برای نگهداری پارامترهای زمان و تاریخ
_RTC rtc;

// تنظیم تاریخ و زمان اولیه (مثال: 25 می 2026، ساعت 10:30:00)
rtc.Year = 26;
rtc.Month = 5;
rtc.Date = 25;
rtc.DaysOfWeek = 2; // دوشنبه
rtc.Hour = 10;
rtc.Min = 30;
rtc.Sec = 0;

// نوشتن داده: ارسال تنظیمات به ماژول DS3231
DS3231_SetTime(&rtc);

// تاخیر کوتاه برای پایداری ارتباط
HAL_Delay(10);

// خواندن زمان: دریافت مقادیر آپدیت شده و ذخیره مجدد در استراکچر
DS3231_GetTime(&rtc);

// تعریف استراکچر برای نگهداری پارامترهای زمان و تاریخ

_RTC rtc;

// تنظیم تاریخ و زمان اولیه (مثال: 25 می 2026، ساعت 10:30:00)

rtc.Year = 26;

rtc.Month = 5;

rtc.Date = 25;

rtc.DaysOfWeek = 2; // دوشنبه

rtc.Hour = 10;

rtc.Min = 30;

rtc.Sec = 0;

// نوشتن داده: ارسال تنظیمات به ماژول DS3231

DS3231_SetTime(&rtc);

// تاخیر کوتاه برای پایداری ارتباط

HAL_Delay(10);

// خواندن زمان: دریافت مقادیر آپدیت شده و ذخیره مجدد در استراکچر

DS3231_GetTime(&rtc);

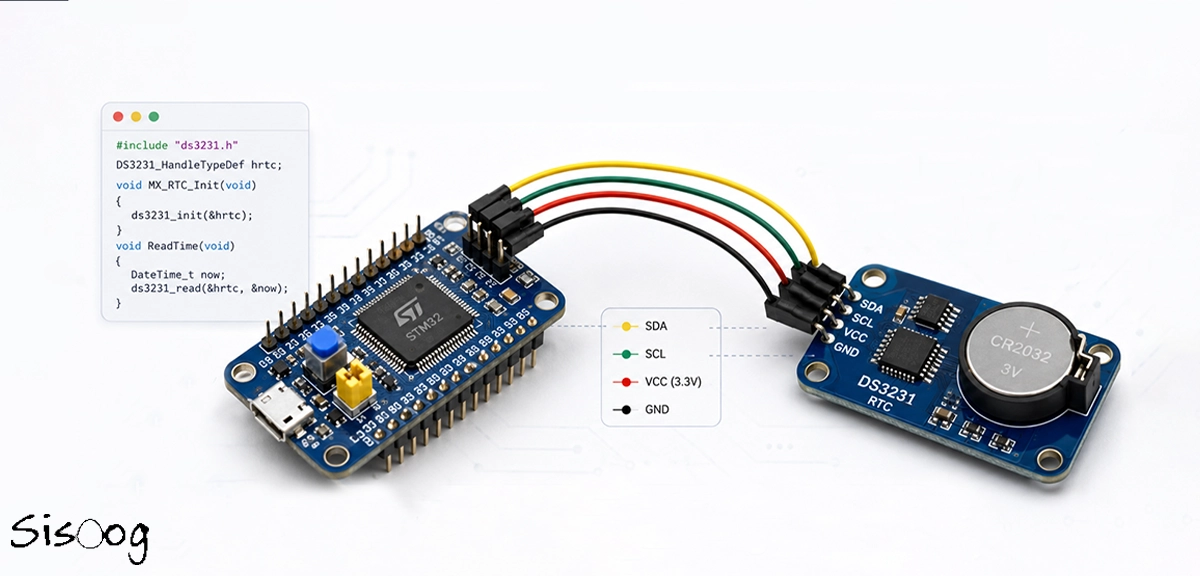

نحوه اتصال قطعات

پایه‌های SDA و SCL ماژول را به پایه‌های I2C میکروکنترلر متصل کنید. ماژول‌های آماده DS3231 معمولاً دارای مقاومت Pull-up روی برد هستند، در غیر این صورت باید روی این دو خط مقاومت‌هایی در حدود 4.7K تا 10K اهم قرار داده شود. پایه‌های VCC و GND نیز باید به تغذیه میکروکنترلر (معمولاً 3.3 ولت) متصل شوند.

مرحله کامپایل و اجرا

پروژه را ذخیره کنید. سپس در محیط IDE مانند Keil یا STM32CubeIDE با استفاده از میانبر Ctrl + B آن را کامپایل کرده و روی برد پروگرام کنید. در حالت Debug می‌توانید با اضافه کردن متغیر rtc به بخش Live Expressions، تغییرات ثانیه‌شمار و سایر پارامترها را به‌صورت زنده مشاهده کنید.
