کتابخانه دم دستی آلتیوم ، یادبودی از دیار باقی

کتابخانه ایی از دیار باقی…

بیایید کمی در زمان به عقب برگردیم.

اواخر دهه 80 بود… هنوز رویه طراحی و تولید PCB دستی بود و لتراست و لامینت و اسپری پوزیتیو پیدا میشد.

برای پیدا کردن مشخصات دیود ، یا ترانزیستور ها به کتابهای ECA VRT وابسته بودیم (کتابهای تاورز جغدی) و آی سی های منطقی را در کتابهای جیبی CMOS  یا TTL پیدا میکردیم.

میکروکنترلر های سری Mega از Atmel حسابی گردوخاک کرده بود و کسایی که با GCC کد میزدند سلطنت، و آنهایی که توانایی توسعه مبتنی بر ARM7 را داشتند خدایی میکردند! توسعه دهنده های ARM9 و ARM11 فرمانروای بلامنازع کهکشانها بودند!

خبری از STM32 و کیوب MX مانند الآن در ایران نبود !

شرکت های اتمل و زایلینکس  مستقل بودند!

میکروچیپ هم خانواده های سری 18  را با کامپایلر MPLAB 8  ارایه میکرد.

دوستان ARM باز ما گزینه هاشون محدود به AT91SAM7 و برخی محصولات NXP بود!

FPGA های سری اسپارتان 3 خیلی محبوب بودند!

هنوز در دانشگاه ها معماری MCS51 و Z80 ارایه میشد!

اینترنت dial-up با سرعت 56 کیلوبیت بر ثانیه مرسوم بود و سرویس ADSL یک رویای بزرگ بود!

و در این دوران، برنامه پروتل DXP به نرم افزار آلتیوم ارتقاء پیدا کرد.

در آن زمان این برنامه یک انقلاب در عرصه پیاده سازی سخت افزار بود و حتی قابلیت سنتز کد های VHDL و اسکریپت های خاصی را نیز داشت. در درون خودش با ابزار Pspice میتوانستی مدارت رو تحلیل کنی و با ابزار Xsignal میتوانستی پیاده سازی با ملاحظات Signal Integrity داشته باشی.

در سال 2008 که نسخه 9 این برنامه انتشار یافت، اتفاق زیبایی رخ داد، بسیاری از سازندگان مطرح دنیا مبادرت به انتشار کتابخانه های استاندارد و یکپارچه از تولیدات خودشان کردند.

کارخانه هایی مانند :

• Ti
• Motorolla
• Atmel
• ST
• NXP و …

در آن زمان نه SnapEDA داشتیم   نه Library Loader   و نه هوش مصنوعی !

بایستی با اتکا به ذخایر فسفر و توانایی مغزافزار خود فوتپرینت می ساختید که برای قطعاتی مانند رله و کانکتور واقعاً عذاب آور بود.

این کتابخانه های یکپارچه بسیار عالی بودند (هرچند با اینترنت دیال آپ دانلود آنها دشوار بود) اما هرکس آنها را داشت یک قدم جلوتر بود.

دوستان بزگواریی هم بودند که کتابخانه های خود را به اشتراک میگذاشتند ، مانند مهندس اوژن کی نژاد ، مهندس مهدی حریری جناب آقای عباس باصره و ….

اما یک کتابخانه نظر مرا جلب کرد….

کتابخانه ایی بود به نام My Library که توسط فردی به نام سعید جورابلو   ایجاد شده بود.

این کتابخانه به استاندارد های شخصی من خیلی نزدیک بود و مرا از نصب کتابخانه های متعدد بی نیاز کرده بود.

پروژه های متعددی را طی سالها با این کتابخانه انجام دادم و از نتیجه آن راضی بودم.

در سال 1396 یا 97  یک سوپرگروه تلگرامی بزرگ متشکل از طراحان PCB تشکیل شد، موسس گروه که بود؟

مهندس جورابلو!

او با جدیت پیگیر قابلیت های این برنامه بود. در سایت های اشتراک گذاری مدل 3 بعدی، حساب داشت و قابلیت هایی مانند ورژن کنترل و سرور های Vault  ( امروزه به آلتیوم 365 تغییر نام داده شده) و سایر قابلیت ها را پیگیر بودند که همه یاد بگیرند.

چند گروه فرعی هم داشتیم برای تبادل فایل ها کتابخانه ها ، پرسش و پاسخ و …. . قصد من این بود بابت کتابخانه متن باز و سخاوتمندانه اش ، به نحوی از او حمایت کنم، اما…. مدتی بود مهندس در گروه ها حضور نداشت ،  تا اینکه چند سال پیش متاسفانه با خبر شدم که این مهندس گرانقدر، در اثر بیماری، آسمانی شدند و این حسرت بر دل بنده ماند. (البته خود بنده نیز از گزند بیماری ها در امان نبودم).

این کتابخانه را من طی مدتها استفاده تغییر دادم و برای کاربری خودم قدری توسعه دادم و سفارشی سازی کردم .

فایل شامل قطعاتی است که در اغلب پروژه ها کاربرد دارد، مدل های 3 بعدی مناسب، از دیگر مزیتهای این کتابخانه است.

به احترام این عزیز از دست رفته ، این کتابخانه را برای شادی روح ایشان قرار دادیم تا سایر دوستان هم بهره مند گردند.

در آینده ویرایش هایی بر روی این کتابخانه اعمال خواهد شد . همچنین برخی از مدل های این کتابخانه نیز از کتابخانه های جامع ساخته شده توسط مهندس جواد بورقانی قرض گرفته شده و تا حدی برای بکارگیری در یک کتاخانه یکپارچه ویرایش شده است.

چگونه استفاده کنیم؟

به سادگی!

1. فایل را کپی کرده آن را باز کنید گزینه Install  را بزنید!
2. لذت ببرید!

چطور آن را سفارشی کنیم؟

1. مراحل قبل را اجرا کنید ولی گزینه Extract رابزنید.
2. به صورت زیر این فایل ها برای شما باز میشود.
3. هربار که خواستید، پروژه را کامپایل کنید و فایل ساخته شده کتابخانه یکپارچه را از پوشه Output دریافت کنید.

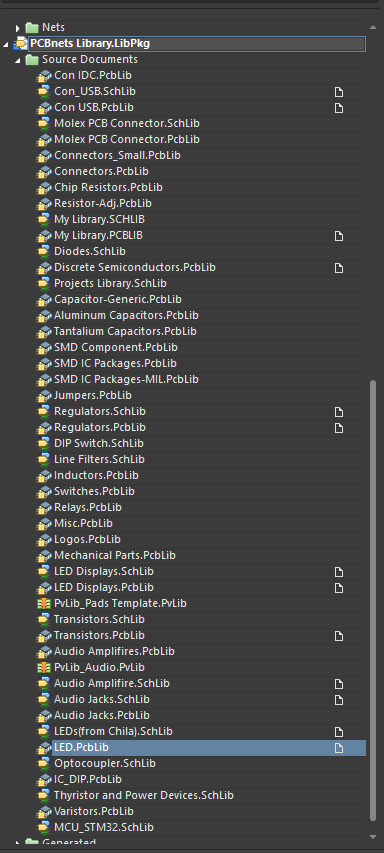

لیست فایل های کتابخانه دم دستی

امیدوارم از این کتابخانه آلتیوم دیزاینر  بتوانید به خوبی استفاده کنید، من برای استفاده شخصی به این صورت پکیج کرده ام، سورس های زیر مجموعه این کتابخانه در تصویر بالا نمایش داده شده است. صد البته باگ های جزئی هم هست که در آینده برطرف خواهم کرد.

تشکر ویژه از شیخ عالم الکترونیک، مهندس حریری عزیز که کوهی است از تجربه!

و زحمات مهندس بورقانی عزیز.

امیدوارم اوقات خوبی داشته باشید.
