در زمان نگارش این مقاله که در شرایط جنگ و قطعی اینترنت هستیم، تصمیم گرفتیم که با همکاری مهندس بورقانی عزیز اقدام به انتشار مجموعه بزرگی از کتابخانههای جمع آوریشده توسط ایشان و انتشار آنها در سیسوگ بپردازیم. این مجموعه گردآوری شده شامل بیش از 200 دستهبندی قطعات در تکنولوژیهای مختلف میباشد. امید است علاوه بر صرفهجویی در زمان و سهولت در دسترسی به مجموعه کتابخانههای جامع از جمله کتابخانه آلتیوم، بتوانیم در شرایط قطعی اینترنت نیز در کنار همدیگر باشیم.

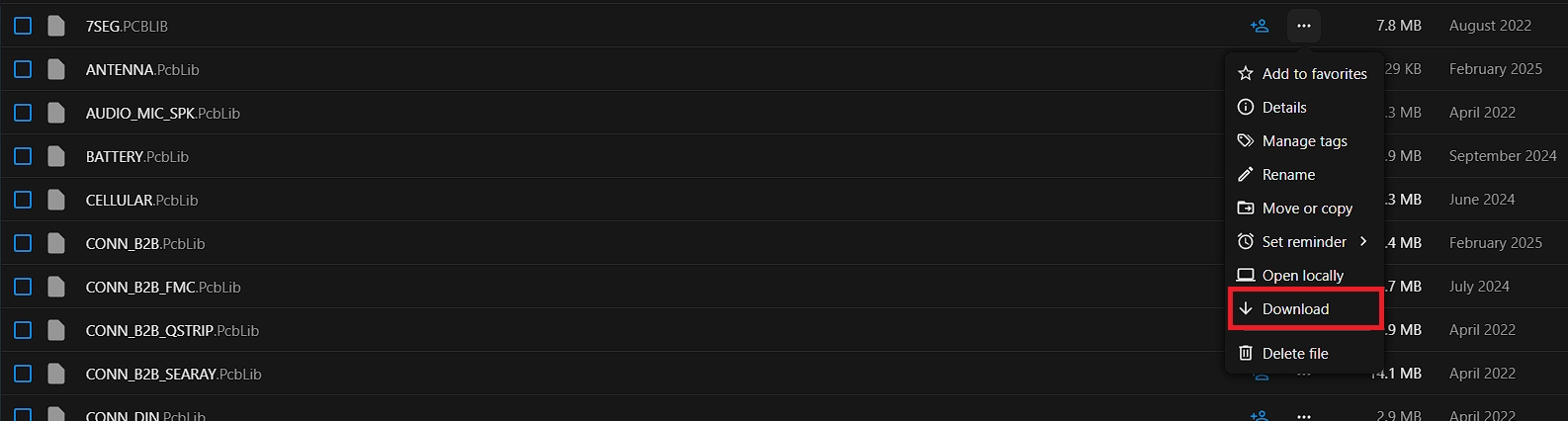

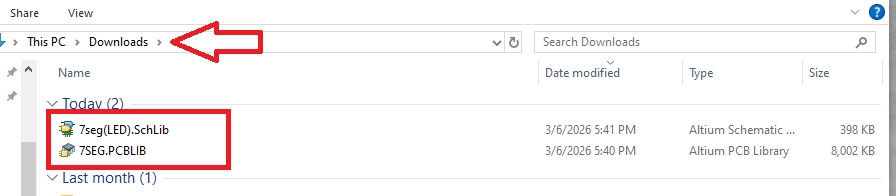

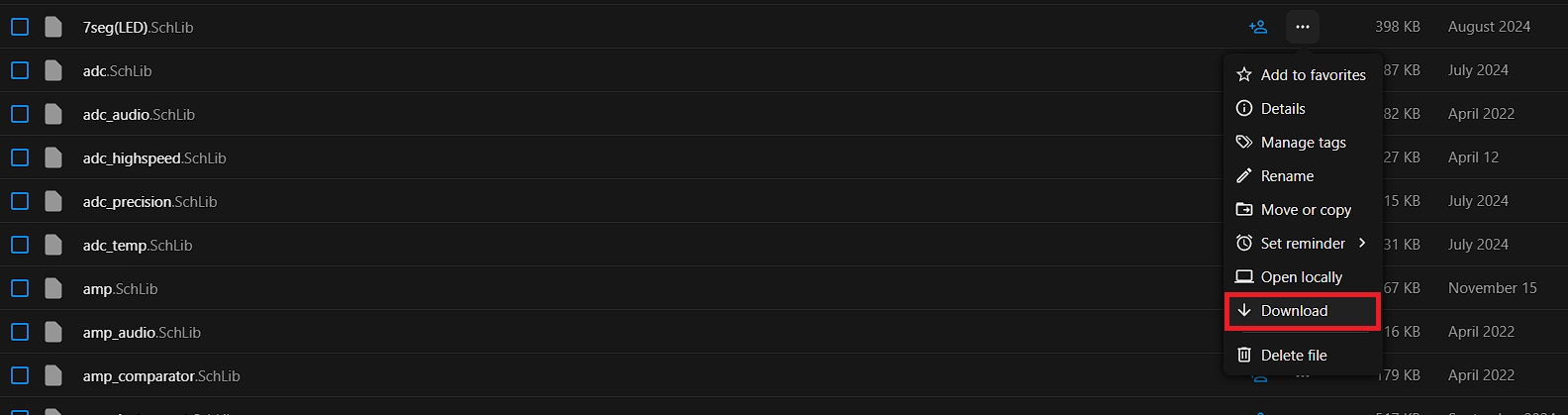

اولازهمه قطعهای رو که نیاز داریم هم شماتیک و هم pcb رو دانلود میکنیم (به واسطه لینک دانلود ضمیمه شده در انتهای این مقاله) و در قسمت دانلود سیستم روی هر دو کلیک میکنیم تا توی آلتیوم باز بشن.

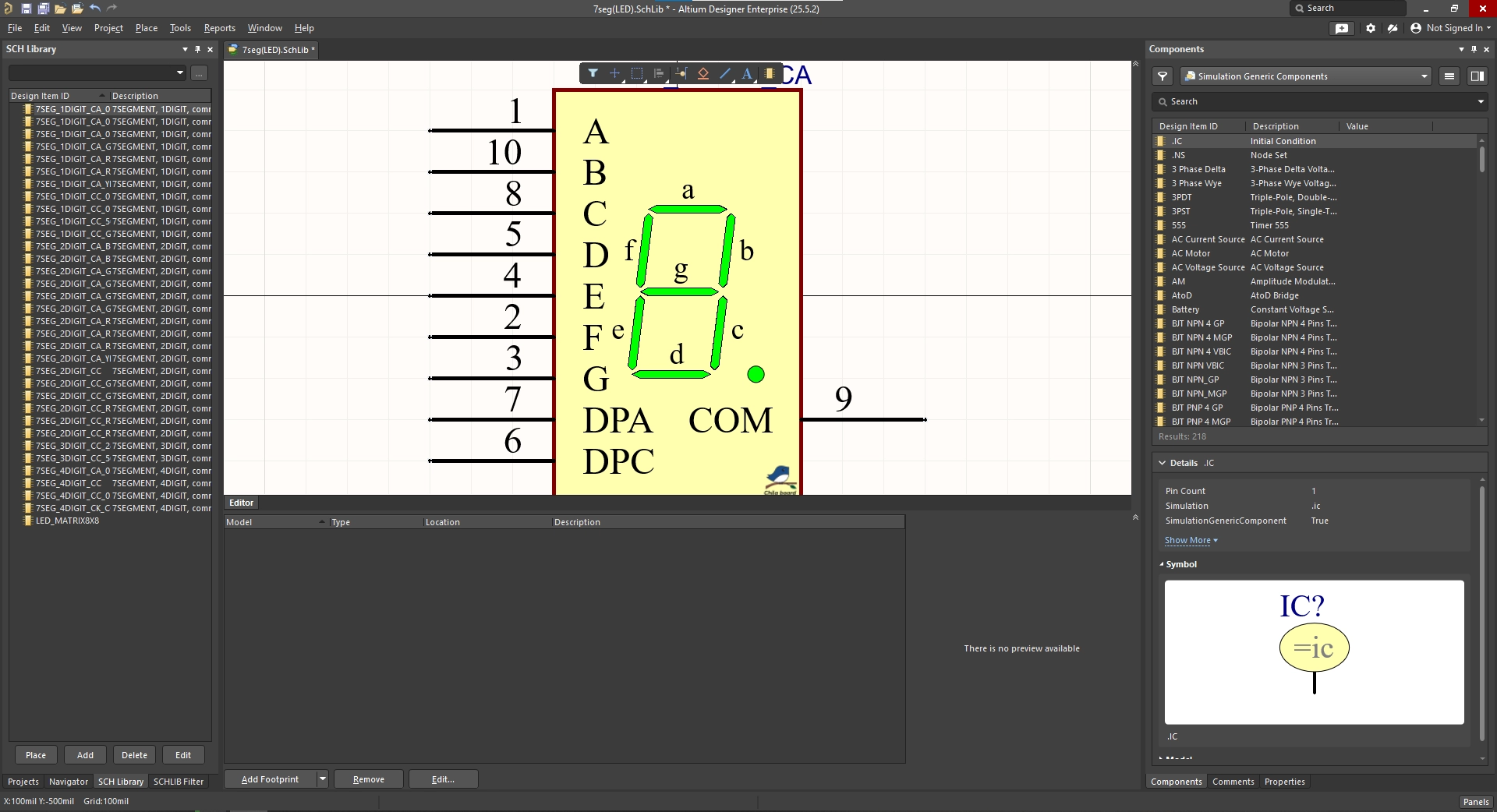

(مثلاً من 7segment رو دانلود کردم)

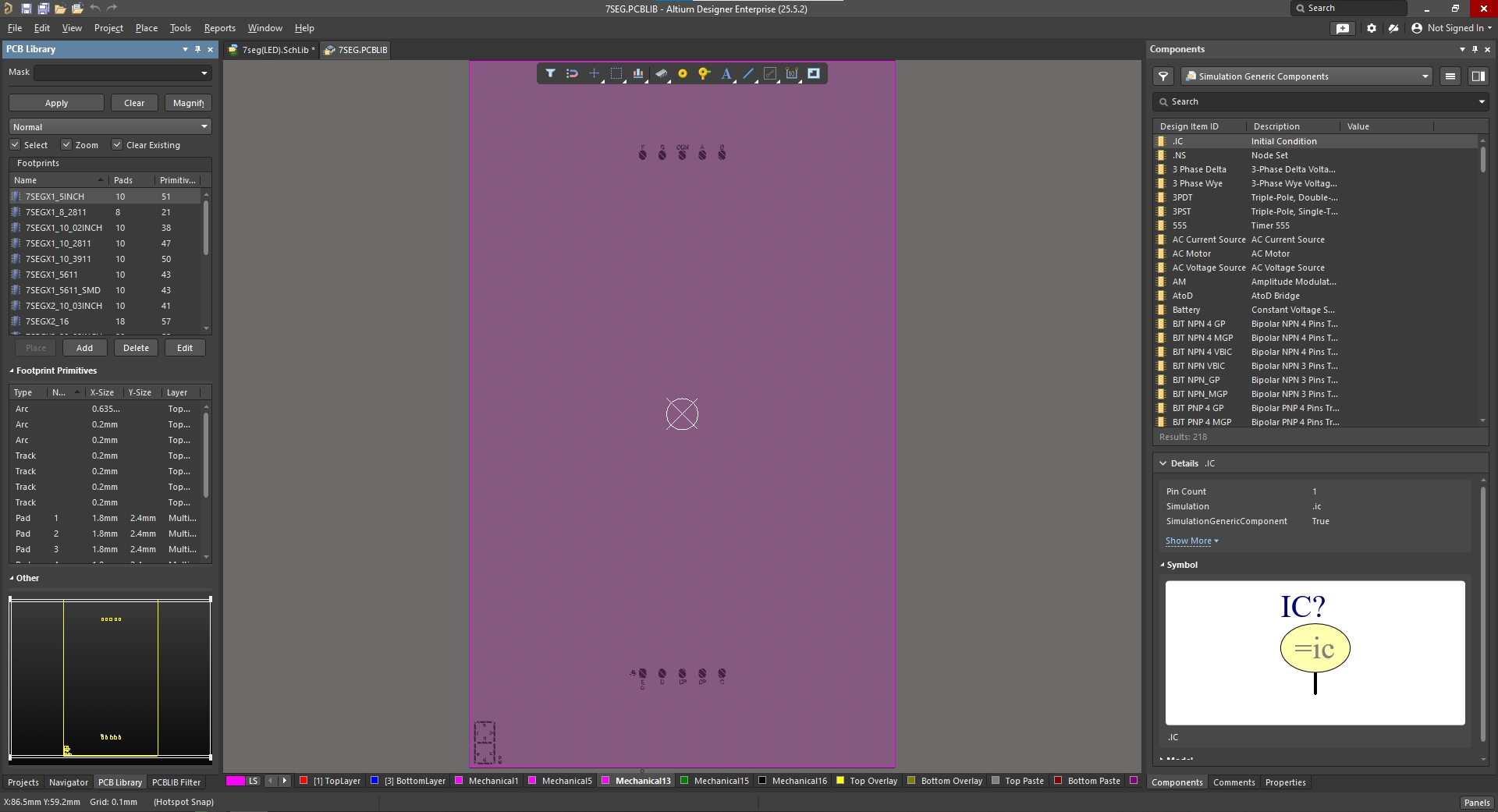

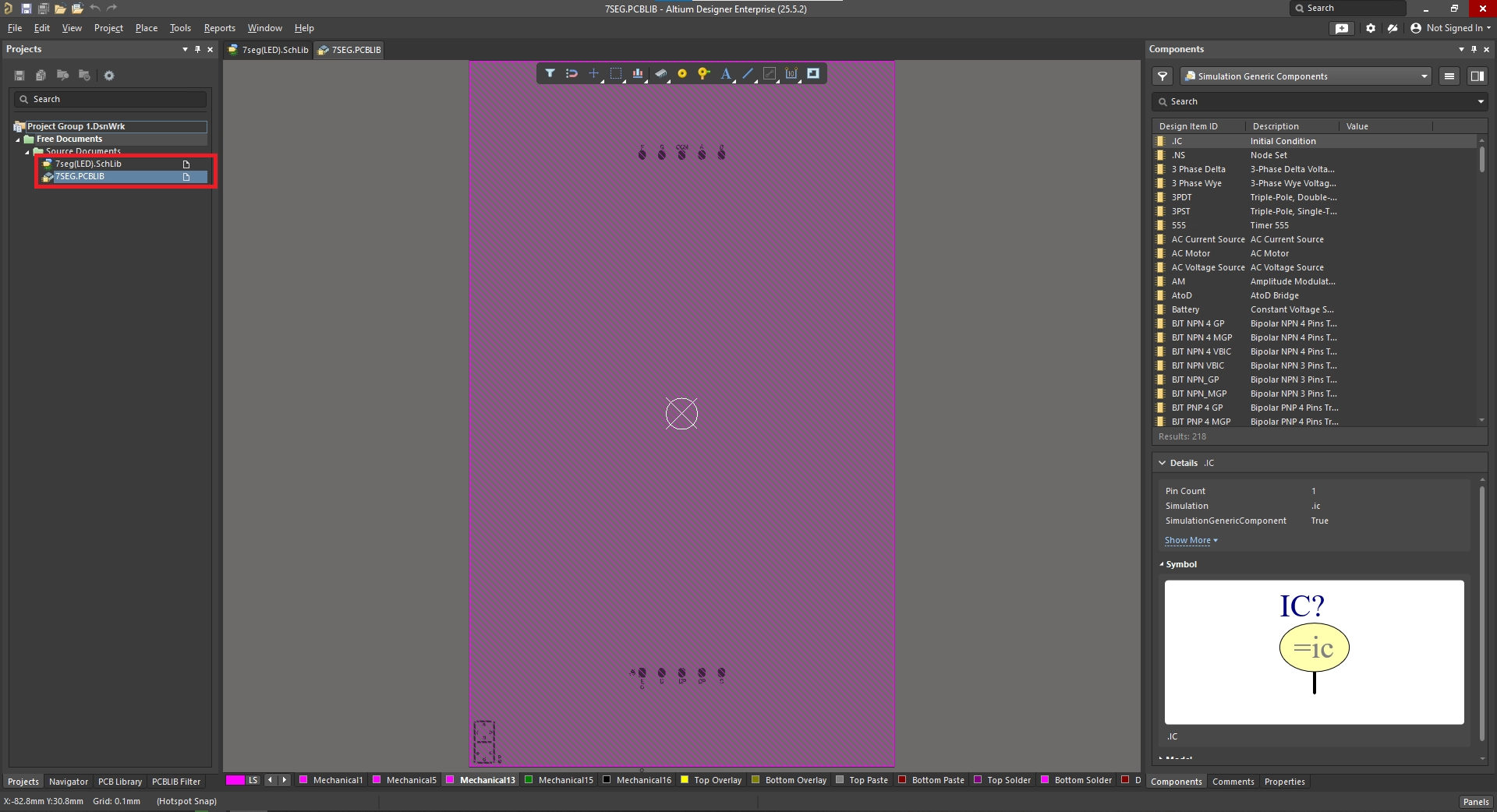

بعد از باز کردن فایلها در آلتیوم توی قسمت projects میتونیم اونها رو مشاهده کنیم.
حالا باید بیایم و این ها رو یک کتابخونه کنیم.

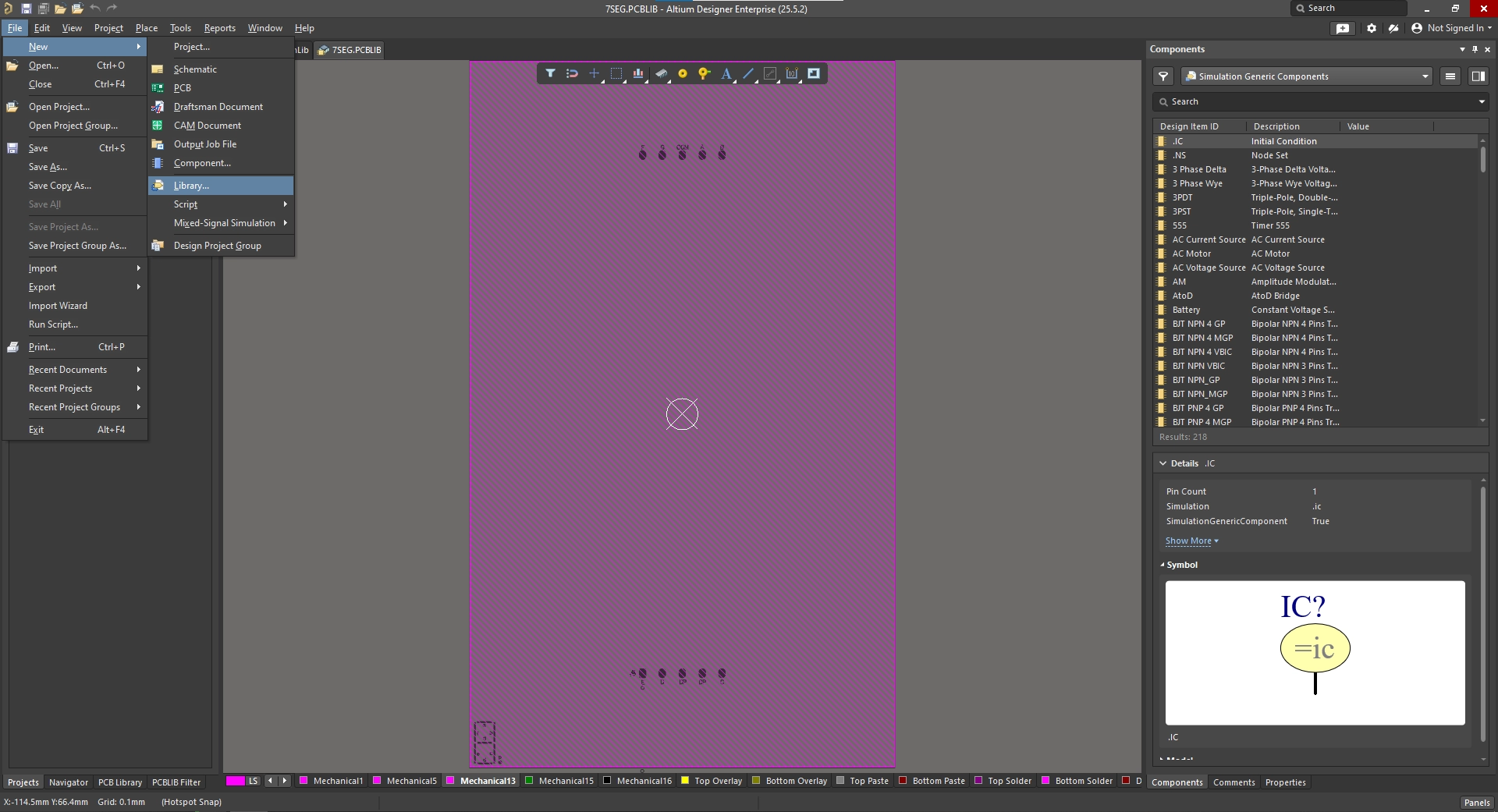

از قسمت file/new/Library کلیک میکنیم.

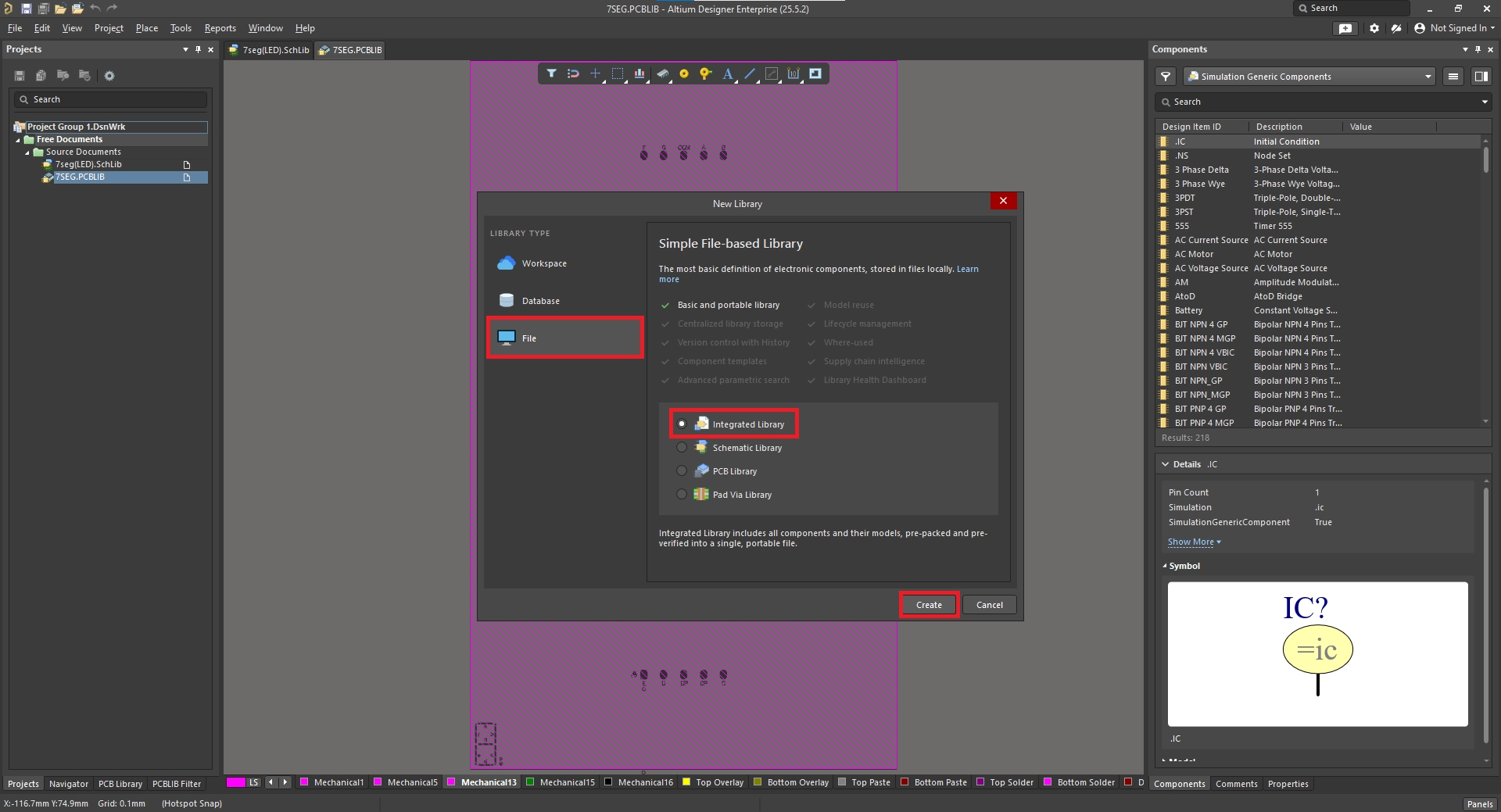

و بعد از باز شدن سربرگ طبق عکس تنظیمات رو اعمال میکنیم و روی create کلیک میکنیم.
مشاهده میکنیم که در قسمت projects یک کتابخونه اضافه شده.
حالا ما باید شماتیک و PCB رو به این کتابخونه اضافه کنیم که با drag and drop فایلها رو
به کتابخونه اضافه میکنیم که بهصورت عکس زیر میشه.
باید برای این کتابخونه یک اسم دلخواه انتخاب کنیم و محل ذخیره اون رو مشخص کنیم.

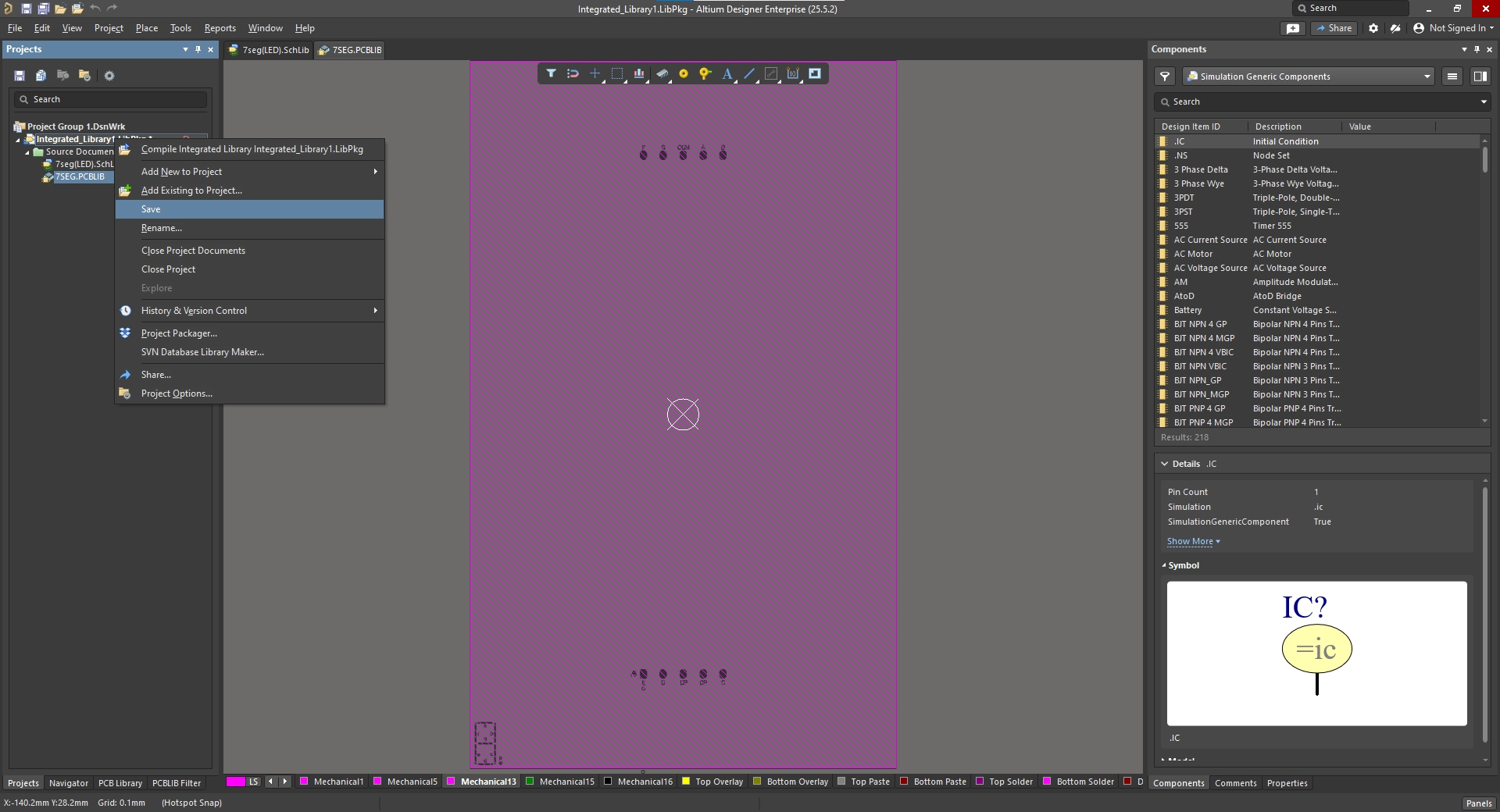

برای این کار روی کتابخونه کلیک راست میکنیم و روی SAVE میزنیم.

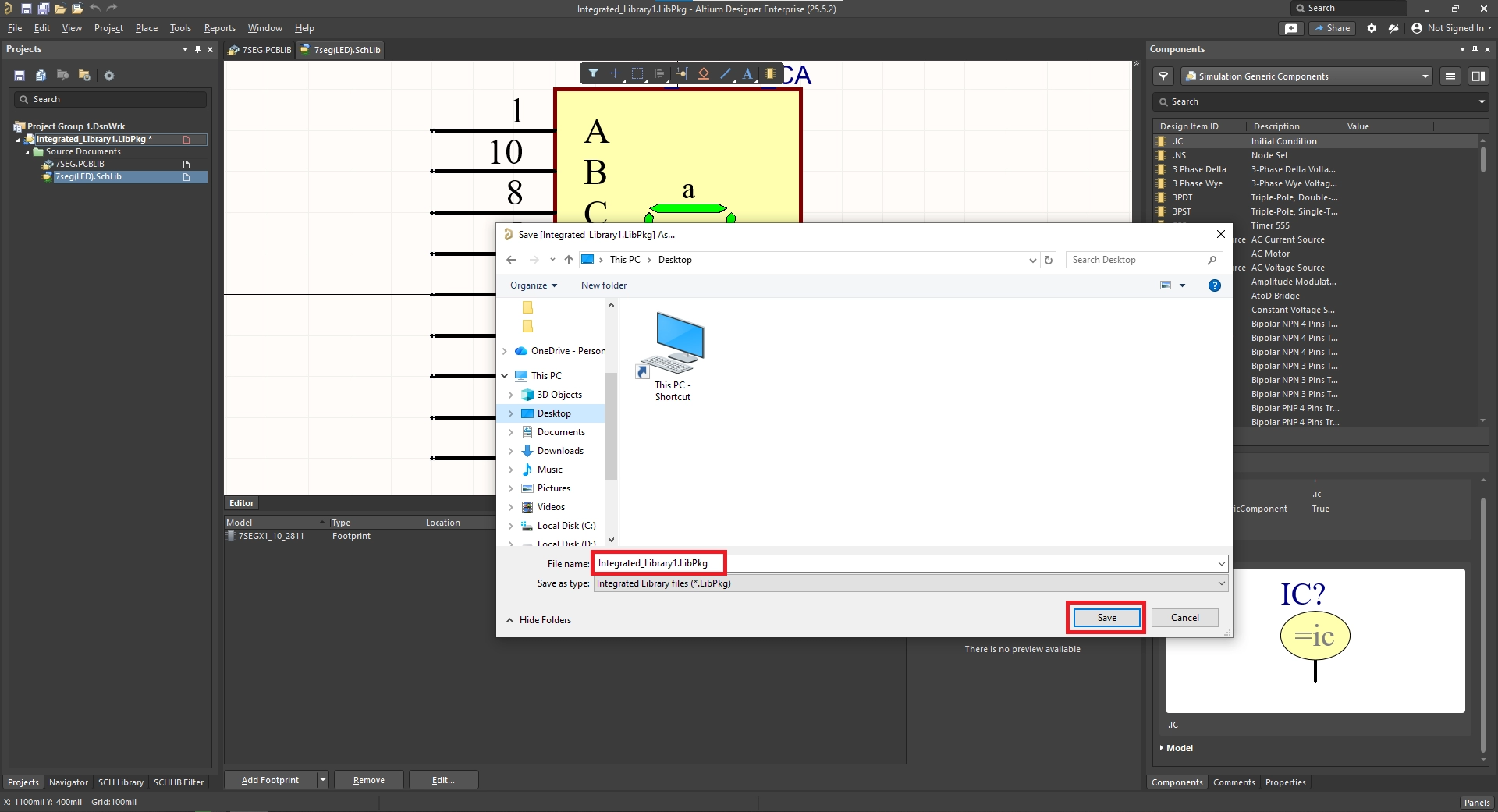

سربرگ باز شده اسم کتابخونه و محل ذخیره رو مشخص میکنیم.
بعد از انجام مراحل بالا باید از این کتابخونه یک خروجی بگیریم که پسوندLibPkg داشته باشه و آلتیوم اون رو بهعنوان یک کتابخونه نصبی بتونه بشناسه.

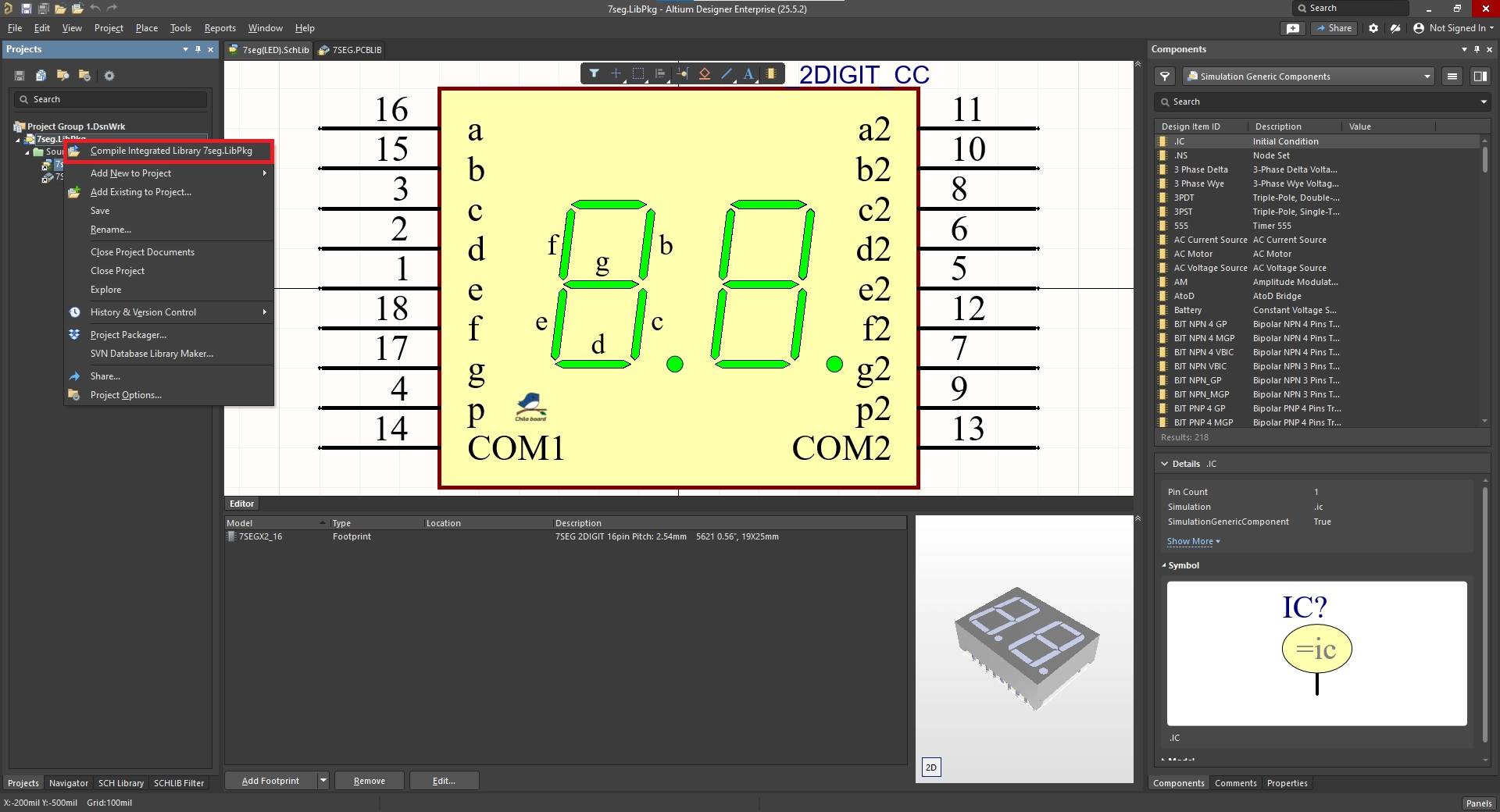

برای این کار روی کتابخونه کلیک راست میکنیم و اولین گزینه رو میزنیم.

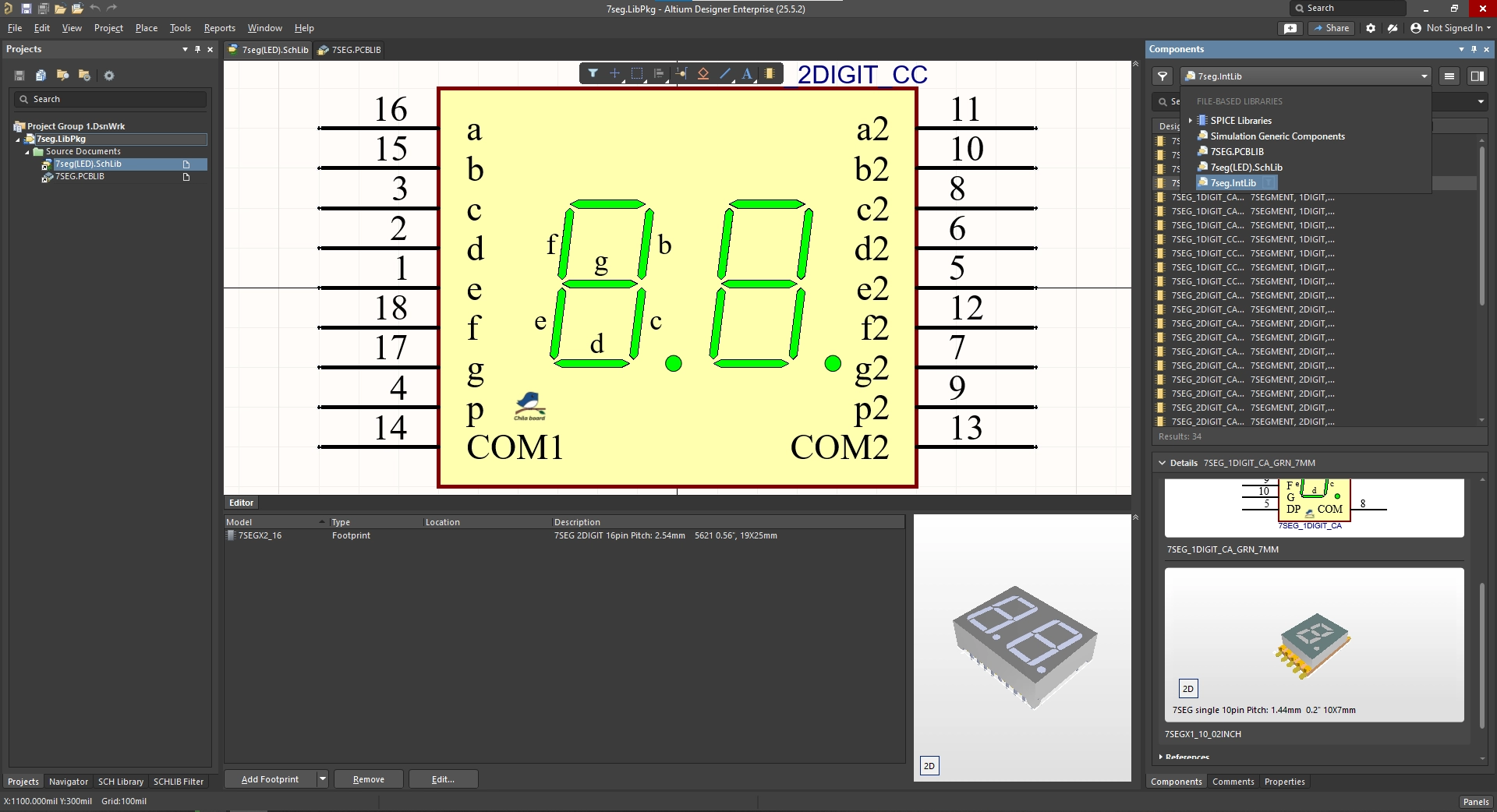

آلتیوم یک پوشه به نام ( (Project Outputs for….در محلی که قبلاً مشخص کردیم میسازه و کتابخونه رو داخل اونجا قرار میدهد که دیگه کار تمومه و میتونیم از قسمتی که کتابخونه ها هستن به اون دسترسی داشته باشیم و از اون استفاده کنیم.
