AVR DDS چیست و چه کاربردی دارد؟

در واقع DDS که مخفف Direct Digital Synthesis است ، به روشی گفته می شود که به صورت دیجیتال سیگنال های پریودیک و آنالوگ تولید می شود. DDS کاربرد های زیادی پیدا کرده است از مولد سیگنال تا سینتی سایزر های صوتی .
در این پروژه قصد ما ساخت یک سیگنال ژنراتور دیجیتال است که با استفاده از تکنیک DDS و میکرو پردازنده AVR قادر به تولید شکل موج سینوسی ، مربعی ، دندانه اره ای و… باشد.
با توجه به محدودیت های فرکانسی موجود در AVR ، مبدل ما قادر به تولید 0 تا 65 کیلوهرتز با دقت یک هرتز خوهد بود. که البته به کمک آپمپ LM358 دامنه 0 تا 10 ولت را به صورت متغییر دارا خواهد بود.

قابلیت ها :

1. مدار ساده و با کمترین امان های ممکن
2. خروجی فرکانس بالا تا 8 مگاهرتز
3. خروجی DDS با کنترل دامنه و و آفست ولتاژ
4. تولید سیگنال ، سینوسی ، مربعی ، دندانه اره ای ، مثلثی ، ECG و نویزی
5. دارای نمایشگر ال سی دی 2*16

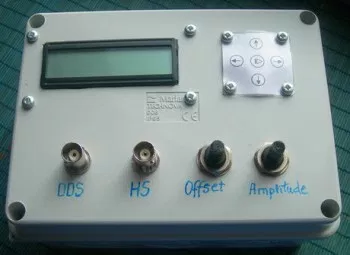

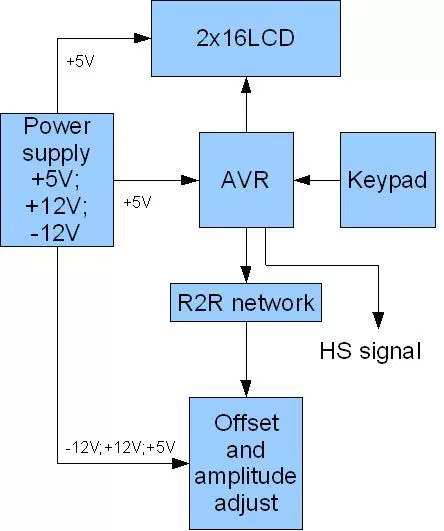

بلوک دیاگرام

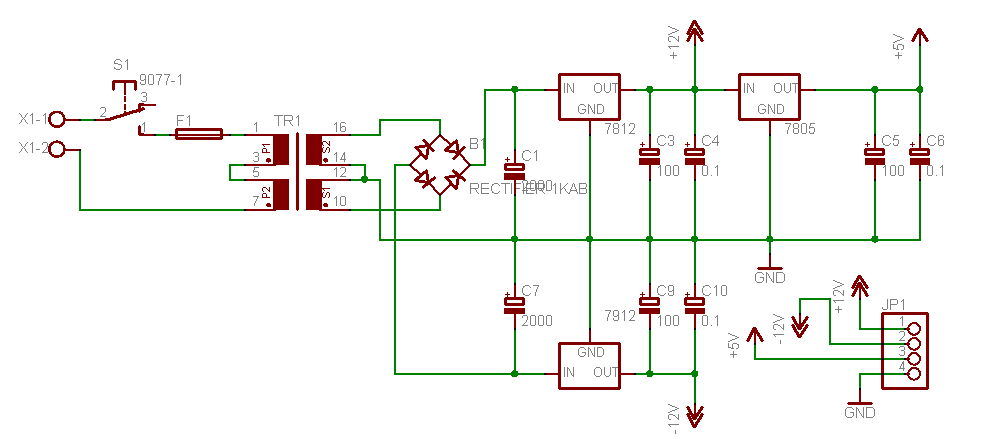

همانطور که در تصویر بالا می بنید ، مدار نیاز به چند ولتاژ مختلف دارد که ولتاژ های +12 و -12 برای قسمت آنالوگ یعنی مدار آفست و تقویت کننده نیاز است و +5 هم برای بخش دیجیتال مدار مورد استفاده قرار گرفته است . برای تامین ولتاژ های مورد نظر می توانید از مدار زیر استفاده کنید.

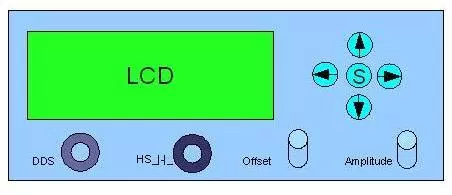

بخش نمایشگر

تمام رویداد های کنترلی مورد نیاز توسط 5 کلید ممکن خواهند بود . دکمه های بالا و پایین برای تغییر مود و جابجا شدن در منو مورد استقاده قرار می گیرند و دکمه های چپ و راست برای کم و زیاد کردن فرکانس خروجی ، دکمه وسط هم برای شروع نوسان سازی و قطع آن مورد ستفاده قرار می گیرد.

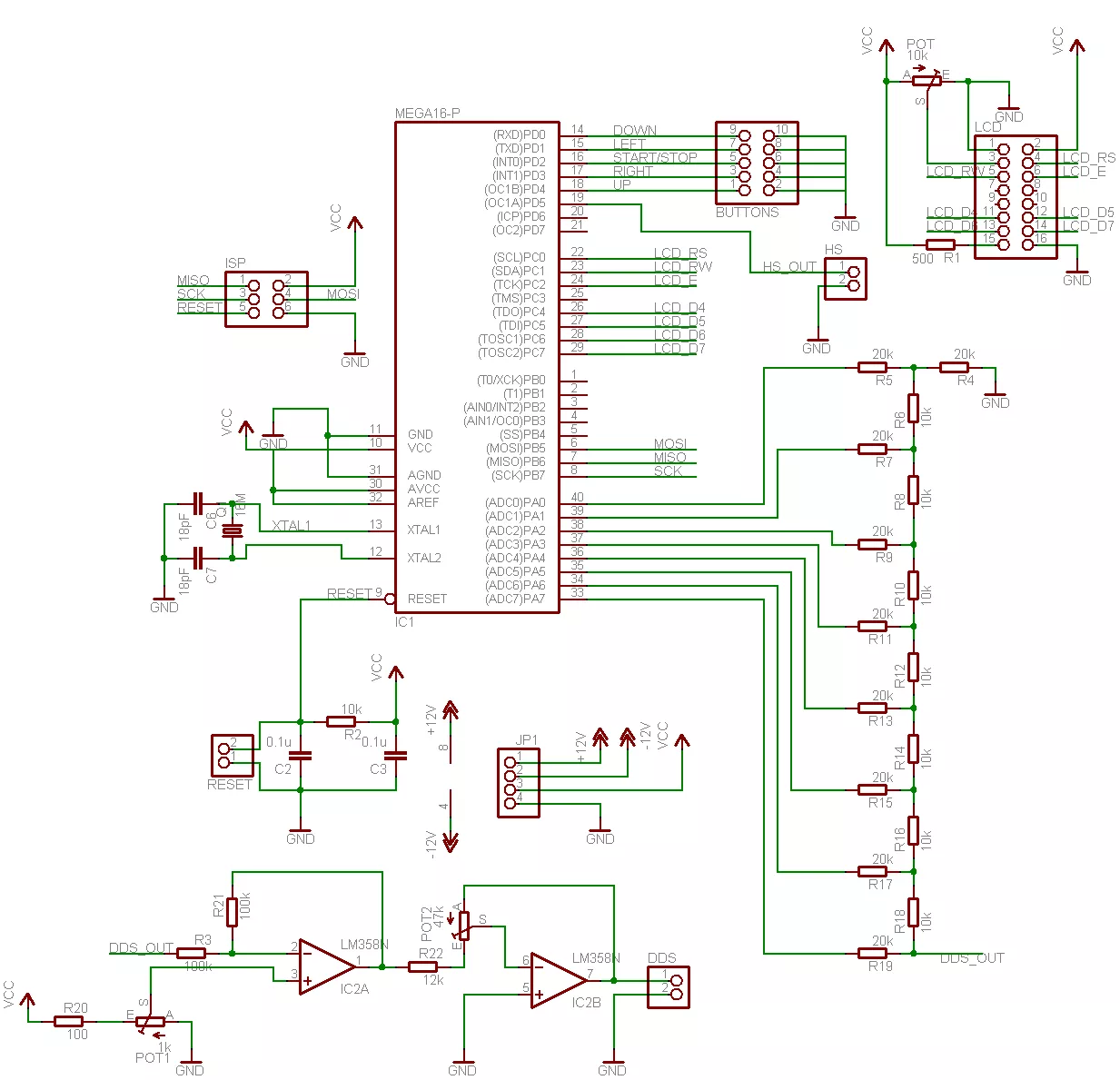

شماتیک

برای مشاهده در ابعاد اصلی بر روی تصویر کلیک کنید

دانلود:

دانلود سورس کد و فایل هگز AVR DDS

منبع اصلی

شکل موج های خروجی :

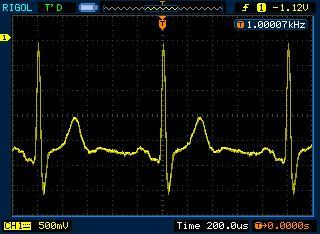

سیگنال ECG

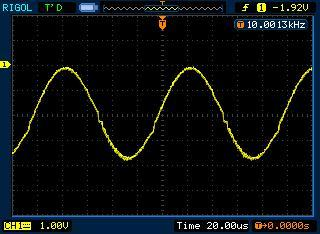

موج سینوسی

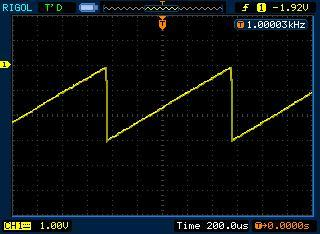

دندانه اره ای

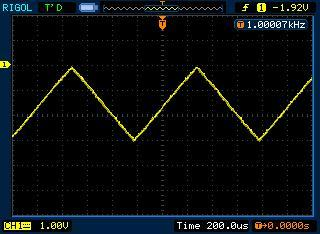

موج مثلثی

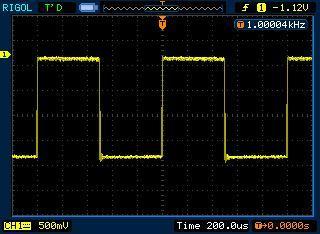

موج مربعی

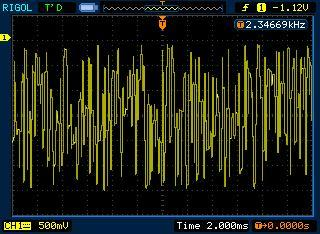

سیگنال نویزی
