سیستم مدیریت انرژی EMS چیست و چه کاربردی و مزایایی دارد؟

انرژی برای سازمان‌ها حیاتی است، اما مدیریت آن اغلب با هزینه‌های بالایی همراه است. مصرف جهانی انرژی در ۴۰ سال گذشته بیش از دو برابر شده و پیش‌بینی می‌شود تا سال ۲۰۴۰ حدود ۳۰ درصد دیگر نیز افزایش یابد. از طرف دیگر، انرژی عامل اصلی تغییرات اقلیمی است و حدود ۶۰ درصد از کل انتشار گازهای گلخانه‌ای جهان را تشکیل می‌دهد.

مدیریت بهتر مصرف انرژی، علاوه بر کمک به حفظ محیط زیست، باعث صرفه‌جویی مالی چشمگیری برای سازمان‌ها می‌شود. برای دستیابی به بهره‌وری پایدار در مصرف انرژی، سازمان‌ها باید از روش‌های سنتی فاصله بگیرند و به سراغ سیستم‌های مدیریت انرژی (EMS) بروند.

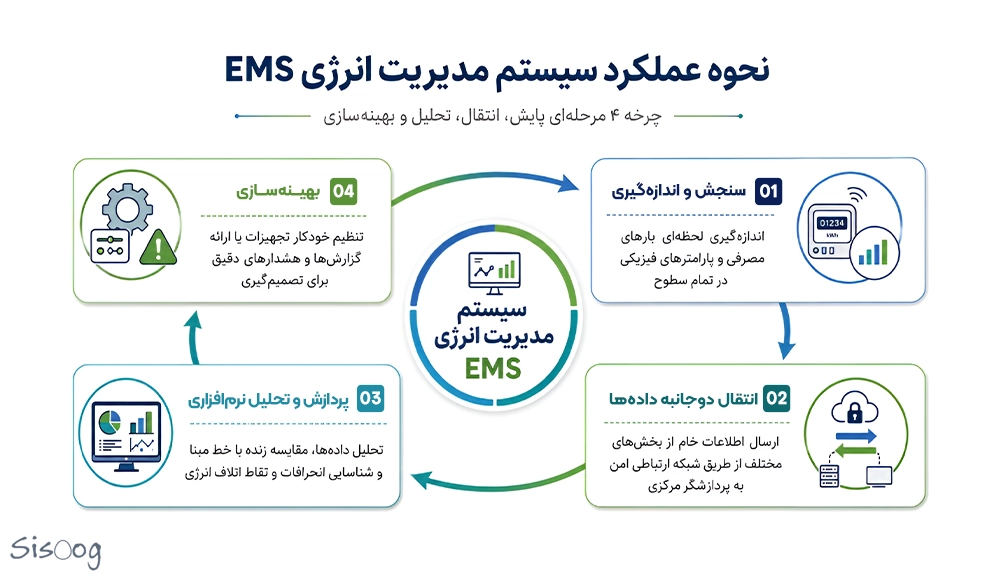

نحوه عملکرد سیستم مدیریت انرژی

عملکرد سیستم مدیریت انرژی بر یک چرخه چهار مرحله‌ای و مداوم استوار است:

1. سنجش و اندازه‌گیری و مانیتورینگ: در مرحله اول، بارهای مصرفی و پارامترهای فیزیکی در تمام سطوح سازمان به‌طور مداوم و در لحظه اندازه‌گیری می‌شوند.
2. انتقال دوجانبه داده‌ها: اطلاعات خام جمع‌آوری‌شده از بخش‌های مختلف، از طریق یک شبکه ارتباطی امن به پردازشگر مرکزی ارسال می‌شود.
3. پردازش و تحلیل نرم‌افزاری: سیستم با تحلیل داده‌های دریافتی و مقایسه هم زمان آن‌ها با مقدار مبنا، الگوهای نامتعارف، انحرافات عملیاتی و نقاط اتلاف انرژی را شناسایی می‌کند.
4. بهینه‌سازی: در گام آخر، سیستم بر اساس تحلیل‌ها یا به‌طور خودکار تنظیمات تجهیزات را برای کاهش مصرف تغییر می‌دهد و یا گزارش‌ها و هشدارهای دقیق را برای تصمیم‌گیری در اختیار مدیران قرار می‌دهد تا اقدامات مورد نیاز انجام شود.

تفاوت و ارتباط سیستم مدیریت انرژی با اسکادا (SCADA)

برای درک بهتر فرآیندی که درباره آن صحبت کردیم، باید بدانیم EMS چگونه در کنار سیستم نظارت بر کنترل و نمایش دهنده داده  (SCADA) کار می‌کند:

تفاوت‌ و ارتباط سیستم مدیریت انرژی با سیستم مدیریت ساختمان (BMS)

یکی از موضوعات مهم در طراحی و مدیریت مجتمع‌های بزرگ و صنایع، شناخت تفاوت ساختاری میان EMS و BMS یا BAS است. با اینکه هر دو سیستم در بخش نظارت بر تاسیسات با یکدیگر اشتراک دارند، اما از نظر هدف، سطح پردازش داده‌ها و رویکرد تحلیلی، تفاوت‌های مهمی بین آن‌ها وجود دارد.

عملکرد و نقش سیستم مدیریت ساختمان

سیستم مدیریت ساختمان بیشتر روی کنترل خودکار تجهیزات الکترومکانیکی مانند سیستم‌های تهویه مطبوع (HVAC)، روشنایی، پمپ‌ها و تجهیزات ایمنی تمرکز دارد. هدف اصلی این سیستم، حفظ شرایط محیطی مناسب برای ساکنان، زمان‌بندی عملکرد تجهیزات و نظارت بر وضعیت فیزیکی آن‌ها است.

به‌طور کلی، BMS تحلیل عمیقی درباره بهینه‌سازی مصرف انرژی یا کاهش هزینه‌ها انجام نمی‌دهد.

عملکرد و نقش سیستم مدیریت انرژی

در مقابل، سیستم مدیریت انرژی در یک لایه بالاتر و با رویکردی تحلیلی عمل می‌کند. این سیستم وظیفه نظارت، تحلیل و بهینه‌سازی مصرف انرژی را بر عهده دارد. بررسی الگوهای مصرف، تحلیل روندهای بلندمدت، شناسایی عملکردهای غیرعادی و تعیین خط مبنای مصرف انرژی، از مهم‌ترین وظایف EMS هستند. هدف اصلی این سیستم، کاهش هزینه‌های انرژی و افزایش راندمان مصرف منابع است.

ارتباط و یکپارچگی میان EMS و BMS

در معماری‌های هوشمند امروزی، این دو سیستم مکمل یکدیگر هستند و معمولاً به شکل زیر با هم تعامل دارند:

• لایه اجرایی با BMS:
  داده‌های تجهیزات را جمع‌آوری می‌کند و عملیات کنترلی را اجرا می‌کند.
• لایه تحلیلی با EMS:
  داده‌های دریافتی از BMS را تحلیل کرده، الگوریتم‌های بهینه‌سازی را اجرا می‌کند و سپس تنظیمات یا فرمان‌های اصلاحی را به BMS بازمی‌گرداند.

در واقع، BMS مسئول کنترل مستقیم تجهیزات و فرآیندهای اجرایی است، در حالی که EMS نقش تصمیم‌گیر و تحلیل‌گر را برای بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها ایفا می‌کند.

انواع سیستم‌های مدیریت انرژی

سیستم‌های مدیریت انرژی بسته به نوع کاربرد و مقیاس استفاده، به دسته‌های مختلفی تقسیم می‌شوند تا مصرف انرژی را بهینه کنند. مهم‌ترین انواع آن عبارت‌اند از:

✅نکته فنی

معماری سیستم مدیریت انرژی

معماری یک سیستم مدیریت انرژی (EMS) طوری طراحی شده است که جریان پایداری از داده‌ها میان تجهیزات فیزیکی سایت‌های صنعتی و سیستم‌های پردازش اطلاعات ایجاد کند. این معماری شامل لایه‌های سخت‌افزاری و نرم‌افزاری است که امکان نظارت، پیش‌بینی و بهینه‌سازی انرژی را فراهم می‌کنند.

لایه‌های سخت‌افزاری

در سطح میدانی، سخت‌افزارهای مختلف مسئول جمع‌آوری داده‌ها هستند.

• سنسورها و کنتورهای هوشمند:
  این تجهیزات پارامترهایی مانند دما، فشار، جریان بخار، رطوبت و جریان هوای فشرده را اندازه‌گیری می‌کنند. همچنین کنتورهای هوشمند می‌توانند داده‌های الکتریکی را به‌صورت دوطرفه جمع‌آوری کنند.
• پایانه‌های RTU و تجهیزات هوشمند (IED):
  این واحدها رابط بین تجهیزات قدرت، مانند ترانسفورماتورها و خطوط انتقال، و سیستم مرکزی EMS هستند و اطلاعات آنالوگ و دیجیتال را جمع‌آوری و منتقل می‌کنند.
• کنترلرهای محلی: این پانل‌های میدانی دارای ورودی و خروجی‌های یونیورسال (Universal I/O) هستند و به‌صورت مستقل کار می‌کنند تا اگر ارتباط با شبکه مرکزی قطع شد، سیستم همچنان فعال بماند.

لایه‌های نرم‌افزاری و پردازش ابری (Cloud-based EMS)

 بعد از جمع‌آوری داده‌ها، تحلیل آن‌ها در لایه‌های نرم‌افزاری انجام می‌شود:

• پایگاه‌های داده : برای ذخیره‌سازی داده‌های حجیم و تحلیل سریع لحظه‌ای، از دیتابیس‌های پرسرعت استفاده می‌شود تا بتوان الگوهای مصرف غیرمعمول را شناسایی کرد.
• پردازش ابری: در صنایع کوچک یا جایی که نصب سرور محلی اقتصادی نیست، مدیریت انرژی در بستر ابری انجام می‌شود. در این روش، داده‌ها از طریق روتر به سرورهای ابری منتقل شده و تحلیل‌های بهینه‌سازی در داشبوردهای وب نمایش داده می‌شوند.

زیرساخت‌های ارتباطی و شبکه‌های هوشمند

یکپارچگی لایه‌ها به زیرساخت ارتباطی دقیق نیاز دارد:

• پروتکل‌های فیلدباس: برای ارتباط بین گره‌ها از پروتکل‌های استاندارد مثل Modbus/TCP و LonTalk استفاده می‌شود. این پروتکل‌ها می‌توانند روی سیم‌های زوج به‌هم‌تابیده یا بی‌سیم اجرا شوند.
• تعامل‌پذیری: استفاده از پروتکل‌های استاندارد مانند BACnet اجازه می‌دهد تجهیزات مختلف با هم کار کنند و سیستم مدیریت انرژی با اتوماسیون کارخانه (Plant Automation) یکپارچه شود.
• شبکه‌های هوشمند: این شبکه‌ها امکان تبادل دوطرفه اطلاعات بین تأمین‌کننده و مصرف‌کننده را فراهم می‌کنند و به ادغام انرژی‌های تجدیدپذیر و مدیریت پاسخ به تقاضا کمک می‌کنند.

استاندارد ISO 5001

استاندارد بین‌المللی ISO 50001 چارچوبی برای پیاده‌سازی سیستم مدیریت انرژی (EnMS) ارائه می‌دهد. هدف اصلی این استاندارد، کمک به سازمان‌ها برای بهبود مستمر عملکرد انرژی، افزایش بهره‌وری و مدیریت اصولی مصرف انرژی است. اجرای این استاندارد می‌تواند به کاهش هزینه‌های انرژی و کاهش انتشار گازهای گلخانه‌ای منجر شود.

چرخه بهبود مستمر دمینگ (PDCA)

استاندارد ISO 50001 بر پایه چرخه بهبود مستمر «برنامه‌ریزی، اجرا، بررسی و اقدام» (Plan-Do-Check-Act) طراحی شده است. این رویکرد باعث می‌شود فرآیندهای مدیریت انرژی به‌صورت مستمر در فعالیت‌های روزمره سازمان اجرا و بهینه شوند.

ارکان اصلی پیاده‌سازی سیستم مدیریت انرژی

بر اساس الزامات این استاندارد، استقرار سیستم مدیریت انرژی بر چند بخش اصلی استوار است:

• تعهد مدیریت و خط‌مشی انرژی:

حمایت مدیریت ارشد برای تأمین منابع مالی، انسانی و فنی، و همچنین تدوین سیاست‌ها و اهداف کلان انرژی سازمان

• برنامه‌ریزی انرژی:

بررسی فرآیندهای مصرف انرژی، شناسایی بخش‌های پرمصرف، تعیین شاخص‌های عملکرد انرژی (EnPIs) و تعریف برنامه‌های اجرایی

• اجرا و عملیات:

اجرای برنامه‌های تدوین‌شده، آموزش و ارتقای مهارت کارکنان، و اعمال کنترل‌های لازم در طراحی و نگهداری تجهیزات

• بررسی، پایش و بازنگری:

نظارت مداوم بر عملکرد انرژی، مدیریت عدم‌انطباق‌ها، انجام ممیزی داخلی و بازنگری دوره‌ای توسط مدیریت برای بهبود مستمر سیستم

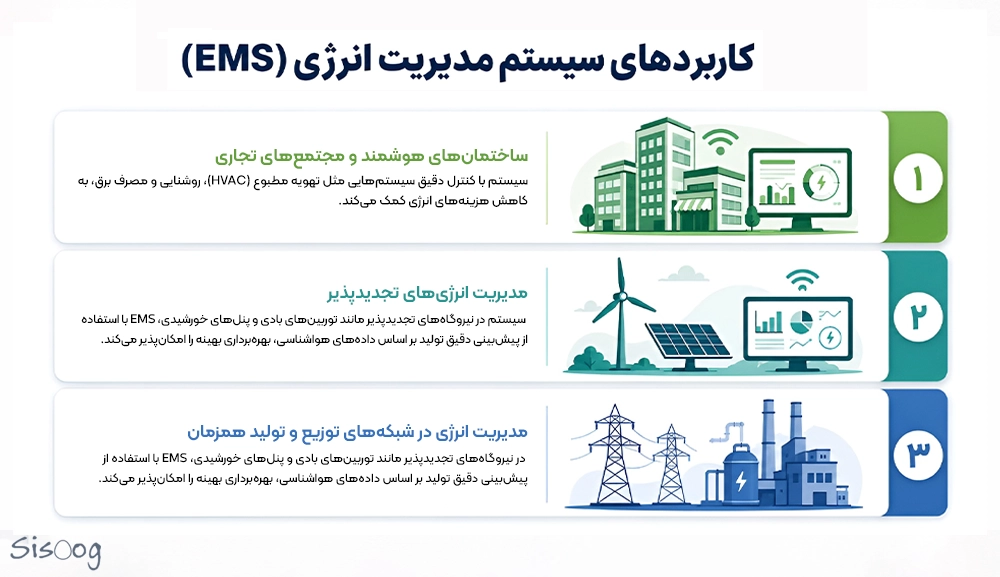

نمونه‌های کاربردی سیستم مدیریت انرژی

سیستم‌های مدیریت انرژی در صنایع مختلف، از ساختمان‌های تجاری بزرگ تا شبکه‌های توزیع انرژی، استفاده می‌شوند تا بهره‌وری را به حداکثر برسانند.

کاربرد در ساختمان‌های هوشمند و مجتمع‌های تجاری

 در ساختمان‌های هوشمند و مراکز تجاری، سیستم مدیریت انرژی ساختمان (BEMS) با کنترل دقیق سیستم‌هایی مثل تهویه مطبوع (HVAC)، روشنایی و مصرف برق، به کاهش هزینه‌های انرژی کمک می‌کند.

• نظارت و هدف‌گذاری: سیستم به‌صورت مداوم مصرف انرژی را زیر نظر می‌گیرد، الگوهای غیرعادی را شناسایی کرده و هشدارهای لازم برای اقدام سریع صادر می‌کند.
• بهینه‌سازی مصرف در فروشگاه‌ها: در سیستم‌های مدیریت انرژی REMS، علاوه بر کنترل روشنایی و تهویه، یخچال‌ها و فریزرها نیز به‌صورت دقیق مدیریت می‌شوند تا هم هزینه برق کاهش یابد و هم کیفیت و سلامت مواد غذایی حفظ شود.

مدیریت انرژی‌های تجدیدپذیر

 در نیروگاه‌های تجدیدپذیر مانند توربین‌های بادی و پنل‌های خورشیدی، EMS با استفاده از پیش‌بینی دقیق تولید بر اساس داده‌های هواشناسی، بهره‌برداری بهینه را امکان‌پذیر می‌کند.

• نظارت از راه دور: در سایت‌هایی مثل موسسه ملی انرژی باد (NIWE)، سیستم مدیریت انرژی با کمک گره‌های تولید و مصرف، داده‌ها را از طریق شبکه‌های سیمی یا بی‌سیم (RS-485/RJ-45) به ایستگاه‌های مرکزی منتقل می‌کند تا توازن تولید و مصرف به‌صورت آنلاین نظارت شود.
• یکپارچه‌سازی: EMS با تحلیل داده‌های هواشناسی و نرخ تولید، نوسانات منابع تجدیدپذیر را با شبکه سراسری هماهنگ کرده و اختلال را به حداقل می‌رساند.

مدیریت انرژی در شبکه‌های توزیع و تولید همزمان

این کاربرد به‌خصوص در صنایع سنگین مانند فولاد و کاغذسازی اهمیت زیادی دارد.

• تولید همزمان: در صنایع کاغذسازی که به حرارت زیادی نیاز دارند، EMS عملکرد بویلرها و سیستم‌های تولید همزمان را طوری تنظیم می‌کند که هم برق و هم حرارت به‌صورت بهینه تأمین شود. این سیستم همچنین در شرایط اضطراری مانند بلایای طبیعی می‌تواند به تأمین برق کمک کند.
• صنایع فولاد: در کوره‌های قوس الکتریکی (Electric Arc Furnace)، سیستم مدیریت انرژی با هماهنگ‌سازی برنامه تولید و تأمین انرژی، از تغییرات لحظه‌ای قیمت برق در بازار استفاده می‌کند و هزینه‌های عملیاتی را کاهش می‌دهد.

کاربرد EMS در صنایع مختلف

۷. مزایا و چالش‌های پیاده‌سازی سیستم EMS

پیاده‌سازی سیستم‌های مدیریت انرژی (EMS) در صنایع و ساختمان‌ها فقط یک تغییر فناوری نیست، بلکه یک تحول استراتژیک محسوب می‌شود. در این بخش از مقاله، مهم‌ترین مزایا و چالش‌های اجرای این سیستم‌ها را بررسی می‌کنیم.

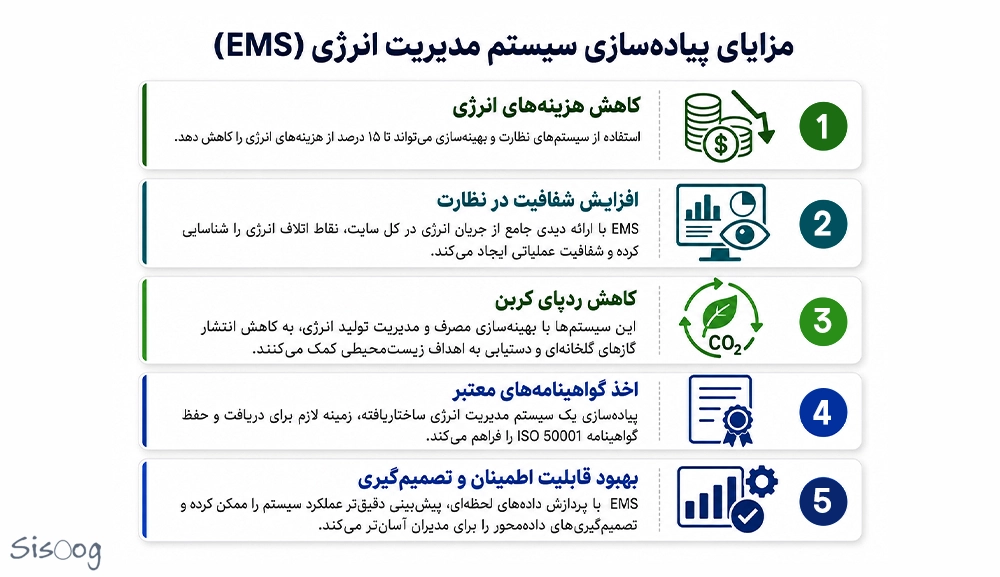

مزایای پیاده‌سازی EMS

اجرای سیستم مدیریت انرژی در صنایع و ساختمان‌ها مزایای قابل توجهی دارد:

• کاهش هزینه‌های انرژی: استفاده از سیستم‌های نظارت و بهینه‌سازی می‌تواند تا ۱۵ درصد از هزینه‌های انرژی را کاهش دهد.
• افزایش شفافیت در نظارت: EMS با ارائه دیدی جامع از جریان انرژی در کل سایت، نقاط اتلاف انرژی را شناسایی کرده و شفافیت عملیاتی ایجاد می‌کند.
• کاهش ردپای کربن: این سیستم‌ها با بهینه‌سازی مصرف و مدیریت تولید انرژی، به کاهش انتشار گازهای گلخانه‌ای و دستیابی به اهداف زیست‌محیطی کمک می‌کنند.
• اخذ گواهینامه‌های معتبر: پیاده‌سازی یک سیستم مدیریت انرژی ساختاریافته، زمینه لازم برای دریافت و حفظ گواهینامه ISO 50001 را فراهم می‌کند.
• بهبود قابلیت اطمینان و تصمیم‌گیری: EMS با پردازش داده‌های لحظه‌ای، پیش‌بینی دقیق‌تر عملکرد سیستم را ممکن کرده و تصمیم‌گیری‌های داده‌محور را برای مدیران آسان‌تر می‌کند.

چالش‌های پیاده‌سازی

 با وجود مزایای زیاد، اجرای سیستم مدیریت انرژی با چالش‌هایی نیز همراه است که باید قبل از پیاده‌سازی به آن‌ها توجه شود:

• نیاز به سرمایه‌گذاری اولیه: راه‌اندازی پلتفرم‌های صنعتی بزرگ یا سیستم‌های مبتنی بر سرور محلی، به سرمایه‌گذاری اولیه و منابع مالی نیاز دارد.
• یکپارچه‌سازی با سیستم‌های قدیمی: هماهنگ کردن EMS با سیستم‌های قدیمی و سخت‌افزارهای متنوع، مانند انواع کنتورها، یکی از چالش‌های مهم فنی و مهندسی است.
• آموزش و تغییر فرهنگ سازمانی: موفقیت EMS فقط به سخت‌افزار وابسته نیست. بخشی از صرفه‌جویی‌های حاصل از EMS به افزایش آگاهی کارکنان، بهبود مدیریت انرژی، نظم در فعالیت‌های روزانه و مسئولیت‌پذیری کارکنان مربوط می‌شود؛ موضوعی که به آموزش مستمر و تغییر فرهنگ سازمانی نیاز دارد.
• مدیریت داده‌ها و امنیت سایبری: انتقال داده‌ها از سیستم‌های اتوماسیون محلی به سطح مدیریت سازمان، به راهکارهای امنیتی قوی نیاز دارد تا از تهدیدات سایبری جلوگیری شده و صحت داده‌ها حفظ شود.

تجربه شما در زمینه چالش‌ها یا مزایای مدیریت انرژی چیست؟ نظرات و سوالات خود را در بخش دیدگاه‌ها با ما به اشتراک بگذارید!

سوالات متداول

۱. استاندارد ISO 50001 چیست و چه کاربردی در مدیریت انرژی دارد؟

استاندارد ISO 50001 یک چارچوب بین‌المللی برای مدیریت انرژی است که به سازمان‌ها کمک می‌کند سیستم مدیریت انرژی (EnMS) خود را ایجاد و اجرا کنند و به‌صورت مستمر بهبود دهند. هدف این استاندارد، بهبود عملکرد انرژی از طریق افزایش بهره‌وری، کاهش مصرف و مدیریت بهتر انرژی است تا سازمان‌ها بتوانند اهداف انرژی و الزامات قانونی خود را آسان‌تر برآورده کنند.

۲. تفاوت اصلی EMS با سیستم مدیریت ساختمان (BMS) چیست؟

سیستم مدیریت ساختمان (BMS یا BAS) بیشتر بر کنترل تجهیزات ساختمان، مانند تهویه و روشنایی، و حفظ راحتی ساکنان تمرکز دارد. اما سیستم مدیریت انرژی (EMS) دیدی گسترده‌تر و تحلیلی‌تر دارد و با بررسی الگوهای مصرف و شناسایی فرصت‌های صرفه‌جویی، به بهینه‌سازی عملکرد سیستم و کاهش هزینه‌ها و مصرف انرژی کمک می‌کند.

۳. تفاوت بین EMS و اسکادا (SCADA) در چیست؟

سیستم SCADA برای نظارت لحظه‌ای و کنترل مستقیم تجهیزات استفاده می‌شود. برای مثال می‌تواند کلیدها را باز و بسته کند یا مقادیر آنالوگ را تغییر دهد. اما EMS یک سیستم تحلیلی و نرم‌افزاری است که داده‌های SCADA را بررسی می‌کند و با استفاده از تحلیل و بهینه‌سازی، به مدیران کمک می‌کند تصمیم‌های بهتری برای کاهش هزینه‌های انرژی بگیرند.

۴. اجزای یک سیستم مدیریت انرژی چیست؟

معماری EMS از سه لایه اصلی تشکیل شده است:

• • لایه اتوماسیون: شامل کنتورها، سنسورها و تجهیزات اندازه‌گیری است که داده‌های خام را جمع‌آوری و آنالیز می‌کنند.
  • لایه انتقال داده: شامل پروتکل‌های ارتباطی مانند Modbus یا TCP/IP است که داده‌ها را از سطح سایت به سرور منتقل می‌کنند.
  • لایه نرم‌افزاری: شامل پایگاه داده‌های صنعتی و داشبوردها است که تحلیل‌ها، گزارش‌ها و بهینه‌سازی‌ها را انجام می‌دهند.

۵. چه نمونه‌هایی از ابزارهای سیستم مدیریت انرژی (EMS) در صنعت وجود دارد؟

برخی از نمونه‌ها عبارتند از:

• • EnergyGATE: بسته‌ای از محصولات Fuji Electric برای مدیریت انرژی در سطح منطقه‌ای (CEMS) و کارخانه‌ای (FEMS)
  • ABB Ability™ Energy Management System: راهکاری صنعتی برای مانیتورینگ، پیش‌بینی و بهینه‌سازی مصرف انرژی در کارخانه‌ها
  • NEC eMS: شامل سیستم‌های EcoMonitor و EnePal برای مدیریت انرژی در ساختمان‌ها و دفاتر

۶. چگونه EMS باعث بهبود بهره‌وری اقتصادی می‌شود؟

 سیستم‌های مدیریت انرژی با نظارت مداوم مصرف و هدف‌گذاری و بهینه‌سازی زمان‌بندی‌ها، اتلاف انرژی را شناسایی و حذف می‌کنند. براساس منابع، اجرای این سیستم‌ها می‌تواند تا ۱۵ درصد در هزینه‌های انرژی صرفه‌جویی ایجاد کند.

۷. آیا برای پیاده‌سازی EMS حتماً به خرید سرور و تجهیزات گران‌قیمت نیاز است؟

خیر. در بسیاری از کاربردها، به‌ویژه برای مجموعه‌هایی با مصرف انرژی متوسط یا پایین مانند مدارس یا فروشگاه‌های کوچک، نیازی به زیرساخت‌های سنگین و سرورهای محلی نیست.

در این موارد، از سیستم‌های مدیریت انرژی مبتنی بر فضای ابری استفاده می‌شود. در این روش، داده‌های مصرف انرژی از طریق روتر یا گیت‌وی به سرورهای ابری ارسال می‌شوند و پردازش و تحلیل در همان بستر انجام می‌گیرد. این رویکرد باعث می‌شود نیاز به سرمایه‌گذاری اولیه بالا برای خرید سرور و تجهیزات تا حد زیادی حذف شود.
