آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

smem

26 بازدید

۱۴۰۴-۰۴-۰۹

10 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

سیستم ماهواره‌ای ناوبری جهانی (GNSS) یک فناوری پیشرفته و حیاتی است که در زمینه ناوبری و تعیین موقعیت مکانی در سراسر جهان مورد استفاده قرار می‌گیرد. این سیستم با استفاده از شبکه‌ای از ماهواره‌ها، امکان تعیین موقعیت دقیق و زمان‌بندی هماهنگ را برای کاربران در هر نقطه از کره زمین فراهم می‌کند.

GNSS شامل چندین سیستم ماهواره‌ای است که توسط کشورهای مختلف راه‌اندازی شده‌اند، از جمله سیستم موقعیت‌یاب جهانی (GPS) ایالات متحده، سیستم گلوناس (GLONASS) روسیه، سیستم بیدو (BeiDou) چین و سیستم گالیله (Galileo) اتحادیه اروپا. هر یک از این سیستم‌ها دارای ماهواره‌های متعددی هستند که در مدار زمین قرار دارند و سیگنال‌هایی را ارسال می‌کنند که توسط گیرنده‌های GNSS روی زمین دریافت می‌شوند.

این فناوری در طیف وسیعی از کاربردها از جمله ناوبری هوایی و دریایی، نقشه‌برداری، کشاورزی دقیق، مدیریت ناوگان، و حتی در گوشی‌های هوشمند برای تعیین موقعیت مکانی کاربران مورد استفاده قرار می‌گیرد. با ترکیب سیگنال‌ها از چندین سیستم GNSS، دقت و قابلیت اطمینان تعیین موقعیت به طور قابل توجهی افزایش می‌یابد.

در ایران نیز، استفاده از GNSS در بخش‌های مختلف از جمله حمل و نقل، نقشه‌برداری و تحقیقات علمی رو به گسترش است. با توجه به اهمیت این فناوری در توسعه زیرساخت‌ها و بهبود خدمات مکانی، کشورمان نیز در تلاش است تا از مزایای GNSS به بهترین نحو بهره‌برداری کند.

در این بخش، به معرفی اجمالی GNSS و کاربردهای آن پرداختیم و در ادامه، به بررسی بیشتر این فناوری و تاثیر آن بر زندگی روزمره و صنایع مختلف بپردازیم. به برخی از کاربردهای GNSS در صنایع مختلف به شکل زیر است:

1. حمل و نقل و ناوبری

ناوبری هوایی، دریایی و زمینی.
مدیریت ناوگان و ردیابی خودروها.
سیستم‌های کمک راننده (ADAS) و خودروهای خودران.

2. نقشه‌برداری و ژئوماتیک

تهیه نقشه‌های دقیق.
نظارت بر تغییرات زمین‌شناسی.
پروژه‌های ساختمانی و عمرانی.

3. مدیریت بحران و امداد و نجات

ردیابی افراد در مناطق حادثه‌دیده.
نظارت بر بلایای طبیعی مانند زلزله و سیل.

4. توریسم و تفریح

راهنمایی مسافران در مناطق ناشناخته
ردیابی فعالیت‌های ورزشی مانند دویدن و دوچرخه‌سواری

5. انرژی

نظارت بر خطوط انتقال انرژی.
مدیریت منابع انرژی تجدیدپذیر مانند پنل‌های خورشیدی.

درکنار GNSS مفهوم دیگری به نام AGPS وجود دارد که مخفف Assisted GPS یا “جی‌پی‌اس کمک‌دار” است. این فناوری یک روش بهبود یافته از سیستم موقعیت‌یاب جهانی (GPS) است که برای افزایش سرعت و دقت تعیین موقعیت در شرایط دشوار، مانند مناطق شهری با ساختمان‌های بلند یا محیط‌های داخلی، طراحی شده است.

کاربرد و مزایای AGPS

۱. تسریع در تعیین موقعیت

– در GPS معمولی، گیرنده باید سیگنال‌ها را از ماهواره‌ها دریافت کند و این فرایند ممکن است در شرایط نامساعد زمان‌بر باشد. AGPS با استفاده از داده‌های کمکی از منابع دیگر، مانند شبکه‌های موبایل یا Wi-Fi، زمان لازم برای قفل شدن روی ماهواره‌ها (Time to First Fix) را کاهش می‌دهد.

۲. دقت بالاتر در محیط‌های دشوار

– در مناطق شهری با ساختمان‌های بلند یا محیط‌های داخلی، سیگنال‌های GPS ممکن است ضعیف یا مسدود شوند. AGPS با ترکیب داده‌های ماهواره‌ای و اطلاعات از منابع دیگر، دقت تعیین موقعیت را در این شرایط بهبود می‌بخشد.

۳. کاربرد در گوشی‌های هوشمند

– AGPS به طور گسترده‌ای در گوشی‌های هوشمند و دستگاه‌های موبایل استفاده می‌شود. این فناوری به برنامه‌های ناوبری، نقشه‌برداری و برنامه‌های مبتنی بر موقعیت مکانی کمک می‌کند تا سریع‌تر و دقیق‌تر کار کنند.

۴. کاهش مصرف انرژی

– با تسریع در فرایند تعیین موقعیت، AGPS مصرف انرژی دستگاه را کاهش می‌دهد، که برای دستگاه‌های موبایل با باتری محدود بسیار مهم است.

۵. کاربرد در اینترنت اشیا (IoT)

– در دستگاه‌های IoT که نیاز به تعیین موقعیت دارند، AGPS می‌تواند کارایی را بهبود بخشد. به عنوان مثال، در ردیابی دارایی‌ها، مدیریت ناوگان یا حتی در دستگاه‌های پوشیدنی.

۶. حمایت از خدمات مبتنی بر موقعیت مکانی

– AGPS به خدمات مبتنی بر موقعیت مکانی، مانند تبلیغات هدفمند، خدمات امدادی و برنامه‌های اجتماعی، کمک می‌کند تا دقیق‌تر و کارآمدتر عمل کنند.

در ایران نیز، با توجه به گسترش استفاده از گوشی‌های هوشمند و خدمات مبتنی بر موقعیت مکانی، AGPS نقش مهمی در بهبود تجربه کاربران و ارائه خدمات دقیق‌تر ایفا می‌کند اما متاسفانه پس از تحریم ها استفاده از این فناوری دچار مشکل شده است هرچند که خوشبختانه ماژول کویکتل از این قابلیت پشتیبانی میکند. در ادامه به بررسی کاربردهای GNSS در اینترنت اشیا میپردازیم.

کاربردهای GNSS در اینترنت اشیا (IoT)

GNSS به عنوان یک فناوری کلیدی، نه تنها در صنایع سنتی بلکه در حوزه‌های نوین مانند IoT نیز نقش حیاتی ایفا می‌کند. با ادغام GNSS با سایر فناوری‌ها مانند حسگرها، ارتباطات بی‌سیم و هوش مصنوعی، امکان ایجاد سیستم‌های هوشمند و کارآمدتر فراهم می‌شود. در ایران نیز، با توجه به نیازهای توسعه‌ای و اهمیت دقت در موقعیت‌یابی، استفاده از GNSS در حال گسترش است و می‌تواند به بهبود زیرساخت‌ها و خدمات در بخش‌های مختلف کمک کند. برخی از کاربردهای آن عبارتند از:

1. ردیابی دارایی‌ها

ردیابی کالاها در زنجیره تأمین.
نظارت بر تجهیزات گران‌قیمت مانند ماشین‌آلات صنعتی.

2. شهر هوشمند

مدیریت ترافیک و پارکینگ.
نظارت بر زیرساخت‌های شهری مانند روشنایی و زباله.

3. کشاورزی هوشمند

نظارت بر شرایط خاک و آب و هوا.
کنترل خودکار سیستم‌های آبیاری.

4. سلامت و تناسب اندام

ردیابی فعالیت‌های ورزشی.
نظارت بر بیماران در خانه.

5. حفاظت از محیط زیست

ردیابی حیوانات در طبیعت.
نظارت بر تغییرات آب و هوایی و آلودگی.

6. امنیت

ردیابی وسایل نقلیه و اشیاء ارزشمند.
سیستم‌های هشداردهی در مواقع خطر.

همانطور که مشاهده کردید GNSS در تمام صنایع و مخصوصا در پروژه های IOT اهمیت بالایی دارد. خوشبختانه ماژولی که استفاده میکنیم از این قابلیت و قابلیتهای بیشتری که در پستهای قبل مشاهده کردید پشتیبانی میکند که این ماژول را به گزینه ی بسیار خوبی برای پروژه های مرتبط تبدیل میکند. در این پست قصد داریم که راه اندازی GNSS را باهم بررسی کنیم.

راه اندازی GNSS

قبل از اینکه به بررسی برنامه بپردازیم لازم است این نکته را خاطرنشان کنم که باید ماژول شما از نوع (AA) باشد تا قابلیت GNSS را پشتیبانی کند اما چنانچه این ماژول را در دسترس ندارید میتوانید همچنان از ادامه این آموزش استفاده کنید چراکه با بعضی از قابلیتهایی که در ماژول فعلیتان وجود دارد آشنا میشوید.

در اینجا میخواهم ابتدا شما را با ابزاری که برای دیدن داده (لاگ) برنامه استفاده میکنیم آشنا کنم. برای اینکار از برنامه coolwatcher استفاده میکنیم به این صورت که برنامه coolwatcher را اجرا کرده و پورت مناسب (AP LOG) را انتخاب میکنیم و داده ها را دریافت میکنیم. اگر از ویندوز استفاده میکنید بجز انتخاب صحیح پورت چالش دیگری ندارید اما چنانچه از لینوکس استفاده میکنید لازم است تا تنظیمات را به صورت زیر انجام دهید.

cd ~/.wine/dosdevices/
ln -s /dev/ttyUSB4 COM4
wine regedit
Got to HKEY_LOCAL_MACHINE,Software,Wine,Ports
select add string and then add COM4 as name and /dev/ttyUSB4 as value finally close it.
wineserver -k
wine coolwatcher_usb.exe

cd ~/.wine/dosdevices/

ln -s /dev/ttyUSB4 COM4

wine regedit

Got to HKEY_LOCAL_MACHINE,Software,Wine,Ports

select add string and then add COM4 as name and /dev/ttyUSB4 as value finally close it.

wineserver -k

wine coolwatcher_usb.exe

با استفاده از کد بالا پورت چهارم که مربوط به داده های مورد انتظار برنامه است را به عنوان COM معرفی میکنیم، زیرا برنامه به دنبال COM است. (ممکن است شماره پورت در سیستم شما متفاوت باشد که در این صورت باید شماره ی دیگری را برای آن درنظر بگیرید و کد بالا را به طور مناسب برای سیستم خود ویرایش کنید.) برای انتخاب پورت صحیح مانند عکس شماره پورت مورد نظر را در قسمت آبی رنگ وارد کنید و روی OK کلیک نمایید.

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

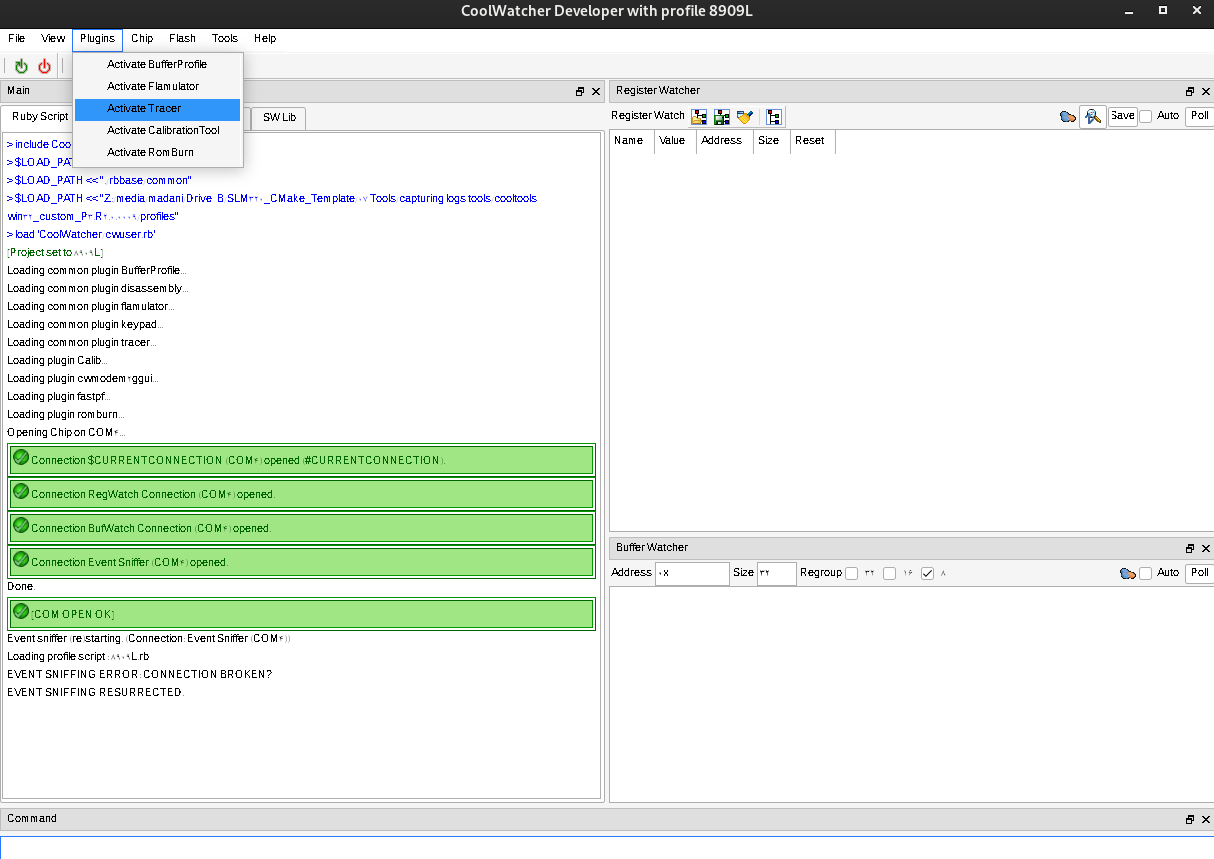

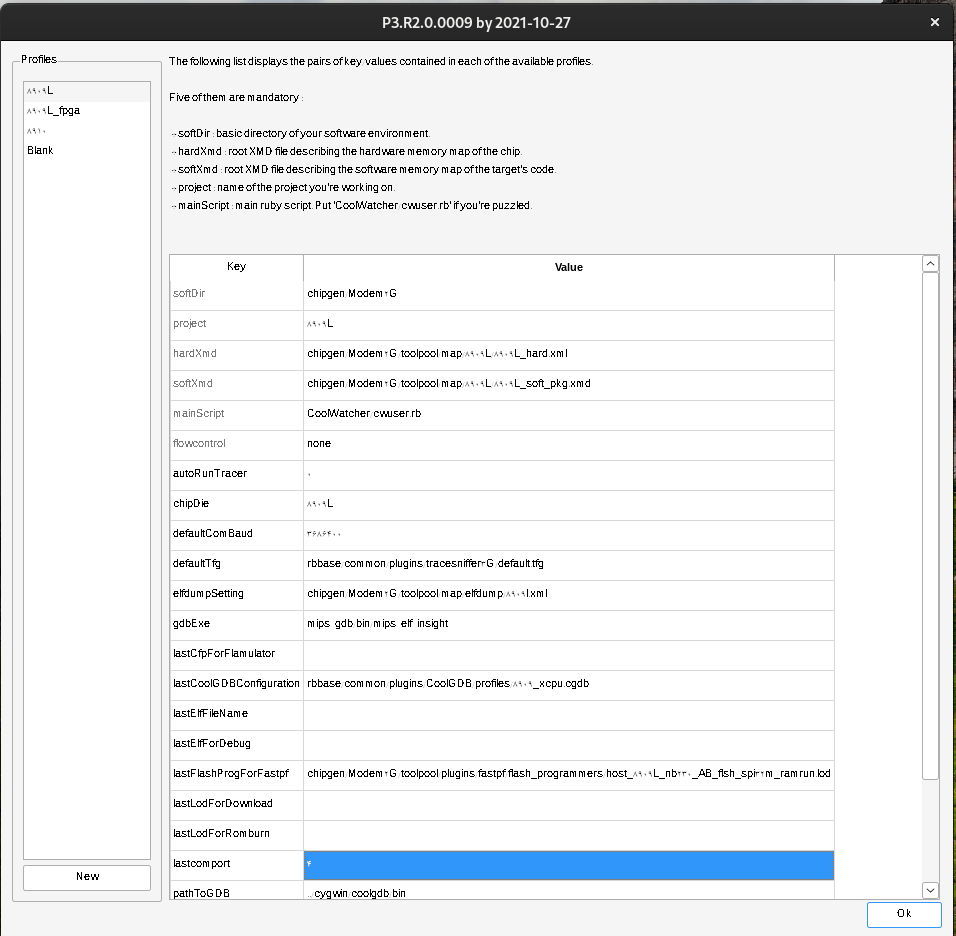

پنجره ای مانند تصور زیر برای شما باز میشود که در آن لازم است مانند تصویر گزینه ی Trace را انتخاب کنید.

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

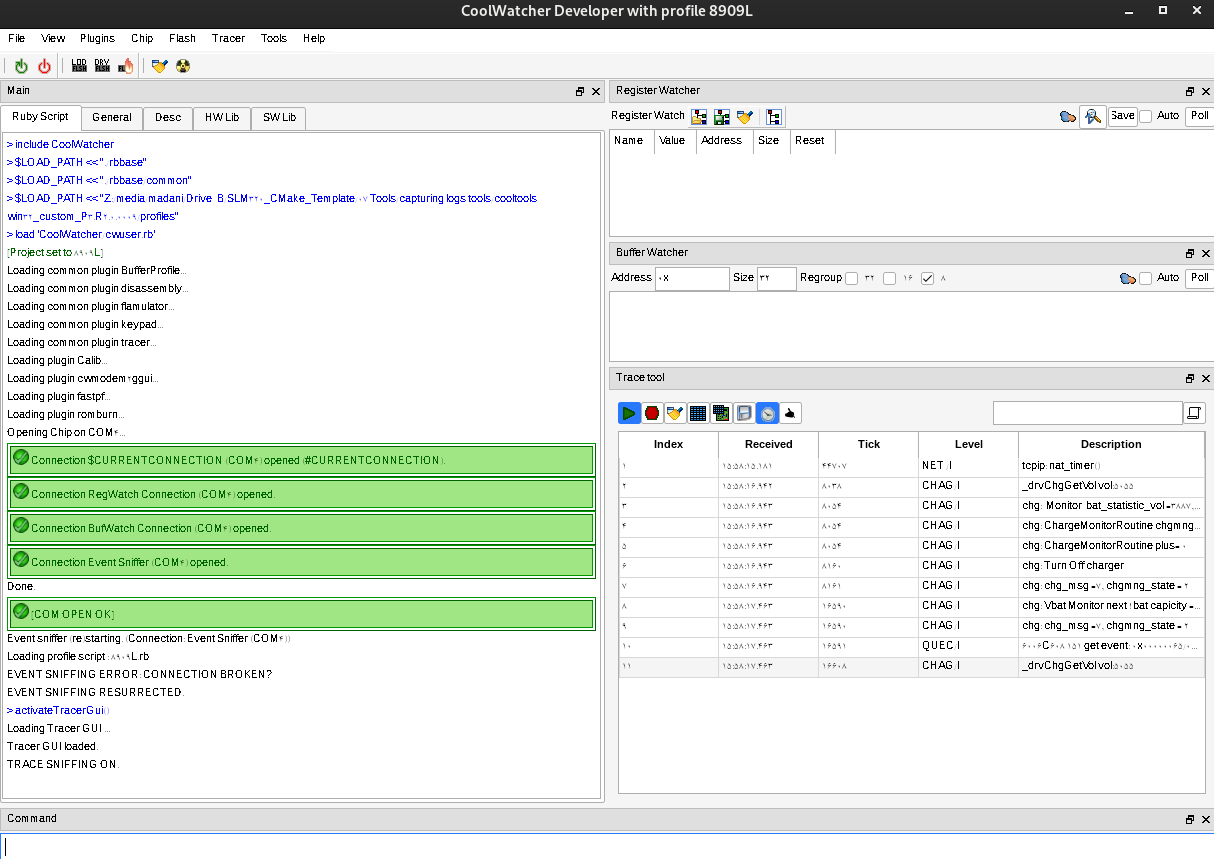

سپس از منوی Trace قسمت Play را انتخاب کنید. حالا باید داده ها را دریافت کنید.

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

برای استفاده از GNSS ابتدا نیاز است که از فایل ql_init.c تابع ql_gnss_app_init از حالت کامنت خارج کنید و سپس مانند آنچه در آموزش قبل داشتیم برنامه را کامپایل کنید. قسمتی که باید از کامنت خارج کنید:

#ifdef QL_APP_FEATURE_GNSS
    ql_gnss_app_init();
#endif

#ifdef QL_APP_FEATURE_GNSS

ql_gnss_app_init();

#endif

مانند آنچه در آموزش قبل دیدیم کد ما سه قسمت دارد که تکرار نمیکنم و در عوض میخواهم شما را با استفاده از UART برای دریافت پیامهای GPS آشنا کنم. برای اینکه استفاده از UART را به طور جامع یادبگیرید میتوانید به مثال مربوط در فایل ql_init.c یعنی تابع ql_uart_app_init مراجعه کنید هرچند که اینجا چیزی که به آن نیاز دارید را خواهید آموخت. برای استفاده از UART ابتدا لازم است که کتابخانه مربوط را اضافه کنیم:

#include "ql_pin_cfg.h"
#include "ql_uart.h"

1 2	#include "ql_pin_cfg.h" #include "ql_uart.h"

نیاز است که کتابخانه ql_pin_cfg را از فایلهای پروژه (با استفاده از مثالها) پیدا کنید و در دایرکتوری inc مثال gnss کپی کنید. سپس به سراغ کد میرویم. کد ما دو تابع دارد که یکی به عنوان تابع فراخوان (callback) و دیگری به عنوان تابع اصلی مورد استفاده قرار میگیرد. تابع اصلی به شکل زیر است:

void gnss_uart_log(const char *format, ...)
{
    char buffer[UART_LOG_BUFF_SIZE];  // Local buffer
    va_list args;

    va_start(args, format);
    vsnprintf(buffer, sizeof(buffer) - 3, format, args);  // Reserve space for "\r\n"
    va_end(args);

    strcat(buffer, "\r\n");  // Automatically add "\r\n"

    int ret = 0;

    ql_uart_config_s uart_cfg = {0};

    uart_cfg.baudrate = QL_UART_BAUD_115200;
    uart_cfg.flow_ctrl = QL_FC_NONE;
    uart_cfg.data_bit = QL_UART_DATABIT_8;
    uart_cfg.stop_bit = QL_UART_STOP_1;
    uart_cfg.parity_bit = QL_UART_PARITY_NONE;

    ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);
    ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);
    ret = ql_uart_open(QL_UART_PORT_1);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

    if (QL_UART_SUCCESS == ret) {
        ret = ql_uart_register_cb(QL_UART_PORT_1, gnss_ql_uart_notify_cb_main);
        ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);
        ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));
    }
}

void gnss_uart_log(const char *format, ...)

{

char buffer[UART_LOG_BUFF_SIZE]; // Local buffer

va_list args;

va_start(args, format);

vsnprintf(buffer, sizeof(buffer) - 3, format, args); // Reserve space for "\r\n"

va_end(args);

strcat(buffer, "\r\n"); // Automatically add "\r\n"

int ret = 0;

ql_uart_config_s uart_cfg = {0};

uart_cfg.baudrate = QL_UART_BAUD_115200;

uart_cfg.flow_ctrl = QL_FC_NONE;

uart_cfg.data_bit = QL_UART_DATABIT_8;

uart_cfg.stop_bit = QL_UART_STOP_1;

uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);

ret = ql_uart_open(QL_UART_PORT_1);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {

ret = ql_uart_register_cb(QL_UART_PORT_1, gnss_ql_uart_notify_cb_main);

ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));

}

در این تابع از ellipsis استفاده کردیم که برای ما یک تابع Variadic میسازه که میتونیم ورودیهای متفاوتی بهش بدیم. اگر در این مورد اطلاعات کافی ندارید به آموزشهای C مراجعه کنید. بجز چیزی که گفته شد تابع ما نکته خاصی نداره.

به ترتیب ابتدا متغییرها رو تعریف میکنیم و بعد از اون تنظیمات UART را روی چیزی که لازم داریم قرار میدیم، در آخر هم با بررسی شرط اعمال شدن موفق تنظیماتی که انجام دادیم، پیام را ارسال میکنیم یا توسط تابع فراخوان آن را دریافت میکنیم. تابع فراخوان به شکل زیر است:

#include "ql_pin_cfg.h"
#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512  // Buffer size for formatted output
#define QL_UART_RX_BUFF_SIZE                2048
#define QL_UART_TX_BUFF_SIZE                2048
#define MIN(a,b) ((a) < (b) ? (a) : (b))
#define QL_VIRT_AT_RX_BUFF_SIZE             1024

void gnss_ql_uart_notify_cb_main(unsigned int ind_type, ql_uart_port_number_e port, unsigned int size)
{
    unsigned char *recv_buff = calloc(1, QL_UART_RX_BUFF_SIZE+1);
    unsigned int real_size = 0;
    int read_len = 0;

    switch(ind_type)
    {
        case QUEC_UART_RX_OVERFLOW_IND:  //rx buffer overflow
        case QUEC_UART_RX_RECV_DATA_IND:
        {
            while(size > 0)
            {
                memset(recv_buff, 0, QL_UART_RX_BUFF_SIZE+1);
                real_size= MIN(size, QL_UART_RX_BUFF_SIZE);

                read_len = ql_uart_read(port, recv_buff, real_size);
                if((read_len > 0) && (size >= read_len))
                {
                    size -= read_len;
                }
                else
                {
                    break;
                }
            }
            break;
        }
        case QUEC_UART_TX_FIFO_COMPLETE_IND:
        {
            break;
        }
    }
    free(recv_buff);
    recv_buff = NULL;
}

#include "ql_pin_cfg.h"

#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512 // Buffer size for formatted output

#define QL_UART_RX_BUFF_SIZE 2048

#define QL_UART_TX_BUFF_SIZE 2048

#define MIN(a,b) ((a) < (b) ? (a) : (b))

#define QL_VIRT_AT_RX_BUFF_SIZE 1024

void gnss_ql_uart_notify_cb_main(unsigned int ind_type, ql_uart_port_number_e port, unsigned int size)

{

unsigned char *recv_buff = calloc(1, QL_UART_RX_BUFF_SIZE+1);

unsigned int real_size = 0;

int read_len = 0;

switch(ind_type)

{

case QUEC_UART_RX_OVERFLOW_IND: //rx buffer overflow

case QUEC_UART_RX_RECV_DATA_IND:

{

while(size > 0)

{

memset(recv_buff, 0, QL_UART_RX_BUFF_SIZE+1);

real_size= MIN(size, QL_UART_RX_BUFF_SIZE);

read_len = ql_uart_read(port, recv_buff, real_size);

if((read_len > 0) && (size >= read_len))

{

size -= read_len;

}

else

{

break;

}

break;

}

case QUEC_UART_TX_FIFO_COMPLETE_IND:

{

break;

}

free(recv_buff);

recv_buff = NULL;

}

در این مثال از تابع فراخوان استفاده نمیکنیم و فقط برای اینکه درمورد روش کارکردن توابع UART بیشتر بدانید این تابع را در اینجا آوردم. به طور خلاصه این تابع بررسی میکند که اگر داده ای وجود داشته باشد آن را ذخیره کند.

ساختار کلی کدی که شرکت برای GNSS ساخته را تغییر نمیدهیم و فقط نیاز است تابع nmea_dbg_log و QL_GNSSDEMO_LOG را با تابع gnss_uart_log که نوشتیم جایگزین کنیم و سپس برنامه را کامپایل و نصب کنید. به این صورت پیامهای GNSS روی UART قابل مشاهده است.

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

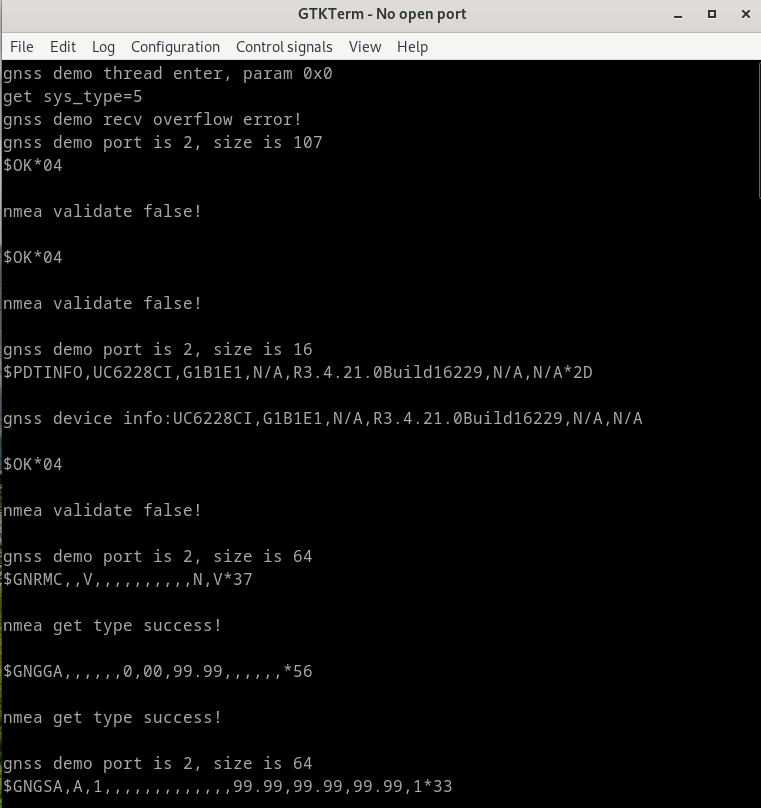

همانطور که مشاهده میکنید دستگاه هنوز نتوانسته پیامی از ماهواره بگیرد. معمولا چنانچه آنتن مناسبی استفاده کنید و نزدیک پنجره باشد پس از مدت کوتاهی پیام ماهواره را دریافت میکنید. کد کامل در ادامه ی این متن برای استفاده شما عزیزان قرار داده شده است.

#include <stdio.h>
#include <string.h>
#include <stdlib.h>

#include "ql_api_osi.h"
#include "ql_log.h"

#include "gnss_demo.h"

#include "ql_pin_cfg.h"
#include "ql_uart.h"

#define MAX_UINT32         4294967295U
#define UART_LOG_BUFF_SIZE 512  // Buffer size for formatted output

ql_task_t gnss_task = NULL;
ql_gnss_data_t g_gps_data = {0};
nmeasrc_sentences nmea_handle={0};
char gnss_device_info[100]={0};
static uint32 prev_ms_gsv =0;
static bool tick_overflow = FALSE;


void gnss_uart_log(const char *format, ...)
{
    char buffer[UART_LOG_BUFF_SIZE];  // Local buffer
    va_list args;

    va_start(args, format);
    vsnprintf(buffer, sizeof(buffer) - 3, format, args);  // Reserve space for "\r\n"
    va_end(args);

    strcat(buffer, "\r\n");  // Automatically add "\r\n"

    int ret = 0;

    ql_uart_config_s uart_cfg = {0};

    uart_cfg.baudrate = QL_UART_BAUD_115200;
    uart_cfg.flow_ctrl = QL_FC_NONE;
    uart_cfg.data_bit = QL_UART_DATABIT_8;
    uart_cfg.stop_bit = QL_UART_STOP_1;
    uart_cfg.parity_bit = QL_UART_PARITY_NONE;

    ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);
    ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);
    ret = ql_uart_open(QL_UART_PORT_1);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

    if (QL_UART_SUCCESS == ret) {
        ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);
        ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));
    }
}


void ql_gnss_notify_cb(uint32 ind_type, ql_uart_port_number_e port, uint32 size)
{
    if( ind_type == QUEC_UART_RX_RECV_DATA_IND )
    {
        ql_event_t event;
        event.id     = ind_type;
        event.param1 = port;
        event.param2 = size;
        ql_rtos_event_send(gnss_task, &event);
        gnss_uart_log("gnss demo port is %d, size is %d", event.param1, event.param2);
    }
    else
    {
        gnss_uart_log("gnss demo recv overflow error!");
    }
}

static void ql_gnss_demo_thread(void *param)
{

    gnss_uart_log("gnss demo thread enter, param 0x%x", param);
    ql_event_t event;
    int ret=0;
    static int total_bytes = 0;
	static char buffer[2048]={0};
	unsigned char nmea_buff[256];
	char *start, *end;
    struct nmea_s *nmea = NULL;
    unsigned char *recbuff=NULL;
    ql_gnss_apflashdatarecv_e datarecv_status=0;

    /* open GNSS */
    ret = ql_gnss_switch(GNSS_ENABLE);
    if(ret == QL_GNSS_ALREADY_OPEN)
    {
       gnss_uart_log("GNSS demo already open");
    }
    if( ret == QL_GNSS_NOT_SUPPORT_ERR)
    {
        goto exit;
    }
    while(ql_gnss_state_info_get()==GNSS_FIRMWARE_UPDATE)
    {
      ql_rtos_task_sleep_ms(1000);
    }
    ql_gnss_callback_register(ql_gnss_notify_cb);
    if(ret ==QL_GNSS_CB_NULL_ERR)
    {
        goto exit;
    }
    ql_gnss_device_info_request();
    ql_gnss_apflash_getpvdata(&g_gps_data);

    ql_gnss_cfg_s gnss_cfg;
    ret = ql_gnss_get_cfg(&gnss_cfg);
    if (ret == QL_GNSS_SUCCESS)
    {
        gnss_uart_log("get sys_type=%d", gnss_cfg.nmea_cfg.gnss_nmea_sys_type);
    }

    while(1)
    {
        if( ql_event_try_wait(&event) != 0 )
        {
            continue;
        }
        if( event.id == QUEC_UART_RX_RECV_DATA_IND )
        {
        	recbuff=calloc(1,QL_UART_RX_BUF_SIZE);  //recbuff is the buffer for receiving the underlying uart. Increase the recbuff size to keep it consistent with the underlying UART RX buffer to prevent memory out of bounds when getting nmea.
            if(NULL==recbuff)
        	{
        		gnss_uart_log("malloc err\r\n");
        		break;
        	}
            if(ql_gnss_nmea_get( event.param1,recbuff, event.param2)<0)
            {
                if(NULL != recbuff)
                {
                  free(recbuff);
                  recbuff=NULL;
                }
                break;
            }
            // get apflashdata
            ql_gnss_apflash_get_recv_status(&datarecv_status);
            if(datarecv_status == APFLASH_DATA_SET_RECV)
            {
                uint32 u32flag=0;

                u32flag=ql_gnss_apflash_data_parse(recbuff, event.param2);
                //gnss_dbg_log("u32flag %d\r\n", u32flag);
                if(NULL != recbuff)
                {
                  free(recbuff);
                  recbuff=NULL;
                }
                switch (u32flag)
                {
                    case QL_GNSS_APFLASH_NO_ERR:
                        continue;
                    case QL_GNSS_APFLASH_MALLOC_ERR:
                        ql_gnss_apflash_retry_enable(APFLASH_RETRY_ENABLE);
                        ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);
                        gnss_uart_log("malloc err\r\n");
                        continue;
                    case QL_GNSS_APFLASH_OVERFLOW_ERR:
                    case QL_GNSS_APFLASH_HEAD_ERR:
                    case QL_GNSS_APFLASH_RX_ERR:
                        ql_gnss_apflash_retry_enable(APFLASH_RETRY_ENABLE);
                        ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);
                        continue;
                    case QL_GNSS_APFLASH_RX_GOING:
                        continue;
                    case QL_GNSS_APFLASH_RX_PASS:
                        ql_gnss_apflash_retry_enable(APFLASH_RETRY_DISABLE);
                        ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);
                        continue;
                    default:
                        continue;
                }
            }
            total_bytes += event.param2;
            if (total_bytes > sizeof(buffer)-150)
            {
               total_bytes = 0;
               gnss_uart_log("nmea data Overflow\r\n");
               if(NULL != recbuff)
               {
                  free(recbuff);
                  recbuff=NULL;
               }
               continue;
            }
            memcpy(buffer+total_bytes-event.param2, recbuff, event.param2);
            if(NULL != recbuff)
            {
                free(recbuff);
                recbuff=NULL;
            }
           if(event.param2>0)
           {
             end=buffer;
               while(1)
               {
                   start = memchr(end, '$', total_bytes-(end-buffer));
                   if (NULL == start) {
                       total_bytes = 0;
                        break;
                   }
                   end = memchr(start, NMEA_END_CHAR_1, total_bytes-(start-buffer));
                   if (NULL==end || NMEA_END_CHAR_2 != *(++end)) {
                      if (buffer != memmove(buffer, start, total_bytes-(start-buffer))) {
                      total_bytes = 0;
                    }
                      total_bytes = total_bytes-(start-buffer);
                      break;
                   }
                   memset(nmea_buff, 0, sizeof(nmea_buff));
                   memcpy(nmea_buff, start, jmin(sizeof(nmea_buff)-1, end-start-1));
                   gnss_uart_log("%s\r\n", nmea_buff);
                   /* nmea string parse */
                   nmea = nmea_parse(start, end-start+1, 1);
                   if (nmea)
                   {
                           ret=nmea_value_update(nmea, &g_gps_data);
                           if(ret)
                           {
                               gnss_uart_log("nmea_value_update error. \r\n");
                               gnss_uart_log("GSV: %s", nmea_buff);
                           }
                           if (nmea->data) {
                               free(nmea->data);
                               nmea->data = NULL;
                           }
                           free(nmea);
                           nmea = NULL;
                   }
                   if(end==buffer+total_bytes)
                   {
                      total_bytes=0;
                      break;
                   }
                    end=end+1;
               }
             }
           }
       }
exit:
    if(NULL != recbuff)
    {
        free(recbuff);
        recbuff=NULL;
    }
    ql_gnss_switch(GNSS_DISABLE);
    gnss_uart_log("gnss demo thread exit, param 0x%x", param);
    ql_rtos_task_delete(NULL);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

#include <stdio.h>

#include <string.h>

#include <stdlib.h>

#include "ql_api_osi.h"

#include "ql_log.h"

#include "gnss_demo.h"

#include "ql_pin_cfg.h"

#include "ql_uart.h"

#define MAX_UINT32 4294967295U

#define UART_LOG_BUFF_SIZE 512 // Buffer size for formatted output

ql_task_t gnss_task = NULL;

ql_gnss_data_t g_gps_data = {0};

nmeasrc_sentences nmea_handle={0};

char gnss_device_info[100]={0};

static uint32 prev_ms_gsv =0;

static bool tick_overflow = FALSE;

void gnss_uart_log(const char *format, ...)

{

char buffer[UART_LOG_BUFF_SIZE]; // Local buffer

va_list args;

va_start(args, format);

vsnprintf(buffer, sizeof(buffer) - 3, format, args); // Reserve space for "\r\n"

va_end(args);

strcat(buffer, "\r\n"); // Automatically add "\r\n"

int ret = 0;

ql_uart_config_s uart_cfg = {0};

uart_cfg.baudrate = QL_UART_BAUD_115200;

uart_cfg.flow_ctrl = QL_FC_NONE;

uart_cfg.data_bit = QL_UART_DATABIT_8;

uart_cfg.stop_bit = QL_UART_STOP_1;

uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);

ret = ql_uart_open(QL_UART_PORT_1);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {

ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));

}

void ql_gnss_notify_cb(uint32 ind_type, ql_uart_port_number_e port, uint32 size)

{

if( ind_type == QUEC_UART_RX_RECV_DATA_IND )

{

ql_event_t event;

event.id = ind_type;

event.param1 = port;

event.param2 = size;

ql_rtos_event_send(gnss_task, &event);

gnss_uart_log("gnss demo port is %d, size is %d", event.param1, event.param2);

}

else

{

gnss_uart_log("gnss demo recv overflow error!");

}

static void ql_gnss_demo_thread(void *param)

{

gnss_uart_log("gnss demo thread enter, param 0x%x", param);

ql_event_t event;

int ret=0;

static int total_bytes = 0;

static char buffer[2048]={0};

unsigned char nmea_buff[256];

char *start, *end;

struct nmea_s *nmea = NULL;

unsigned char *recbuff=NULL;

ql_gnss_apflashdatarecv_e datarecv_status=0;

/* open GNSS */

ret = ql_gnss_switch(GNSS_ENABLE);

if(ret == QL_GNSS_ALREADY_OPEN)

{

gnss_uart_log("GNSS demo already open");

}

if( ret == QL_GNSS_NOT_SUPPORT_ERR)

{

goto exit;

}

while(ql_gnss_state_info_get()==GNSS_FIRMWARE_UPDATE)

{

ql_rtos_task_sleep_ms(1000);

}

ql_gnss_callback_register(ql_gnss_notify_cb);

if(ret ==QL_GNSS_CB_NULL_ERR)

{

goto exit;

}

ql_gnss_device_info_request();

ql_gnss_apflash_getpvdata(&g_gps_data);

ql_gnss_cfg_s gnss_cfg;

ret = ql_gnss_get_cfg(&gnss_cfg);

if (ret == QL_GNSS_SUCCESS)

{

gnss_uart_log("get sys_type=%d", gnss_cfg.nmea_cfg.gnss_nmea_sys_type);

}

while(1)

{

if( ql_event_try_wait(&event) != 0 )

{

continue;

}

if( event.id == QUEC_UART_RX_RECV_DATA_IND )

{

recbuff=calloc(1,QL_UART_RX_BUF_SIZE); //recbuff is the buffer for receiving the underlying uart. Increase the recbuff size to keep it consistent with the underlying UART RX buffer to prevent memory out of bounds when getting nmea.

if(NULL==recbuff)

{

gnss_uart_log("malloc err\r\n");

break;

}

if(ql_gnss_nmea_get( event.param1,recbuff, event.param2)<0)

{

if(NULL != recbuff)

{

free(recbuff);

recbuff=NULL;

}

break;

}

// get apflashdata

ql_gnss_apflash_get_recv_status(&datarecv_status);

if(datarecv_status == APFLASH_DATA_SET_RECV)

{

uint32 u32flag=0;

u32flag=ql_gnss_apflash_data_parse(recbuff, event.param2);

//gnss_dbg_log("u32flag %d\r\n", u32flag);

if(NULL != recbuff)

{

free(recbuff);

recbuff=NULL;

}

switch (u32flag)

{

case QL_GNSS_APFLASH_NO_ERR:

continue;

case QL_GNSS_APFLASH_MALLOC_ERR:

ql_gnss_apflash_retry_enable(APFLASH_RETRY_ENABLE);

ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);

gnss_uart_log("malloc err\r\n");

continue;

case QL_GNSS_APFLASH_OVERFLOW_ERR:

case QL_GNSS_APFLASH_HEAD_ERR:

case QL_GNSS_APFLASH_RX_ERR:

ql_gnss_apflash_retry_enable(APFLASH_RETRY_ENABLE);

ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);

continue;

case QL_GNSS_APFLASH_RX_GOING:

continue;

case QL_GNSS_APFLASH_RX_PASS:

ql_gnss_apflash_retry_enable(APFLASH_RETRY_DISABLE);

ql_gnss_apflash_set_recv_status(APFLASH_DATA_NOT_RECV);

continue;

default:

continue;

}

total_bytes += event.param2;

if (total_bytes > sizeof(buffer)-150)

{

total_bytes = 0;

gnss_uart_log("nmea data Overflow\r\n");

if(NULL != recbuff)

{

free(recbuff);

recbuff=NULL;

}

continue;

}

memcpy(buffer+total_bytes-event.param2, recbuff, event.param2);

if(NULL != recbuff)

{

free(recbuff);

recbuff=NULL;

}

if(event.param2>0)

{

end=buffer;

while(1)

{

start = memchr(end, '$', total_bytes-(end-buffer));

if (NULL == start) {

total_bytes = 0;

break;

}

end = memchr(start, NMEA_END_CHAR_1, total_bytes-(start-buffer));

if (NULL==end || NMEA_END_CHAR_2 != *(++end)) {

if (buffer != memmove(buffer, start, total_bytes-(start-buffer))) {

total_bytes = 0;

}

total_bytes = total_bytes-(start-buffer);

break;

}

memset(nmea_buff, 0, sizeof(nmea_buff));

memcpy(nmea_buff, start, jmin(sizeof(nmea_buff)-1, end-start-1));

gnss_uart_log("%s\r\n", nmea_buff);

/* nmea string parse */

nmea = nmea_parse(start, end-start+1, 1);

if (nmea)

{

ret=nmea_value_update(nmea, &g_gps_data);

if(ret)

{

gnss_uart_log("nmea_value_update error. \r\n");

gnss_uart_log("GSV: %s", nmea_buff);

}

if (nmea->data) {

free(nmea->data);

nmea->data = NULL;

}

free(nmea);

nmea = NULL;

}

if(end==buffer+total_bytes)

{

total_bytes=0;

break;

}

end=end+1;

}

exit:

if(NULL != recbuff)

{

free(recbuff);

recbuff=NULL;

}

ql_gnss_switch(GNSS_DISABLE);

gnss_uart_log("gnss demo thread exit, param 0x%x", param);

ql_rtos_task_delete(NULL);

}

زمانی که شما در فایل ql_init.c تابع را از حالت کامنت خارج میکنید تابع ql_gnss_app_init صدازده میشود که یک تسک به نام ql_gnss_demo_thread برای ما میسازد. در تابع ql_gnss_demo_thread ابتدا متغییرها تعریف میشوند و بعد با تابع ql_gnss_switch سراغ راه اندازی (Enable) کردن GNSS میرویم.

چنانچه از قبل روشن باشد پیامی بازمیگرداند که این قابلیت از قبل فعال است و اگر این قابلیت را پشتیبانی نکند یا خطا داشته باشیم از برنامه خارج میشود و در غیر این صورت به درستی فعال شده است. تابع مهم بعدی ql_gnss_callback_register است که تابع بازگشتی (callback) برنامه نویس را تعریف میکند. بعد از آن تابع ql_gnss_apflash_getpvdata است که استراکچری که برای داده های GNSS میخواهیم استفاده کنیم را به آن میدهیم که شامل داده هایی مثل طول و عرض جغرافیایی و زمان میشود. تابع بعدی ql_gnss_get_cfg است که به آن استراکچری که برای اطلاعات کانفیگ GNSS هست را به آن میدهیم. در لوپ بینهایتی که در ادامه داریم پیامهای GNSS مدیریت میشود. این داده ها توسط تابع ql_gnss_nmea_get دریافت و وضیت آن توسط ql_gnss_apflash_get_recv_status مشخص میشود و بوسیله ی توابع بعدی خطاهای احتمالی بررسی و رفع میشود و در ادامه چنانچه خطایی نباشد خروجی برای ما چاپ میشود.

امیدوارم از این آموزش استفاده کرده باشید. منتظر آموزشهای بعدی باشید. 🙂

تگ ها :

EC200U

اطلاعات

لینک و اشتراک

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

1. حمل و نقل و ناوبری

2. نقشه‌برداری و ژئوماتیک

3. مدیریت بحران و امداد و نجات

4. توریسم و تفریح

5. انرژی

کاربرد و مزایای AGPS

۱. تسریع در تعیین موقعیت

۲. دقت بالاتر در محیط‌های دشوار

۳. کاربرد در گوشی‌های هوشمند

۴. کاهش مصرف انرژی

۵. کاربرد در اینترنت اشیا (IoT)

۶. حمایت از خدمات مبتنی بر موقعیت مکانی

کاربردهای GNSS در اینترنت اشیا (IoT)

1. ردیابی دارایی‌ها

2. شهر هوشمند

3. کشاورزی هوشمند

4. سلامت و تناسب اندام

5. حفاظت از محیط زیست

6. امنیت

راه اندازی GNSS

آرویدتک

نویسنده شو !

نویسنده شو !

دیدگاه ها

نویسنده شو !

نویسنده شو !

آموزش ها

منو و لینک‌ها

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

1. حمل و نقل و ناوبری

2. نقشه‌برداری و ژئوماتیک

3. مدیریت بحران و امداد و نجات

4. توریسم و تفریح

5. انرژی

کاربرد و مزایای AGPS

۱. تسریع در تعیین موقعیت

۲. دقت بالاتر در محیط‌های دشوار

۳. کاربرد در گوشی‌های هوشمند

۴. کاهش مصرف انرژی

۵. کاربرد در اینترنت اشیا (IoT)

۶. حمایت از خدمات مبتنی بر موقعیت مکانی

کاربردهای GNSS در اینترنت اشیا (IoT)

1. ردیابی دارایی‌ها

2. شهر هوشمند

3. کشاورزی هوشمند

4. سلامت و تناسب اندام

5. حفاظت از محیط زیست

6. امنیت

راه اندازی GNSS

شاید برای شما مفید باشد

آموزش ماژول EC200U - قسمت دوم - کار با QuecOpen

معرفی ماژول EC200U | قسمت اول آموزش ماژول EC200U

کار با QuecPython در ماژول EC200A

کار با ماژول تمام عیار mc60 – قسمت چهارم – OpenCPU و ساخت ردیاب خودرو

راه اندازی GSM Modem با آردوینو (MC60 کویکتل)

آموزش ماژول EC200U - قسمت دوم - کار با QuecOpen

آرویدتک

نویسنده شو !

نویسنده شو !

دیدگاه ها

نویسنده شو !

نویسنده شو !

آموزش ها

منو و لینک‌ها

شبکه‌های اجتماعی
