آموزش رسم مدار الکترونیک قدرت (Boost Converter) در Visio

این پرسشی است که بسیاری از افراد هنگام تهیه مدار برای استفاده در مقاله‌ها، گزارش‌های آزمایشگاهی، مستندات فنی و موارد مشابه با آن مواجه می‌شوند. یکی از نرم‌افزارهای کاربردی در این زمینه، Microsoft Visio  است که امکانات مناسبی برای طراحی شماتیک مدارها فراهم می‌کند.

در این آموزش، قصد داریم نحوه رسم یک مدار الکترونیک قدرت (Boost Converter)  را با استفاده از Visio مرحله‌به‌مرحله بررسی کنیم.

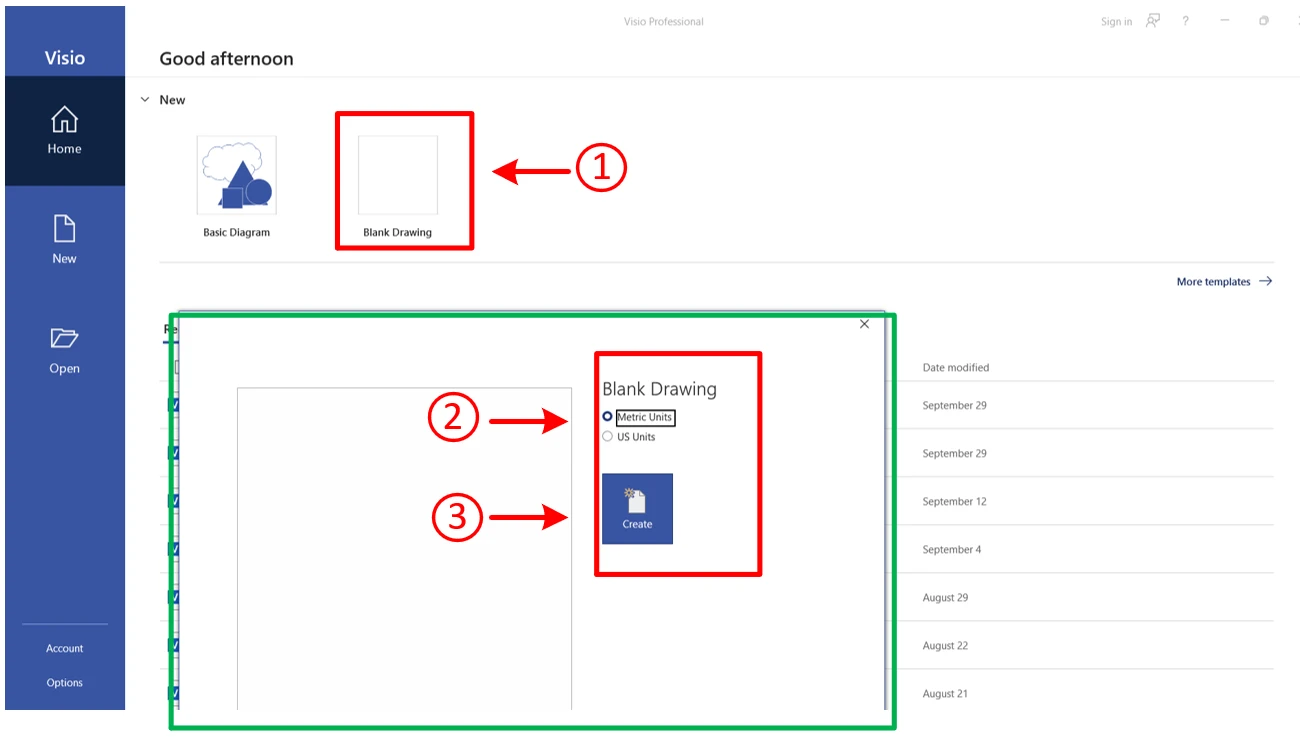

ابتدا visio را باز کنید روی blank Drawing   کلیک کنید. پنجره جدیدی باز می‌شود و می‌تونید واحدهای اندازه‌گیری مطلوب رو انتخاب کنید و درنهایت روی Create  کلیک کنید.

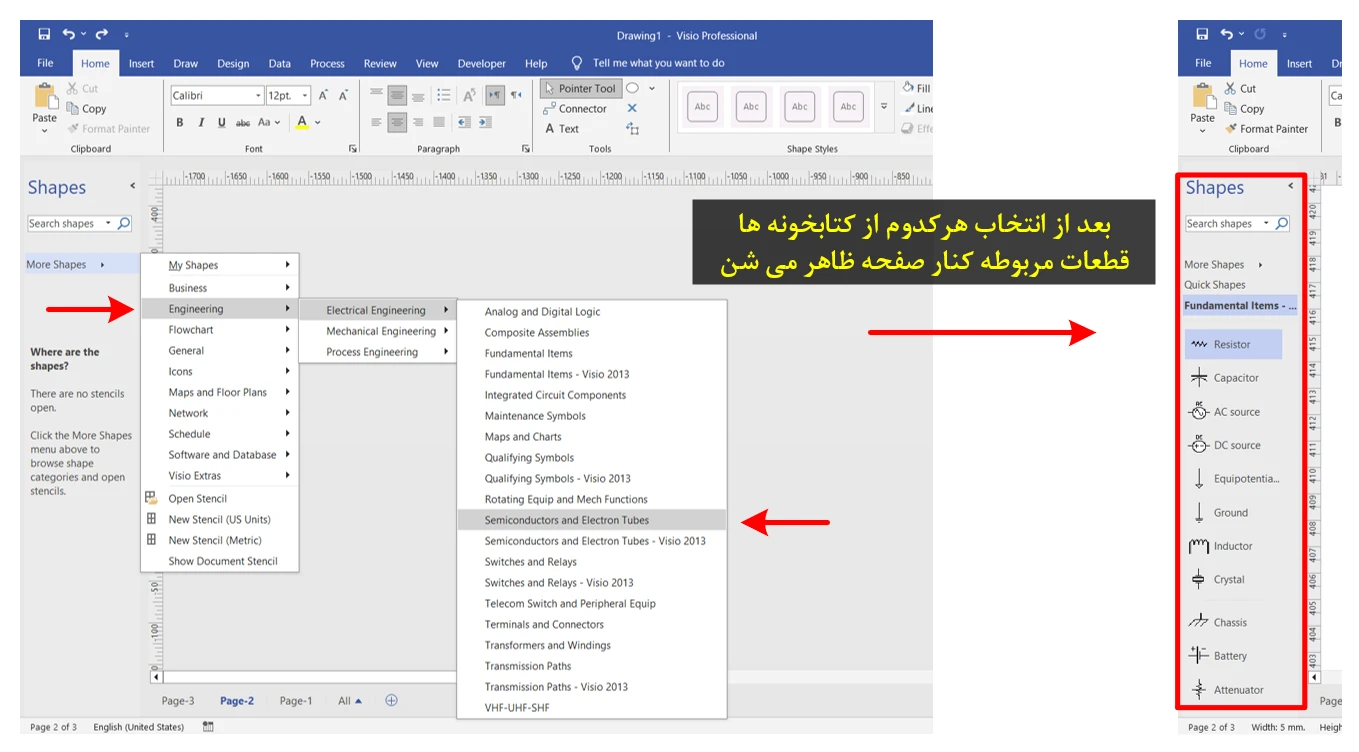

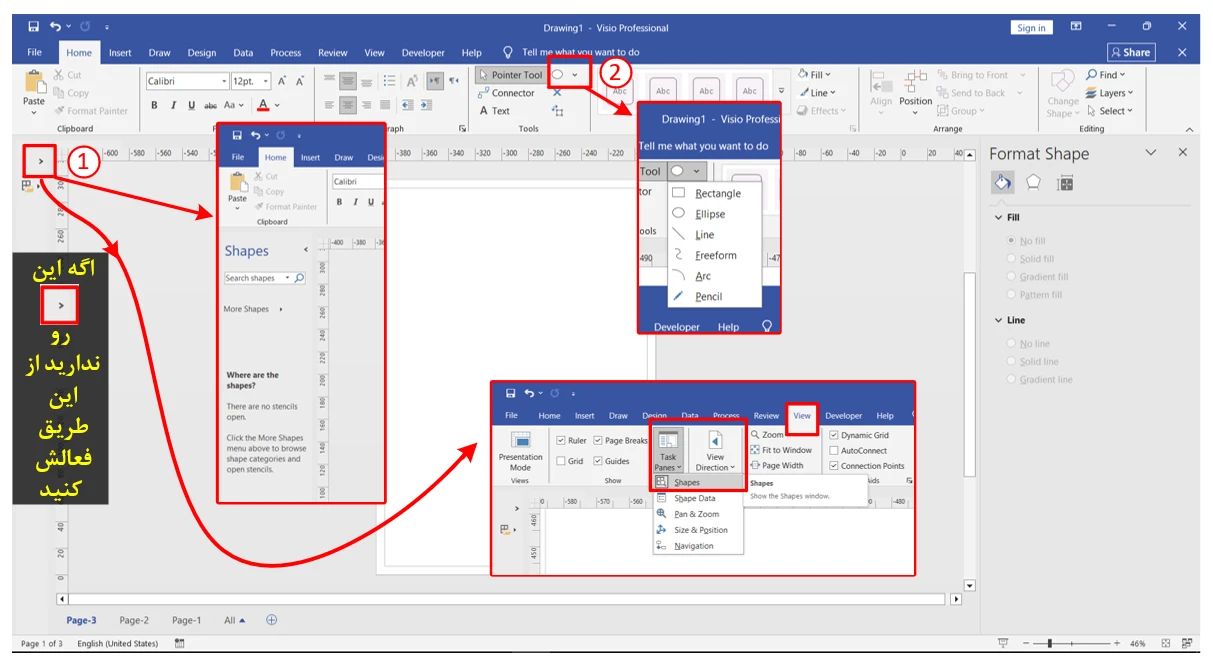

بعد از اون صفحه طراحی باز میشه و  شما می‌تونید مدار و یا بلوک دیاگرامی رو که می‌خواهید رسم کنید. یک سری کتابخونه‌های آماده داخل نرم‌افزار وجود دارند می تونید از اون‌ها استفاده کنید که در قسمت Shape  قرار دارند، از بلوک‌های ساده گرفته و تا قطعات تخصصی‌تر مثلاً نیمه‌هادی‌ها.  برای کشیدن مسیر بین قطعات هم از سربرگ Home  قسمت Tools  رو فلش کنار بیضی کلیک کنید و گزینه لاین رو انتخاب کنید.

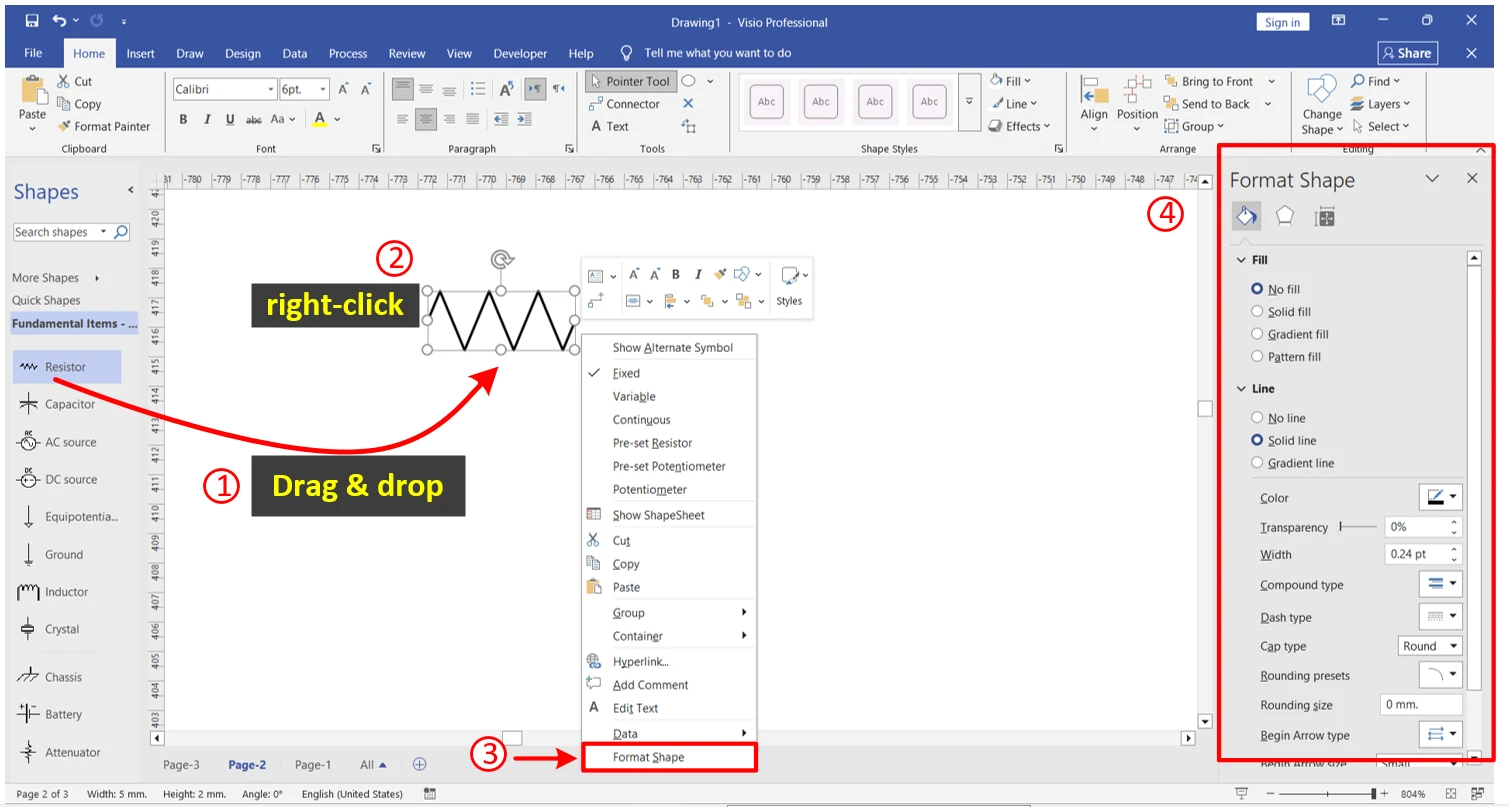

هر شکلی رو که از قسمت Shape  نیاز داشتید می تونید با  drag and drop  به صفحه طراحیتون اضافه کنید.

با راست کلیک بر رو قطعه و انتخاب Format shape  پنجره اون ظاهر می شه و با تنظیماتی که درون آن قرار دارد می تونید ظاهر قطعه مانند رنگ و ضخامت اون رو تغییر بدید، نوع خط رو تغییر بدید و به ابتدا و انتهای اون فلش اضافه کنید.

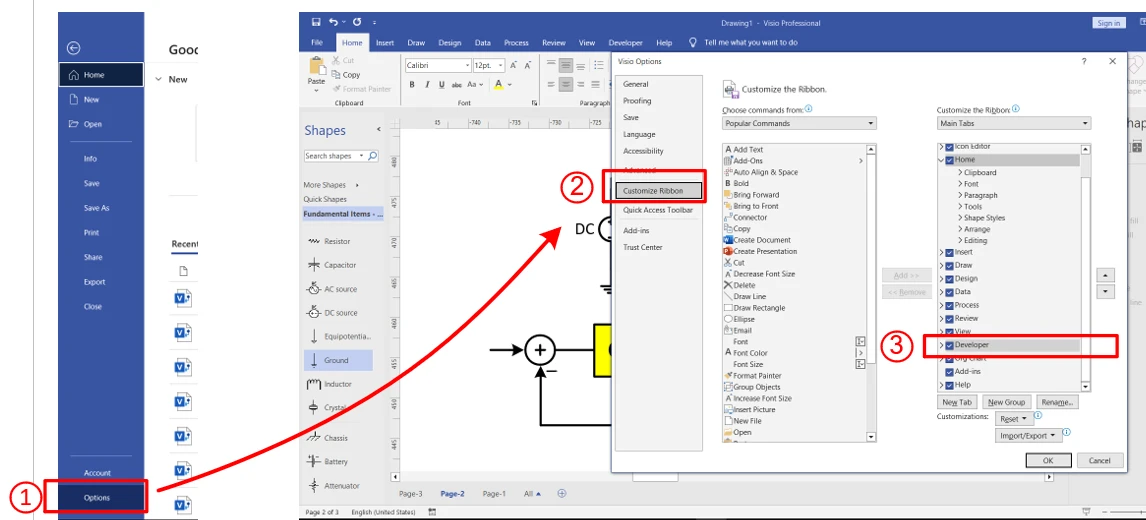

تا اینجا نحوه استفاده از شکل‌های آماده داخل نرم‌افزار و نحوه شخصی‌سازی آن را یاد گرفتیم. اگر دنبال شکلی بودید که در قسمت shapes نبود، خودتون می تونید شکل دلخواهتون را رسم کنید. در این راه یک سربرگی به نام Developer  وجود دارد که می تونه مفید باشه. به‌صورت معمول این سربرگ غیرفعال است و شما می تونید از طریق زیر آن را فعال کنید.

File-> Options-> Customize Ribbon -> developer

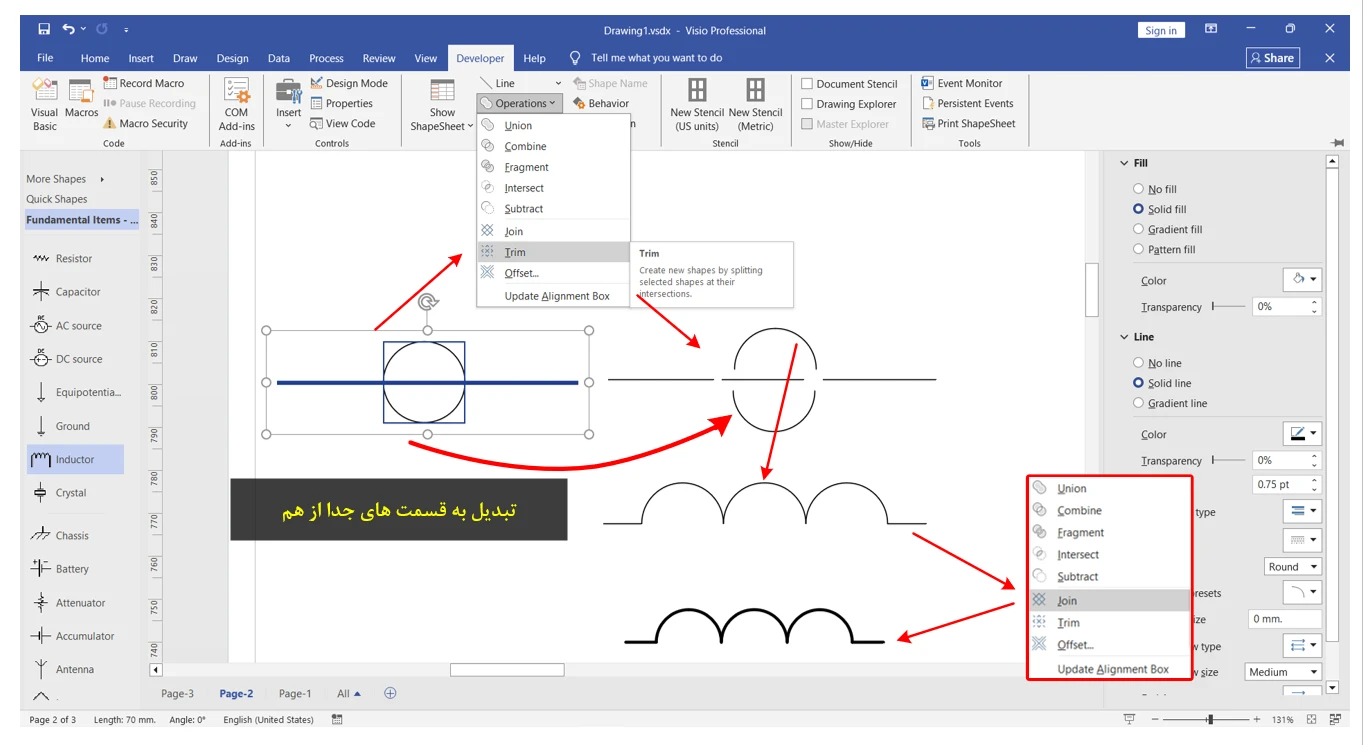

با این فعال‌سازی این سربرگ به قابلیت‌های بیشتری دسترسی خواهید داشت؛ مثلاً با استفاده از گزینه Operations در حالت developer می‌توانید اشکال مختلفی بسازید. اگر نیاز به نیم‌دایره دارید با استفاده از یک دایره و یک خط، سپس انتخاب هر دوی آن‌ها و از بخش Operations گزینه Trim  را انتخاب کنید. با این کار این دو شکل تبدیل به قطعات جدا از هم می‌شوند. با کنار هم گذاشتن سه نیم‌دایره کنار هم و اضافه‌کردن خط به ابتدا و انتهای آن به شماتیک یک سلف می‌رسیم و چون اجزای آن از هم جدا هستند می‌توان با انتخاب همه آن‌ها و سپس انتخاب عملگر Join  آن‌ها را به یک شکل یکپارچه تبدیل کرد.

به استفاده از این روش شما می‌توانید هر شکلی را رسم کنید.

برای سادگی در رسم ترک‌های بین قطعات می‌توانید از گزینه Connection point  استفاده کنید. با فعال‌کردن آن و انتخاب قطعه، و نگه‌داشتن کلید کنترل + کلیک چپ، محل‌های اتصال به قطعه ایجاد کرد.

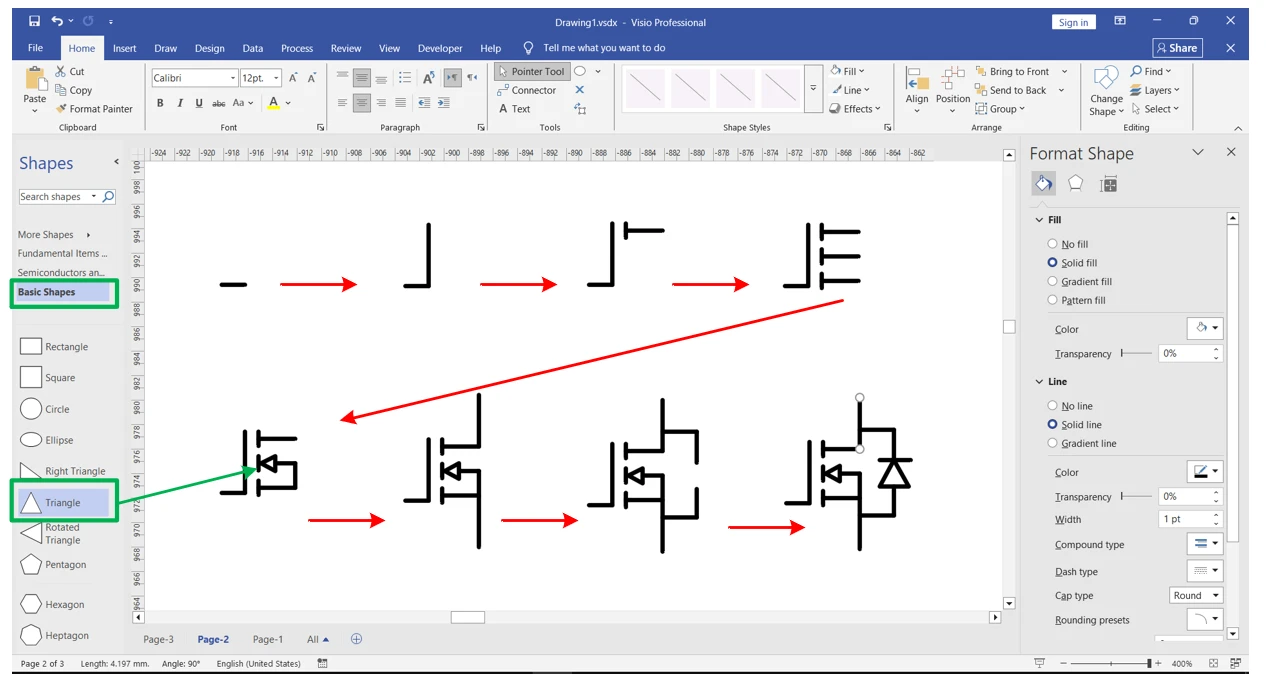

در ادامه به نحوه کشیدن ماسفت خواهیم پرداخت. با کنار هم قراردادن خطوط، این قطعه را می‌توان ترسیم کرد و سپس با انتخاب همه آن‌ها و گزینه Join و افزودن Connection point به گیت، درین و سورس کشیدن آن پایان می‌یابد.

برای دیود هم می‌توان از مثلت (more shape-> general-> basic shape) و خط استفاده کرد.

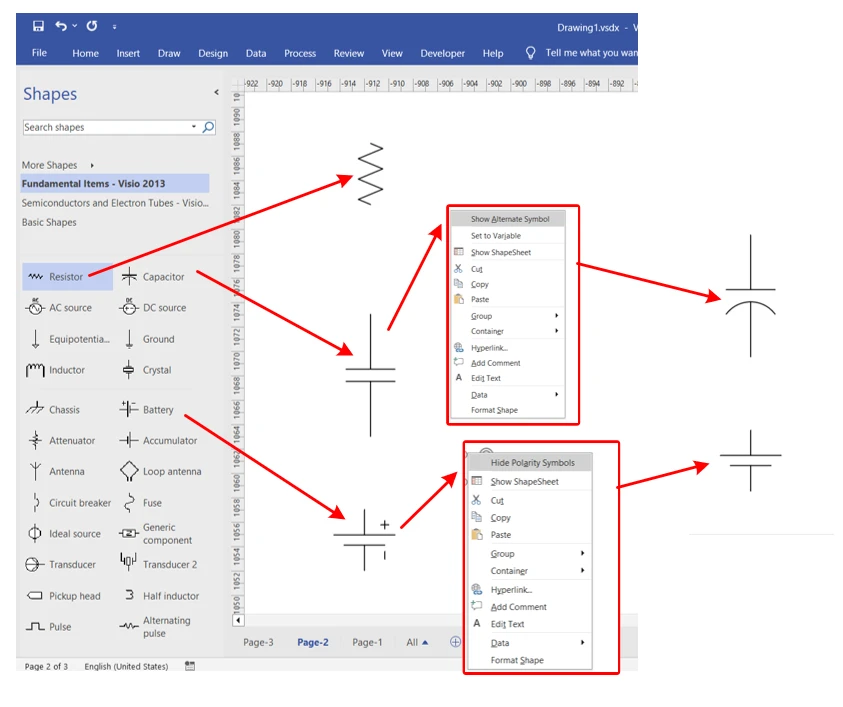

برای خازن و بار خروجی مبدل هم از بلوک‌های آماده خود visio استفاده می‌کنم (چون ظاهرشون خوبن!). برای تبدیل خازن به نوع پلاریته دارش می‌تونید با کلیک چیپ بر روی آن و انتخاب Show Alternative symbol نوع آن را تغییر دهید.

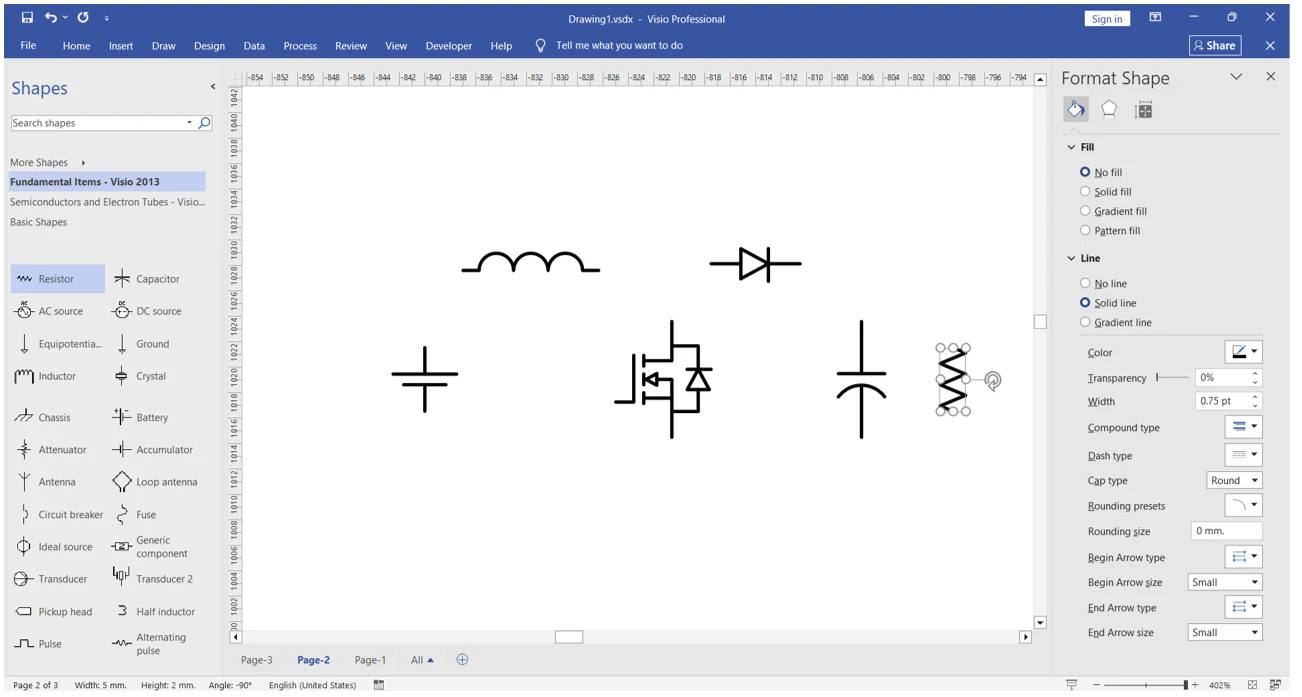

  با کنار هم قراردادن این قطعات به شماتیک اولیه مبدل Boost می‌رسیم.

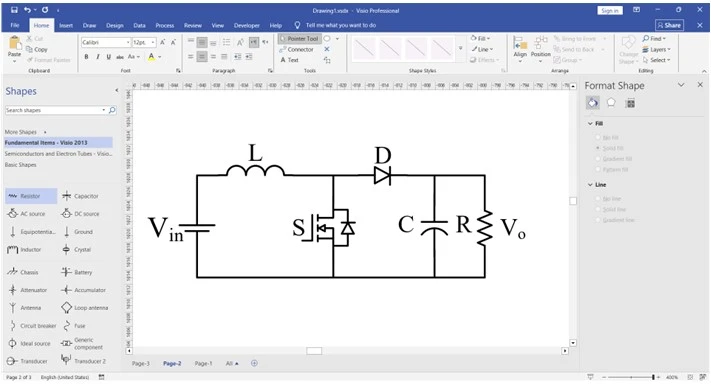

با اضافه‌کردن اتصال بین قطعات با استفاده از Line  و افزودن Text به هر قطعه، شماتیک نهایی به وجود می‌آید.
