راه اندازی بلوتوث

برای استفاده از بلوتوث در مود (Serial Port Profile) از دایرکتوری (/components/ql-application/init/ql_init.c) باید تابع زیر را از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_BT_SPP

ql_bt_spp_demo_init();

#endif

تابع مهمی که در کد وجود دارد تابع ql_bt_spp_event است که اتصال بلوتوث را مدیریت میکند. این تابع در تابع اصلی به طور مداوم در یک لوپ بینهایت صدا زده میشود.

while(1)

{

ret = ql_bt_spp_event();

if (ret != QL_BT_SUCCESS)

{

break;

}

در این تابع (ql_bt_spp_event) چند حالت مختلف وجود دارد: حالت اول QUEC_BT_START_STATUS_IND که مربوط به راه اندازی بلوتوث است. بلوتوث در چهار مود مختلف قابل استفاده است که در اینجا از مود (QL_BT_PAGE_AND_INQUIRY_ENABLE) استفاده میکنیم که در این مود قابلیت مشاهده و اتصال بلوتوث فعال است.

ضمنا شما میتوانید در فایل (bt_demo.c) در استراکچر (ql_bt_ble_local_name_s bt_local_name ) اسم بلوتوث خود را تغییر دهید سپس این تابع (ql_bt_demo_set_local_name) نامی که برای بلوتوث خود انتخاب کردید را تنظیم میکند. تابع دیگری به نام (ql_classic_bt_start_inquiry) وجود دارد که نوع سرویس دهی بلوتوث را مشخص میکند. دستگاه ما از چهارده مدل پروفایل مختلف پشتیبانی میکند که در اینجا ما روی مود (QL_BT_SERVICE_ALL) قرار میدهیم.
حالت دوم QUEC_BT_BLE_ERROR_IND و حالت سوم QUEC_BT_BLE_RESET_IND برای زمانی است که مشکلی پیش آمده و باعث متوقف شدن فرایند میشوند. حالت چهارم (QUEC_BT_INQUIRY_IND) و پنجم (QUEC_BT_INQUIRY_END_IND) برای نمایش جزییات دستگاه متصل شده و وضعیت آن است. حالت ششم تا آخر مربوط به QUEC_BT_SPP است که در حال بررسی آن هستیم. لیست پروفایلهای بلوتوث که در ابتدا اشاره کردیم به شکل زیر است:

QL_BT_SERVICE_HANDSET	هدست (HSP): نسخه ساده‌تر از HFP، فقط انتقال صدای ورودی/خروجی.	هدست بلوتوث تک‌گوش برای تماس.
QL_BT_SERVICE_OPP	Object Push Profile: ارسال فایل (عکس، مخاطب و…) بین دو دستگاه.	ارسال عکس از گوشی به گوشی دیگر با بلوتوث.
QL_BT_SERVICE_FTP	File Transfer Profile: دسترسی به فایل‌های دستگاه از راه دور.	مدیریت فایل‌های حافظه موبایل از لپ‌تاپ.
QL_BT_SERVICE_A2DP	Advanced Audio Distribution Profile: پخش صدای استریو باکیفیت به سمت گیرنده.	گوش دادن به موزیک از گوشی روی اسپیکر بلوتوث.
QL_BT_SERVICE_AVRCP	Audio/Video Remote Control Profile: کنترل از راه دور پخش چندرسانه‌ای.	کنترل موزیک پلیر گوشی با دکمه‌های هندزفری.
QL_BT_SERVICE_SPP	Serial Port Profile: ارتباط سریال شبیه RS232 برای داده‌های سفارشی.	اتصال ماژول بلوتوث به MCU برای تبادل دیتا.
QL_BT_SERVICE_A2DP_SRC	A2DP Source: نقش فرستنده‌ی A2DP.	موبایل به عنوان منبع پخش موزیک برای هدفون.
QL_BT_SERVICE_AVRCP_TG	AVRCP Target: نقش دریافت فرمان از کنترل از راه دور.	گوشی فرمان‌های هدست را برای کنترل موزیک می‌پذیرد.
QL_BT_SERVICE_MAP_SERVER	Message Access Profile Server: اشتراک‌گذاری پیامک‌ها بین دستگاه‌ها.	خودرو پیامک‌های دریافتی گوشی را می‌خواند.
QL_BT_SERVICE_PBAP_SERVER	Phone Book Access Profile Server: اشتراک‌گذاری دفترچه تلفن.	نمایش مخاطبین گوشی روی صفحه نمایش خودرو.
QL_BT_SERVICE_HANDFREE_GATEWAY	Gateway برای HFP: مثل یک پل برای تماس هندزفری.	گوشی به‌عنوان درگاه تماس برای هندزفری خودرو.
QL_BT_SERVICE_HEADSET_GATEWAY	Gateway برای HSP: نسخه ساده‌تر گیت‌وی تماس.	گوشی به‌عنوان گیت‌وی هدست ساده تک‌گوش.
QL_BT_SERVICE_BLE_HID	BLE Human Interface Device: اتصال دستگاه‌های ورودی کم‌مصرف مثل کیبورد و موس.	موس یا کیبورد بلوتوث به تبلت وصل می‌شود.

این لیست نشان دهنده قابلیتهای مختلف بلوتوث ماژول است.

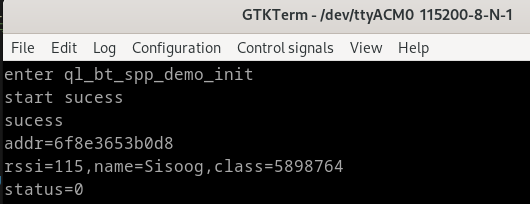

من برای دیدن داده های (لاگ) برنامه از UART استفاده میکنم که آموزش آن در قسمتهای قبل وجود دارد. پس از اینکه کد را کامپایل و نصب کنید (به روشی که در آموزشهای قبل مشاهده کردید) و به دستگاه متصل شوید خروجی مانند زیر خواهید داشت.

راه اندازی بلوتوث

برای فعال کردن بلوتوث در مود (HFP) کد زیر را در دایرکتوری (/components/ql-application/init/ql_init.c) از حالت کامن خارج کنید.

#ifdef QL_APP_FEATURE_BT_HFP

ql_bt_hfp_demo_init();

#endif

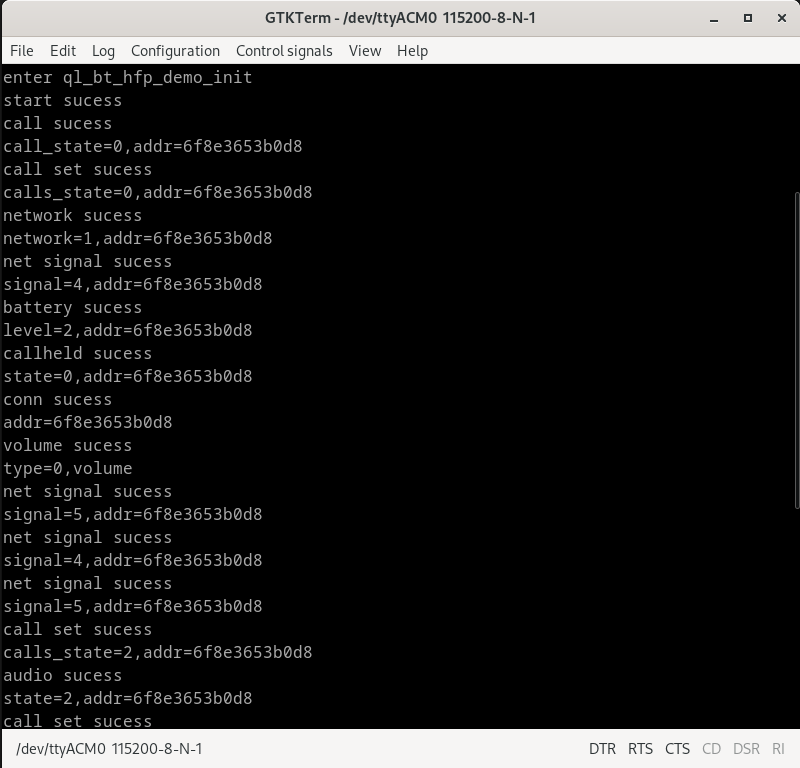

بعد از کامپایل و نصب برنامه و اتصال ماژول به تلفن همراه قادر خواهید بود تماس برقرار کنید و خروجی مانند زیر خواهید داشت.

راه اندازی بلوتوث

کار با SDCard

در پروژه‌های اینترنت اشیاء (IoT)، ذخیره‌سازی داده‌ها یکی از نیازهای اساسی محسوب می‌شود؛ چرا که دستگاه‌های IoT اغلب وظیفه جمع‌آوری حجم زیادی از داده‌های حسگرها، گزارش‌های عملکرد، لاگ‌های سیستمی یا حتی فایل‌های چندرسانه‌ای را بر عهده دارند. استفاده از SD Card در چنین پروژه‌هایی، راهکاری ساده، ارزان و انعطاف‌پذیر برای ذخیره‌سازی محلی فراهم می‌کند.

این حافظه‌ها به دلیل ظرفیت بالا، مصرف توان پایین و قابلیت جابه‌جایی آسان، این امکان را به توسعه‌دهندگان می‌دهند تا بدون نیاز به اتصال دائمی به شبکه، اطلاعات حیاتی را ثبت و در زمان مناسب انتقال یا پردازش کنند. علاوه بر این، SD Card می‌تواند در سناریوهایی که دسترسی به اینترنت محدود یا پرهزینه است، نقش یک حافظه پشتیبان مطمئن را ایفا کند و امنیت داده‌ها را افزایش دهد. به همین دلیل، ادغام قابلیت ذخیره‌سازی با SD Card در طراحی سیستم‌های IoT، نه‌تنها قابلیت اطمینان و مقیاس‌پذیری پروژه را بالا می‌برد، بلکه مدیریت داده‌ها را نیز انعطاف‌پذیرتر می‌سازد.

برای استفاده از Sdcard لازم است از فایل (/components/ql-application/init/ql_init.c) تابع زیر را از حالت کامنت خارج کنید

#ifdef QL_APP_FEATURE_SDMMC

ql_sdmmc_app_init();

#endif

برای مشخص کردن آدرس فایل باید از این قسمت استفاده کنید (#define QL_SDMMC_FILE_PATH “SD:sisoog.txt”) . تابعی که برای ما کار Mount کردن SDcard را انجام میدهد تابع (ql_sdmmc_mount_demo) است که اگر کارش با موفقیت انجام دهد پیام (Mount succeed) را خواهید گرفت. برای تست قابلیتهای مختلف برنامه لازم است تنظیمات مربوط به آن را با استفاده از تعاریف پایین که اول کد مشاهده میکنید انجام دهید.

#define QL_SDMMC_FS_TEST 1

#define QL_SDMMC_MUTIL_PARTITION_TEST 0

#define QL_SDMMC_EVENT_PLUGOUT 0

#define QL_SDMMC_EVENT_INSERT 1

#define QL_SDMMC_DET_TEST 1

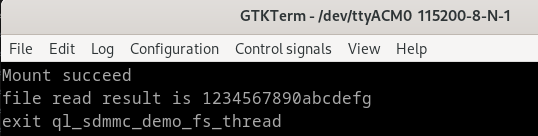

در اینجا تنظیم مربوط به (QL_SDMMC_FS_TEST) را یک کردیم تا در کد کامپایل شود. برنامه چیزی که اینجا (char *str = QL_SDMMC_TEST_STR;) مشخص کردیم را با استفاده از تابع (ql_fwrite) روی SDcard مینویسد. اگر کد را کامپایل و نصب کنید خروجی مانند زیر خواهید داشت.

کار با SDCard

راه اندازی قسمت صوت

صوت در بسیاری از پروژه ها کاربرد زیادی دارد. به عنوان مثال:

✅ ۱. برقراری تماس صوتی (Voice Call)

در برخی پروژه‌های IoT، دستگاه نیاز دارد تماس تلفنی برقرار کند. به عنوان مثال یک دستگاه دزدگیر خودرو که وقتی سرقت تشخیص داد، با صاحب خودرو تماس می‌گیرد و او را با پیام صوتی آگاه می‌کند.

✅ ۲. ارسال و دریافت پیام‌های صوتی (Voice Message)

برخی دستگاه‌ها می‌توانند پیام صوتی ضبط کنند و بفرستند یا پیام صوتی دریافت کنند. به عنوان مثال سیستم‌های اعلام هشدار روستایی که وضعیت خطر (مثل سیل یا آتش‌سوزی) را به‌صورت پیام صوتی به افراد محلی اطلاع‌رسانی می‌کنند.

✅ ۳. کاربردهای اینترکام و دستیار صوتی

گاهی نیاز است افراد از راه دور با هم صحبت کنند. به عنوان مثال دستگاه‌های اینترکام هوشمند ساختمان که با سیم‌کارت کار می‌کنند و امکان مکالمه صوتی بین نگهبان و ساکن را فراهم می‌کنند.

✅ ۴. کنترل صوتی و دستورات صوتی

بعضی ماژول‌ها می‌توانند ورودی صوتی را تحلیل کنند (تشخیص گفتار). به عنوان مثال دستگاه‌های کشاورزی هوشمند که کشاورز با دستور صوتی پمپ آب را روشن می‌کند.

✅ ۵. کاربرد در پایانه‌های پرداخت (PoS) و خدمات مشتری

در برخی PoSهای سیم‌کارت‌خور قدیمی، گاهی نیاز است از طریق صوت با اپراتور تماس گرفته شود. به عنوان مثال خودپرداز یا پایانه فروشگاهی که در صورت خطا، مشتری مستقیماً با پشتیبانی تماس بگیرد.

برای راه اندازی صوت لازم است از فایل (/components/ql-application/init/ql_init.c) تابع زیر را از حالت کامنت خارج کنید

#ifdef QL_APP_FEATURE_AUDIO

ql_audio_app_init();

#ifdef QL_APP_FEATURE_HEADSET_DET

این تابع برای تست تمام قابلیتهای صوتی ماژول کافی میباشد به طوری که دارای توابعی مانند PCM و Record و Stream و Ring و Set Audio Quality است که میتوانید با خارج کردن آنها از حالت کامنت از آنها استفاده کنید. اینجا برای سادگی سراغ تابعی جهت پخش فایل موسیقی که از قبل آماده شده میرویم. برای اینکار ابتدا در کد تابع (test_play_file(TEST_PLAY_FILE_NAME); ) را از حالت کامنت خارج کنید و نام فایلی که میخواهید پخش شود را در این قسمت (#define TEST_PLAY_FILE_NAME “UFS:rec.wav”) تغییر دهید. دقت کنید که محل حافظه با کلمات (UFS) برای NOR Flash داخلی و (SD) برای SD Card و (EXNAND) برای Nand Flash خارجی مشخص میشود.

void test_play_file(char *file_name)

{

if(ql_aud_play_file_start(file_name, QL_AUDIO_PLAY_TYPE_LOCAL, play_callback))

{

audio_uart_log("play failed");

return;

}

if(ql_aud_play_file_start(file_name, QL_AUDIO_PLAY_TYPE_LOCAL, play_callback))

{

audio_uart_log("play failed");

return;

}

ql_aud_wait_play_finish(QL_WAIT_FOREVER);

ql_aud_player_stop(); //Playback ends, release playback resources

audio_uart_log("play file %s done", file_name);

}

اگر فایل شما مانند من در SDcard قرار دارد لازم است ابتدا با استفاده از تابع (ql_sdmmc_app_init();) که در قسمت SDcard با آن کار کردیم SDcard را Mount کنیم که اینکار باید قبل از تابع پخش موسیقی ما باشد. همچنین فایلی که من جهت پخش انتخاب کردم یک موسیقی با فرمت MP3 بود به همین دلیل این قسمت کد را به این صورت تغییر دادم.

1 2	#define TEST_PLAY_FILE_NAME "SD:sisoog.mp3" #define TEST_STREAM_FORMAT QL_AUDIO_FORMAT_MP3

پس از اینکه کد را کامپایل و روی برد نصب کنید موسیقی شروع به پخش میشود.

راه اندازی قسمت صوت

در تست دوم با خارج کردن این تابع از حالت کامنت (test_record_file) از حالت ضبط و پخش استفاده کردیم. تابع به صورت زیر است:

void test_record_file(void)

{

ql_aud_config config = {0};

config.samplerate = 8000;

if(ql_aud_record_file_start(TEST_RECORD_WAV_NAME, &config, QL_REC_TYPE_MIC, NULL) != QL_AUDIO_SUCCESS)

{

audio_uart_log("record failed");

return;

}

audio_uart_log("record start");

ql_rtos_task_sleep_s(5); //record 5s

ql_aud_record_stop();

audio_uart_log("record finish, start play");

ql_set_audio_path_speaker();

if(ql_aud_play_file_start(TEST_RECORD_WAV_NAME, QL_AUDIO_PLAY_TYPE_LOCAL, play_callback))

{

audio_uart_log("play failed");

return;

}

ql_aud_wait_play_finish(QL_WAIT_FOREVER);

ql_aud_player_stop();

audio_uart_log("test successful");

}

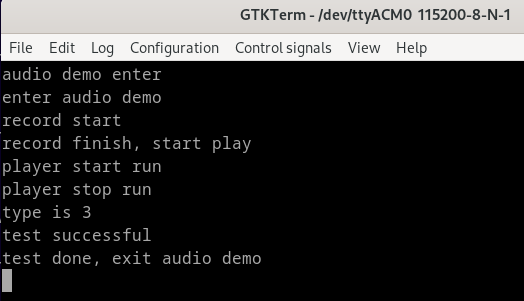

من برای دیدن داده های (لاگ) برنامه از UART استفاده میکنم که آموزش آن در قسمتهای قبل وجود دارد. بعد از اینکه تابع را از حالت کامنت خارج و کد را کامپایل و نصب کردید چنانچه برنامه به درستی کار کند خروجی مانند زیر خواهید داشت:
