برد توسعه ART-Pi II با STM32H7R7 و پردازنده 600 مگاهرتزی

بلاگ خبری

5 بازدید

۱۴۰۵-۰۶-۰۳

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

به گفته CNX Software – Embedded Systems News

برد توسعه ART-Pi II با بهره‌گیری از میکروکنترلر قدرتمند STM32H7R7 و فرکانس ۶۰۰ مگاهرتز، راهکاری پیشرفته برای اجرای رابط‌های گرافیکی مدرن با تکیه بر شتاب‌دهنده NeoChrom 2.5D فراهم کرده است. این برد مجهز به Wi-Fi و بلوتوث، از سیستم‌عامل RT-Thread پشتیبانی می‌کند و با هدف ساده‌سازی پروژه‌های پیچیده اینترنت اشیا و مانیتورینگ صنعتی طراحی شده است.

خانواده میکروکنترلر 600 مگاهرتزی STM32H7R/S Cortex-M7

خانواده میکروکنترلر مدل STM32H7R/S با فرکانس 600 مگاهرتز Cortex-M7، مجهز به پردازنده گرافیکی NeoChrom 2.5D انتخابی و تا 640 کیلوبایت SRAM و 64 کیلوبایت حافظه فلش در سال 2024 معرفی شد. با این حال، به جز بردهای خود شرکت ST مانند NUCLEO-H7S3L8 و STM32H7S78-DK، ما هیچ برد دیگری مبتنی بر آن ندیده بودیم.

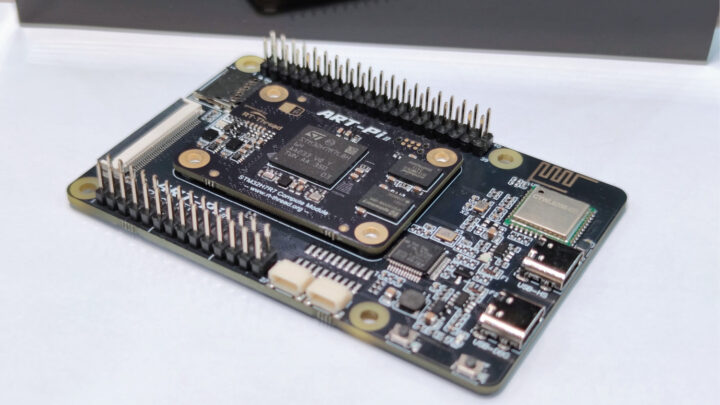

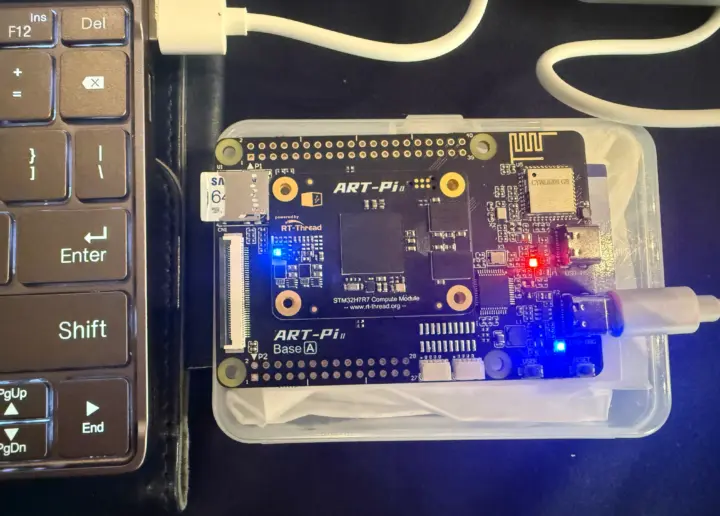

برد ART-Pi II این وضعیت را تغییر می‌دهد. این یک برد فشرده است که از یک میکروکنترلر مدل STM32H7R7L8H نیرو می‌گیرد که با 32 مگابایت HyperRAM و 64 مگابایت HyperFlash همراه شده است. این برد دارای اسلات کارت microSD، اتصال وای‌فای 4 و بلوتوث 5.1، دو پورت USB-C (یکی OTG و دیگری دیباگ)، یک هدر 40 پین GPIO سازگار با رزبری پای، یک هدر 28 پین GPIO، دو کانکتور Qwiic و یک دیباگر روی برد (on-board) است.

مشخصات برد مدل ART-Pi II:

میکروکنترلر – STMicro STM32H7R7L8H
کرنل پردازنده – از نوع ARM Cortex-M7 تا فرکانس 600 مگاهرتز
GPU – پردازنده گرافیکی NeoChrom 2.5D
حافظه – 64 کیلوبایت فلش
فضای ذخیره‌سازی – 620 کیلوبایت SRAM
پکیج – TFBGA225
حافظه – 32 مگابایت HyperRAM
ذخیره‌سازی:
- 64 مگابایت HyperFlash
- فلش eMMC با ظرفیت 4 گیگابایت انتخابی
- اسلات کارت MicroSD
رابط نمایشگر – کانکتور 40 پین RGB888 FPC
بی‌سیم – اتصال وای‌فای 4 و بلوتوث 5.1 از طریق ماژول CYWL6208 (در شماتیک AP6212/AP6212A ذکر شده) متصل شده از طریق SDIO و UART؛ آنتن PCB
USB – کانکتور USB OTG Type-C
توسعه:
- هدر 40 پین GPIO سازگار با رزبری پای
- هدر 28 پین شامل 17 عدد GPIO، رابط USB OTG، ولتاژهای 3.3V، 3V_Batt، VRef+ و سیگنال‌های GND
- 2 عدد کانکتور Qwicc
- کانکتور 6 پین Pmod برای رابط SPI (احتمالاً در پشت برد قرار دارد که عکسی از آن نداریم…)
دیباگ:
- دیباگر داخلی ST-LINK/V2.1 از طریق پورت USB-C
- کانکتور 20 پین JTAG (مونتاژ نشده)
- چندین پین Pogo برای دیباگ
سایر موارد:
- دکمه‌های فشاری ریست و کاربر
- LED توان (آبی)، 2 عدد LED کاربر، 2 عدد LED برای ST-LINK
منبع تغذیه – 5 ولت از طریق پورت USB-C
ابعاد – نامشخص (TBD)

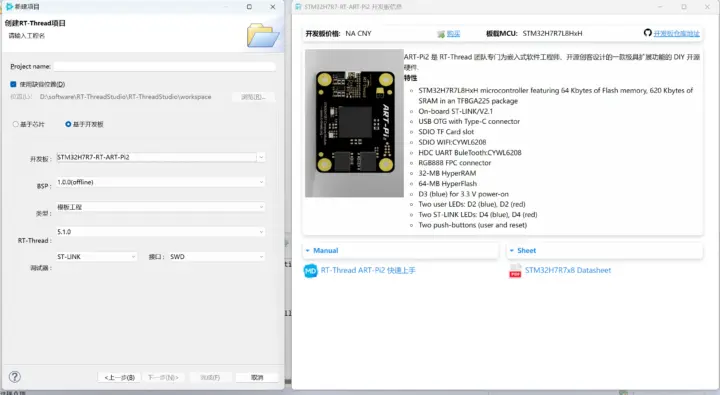

مستندات سخت‌افزاری تا حدودی ضعیف است و من مجبور شدم مشخصات فوق را از روی عکس‌ها و فایل‌های PDF شماتیک استخراج کنم. نرم‌افزار و مستندات مربوطه بهتر به نظر می‌رسند، هرچند بخشی از آن فقط به زبان چینی در دسترس است، چرا که این یک میکروکنترلر برد دیگر برای سیستم‌عامل RT-Thread RTOS است. مخزن گیت‌هاب شامل مستندات، کتابخانه‌ها، نمونه کدها، سورس کد RT-Thread RTOS و ابزارها می‌باشد:

]]"]<code>$ sdk-bsp-stm32h7r-realthread-artpi2
├── README.md
├── RealThread_STM32H7R-ART-Pi2.yaml
├── debug
├── documents
│ ├── coding_style_cn.md
│ ├── RT-Thread Programming Guide.pdf
│ ├── board
│ └── figures
├── libraries
│ ├── STM32H7RSxx_HAL_Driver
│ ├── drivers
│ └── touchgfx_lib
├── projects
│ ├── art_pi_blink_led
│ ├── art_pi_bootloader
│ ├── art_pi2_lvgl_demo
│ ├── art_pi2_touchgfx
│ ├── art_pi2_sdcard
│ ├── art_pi_wifi
│ └── art_pi_mongoose
│ └── art_pi2_cherryusb_usbdev_cdc_acm
│ └── art_pi2_cherryusb_usbhost
├── rt-thread
└── tools
