معرفی تراشه‌های BCM677x برادکام برای وای‌فای 8 و مودم‌های 5G FWA

به گفته CNX Software – Embedded Systems News

تراشه‌های جدید Broadcom برای زیرساخت‌های نسل جدید

شرکت برادکام (Broadcom) سه سیستم‌روی‌چیپ (SoC) جدید برای اکسس‌پوینت‌های وای‌فای 8 روانه بازار کرده است: تراشه BCM6772 برای روترها، اکستندرها و ریپیترهای اترنت در بازار انبوه (Mass-market)؛ تراشه BCM6774 برای روترها و اکستندرهای اترنت پرفروش و خوش‌قیمت؛ و تراشه BCM6776 برای روترها و اکستندرهای سه‌بانده (Tri-band) حرفه‌ای اترنت. مدل آخر همچنین بخشی از یک پلتفرم روتر 5G FWA است که بر پایه مودم Samsung B1320 5G توسعه یافته است.

نخستین تراشه‌های وای‌فای 8 برادکام در می ۲۰۲۵ برای کلاینت‌ها و اکسس‌پوینت‌ها معرفی شدند. این شرکت در ادامه، رادیوهای دو-بانده BCM6714 و BCM6719 را در اوایل سال جاری و تراشه‌های BCM67142، BCM67192 و BCM68565 را برای اکسس‌پوینت‌های فیبر نوری ارزان‌قیمت وای‌فای 8 با سرعت ۱۰ گیگابیت بر ثانیه در ماه گذشته عرضه کرد. تاکنون، تمامی تراشه‌های وای‌فای 8 برادکام امکان پیاده‌سازی راهکارهای چند-تراشه‌ای را فراهم می‌کردند؛ به این شکل که یک پردازنده اپلیکیشن از طریق اتصال PCIe به یک یا چند چیپست وای‌فای 8 متصل می‌شد. اما تراشه‌های جدید خانواده BCM677x، به جز در بخش وای‌فای 8 فرکانس ۶ گیگاهرتز (که در ادامه به آن می‌پردازیم)، کاملاً به‌صورت SoC یکپارچه طراحی شده‌اند و هسته‌های پردازشی (Armv8) و قابلیت اتصال 802.11bn را در یک تراشه واحد ادغام کرده‌اند.

تراشه Broadcom BCM6772 – سیستم‌روی‌چیپ وای‌فای 8 با ۴ استریم

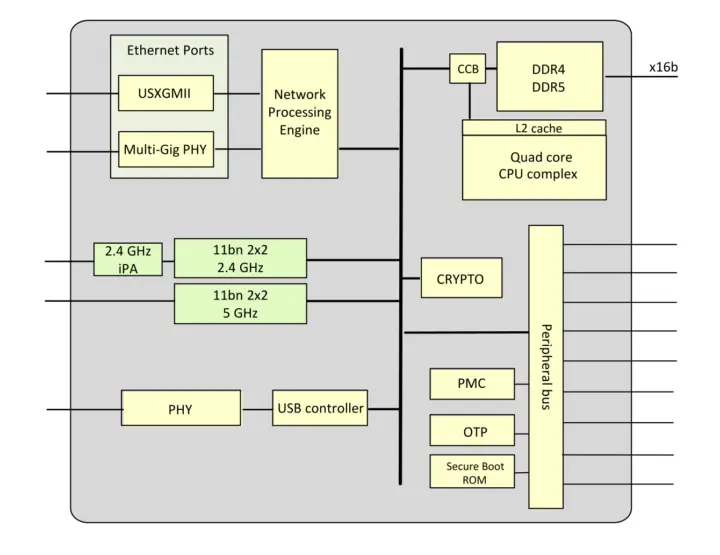

دیاگرام بلوکی Broadcom BCM6772

مشخصات BCM6772 (با توجه به متن مشابه BCM6774):

• پردازنده: مجموعه پردازشی چهار هسته‌ای (Quad-core CPU complex)
• حافظه سیستم: پشتیبانی از DDR4 و DDR5 شانزده بیتی
• فضای ذخیره‌سازی: حافظه Flash
• شبکه بی‌سیم:
• استانداردهای وای‌فای:
  • IEEE 802.11bn (وای‌فای 8)
  • IEEE 802.11be (وای‌فای 7)
  • IEEE 802.11a/b/g/n/ac/ax (وای‌فای 6/6E و نسل‌های قبلی)
• ۴ استریم فضایی (Spatial Streams): رادیو دوگانه شامل 2×2 MIMO (در ۲.۴ گیگاهرتز) + 2×2 MIMO (در ۵ گیگاهرتز)
• باندهای فرکانسی: 20/40 MHz (در ۲.۴ گیگاهرتز)، 20/40/80/160 MHz (در ۵ گیگاهرتز)
• مدولاسیون: تا 4096-QAM (برای عملکرد UHR و وای‌فای 8)
• پشتیبانی از عملکرد چند-لینک (MLO) در تمامی باندها
• پشتیبانی از OFDMA و MU-MIMO در هر دو جهت آپ‌لینک و داون‌لینک
• مجهز به تقویت‌کننده‌های توان داخلی ۲.۴ گیگاهرتز (iPA)
• شبکه‌سازی سیمی:
  • Multi-gigabit PHY
  • رابط USXGMII با سرعت 10GbE
  • موتور اختصاصی برای پردازش شبکه
• امکانات توسعه: کنترلر و رابط فیزیکی (PHY) برای USB (نسخه و سرعت نامشخص)
• امنیت:
  • شتاب‌دهنده سخت‌افزاری WPA3 (شامل حالت ۱۹۲ بیتی)
  • بوت امن (Secure Boot) با پشتیبانی از رمزنگاری پساکوانتومی (PQC)
• پکیج: FCBGA با ابعاد ۱۵ در ۱۵ میلی‌متر
• محدوده دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (گرید تجاری)

دیاگرام یک روتر دو-بانده معمولی وای‌فای 8 مبتنی بر BCM6772

تراشه Broadcom BCM6774 – سیستم‌روی‌چیپ وای‌فای 8 با ۶ استریم

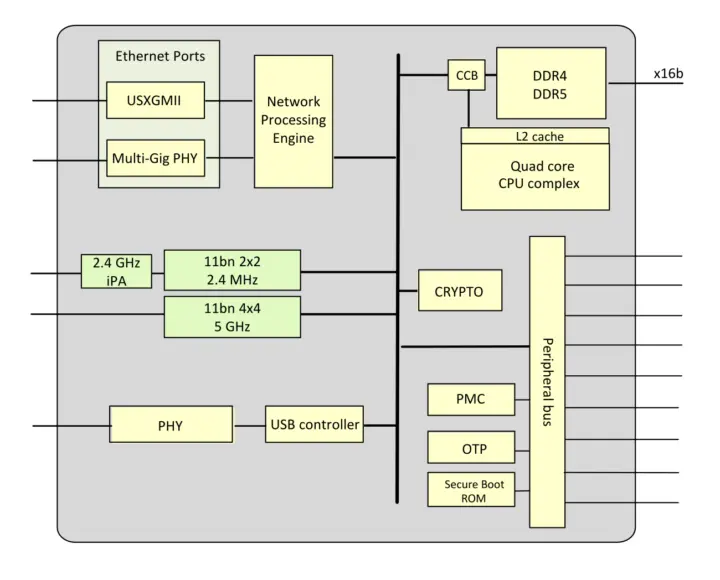

دیاگرام بلوکی BCM6774

مشخصات BCM6774:

• پردازنده: مجموعه پردازشی چهار هسته‌ای (Quad-core CPU complex)
• حافظه سیستم: پشتیبانی از DDR4 و DDR5 شانزده بیتی
• فضای ذخیره‌سازی: حافظه Flash
• شبکه بی‌سیم:
• استانداردهای وای‌فای:
  • IEEE 802.11bn (وای‌فای 8)
  • IEEE 802.11be (وای‌فای 7)
  • IEEE 802.11a/b/g/n/ac/ax (وای‌فای 6/6E و نسل‌های قبلی)
• ۶ استریم فضایی: رادیو دوگانه شامل 2×2 MIMO (در ۲.۴ گیگاهرتز) + 4×4 MIMO (در ۵ گیگاهرتز)
• باندهای فرکانسی: 20/40 MHz (در ۲.۴ گیگاهرتز)، 20/40/80/160 MHz (در ۵ گیگاهرتز)
• مدولاسیون: تا 4096-QAM (برای عملکرد UHR و وای‌فای 8)
• پشتیبانی از عملکرد چند-لینک (MLO) در تمامی باندها
• پشتیبانی از OFDMA و MU-MIMO در هر دو جهت آپ‌لینک و داون‌لینک
• مجهز به تقویت‌کننده‌های توان داخلی ۲.۴ گیگاهرتز (iPA)
• شبکه‌سازی سیمی:
  • Multi-gigabit PHY
  • رابط USXGMII با سرعت 10GbE
  • موتور اختصاصی برای پردازش شبکه
• امکانات توسعه: کنترلر و رابط فیزیکی (PHY) برای USB (نسخه و سرعت نامشخص)
• امنیت:
  • شتاب‌دهنده سخت‌افزاری WPA3 (شامل حالت ۱۹۲ بیتی)
  • بوت امن (Secure Boot) با پشتیبانی از رمزنگاری پساکوانتومی (PQC)
• پکیج: FCBGA با ابعاد ۱۵ در ۱۵ میلی‌متر
• محدوده دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (گرید تجاری)

دیاگرام یک روتر تک‌تراشه‌ای دو-بانده وای‌فای 8 مبتنی بر SoC مدل BCM6774

تراشه BCM6774 عملاً مشابه BCM6772 است، با این تفاوت که دو استریم فضایی بیشتر در فرکانس ۵ گیگاهرتز به آن اضافه شده است.

تراشه Broadcom BCM6776 – سیستم‌روی‌چیپ وای‌فای 8 با ۶ استریم و PCIe Gen 3 برای پشتیبانی سه‌بانده

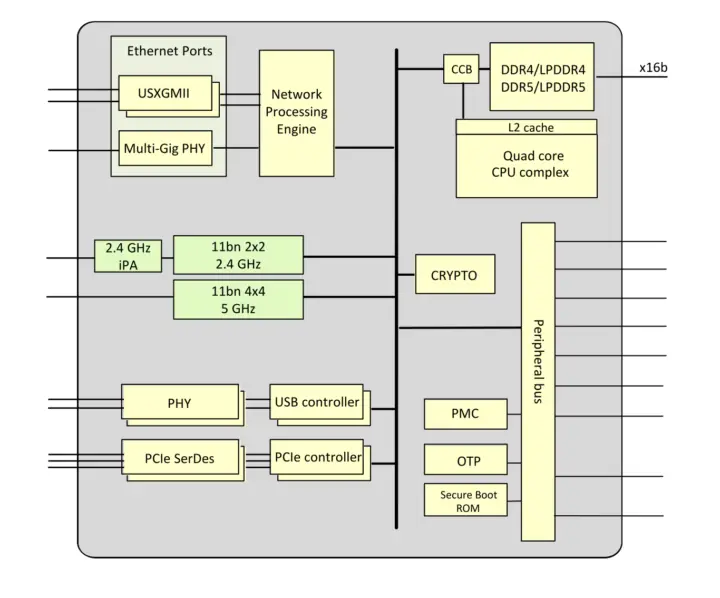

دیاگرام بلوکی SoC مدل BCM6776

مشخصات BCM6776:

• پردازنده: مجموعه پردازشی چهار هسته‌ای (Quad-core CPU complex)
• حافظه سیستم: پشتیبانی از DDR4، LPDDR4، DDR5 و LPDDR5 شانزده بیتی
• فضای ذخیره‌سازی: حافظه Flash
• شبکه بی‌سیم:
• استانداردهای وای‌فای:
  • IEEE 802.11bn (وای‌فای 8)
  • IEEE 802.11be (وای‌فای 7)
  • IEEE 802.11a/b/g/n/ac/ax (وای‌فای 6/6E و نسل‌های قبلی)
• ۶ استریم فضایی: رادیو دوگانه شامل 2×2 MIMO (در ۲.۴ گیگاهرتز) + 4×4 MIMO (در ۵ گیگاهرتز)
• باندهای فرکانسی: 20/40 MHz (در ۲.۴ گیگاهرتز)، 20/40/80/160 MHz (در ۵ گیگاهرتز)
• مدولاسیون: تا 4096-QAM (برای عملکرد UHR و وای‌فای 8)
• پشتیبانی از عملکرد چند-لینک (MLO) در تمامی باندها
• پشتیبانی از OFDMA و MU-MIMO در هر دو جهت آپ‌لینک و داون‌لینک
• مجهز به تقویت‌کننده‌های توان داخلی ۲.۴ گیگاهرتز (iPA)
• شبکه‌سازی سیمی:
  • Multi-gigabit PHY
  • رابط USXGMII با سرعت 10GbE
  • موتور اختصاصی برای پردازش شبکه
• امکانات توسعه:
  • رابط دوگانه PCIe Gen3 برای وای‌فای 8 سه‌بانده
  • کنترلر و رابط فیزیکی (PHY) برای USB (نسخه و سرعت نامشخص)
• امنیت:
  • شتاب‌دهنده سخت‌افزاری WPA3 (شامل حالت ۱۹۲ بیتی)
  • بوت امن (Secure Boot) با پشتیبانی از رمزنگاری پساکوانتومی (PQC)
• پکیج: FCBGA با ابعاد ۱۹ در ۱۹ میلی‌متر
• محدوده دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (گرید تجاری)

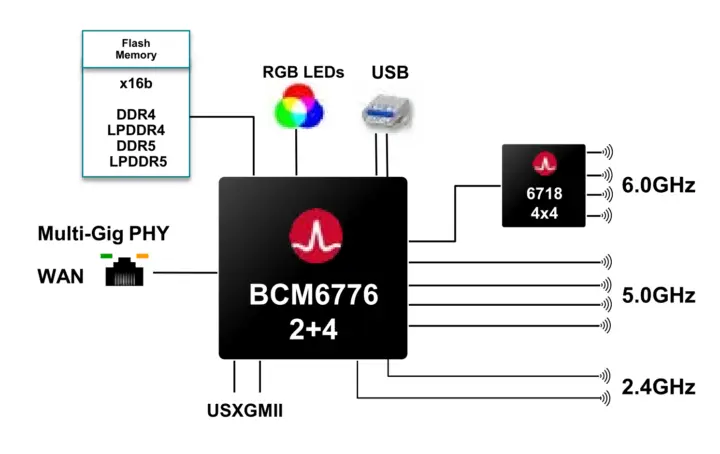

 دیاگرام یک پلتفرم اکستندر سه‌بانده معمولی وای‌فای 8 مبتنی بر BCM6776

تراشه BCM6776 با ارتقای قابلیت‌های BCM6774، پشتیبانی از حافظه‌های LPDDR4 و LPDDR5 و همچنین یک رابط دوگانه PCIe Gen3 را برای اتصال به تراشه BCM6718 (جهت دسترسی به اتصال 4×4 MIMO وای‌فای 8 در فرکانس ۶ گیگاهرتز) اضافه کرده است. اطلاعاتی در مورد نرم‌افزار ارائه نشده است، اما می‌توان انتظار داشت که از سیستم‌عامل‌های مبتنی بر لینوکس مانند OpenWrt پشتیبانی کند.

پلتفرم FWA برای 5G و وای‌فای 8

تراشه BCM6776 همچنین بخشی از پلتفرم مرجع روتر 5G و وای‌فای 8 FWA (دسترسی بی‌سیم ثابت) است که با همکاری شرکت سامسونگ توسعه یافته است. در کنار راهکار سه‌بانده وای‌فای 8، این پلتفرم از مودم 5G مدل Samsung B1320 (که برای پهنای باند بهینه شده است) با ویژگی‌های برجسته زیر بهره می‌برد:

• پردازنده: پردازنده چهار هسته‌ای ARM Cortex-A55 با فرکانس ۱.۶ گیگاهرتز
• حافظه: پشتیبانی از LPDDR4x و LPDDR5x
• سلولار (Cellular):
  • استاندارد 3GPP Release 17
  • پشتیبانی از زنجیره رادیویی 4Rx/2Tx
  • پشتیبانی از Power Class 1.5 (در باندهای TDD)
  • پشتیبانی از شبکه‌های ماهواره‌ای 5G NR-NTN و NB-NTN برای باندهای n255 و n256 (باندهای L و S)
• موقعیت‌یابی: مجهز به GNSS
• شبکه سیمی: رابط USXGMII با سرعت 5 Gbps
• رابط‌های میزبان: PCIe Gen 3 و USB 2.0

شرکت HUMAX Networks یکی از نخستین شرکت‌هایی است که مودم 5G CPE خود را بر اساس این راهکار توسعه داده است.

در حال حاضر، برادکام در حال ارسال نمونه‌های اولیه تراشه‌های خانواده BCM677x وای‌فای 8 به شرکا و مشتریان طرح دسترسی زودهنگام است. هم‌زمان، پلتفرم FWA مشترک سامسونگ B1320 و برادکام BCM6776 نیز در حال ارسال برای شرکای OEM است. جزئیات بیشتر در مورد خانواده BCM677x را می‌توانید در وب‌سایت Broadcom مشاهده کنید. هنوز صفحه محصول اختصاصی برای پلتفرم مرجع 5G FWA در سایت قرار نگرفته و این محصول صرفاً از طریق یک بیانیه مطبوعاتی معرفی شده است.
