معرفی تراشه‌های وای‌فای ۸ و 10G PON برادکام (BCM67142 و BCM68565)

به گفته: CNX Software – Embedded Systems News

تراشه‌های جدید Broadcom: از استاندارد وای‌فای 8 تا درگاه‌های 10G PON

شرکت Broadcom به‌تازگی تراشه‌های BCM67142 و BCM67192 مبتنی بر استاندارد وای‌فای ۸ (802.11bn) را برای اکسس پوینت‌های (Access Points) مسکونی میان‌رده و اقتصادی، به همراه SoC درگاه شبکه BCM68565 PON با پشتیبانی از اتصال فیبر نوری ۱۰ گیگابیت بر ثانیه (10 Gbps) معرفی کرده است تا امکان پیاده‌سازی کامل نقاط دسترسی پهن‌باند فراهم شود.

این معرفی در ادامه رونمایی سال گذشته از پلتفرم‌های پرچم‌دار مسکونی (BCM6718) و سازمانی (BCM43840 و BCM43820) این شرکت صورت می‌گیرد. تراشه‌های جدید با هدف ارائه راهکارهای اقتصادی و ارزش‌محور برای نسل جدید استاندارد وای‌فای ۸ و درگاه‌های 10G PON طراحی شده‌اند.

تراشه‌های اکسس پوینت Broadcom BCM67142 و BCM67192 با استاندارد وای‌فای ۸

مشخصات BCM67142/BCM67192:

• استانداردهای وای‌فای:
  • سازگار با IEEE 802.11bn (وای‌فای ۸)
  • سازگار با IEEE 802.11be (وای‌فای ۷)
  • پشتیبانی از IEEE 802.11 a/b/g/n/ac/ax
• جریان‌های فضایی (Spatial Streams):
  • مدل BCM67142: رادیو دوگانه (Dual-Radio) شامل 3×3 (در فرکانس ۲.۴ گیگاهرتز) + 4×4 (در فرکانس ۵ گیگاهرتز). مجموعاً ۷ جریان
  • مدل BCM67192: رادیو دوگانه (Dual-Radio) شامل 4×4 (در فرکانس ۲.۴ گیگاهرتز) + 4×4 (در فرکانس ۵ گیگاهرتز). مجموعاً ۸ جریان
• باندهای فرکانسی: ۲.۴ گیگاهرتز و ۵ گیگاهرتز
• پهنای باند کانال: ۲۰ و ۴۰ مگاهرتز (برای باند ۲.۴ گیگاهرتز) / ۲۰، ۴۰، ۸۰ و ۱۶۰ مگاهرتز (برای باند ۵ گیگاهرتز)
• بالاترین نرخ مدولاسیون: 4096-QAM (برای عملیات UHR در وای‌فای ۸)
• پشتیبانی از عملیات چند-پیوندی (MLO) در تمامی باندها
• پشتیبانی از OFDMA و MU-MIMO در هر دو مسیر آپ‌لینک (Uplink) و داون‌لینک (Downlink)
• امنیت بی‌سیم:
  • پشتیبانی از پروتکل‌های WPA، WPA2 و WPA3 (با رمزنگاری ۱۹۲ بیتی Suite B)
  • موتور رمزگذاری و رمزگشایی سخت‌افزاری AES
  • پشتیبانی از TKIP و IEEE 802.1X
• رابط میزبان (Host Interface): رابط PCIe Gen3 x2
• محدوده دمایی: ۰ تا ۷۰ درجه سانتی‌گراد (گرید تجاری)

نمودار بلوکی BCM67142 (تراشه BCM67192 اساساً مشابه است، اما یک جریان اضافی در باند ۲.۴ گیگاهرتز دارد.

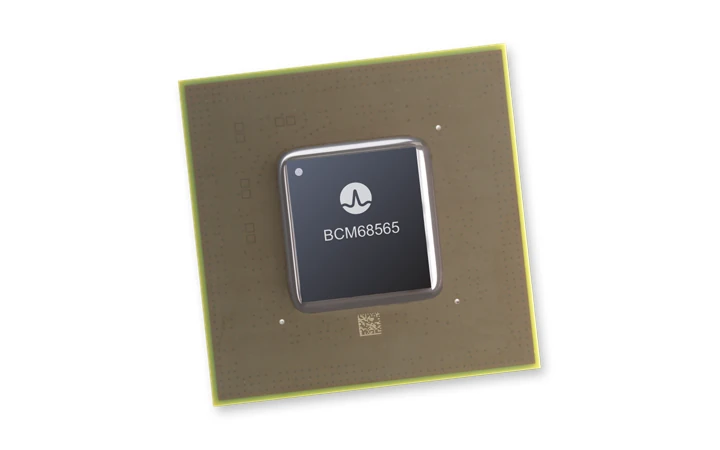

دستگاه درگاه شبکه 10G xPON مدل Broadcom BCM68565

مشخصات Broadcom BCM68565:

• پردازنده: پردازنده چند‌هسته‌ای Armv8 با توان پردازشی تا 10K DMIPS
• پردازنده بسته (Packet Runner) نسل ششم با ساختار صدور دوگانه (DI-XRDP)
• تخلیه بار (Offload) مسیرهای داده سیمی و بی‌سیم
• حافظه: پشتیبانی از رم‌های DDR4، LPDDR4، DDR5 و LPDDR5
• ذخیره‌سازی: پشتیبانی منعطف از حافظه فلش (eMMC)
• شبکه:
  • رابط یکپارچه 10 Gbps Fiber WAN با پشتیبانی از حالت‌های XGSPON، GPON و Active Ethernet
  • یک عدد کنترلر فیزیکی (PHY) اترنت کم‌مصرف (EEE) با سرعت ۱۰ گیگابیت بر ثانیه
  • چهار عدد PHY اترنت گیگابیتی کم‌مصرف
  • کنترلرهای چند مسیره PCIe Gen3 برای اتصال به تراشه وای‌فای ۸
  • یک عدد پورت USB 3.0
• امنیت: پردازنده امنیتی اختصاصی (SMC) برای بوت امن و پشتیبانی از رمزنگاری پیشرفته

این تراشه (SoC) از میان‌افزارهای (Middleware) متن‌باز مانند RDK و prplWare پشتیبانی می‌کند. این قطعه برای استفاده ترکیبی با تراشه‌های وای‌فای ۸ مدل BCM67142 یا BCM67192 جهت ساخت اکسس پوینت‌های فیبر نوری خانگی (FTTH)، تجهیزات سمت مشترک (CPE) مبتنی بر فیبر چند-گیگابیتی و درگاه‌های 10G PON دارای Wi-Fi و اترنت طراحی شده است.

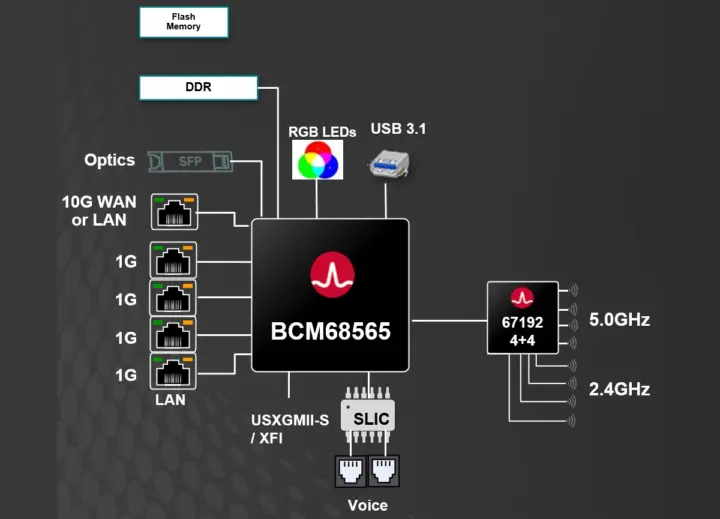

یک پلتفرم نمونه XGS PON مبتنی بر وای‌فای ۸ با استفاده از تراشه‌های BCM68565 و BCM67192

مستندات عمومی برای هر سه تراشه نسبتاً محدود است، زیرا Broadcom در این مرحله تنها خلاصه‌های محصول (Product Briefs) را از طریق صفحات مربوطه ارائه داده و جزئیات بیشتری منتشر نکرده است.

شرکت Broadcom اعلام کرده است که در حال حاضر نمونه‌های اولیه تراشه‌های BCM68565، BCM67142 و BCM67192 را در اختیار مشتریان و شرکای منتخب خود (در فاز Early Access) قرار می‌دهد. جزئیات بیشتر را می‌توان در بیانیه مطبوعاتی این شرکت مشاهده کرد.
