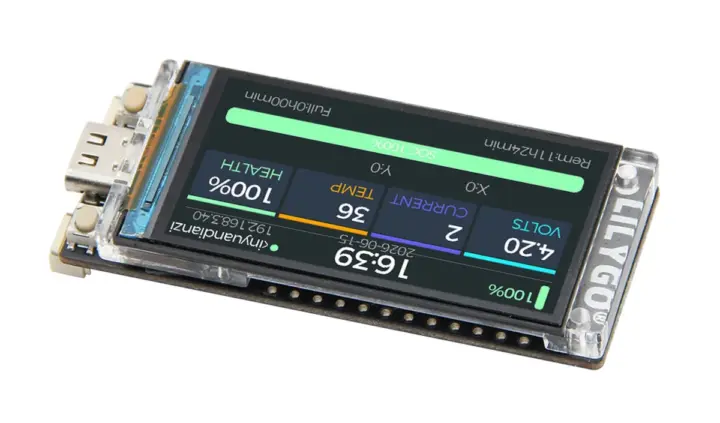

رونمایی از برد LILYGO T-Display C5 با نمایشگر ۱.۹ اینچی IPS و درگاه‌های Qwiic برای پروژه‌های اینترنت اشیا

به گفته CNX Software – Embedded Systems News

مزیت اصلی استفاده از تراشه ESP32-C5، پشتیبانی از اتصال دو بانده وای‌فای 6 (2.4/5.0 گیگاهرتز) است؛ این تراشه همچنین قابلیت‌های بلوتوث LE 5.x و رادیوی 802.15.4 برای Zigbee/Thread/Matter را که در ESP32-C6 یافت می‌شد، حفظ کرده است.

مشخصات LILYGO T-Display C5:

• ماژول بی‌سیم: مدل Espressif Systems ESP32-WROOM-C5-1U-N16R8
• SoC: مدل ESP32-C5HR8
• پردازنده:
  • پردازنده تک‌هسته‌ای 32 بیتی RISC-V با فرکانس کاری تا 240 مگاهرتز
  • هسته کم‌مصرف RISC-V با فرکانس 40 مگاهرتز که به عنوان پردازنده اصلی برای کاربردهای حساس به مصرف انرژی عمل می‌کند
• حافظه: 384 کیلوبایت SRAM داخلی، 8 مگابایت PSRAM
• ذخیره‌سازی: 320 کیلوبایت ROM
• اتصالات بی‌سیم:
  • وای‌فای 6 استاندارد 802.11ax دو بانده (2.4 گیگاهرتز/5 گیگاهرتز)، با امکان بازگشت (Fallback) به استاندارد 802.11b/g/n وای‌فای 4
  • بلوتوث 5.0 کم‌مصرف (LE)
  • رادیو 802.15.4 برای Zigbee 3.0 و Thread 1.3
• ذخیره‌سازی: ۱۶ مگابایت حافظه Flash
• آنتن: کانکتور آنتن IPEX
• نمایشگر:
  • ال‌سی‌دی 1.9 اینچی رنگی IPS با مد RGB565 و رزولوشن 172×320؛ کنترلر نمایشگر ST7735 با رابط 4 سیمه SPI
  • صفحه لمسی خازنی اختیاری CST816S (رابط I2C)؛ نکته: ظاهراً هنوز برای فروش عرضه نشده است
• USB: پورت USB Type-C برای تغذیه، برنامه‌ریزی و انتقال داده

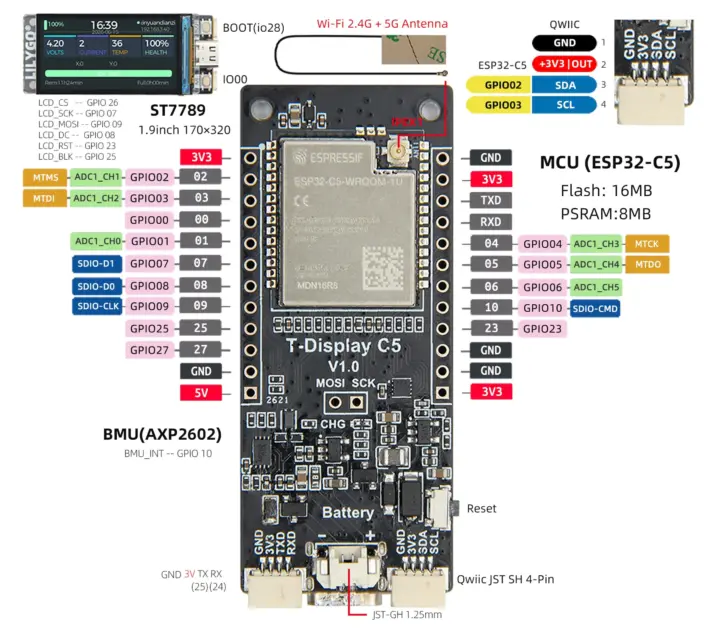

• توسعه:
  • 2 عدد هدر 12 پین
  • 14 عدد GPIO، UART0؛ پین‌های GPIO به عنوان I2C، SPI، PWM، I2S، CAN و UART قابل پیکربندی هستند
  • 6 عدد ورودی ADC
  • خروجی‌های 5V، 3.3V و GND
  • 2 عدد کانکتور Qwiic: شامل 1 عدد I2C و 1 عدد UART
• متفرقه: دکمه‌های ریست (Reset)، بوت (BOOT – IO28) و کاربر (User – IO0)
• منبع تغذیه:
  • 5 ولت / 500 میلی‌آمپر از طریق پورت USB Type-C
  • کانکتور 2 پین JST-1.25 برای باتری لیتیومی
  • واحد مدیریت باتری (BMU) مدل AXP6202 کم‌مصرف
• ابعاد: 62 در 26 در 10 میلی‌متر

شرکت LILYGO نسخه فریمور و نمونه‌کدهای مربوط به PlatformIO و Arduino IDE را منتشر کرده است که شامل اسکچ کارخانه‌ای و نمونه‌های مربوط به LCD، کتابخانه LVGL، رابط SPI، صفحه لمسی (CST816S)، پایش باتری و اکسس پوینت (AP) وای‌فای می‌شود. شما می‌توانید تمامی این موارد را به همراه دستورالعمل‌های پایه برای شروع کار در GitHub پیدا کنید.

برد T-Display C5 اولین برد اینترنت اشیا (IoT) مبتنی بر ESP32-C5 دو بانده مجهز به نمایشگر داخلی نیست؛ از جایگزین‌های آن می‌توان به Waveshare ESP32-C5-LCD-1.47 (نمایشگر 1.47 اینچی TFT، غیرلمسی، دارای اسلات کارت microSD) و Waveshare ESP32-C5-Touch-LCD-2.8 (نمایشگر 2.8 اینچی IPS، لمسی خازنی، کارت microSD، پشتیبانی از باتری و 2 عدد Qwiic) اشاره کرد. برد شرکت LILYGO از نظر اندازه نمایشگر و قابلیت‌ها، گزینه‌ای میانی محسوب شده و قیمت آن کمی ارزان‌تر است.

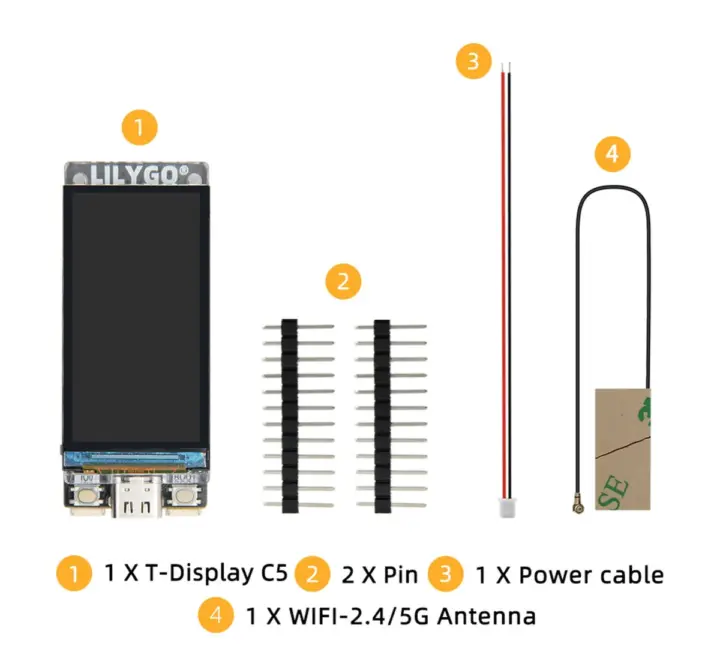

این محصول همراه با دو هدر 12 پین، یک کابل تغذیه برای باتری و یک آنتن دو بانده وای‌فای/بلوتوث عرضه می‌شود. این موارد مربوط به مدل بدون پشتیبانی از صفحه لمسی است، زیرا نوع دارای کنترلر تاچ CST816S در حال حاضر برای فروش عرضه نشده است.
