ماژول اینترنت اشیاء ESP32-C61-MINI-1/1U معرفی شد؛ پشتیبانی از وای‌فای 6 و بلوتوث BLE با قیمت حدود ۲ دلار

به گفته CNX Software – Embedded Systems News

در سال ۲۰۲۴، شرکت Espressif Systems تراشه ESP32-C61 را معرفی کرد که یک SoC مجهز به وای‌فای 6 در فرکانس ۲.۴ گیگاهرتز و بلوتوث کم‌مصرف (BLE) است. این تراشه به عنوان یک نسخه ارزان‌قیمت از ESP32-C6 ارائه شده که فاقد رادیوی 802.15.4 بوده، از یک هسته پردازشی RISC-V بهره می‌برد و ظرفیت SRAM کمتری (۳۲۰ کیلوبایت در مقابل ۵۱۲ کیلوبایت) دارد.

ما اولین بار ESP32-C61 را در برد مدل Wireless Tag ESP32P4C61 مشاهده کردیم که در ژوئن گذشته طی یک کمپین کیک‌استارتر معرفی شد، اما اکنون Espressif فروش نمونه‌های ماژول ESP32-C61-MINI-1 و ESP32-C61-MINI-1U را در AliExpress با قیمت ۱۰.۷ دلار برای یک بسته ۵ عددی (حدود ۲ دلار به ازای هر ماژول) آغاز کرده است.

مشخصات ماژول ESP32-C61-MINI-1/1U:

• SoC: تراشه ESP32-C61
• هسته پردازنده: میکروپروسسور ۳۲ بیتی تک‌هسته‌ای RISC-V تا فرکانس ۱۶۰ مگاهرتز
• حافظه:
  • ۳۲۰ کیلوبایت SRAM
  • تا ۸ مگابایت PSRAM
• ذخیره‌سازی:
  • ۲۵۶ کیلوبایت ROM
  • تا ۸ مگابایت حافظه فلش Quad SPI
• بی‌سیم:
  • وای‌فای ۲.۴ گیگاهرتز 1T1R
  • فرکانس: ۲۴۱۲ تا ۲۴۸۴ مگاهرتز
  • سازگار با استاندارد IEEE 802.11ax
  • حالت non-AP فقط در پهنای باند ۲۰ مگاهرتز
  • MCS0 تا MCS9
  • OFDMA در لینک‌های آپ‌لینک و دان‌لینک
  • MU-MIMO در دان‌لینک
  • قابلیت Target wake time (TWT) برای بهینه‌سازی مکانیزم‌های صرفه‌جویی در مصرف انرژی
  • سازگاری با استانداردهای قدیمی‌تر IEEE 802.11b/g/n
  • پهنای باند ۲۰ مگاهرتز و ۴۰ مگاهرتز
  • نرخ انتقال داده تا ۱۵۰ مگابیت بر ثانیه
  • وای‌فای Multimedia (WMM)
  • پشتیبانی از TX/RX A-MPDU و TX/RX A-MSDU
  • ۴ رابط مجازی وای‌فای
  • پشتیبانی همزمان از Infrastructure BSS در حالت Station، حالت SoftAP، حالت ترکیبی Station + SoftAP و حالت promiscuous
  • پشتیبانی از 802.11mc FTM
• بلوتوث:
  • دارای گواهینامه بلوتوث LE 5.3
  • بلوتوث mesh
  • حالت توان بالا (20 dBm)
  • سرعت: ۱۲۵ کیلوبیت، ۵۰۰ کیلوبیت، ۱ مگابیت و ۲ مگابیت بر ثانیه
  • Advertising extensions
  • مجموعه‌های تبلیغاتی متعدد (Multiple advertisement sets)
  • الگوریتم انتخاب کانال شماره ۲
  • کنترل توان LE
  • مکانیزم همزیستی داخلی بین وای‌فای و بلوتوث برای اشتراک‌گذاری آنتن یکسان
• پریفرال‌ها از طریق ۵۳ پد:
  • GPIO، SPI، UART، I2C
  • I2S
  • LED PWM
  • USB
  • کنترلر Serial/JTAG
  • GDMA
  • قابلیت دیباگ روی تراشه از طریق JTAG
  • ماتریس وظایف رویداد (Event task matrix)
  • ADC، سنسور دما، آشکارساز افت ولتاژ (brown-out)، مقایسه‌گر ولتاژ آنالوگ
  • تایمرهای عمومی، تایمر سیستم و تایمرهای نگهبان (watchdog)
• متفرقه:
  • اسیلاتور کریستال ۴۰ مگاهرتز روی ماژول
  • گزینه‌های آنتن:
  • آنتن PCB روی برد (مدل ESP32-C61-MINI-1)
  • آنتن خارجی از طریق کانکتور (مدل ESP32-C61-MINI-1U)
• ولتاژ تغذیه: ۳.۰ تا ۳.۶ ولت
• ابعاد:
  • ۱۳.۲ × ۱۶.۶ × ۲.۴ میلی‌متر (ESP32-C61-MINI-1)
  • ۱۳.۲ × ۱۲.۵ × ۲.۴ میلی‌متر (ESP32-C61-MINI-1U)
• محدوده دمایی: ۴۰- تا ۸۵ درجه سانتی‌گراد
• گواهینامه‌ها: انواع گواهینامه‌های RF، محیط زیست (Green) و تست

ESP32-C61-MINI-1

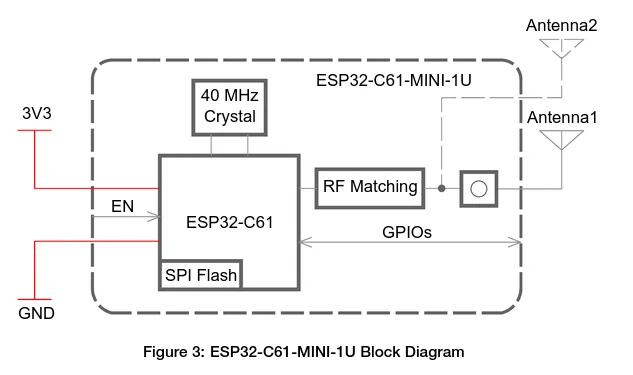

بلوک دیاگرام ESP32-C61-MINI-1U

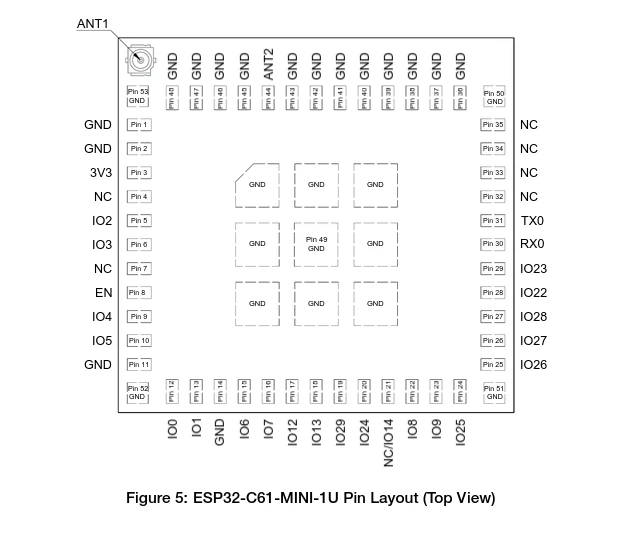

چیدمان پین‌های ماژول ESP32-C61-MINI-1U (مدل ESP32-C61-MINI-1 تقریباً مشابه است، با این تفاوت که کانکتور آنتن ندارد)

شما می‌توانید جزئیات فنی کامل را در دیتاشیت مطالعه کنید. از نظر نرم‌افزاری، فریم‌ورک ESP-IDF v6.0 در زمان انتشارش در مارس ۲۰۲۶، پشتیبانی از ESP32-C61 را اضافه کرد. پلتفرم Arduino نیز پشتیبانی می‌شود، اما در این مرحله روند کار چندان مستقیم و ساده نیست؛ همان‌طور که در دستورالعمل‌های راهنمای شروع به کار توضیح داده شده است:

«تراشه‌های ESP32-C2 و ESP32-C61 توسط Arduino-ESP32 پشتیبانی می‌شوند، اما نیازمند استفاده از Arduino به عنوان یک کامپوننت ESP-IDF یا بازسازی (Rebuild) کتابخانه‌های استاتیک هستند.»

علاوه بر ماژول ESP32-C61-MINI-1/1U، شما همچنین می‌توانید از برد مدل ESP32-C61-DevKitC-1-N8R2 برای شروع کار استفاده کنید که با قیمت ۹ دلار در AliExpress یا ۱۲ دلار در Amazon به فروش می‌رسد. افزون بر فریم‌ورک ESP-IDF و Arduino، نسخه آلفای فریمور CircuitPython نیز برای این برد ارائه شده است.

برد توسعه مدل ESP32-C61-DevKitC-1 به همراه ماژول ESP32-C61-WROOM-1
