پنل لمسی ۷ اینچی HAUI معرفی شد؛ نمایشگر هوشمند دیواری برای هوم اسیستنت با پشتیبانی از پروتکل MQTT

به گفته CNX Software – Embedded Systems News

HAUI 3Gang Touch Display

دستگاه HAUI 3Gang Touch Display یک داشبورد خانه هوشمند با قابلیت نصب روی دیوار است که به‌طور اختصاصی برای اجرای Home Assistant، OpenHAB، Domoticz یا هر داشبورد اتوماسیون خانگی تحت وب دیگری طراحی شده است.
این دستگاه که بر پایه یک Raspberry Pi 3B+ ساخته شده است (به‌دلیل اینکه پس از افزایش قیمت‌های Pi 4/5، یکی از ارزان‌ترین گزینه‌ها محسوب می‌شود)، جایگزین کلیدهای سنتی دیوار شده و در یک جعبه تقسیم الکتریکی تک‌پل (single-gang) استاندارد قرار می‌گیرد، در حالی که پنل جلویی آن فضایی در حدود سه پل را پوشش می‌دهد و به همین دلیل نام “3Gang” برای آن انتخاب شده است. این دستگاه یک نسخه سفارشی‌سازی شده از توزیع لینوکس FullpageOS را به همراه مرورگر Chromium در حالت کیوسک اجرا می‌کند و شامل ادغام داخلی MQTT و دسترسی SSH برای کاربران پیشرفته است.

مشخصات HAUI Touch Display

• کنترل‌کننده اصلی – Raspberry Pi 3B+
• نمایشگر – صفحه نمایش لمسی خازنی ۷ اینچی
• اتصالات – وای‌فای روی Raspberry Pi (پیکربندی شده از طریق ویزارد راه اندازی اولیه)
• مصرف توان:
  • ولتاژ ورودی – 120 VAC ±10%
  • حداکثر جریان – ۱ آمپر
  • ماژول شارژر USB داخلی (سیم‌کشی فاز/نول، بدون نیاز به اتصال زمین)
• ابعاد – نامشخص (حاشیه‌های حداقلی که برای پوشش فضای یک کلید ۳ پل طراحی شده‌اند)
• دما – حداکثر دمای محیط تا ۳۵ درجه سانتی‌گراد (۹۵ درجه فارنهایت)
• بدنه – طراحی اختصاصی پرینت سه‌بعدی بدون پیچ و بدون شکاف‌های قابل رویت

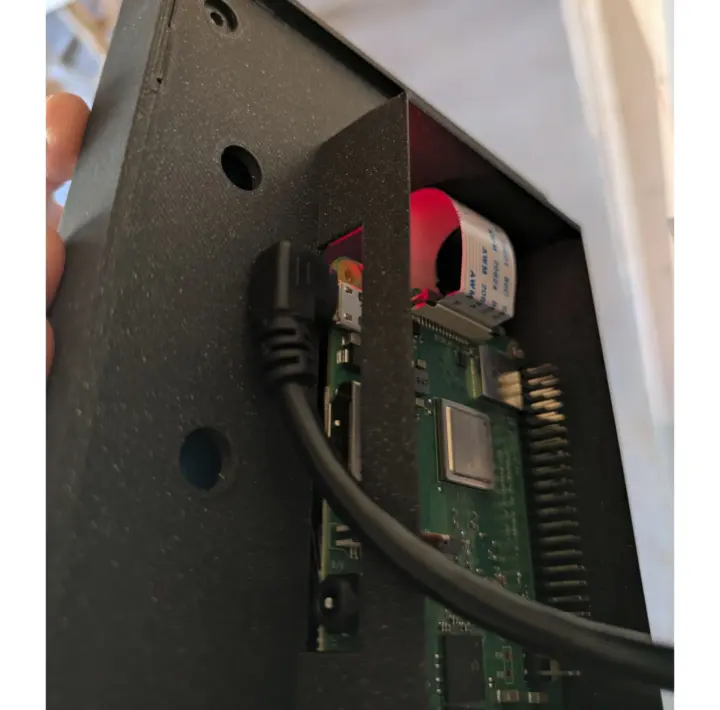

داشبورد Raspberry Pi 3B+ home assistant

برخلاف تبلت‌های معمولی، HAUI در اولین بارِ روشن شدن، مستقیماً وارد یک Setup Wizard اختصاصی می‌شود. از کاربران خواسته می‌شود تا وای‌فای خود را پیکربندی کنند، یک Hostname اختصاص دهند، اتصال به MQTT broker را تنظیم کرده و URL داشبورد هدف را تعریف کنند. این دستگاه از MQTT پشتیبانی می‌کند که به Home Assistant اجازه می‌دهد روشنایی نور پس‌زمینه، زمان خاموش شدن صفحه و رفتار حالت خواب (sleep) را کنترل کند و همچنین گزارش‌های دیباگ سخت‌افزاری مانند رویدادهای افت ولتاژ را مستقیماً به داشبورد ارسال نماید. اگر از MQTT استفاده نشود، سیستم برای کاهش مصرف توان و جلوگیری از سوختن صفحه (burn-in)، به تنظیمات پیش‌فرض برای کاهش نور و خواب صفحه باز می‌گردد.

کاربران CAN از طریق آدرس http://[IP_ADDRESS]/controls/ به رابط وب دستگاه دسترسی پیدا کرده تا تنظیمات را تغییر دهند یا در صورت گیر کردن روی لوگوی بوت، کش مرورگر Chromium را پاک کنند. همچنین دسترسی محلی SSH به‌صورت پیش‌فرض با نام کاربری و رمز عبور هر دو روی “haui” فعال است. پس از ورود از طریق SSH، کاربران CAN دستورات استاندارد لینوکس را برای بررسی وضعیت شبکه و نظارت بر لاگ‌های سیستم اجرا کنند. رفتار نور پس‌زمینه و حالت خواب توسط یک سرویس اختصاصی مدیریت می‌شود و اسکریپت‌های کمکی در دایرکتوری سیستم (/home/haui/scripts) در دسترس هستند، اگرچه سیستم‌های تغییر یافته تحت پوشش پشتیبانی رسمی قرار نمی‌گیرند. اطلاعات بیشتر درباره این دستگاه CAN در دفترچه راهنمای آنلاین و انجمن‌های گفتگوی Home Assistant یافت شود.

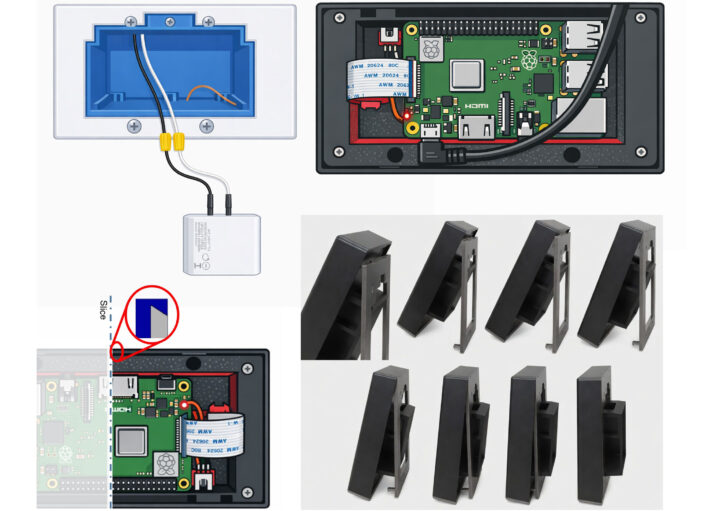

بالا سمت چپ – نمودار سیم‌کشی جعبه برق که اتصال فاز (سیاه) و نول (سفید) به ماژول قدرت USB را نشان می‌دهد. بالا سمت راست – نمای سخت‌افزار داخلی با Raspberry Pi 3B+ و کابل ریبون DSI متصل به نمایشگر ۷ اینچی. پایین سمت چپ – نمای مقطعی که مکانیزم قاب با اتصال فشاری و نصب هم‌سطح را نشان می‌دهد. پایین سمت راست – نمای مرحله‌به‌مرحله براکت دیواری و نحوه جا افتادن نمایشگر در محل خود.

برای نصب دستگاه، کلید روشنایی موجود را بردارید، ماژول قدرت USB را به فاز و نول متصل کنید، آن را در جعبه برق قرار دهید و نمایشگر را از طریق USB متصل کرده و سپس آن را به براکت دیواری محکم کنید.

رقیب اصلی HAUI Touch Display دستگاه SONOFF NSPanel Pro (شامل نسخه Gen2) است که یک پنل Zigbee مبتنی بر اندروید یکپارچه با نمایشگر کوچک‌تر ۳.۹۵ اینچی برای جعبه‌های اروپایی است؛ در حالی که HAUI نصب‌های ۳ پل آمریکای شمالی را با نمایشگر بزرگ‌تر ۷ اینچی (و ورودی 120V AC) هدف قرار داده است. متناوباً، سیستم‌های مبتنی بر ESP32-P4 مانند Elecrow CrowPanel Advance ۷ اینچی نیز وجود دارند، اما آن دستگاه نیاز دارد که خودتان بدنه بسازید، فریمور اختصاصی ESPHome/LVGL بنویسید و منبع تغذیه خود را تهیه کنید.

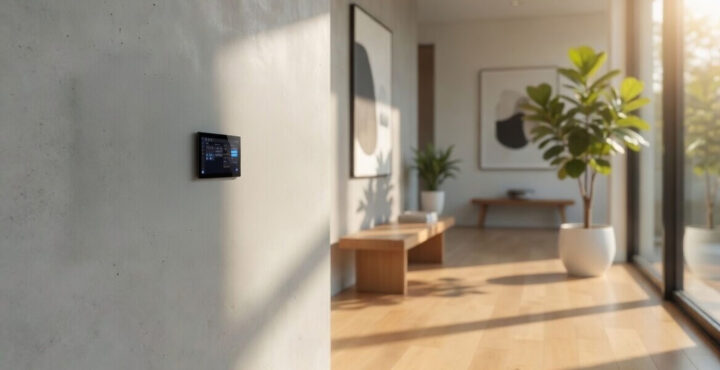

داشبورد دیواری HAUI سه‌گانه با نمایشگر ۷ اینچی (نصب‌شده روی دیوار)

این دستگاه با یک ماژول قدرت USB با ولتاژ 120 VAC عرضه می‌شود که به این معنی است که در درجه اول برای بازار ایالات متحده طراحی شده است، اما ممکن است بتوانید آن را با یک واحد ۲۴۰ ولتی با ابعاد مشابه جایگزین کنید تا در مناطق دیگر نیز قابل استفاده باشد.

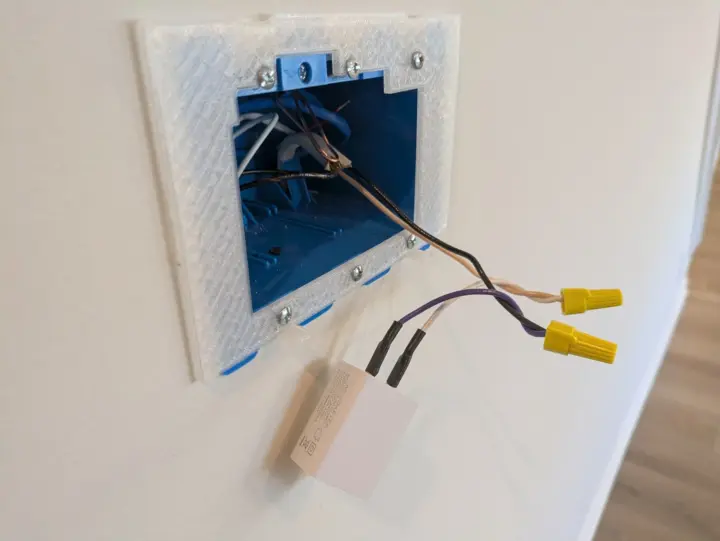

نصب ماژول USB power
