معرفی بردهای ماژولار IoTextra برای اتوماسیون صنعتی و IoT مبتنی بر ESP32 و RP2350

به گفته CNX Software – Embedded Systems News

هفته گذشته، ما در مورد برد اتوماسیون Olimex PICO-EVB نوشتیم که مجهز به چهار رله و چهار ورودی ایزوله است و برای بردهای سازگار با Raspberry Pi Pico طراحی شده است. مجموعه Make Things Happy نیز محصولی مشابه اما به صورت ماژولار ارائه داده است؛ خانواده IoTextra شامل بردهای حاملی (Carrier Boards) با چهار ورودی و چهار خروجی برای اتوماسیون است که از طیف وسیعی از بردهای میکروکنترلر IoTsmart مبتنی بر Raspberry Pi RP2350، ESP32-S3 و غیره پشتیبانی می‌کند.

در حال حاضر شش برد از خانواده IoTextra در حال عرضه یا توسعه هستند که همگی دارای ابعاد ۵۶×۴۷ میلی‌متر بوده و از ایزولاسیون گالوانیک ۳۷۵۰ Vrms به ازای هر کانال بهره می‌برند.

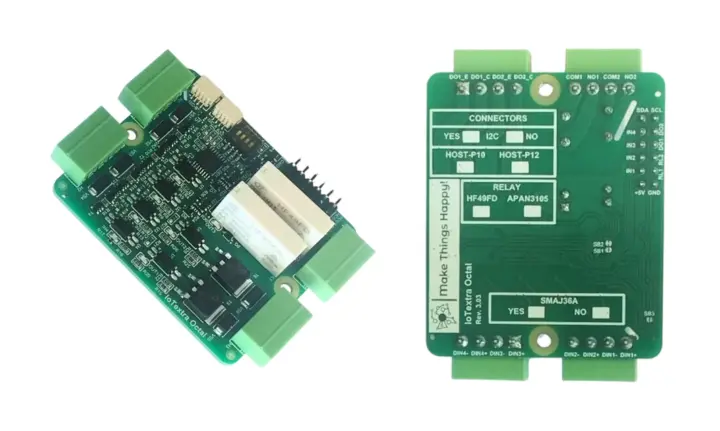

برد IoTextra Octal با چهار ورودی، دو خروجی و دو رله SPST

تمامی ماژول‌های IoTextra از پلتفرم‌های مختلف میکروکنترلر از طریق کریرهای IoTsmart SoM که به صورت افقی یا عمودی نصب می‌شوند، پشتیبانی می‌کنند. این کریرها بر پایه ماژول‌های Waveshare RP2350 و ESP32-S3، بردهای Seeed Studio XIAO و موارد دیگر ساخته شده‌اند و همگی از طریق کانکتور HOST متصل می‌شوند.

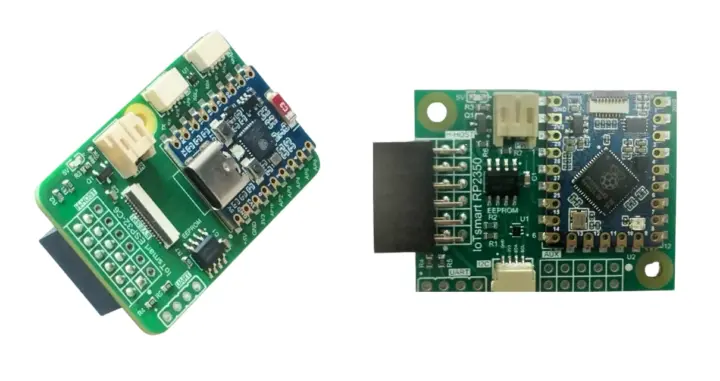

ماژول‌های IoTsmart ESP32-C6 و IoTsmart RP2350A که هر دو مبتنی بر بردهای Waveshare مانند ESP32-C6 Zero هستند.

تمامی ماژول‌های ۸ کاناله IoTextra از چندین اکوسیستم نرم‌افزاری به صورت پیش‌فرض پشتیبانی می‌کنند:

• فریم‌ورک IoTflow برای برنامه‌نویسی بدون کد (no-code) نودهای توزیع‌شده میکروکنترلر از طریق MQTT و Node-RED؛ این فریم‌ورک برای ساخت نودهای سفارشی Node-RED و مقیاس‌پذیری اتوماسیون از یک نود واحد به یک شبکه صنعتی کامل بدون نیاز به نوشتن فریمور اختصاصی برای هر دستگاه استفاده می‌شود.
• یکپارچه‌سازی MQTT با Blynk و Tasmota برای تله‌متری قابل اعتماد مبتنی بر MQTT و کنترل از راه دور، شامل سازگاری کامل با Home Assistant.

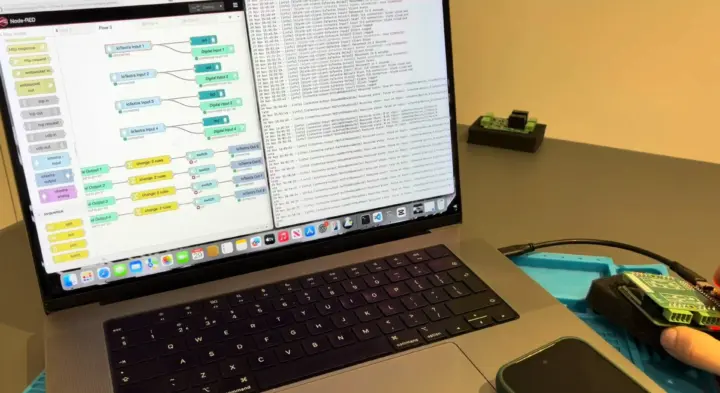

محیط IoTFlow در کنار NodeRED

هر ترکیب از بردها سطح پشتیبانی متفاوتی دارد؛ شما می‌توانید ماتریس سازگاری را به همراه کد منبع و منابع آموزشی برای شروع کار در GitHub پیدا کنید.

برخی از کاربردهای هدف برای اکوسیستم IoTextra/IoTsmart عبارتند از:

• اتوماسیون صنعتی: خروجی‌های ترانزیستوری سیگنال‌های شروع/معکوس را به درایو فرکانس متغیر (VFD) کانوایر ارسال می‌کنند، در حالی که رله‌ها یک چراغ سیگنال یا ترمز الکترومغناطیسی را سوئیچ می‌کنند.
• اینترنت اشیاء صنعتی (IIoT): ورودی‌های دیجیتال وضعیت کلید اتوماتیک را پایش می‌کنند، در حالی که رله‌های نگهدارنده (latching) موقعیت خود را با مصرف توان صفر در زمان قطعی برق حفظ می‌کنند.
• کشاورزی هوشمند: ورودی‌ها سطح آب را دنبال می‌کنند، رله‌ها با یک پالس کوتاه آبیاری را فعال کرده و شیر برقی را بدون هزینه انرژی باز نگه می‌دارند.
• خانه هوشمند: ورودی‌ها به حسگرهای موقعیت درب و دکمه‌ها متصل می‌شوند، رله‌ها پرده‌ها یا درب‌ها را کنترل کرده و آخرین وضعیت خود را پس از قطع برق حفظ می‌کنند.

شما می‌توانید انواع مختلف بردهای IoTextra با ۴ ورودی/۴ خروجی و بردهای میکروکنترلر سازگار IoTsmart را به همراه سایر بردها در وب‌سایت Make Things Happy پیدا کنید.
