معرفی گیت‌وی IoTLabs wM-Bus؛ اتصال هوشمند کنتورها به Home Assistant با تراشه ESP32 و پروتکل بی‌سیم M-Bus

به گفته CNX Software – Embedded Systems News

گیت‌وی IoTLabs wM-Bus یک دستگاه مبتنی بر ESP32 است که از استاندارد بی‌سیم M-Bus (یا wM-Bus) برای دریافت داده‌ها از کنتورها و سنسورهای سازگار پشتیبانی می‌کند و برای یکپارچه‌سازی کامل با سیستم Home Assistant طراحی شده است. پروتکل بی‌سیم M-Bus یا Wireless Meter Bus یک پروتکل بی‌سیم است که به‌طور اختصاصی برای قرائت از راه دور کنتورهای هوشمند، معمولاً کنتورهای گاز، آب یا برق طراحی شده است. این پروتکل به‌طور معمول توسط شرکت‌های خدماتی (Utilities) استفاده می‌شود، اما گیت‌وی wM-Bus به شما اجازه می‌دهد این استاندارد را برای راهکارهای اتوماسیون خانگی، کنتورها و سنسورهای خود به خدمت بگیرید.

مشخصات گیت‌وی wM-Bus:

• کنترلر اصلی: میکروکنترلر دو هسته‌ای ESP32 با قابلیت اتصال وای‌فای و بلوتوث (BLE)
• نمایشگر: پنل OLED با اندازه ۱.۳ اینچ برای نمایش اندازه‌گیری‌های زنده و وضعیت دستگاه
• wM-Bus:
  • گیرنده رادیویی ۸۶۸ مگاهرتز؛ طبق کدهای موجود از ماژول RFM95/RFM96 مبتنی بر Semtech SX1276 استفاده شده است.
  • پشتیبانی از فریم‌های T1 و C1، سازگار با کتابخانه wmbusmeters
• آنتن‌ها
  • آنتن داخلی ۲.۴ گیگاهرتز برای وای‌فای و بلوتوث
  • آنتن خارجی SMA برای بی‌سیم M-Bus؛ نکته مهم: برای جلوگیری از آسیب، آنتن باید پیش از روشن کردن دستگاه متصل شود
• متفرقه
  • دکمه بالایی برای تعویض صفحات نمایشگر.
  • دکمه پایینی برای بازنشانی (Reset) دستگاه.
  • LED داخلی
• منبع تغذیه: ۵ ولت DC از طریق پورت microUSB
• ابعاد: ۷۰ × ۳۶ × ۱۵ میلی‌متر

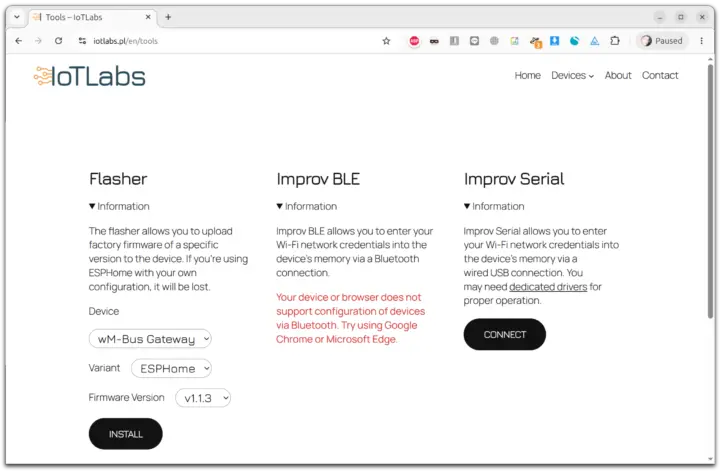

فریم‌ور این دستگاه ترکیبی از wmbusmeters، سیستم ESPHome و کدهای سفارشی است. شما می‌توانید کد منبع و نسخه‌های باینری را در GitHub پیدا کنید. این فریم‌ور می‌تواند از طریق ابزارهای تحت وب در سرور IoTLabs فلش شود که شامل یک فلشر و همچنین قابلیت Improv BLE و ارتباط سریال برای تنظیم اطلاعات وای‌فای از طریق بلوتوث یا USB است.

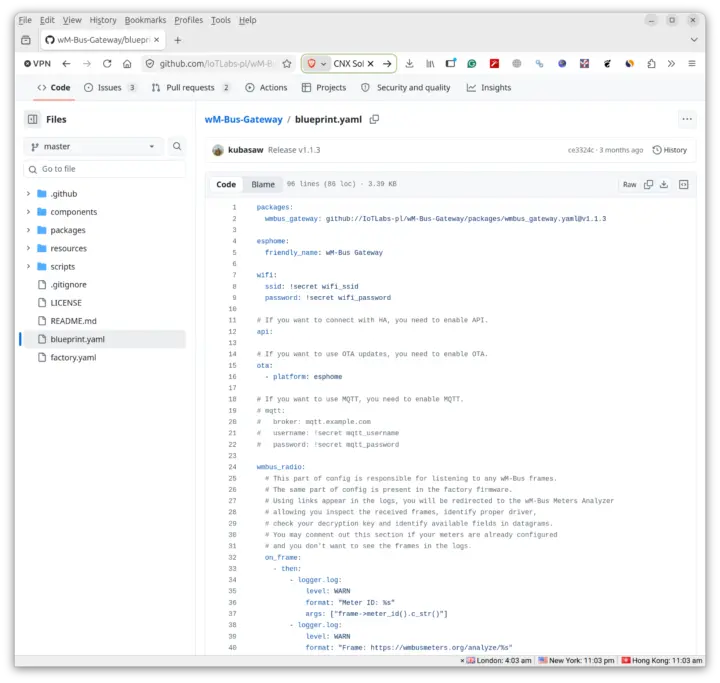

مخزن GitHub همچنین شامل فایل پیکربندی blueprint.yaml برای ESPHome است که در صورت نیاز می‌توانید آن را مطابق با الزامات خود تغییر دهید.

سازگاری با ESPHome امکان یکپارچه‌سازی کامل با Home Assistant را فراهم می‌کند. نمایشگر OLED داخلی ۱.۳ اینچی به‌طور پیش‌فرض اطلاعات زیر را نشان می‌دهد:

• اندازه‌گیری‌های دریافت شده از کنتورها
• وضعیت فعلی دستگاه: اتصال وای‌فای، قدرت سیگنال و وضعیت دریافت (Reception)
• آخرین فعالیت‌ها و پارامترهای انتقال رادیویی

این گیت‌وی همچنین می‌تواند به عنوان یک پروکسی بلوتوث پیکربندی شود و داده‌ها را از سنسورهای BLE (بلوتوث کم‌مصرف) به Home Assistant ارسال کند، در حالی که همزمان از دریافت داده‌های wM-Bus نیز پشتیبانی می‌کند. این گیت‌وی می‌تواند داده‌ها را به MQTT، رابط‌های بومی (Native API)، اندپوینت‌های REST یا سوکت‌های TCP/UDP ارسال کند.

علاوه بر قرائت داده‌های کنتور، گیت‌وی wM-Bus می‌تواند با سیستم‌های صدور صورت‌حساب شرکت‌های خدماتی ادغام شود، داده‌های بلادرنگ را برای اتوماسیون و نمودارها جمع‌آوری کند و برای تحلیل محلی مصرف غیرمعمول، مانند تشخیص نشت، مورد استفاده قرار گیرد. اطلاعات تکمیلی را می‌توانید در صفحه محصول بیابید.
