LILYGO T-Echo معرفی شد؛ کارت LoRa با GPS، پنل خورشیدی و شبکه مش

به گفته CNX Software – Embedded Systems News

کارت LILYGO T-Echo

کارت LILYGO T-Echo یک کیت توسعه باریک بر پایه میکروکنترلر بی‌سیم مدل nRF52840 از شرکت Nordic Semi و یک فرستنده-گیرنده LoRa مدل Semtech SX1262 به همراه یک پنل خورشیدی برای شارژ باتری ۸۰۰ میلی‌آمپر ساعتی است. این دستگاه از اتصالات بلوتوث 5، NFC، بلوتوث Mesh، ANT، 802.15.4 (Zigbee/Thread)، LoRaWAN و GNSS (ماژول L76K) پشتیبانی می‌کند.

این برد همچنین دارای یک نمایشگر اطلاعات OLED با سایز ۰.۴۲ اینچ، رابط USB مغناطیسی، حسگر حرکتی ۹ محوره، میکروفون دیجیتال، اسپیکر و یک RGB LED برای وضعیت/اعلان‌ها است. این دستگاه عمدتاً برای ارتباطات خارج از شبکه (متنی و صوتی)، اشتراک‌گذاری موقعیت GNSS، ردیابی اشخاص/دارایی‌ها و به عنوان یک گره شبکه مش (mesh network node) جمع‌وجور کاربرد دارد.

• SoC – Nordic Semiconductor nRF52840
• پردازنده – میکروکنترلر ۳۲ بیتی ARM Cortex-M4F در فرکانس ۶۴ مگاهرتز
• حافظه/ذخیره‌سازی – ۱ مگابایت Flash، ۲۵۶ کیلوبایت RAM
• بی‌سیم – بلوتوث 5، NFC، بلوتوث Mesh، 802.15.4 (Zigbee/Thread)، ANT، پروتکل اختصاصی ۲.۴ گیگاهرتز
• ذخیره‌سازی – ۳۲ مگابیت SPI flash (ZD25WQ32CEIGR)
• فرستنده-گیرنده LoRa – Semtech SX1262 با پشتیبانی از پوشش جهانی: باندهای فرکانسی ۴۰۰~۵۲۰ مگاهرتز و ۸۳۰~۹۴۵ مگاهرتز
• GNSS – ماژول L76K با پشتیبانی از GPS، GLONASS، BeiDou، QZSS، موقعیت‌یابی مشترک چند سیستمی + AGNSS و آنتن GPS داخلی
• نمایشگر – I2C OLED با سایز ۰.۴۲ اینچ و رزولوشن ۷۲ در ۴۰؛ درایور مدل SSD1315
• صدا – اسپیکر ۸ اهم ۱ وات؛ آمپلی‌فایر مونو I2S کلاس D (MAX98357)؛ میکروفون دیجیتال MEMS PDM (MP34DT05)؛ بازر (Buzzer)
• USB – رابط USB مغناطیسی برای تغذیه و برنامه‌ریزی
• حسگر – حسگر حرکتی ۹ محوره کم‌مصرف (ژیروسکوپ ۳ محوره + شتاب‌سنج ۳ محوره + قطب‌نمای ۳ محوره + DMP) مدل ICM20948
• متفرقه – دکمه‌های Reset، Boot و User (رنگ نارنجی)؛ RGB LED برای وضعیت و اعلان‌ها
• منبع تغذیه – ۵ ولت از طریق رابط مغناطیسی USB؛ پنل خورشیدی ۵ ولت ۰.۲۵ وات؛ باتری ۸۰۰ میلی‌آمپر ساعتی
• ابعاد – ۹۰ در ۶۰ در ۹.۵ میلی‌متر
• رتبه IP – استاندارد IP66 (مقاوم در برابر شرایط جوی)

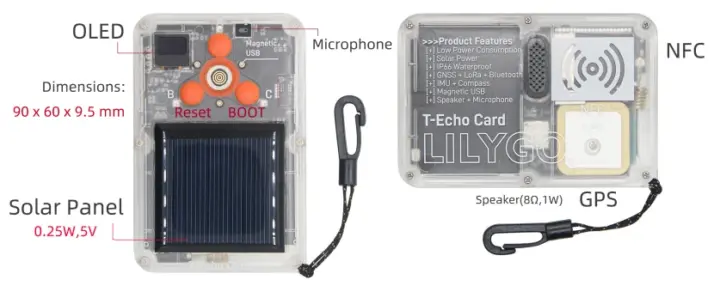

T-Echo Card solar OLED microphone speaker gps nfc

LILYGO فریمور و نمونه کدهای Arduino را برای نمایشگر OLED، ارتباط LoRa، ارتباط واکی-تاکی با استفاده از Codec2، بازر، ماژول GPS، حسگر ۹ محوره IMU، RGB LED و موارد دیگر ارائه می‌دهد. با این حال، NFC در حال حاضر در فریمور پیش‌فرض پشتیبانی نمی‌شود زیرا در کرنل آردوینو nRF52 پشتیبانی نشده است.

ویکی (wiki) جزئیات بیشتری دارد. علاوه بر فریمور پیش‌فرض، کارت T-Echo توسط فریمورهای محبوب ارتباطات خارج از شبکه Meshtastic و MeshCore پشتیبانی می‌شود. در حال حاضر کارت T-Echo را در فلشر تحت وب Meshtastic پیدا نخواهید کرد، اما پشتیبانی از آن در ماه می گذشته ادغام شده است و می‌توانید خودتان فریمور را بسازید. با این حال، فریمور جامعه کاربری در حال حاضر در MeshCore فلشر در دسترس است.

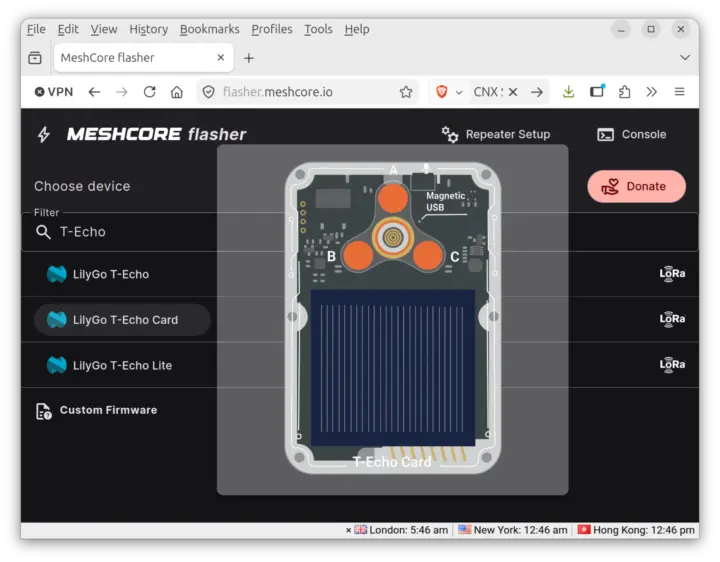

LILYGO T-Echo Card MeshCore

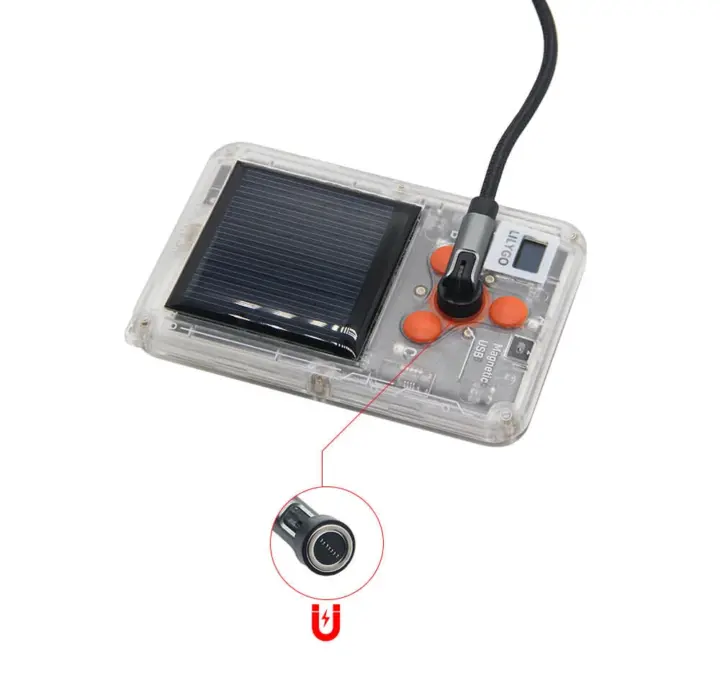

IP66 LoRa devkit magnetic USB cable

این اولین باری نیست که با دستگاه‌های LoRa باریک و ضد آب مواجه می‌شویم؛ دو گزینه محبوب دیگر شامل RAKwireless WisMesh Tag و ردیاب Meshtastic GPS سایز کارت اعتباری T1000-E از Seeed Studio هستند. آن‌ها باریک‌تر از کارت T-Echo هستند، اما دستگاه LILYGO شامل ویژگی‌های اضافی مانند پنل خورشیدی، پشتیبانی صوتی از طریق اسپیکر و میکروفون، و یک نمایشگر اطلاعات OLED کوچک است.

همچنین کمی گران‌تر است. در حالی که دستگاه‌های RAKwireless و Seeed Studio هر دو با قیمت ۴۰ دلار عرضه می‌شوند، کارت T-Echo به همراه کابل مغناطیسی USB در AliExpress با قیمت ۷۴.۹۸ دلار یا در فروشگاه LILYGO با قیمت ۶۰.۳۱ دلار به فروش می‌رسد، هرچند در حال حاضر در آنجا موجود نیست. این محصول ممکن است در نهایت در فروشگاه آمازون شرکت در کنار سایر مدل‌های T-Echo در دسترس قرار گیرد.

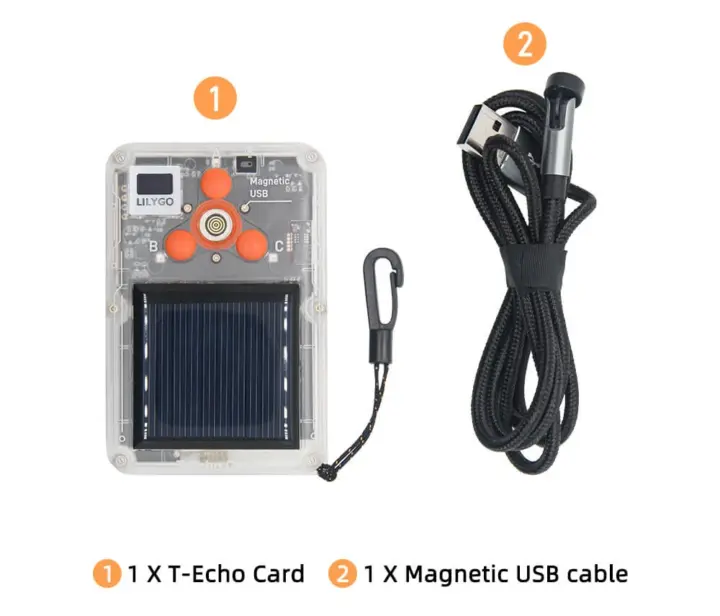

Solar-powered LoRa devkit with magnetic USB cable
