برد توسعه 17 دلاری nanoCH32H417 با پردازنده RISC-V و USB 3.0

به گفته CNX Software – Embedded Systems News

معرفی nanoCH32H417 محصول MuseLab

برد nanoCH32H417 که توسط MuseLab طراحی شده است، یک برد برای میکروکنترلر دو هسته‌ای RISC-V مدل WCH CH32H417 است؛ تراشه‌ای که اوایل امسال به دلیل پشتیبانی از USB 3.0 (با سرعت 5 گیگابیت بر ثانیه)، UHS و Fast اترنت آن را معرفی کردیم. در آن زمان، تنها برد رسمی شرکت WCH برای این تراشه در دسترس بود، اما این برد جدید یک گزینه شخص‌ثالث (third-party) را به بازار اضافه کرده است.

این برد قابلیت‌های مختلف این میکروکنترلر را در معرض استفاده قرار می‌دهد، از جمله یک پورت USB 3.0، دو پورت USB Type-C، یک رابط 100Mbps اترنت و یک شیار کارت حافظه MicroSD. همچنین با ادغام مستقیم یک دیباگر مدل WCHLink-E بر روی برد، فرآیند نمونه‌سازی اولیه را ساده‌تر کرده است؛ به این معنی که برای فلش کردن میکروکنترلر یا مشاهده خروجی سریال، نیازی به سیم‌کشی پروگرمر خارجی نخواهید داشت.

مشخصات فنی MuseLab nanoCH32H417:

• میکروکنترلر – WCH CH32H417QEU6
• میکروکنترلر
  • کرنل QingKe RISC-V5F تا حداکثر 400 مگاهرتز
  • کرنل QinKe RISC-V3F تا حداکثر 144 مگاهرتز
• GPU – شتاب‌دهنده سخت‌افزاری پردازش گرافیکی GPHA
• حافظه رم – 896KB SRAM
• حافظه ذخیره‌سازی – 960KB Flash
• حافظه جانبی – شیار کارت MicroSD
• نمایشگر – کانکتور 12 پین FPC با پشتیبانی از LCDهای رایج با رابط SPI (مانند ILI9341 و ST7789)
• شبکه – 100Mbps Fast اترنت
• USB
  • یک عدد پورت USB 3.0 Type-A (SuperSpeed، با برچسب USB-3.0-SS)
  • یک عدد پورت USB Type-C Full-Speed OTG
  • یک عدد پورت USB Type-C برای دیباگ
• دیباگ – دیباگر روی برد WCHLink-E با پشتیبانی از SWD دیباگ و کنسول پورت سریال از طریق پورت USB Type-C
• توسعه – ۴ عدد هدر 13 پین شامل GPIO، 5V، 3.3V و GND.
• متفرقه – دکمه‌های Reset، Mode و IAP (بر اساس طراحی‌های استاندارد MuseLab)، LED توان (Power)

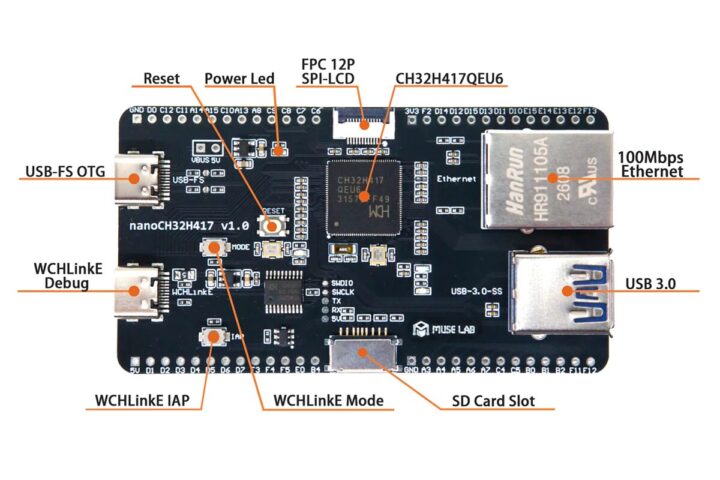

بررسی برد توسعه nanoCH32H417

میکروکنترلرهای WCH میکروکنترلر به طور کلی با محیط IDE MounRiver Studio (MRS) قابل برنامه‌نویسی هستند و این مدل نیز از این قاعده مستثنی نیست. MuseLab یک مخزن در GitHub ارائه داده است که شامل شماتیک‌های PDF، اسناد به دو زبان انگلیسی و چینی، و یک پروژه پایه برای تغییر وضعیت (toggle) GPIO است؛ این پروژه به شما کمک می‌کند تا پیش از آزمایش پشته‌های (stacks) USB 3.0 یا اترنت، از صحت تنظیمات تولچین خود اطمینان حاصل کنید. اگر استفاده از تولچین متن‌باز ( متن‌باز ) GCC را ترجیح می‌دهید، کد پروژه‌ی ch32fun اشاراتی به ch32h41 دارد، بنابراین ممکن است کار کند، هرچند که هنوز به لیست WCH میکروکنترلرهای تحت پشتیبانی رسمی اضافه نشده است.

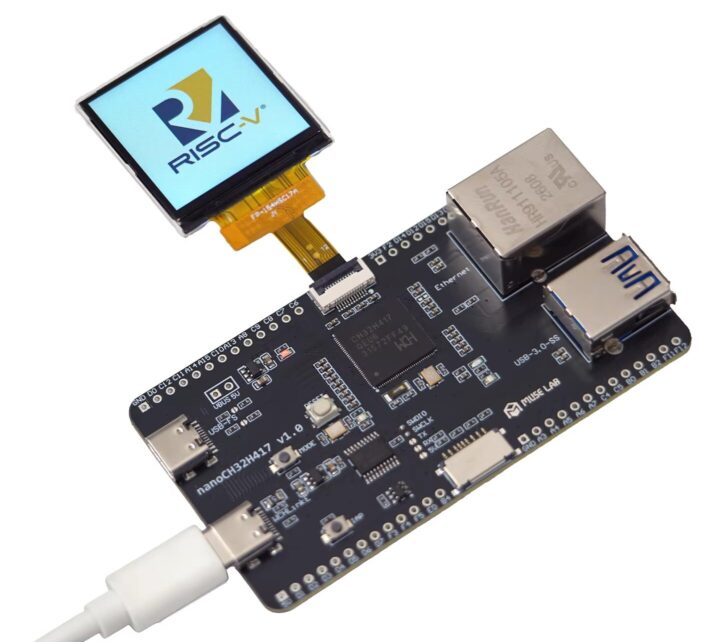

برد توسعه nanoCH32H417 با نمایشگر

برد CH32H417 ساخت MuseLab با قیمت 21.49 تا 25.50 دلار در دسترس است، و همچنین در فروشگاه این شرکت با شروع قیمت از 17.00 دلار عرضه می‌شود. نسخه پایه شامل خودِ برد و هدرهای 13 پین است. آن‌ها همچنین چندین گزینه باندل را ارائه می‌دهند، از جمله یک صفحه نمایش 1.54 اینچی (240×240) به قیمت 20 دلار، و کابل‌های اضافی USB 3.0 Type-A و Type-C که با پرداخت چند دلار بیشتر قابل تهیه هستند.
