کیت توسعه جدید ESP32-C5 با نمایشگر لمسی ۳.۵ اینچی و پشتیبانی از دوربین و باتری معرفی شد

به نقل از CNX Software – Embedded Systems News

معرفی Waveshare ESP32-C5-Touch-LCD-3.5

برد Waveshare ESP32-C5-Touch-LCD-3.5 یکی از جدیدترین کیت‌های توسعه مبتنی بر ESP32-C5 است که به یک نمایشگر رنگی لمسی ۳.۵ اینچی مجهز شده است.

این برد علاوه بر نمایشگر داخلی، امکان استفاده از دوربین اختیاری BF3901 با رزولوشن 320×240 پیکسل و یک باتری لیتیومی 500 میلی‌آمپرساعتی را نیز فراهم می‌کند.

Waveshare امکانات جانبی متنوعی را هم روی این برد قرار داده است؛ از جمله میکروفون داخلی، کانکتور اسپیکر، واحد اندازه‌گیری اینرسی شش‌محوره (IMU)، سنسور دما و رطوبت، اسلات کارت microSD و یک هدر ۳۲ پین برای دسترسی به GPIOها و رابط‌های ارتباطی مختلف.

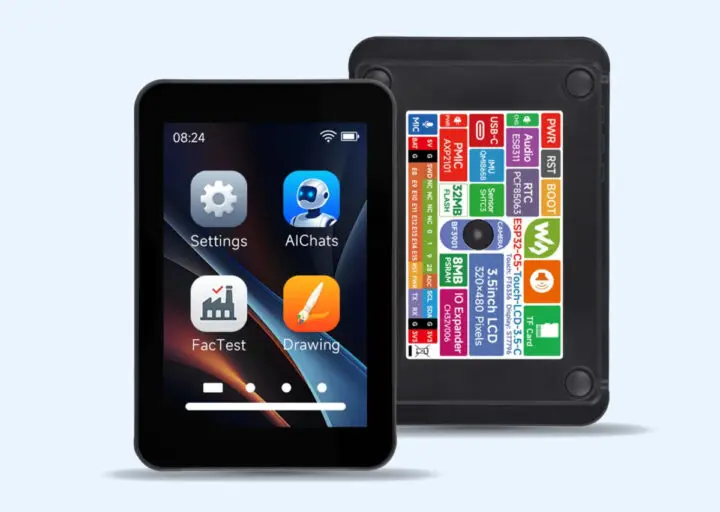

کیت توسعه Waveshare ESP32-C5-Touch-LCD-3.5 با نمایشگر لمسی ۳.۵ اینچی

مشخصات ESP32-C5-Touch-LCD-3.5

• ماژول بی‌سیم: Espressif Systems ESP32-C5-WROOM-1U-N32R8
• تراشه: ESP32-C5HR8
• پردازنده:
  • پردازنده تک‌هسته‌ای ۳۲ بیتی RISC-V با فرکانس حداکثر 240 مگاهرتز
  • هسته کم‌مصرف RISC-V با فرکانس 40 مگاهرتز برای کاربردهای حساس به مصرف انرژی
• حافظه: 384 کیلوبایت SRAM داخلی و 8 مگابایت PSRAM
• ROM: 320 کیلوبایت
• حافظه فلش: 32 مگابایت
• ارتباطات بی‌سیم:
  • وای‌فای 6 دو بانده 2.4 و 5 گیگاهرتز با استاندارد 802.11ax و سازگاری با 802.11b/g/n
  • بلوتوث 5.0 کم‌مصرف (BLE)
  • رادیوی IEEE 802.15.4 برای پشتیبانی از Zigbee 3.0 و Thread 1.3
• آنتن: کانکتور IPEX برای اتصال آنتن خارجی
• فضای ذخیره‌سازی جانبی: اسلات کارت microSD
• نمایشگر:
  • نمایشگر ۳.۵ اینچی IPS با 262 هزار رنگ
  • رزولوشن 320×480 پیکسل
  • صفحه لمسی خازنی
  • کنترلر نمایشگر ST7796 با رابط SPI
  • کنترلر لمسی FT6336 با رابط I2C
• دوربین: پشتیبانی از دوربین اختیاری BF3901 با رزولوشن 320×240 پیکسل
• صدا:
  • میکروفون MEMS روی برد
  • کانکتور دو پین برای اسپیکر
  • کدک صوتی کم‌مصرف ES8311
  • تقویت‌کننده صوتی NS4150B
• USB: درگاه USB Type-C برای تأمین توان، برنامه‌ریزی و انتقال داده
• سنسورها:
  • سنسور دما و رطوبت SHTC3
  • IMU شش‌محوره QMI8658 شامل ژیروسکوپ سه‌محوره و شتاب‌سنج سه‌محوره
• رابط‌های توسعه:
  • هدر ۳۲ پین با گام 2.54 میلی‌متر
  • دسترسی به GPIO، UART، I2C و سایر رابط‌ها
• امکانات جانبی:
  • دکمه‌های Power، Reset و Boot
  • LEDهای نمایش وضعیت توان و شارژ
  • تراشه ساعت واقعی PCF85063 RTC
• منبع تغذیه:
  • ۵ ولت از طریق USB Type-C
  • کانکتور دو پین برای باتری لیتیومی ۳.۷ ولت
  • تراشه مدیریت توان AXP2101
• ابعاد: 95.11 × 63.67 × 14.10 میلی‌متر

پشتیبانی از دوربین و باتری

یکی از تفاوت‌های مهم این مدل با بسیاری از کیت‌های توسعه ESP32-C5، امکان استفاده از دوربین و باتری داخلی است.

برای بخش تصویربرداری، یک کانکتور مخصوص دوربین روی برد قرار گرفته که از دوربین BF3901 با رزولوشن 320×240 پیکسل پشتیبانی می‌کند. این دوربین برای پروژه‌های ساده تصویربرداری، تعامل بصری و برخی کاربردهای اینترنت اشیا قابل استفاده است.

همچنین برد به تراشه مدیریت توان AXP2101 مجهز شده و امکان اتصال باتری لیتیومی ۳.۷ ولت را دارد. در نتیجه می‌توان پروژه‌های قابل‌حمل و مستقل از منبع تغذیه USB را نیز با آن توسعه داد.

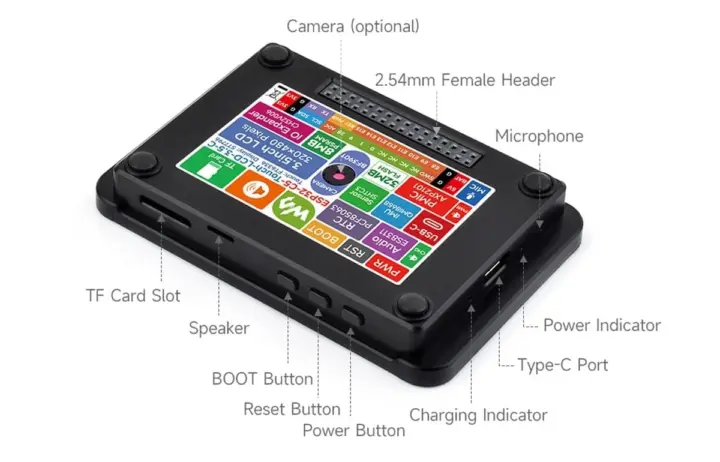

برد ESP32-C5-Touch-LCD-3.5 مجهز به دوربین اختیاری BF3901

سنسورها و امکانات جانبی برد

Waveshare علاوه بر امکانات اصلی، چندین سنسور و تراشه جانبی را نیز روی این کیت توسعه قرار داده است.

سنسور QMI8658 وظیفه اندازه‌گیری شتاب و حرکت زاویه‌ای را بر عهده دارد و شامل شتاب‌سنج و ژیروسکوپ سه‌محوره است. سنسور SHTC3 نیز برای اندازه‌گیری دما و رطوبت محیط استفاده می‌شود.

در بخش صوتی، کدک کم‌مصرف ES8311، میکروفون داخلی و تقویت‌کننده صوتی NS4150B در نظر گرفته شده‌اند. این ترکیب، امکان توسعه پروژه‌هایی مانند دستیار صوتی و رابط‌های تعاملی مبتنی بر صدا را فراهم می‌کند.

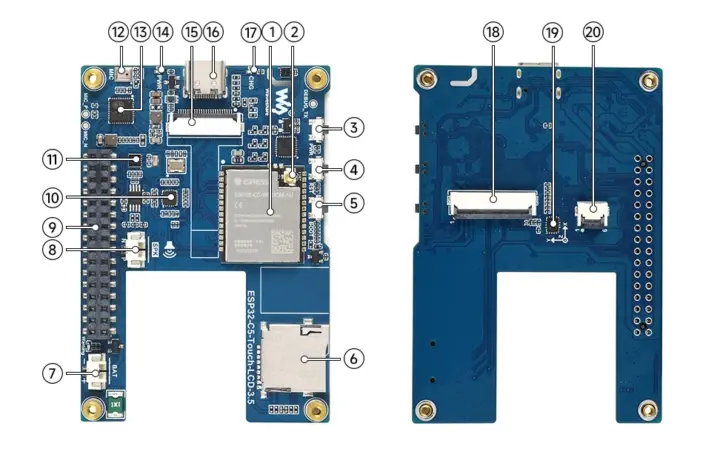

اجزای مهم برد؛ 10: کدک ES8311، 11: تراشه RTC مدل PCF85063، 13: واحد مدیریت توان AXP2101، 15: کانکتور دوربین و 19: واحد IMU مدل QMI8658

تفاوت با مدل ESP32-C5-Touch-LCD-2.8

مشخصات کلی این برد شباهت زیادی به مدل ESP32-C5-Touch-LCD-2.8 دارد؛ با این تفاوت که در نسخه جدید از نمایشگر بزرگ‌تر ۳.۵ اینچی با رزولوشن بالاتر استفاده شده است.

همچنین این مدل از کانکتور آنتن IPEX به‌جای آنتن PCB، کانکتور دوربین، هدر ۳۲ پین GPIO و تراشه مدیریت توان پیشرفته‌تر AXP2101 بهره می‌برد.

پشتیبانی از Arduino IDE و ESP-IDF

Waveshare برای این برد فریم‌ور کارخانه‌ای و مستندات لازم برای شروع توسعه را ارائه کرده است. کاربران می‌توانند بسته به نوع پروژه، از Arduino IDE یا فریم‌ورک رسمی ESP-IDF استفاده کنند.

Arduino IDE برای نمونه‌سازی سریع و پروژه‌های ساده‌تر انتخاب مناسبی است، در حالی که ESP-IDF دسترسی بیشتری به تنظیمات، امکانات دیباگ و قابلیت‌های سطح پایین ESP32-C5 در اختیار توسعه‌دهنده قرار می‌دهد. مستندات رسمی Waveshare هر دو محیط توسعه را پوشش می‌دهند.

این شرکت همچنین بخش‌هایی را برای پروژه‌های هوش مصنوعی و دستیار صوتی XiaoZhi AI در نظر گرفته است.

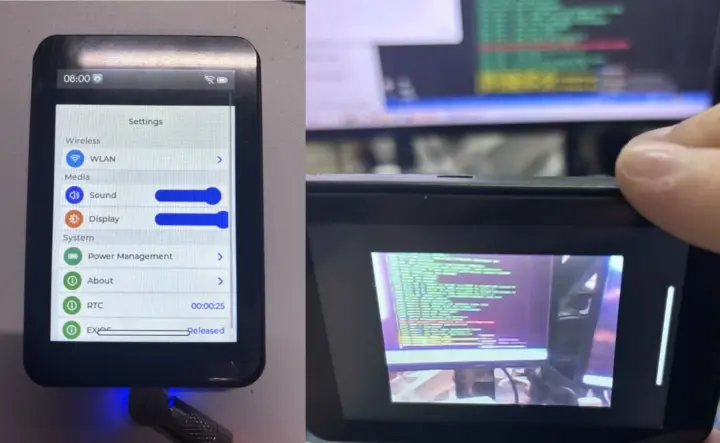

فریم‌ور پیش‌فرض برد در سمت چپ و دموی دوربین در سمت راست

آیا ESP32-C5 برای رابط‌های گرافیکی مناسب است؟

نمایشگر ۳.۵ اینچی این برد، بزرگ‌ترین نمایشگری است که تاکنون در میان کیت‌های توسعه ESP32-C5 معرفی شده است. کیت‌های دیگری مانند LILYGO T-DONGLE-C5، ESP32-C5-LCD-1.47 و LILYGO T-Display C5 از نمایشگرهای کوچک‌تری استفاده می‌کنند.

با این حال، باید در نظر داشت که نمایشگر این برد از رابط SPI استفاده می‌کند. بنابراین اگر رابط کاربری بسیار پیچیده باشد یا عناصر گرافیکی زیادی به‌صورت هم‌زمان به‌روزرسانی شوند، سرعت رندر ممکن است کاهش پیدا کند.

برای پروژه‌هایی که به رابط گرافیکی سنگین‌تر، رزولوشن بالاتر و انیمیشن‌های روان‌تر نیاز دارند، راهکارهایی مبتنی بر ترکیب ESP32-P4 و ESP32-C5 و نمایشگرهای دارای رابط MIPI می‌توانند گزینه مناسب‌تری باشند.

قیمت ESP32-C5-Touch-LCD-3.5

Waveshare این کیت توسعه را در نسخه‌های مختلف، با یا بدون دوربین و باتری عرضه می‌کند.

طبق اطلاعات منتشرشده، قیمت این برد در AliExpress بین 37.99 تا 43.99 دلار، در Amazon بین 43.99 تا 47.99 دلار و در فروشگاه رسمی Waveshare بین 31.99 تا 35.99 دلار اعلام شده است.

جمع‌بندی

کیت توسعه Waveshare ESP32-C5-Touch-LCD-3.5 را می‌توان یک برد نسبتاً کامل برای توسعه پروژه‌های مبتنی بر ESP32-C5 دانست. نمایشگر لمسی ۳.۵ اینچی، وای‌فای ۶ دو بانده، بلوتوث، Zigbee و Thread در کنار دوربین اختیاری، سیستم صوتی، سنسورهای حرکتی و محیطی و امکان استفاده از باتری، مجموعه قابل‌توجهی از امکانات را در یک برد جمع کرده‌اند.

این ویژگی‌ها باعث می‌شوند برد جدید Waveshare برای ساخت رابط‌های کاربری، تجهیزات اینترنت اشیا، پنل‌های کنترلی، دستگاه‌های قابل‌حمل و پروژه‌های مبتنی بر تعامل صوتی و تصویری مناسب باشد.
