معرفی ماژول Protect Nano از PN Labs: محافظی برای میکروکنترلرهای شما

به گفته hackster

معرفی Protect Nano: محافظی کوچک اما قدرتمند

شرکت PN Labs مستقر در مونترال، محصولی جدید به نام Protect Nano را معرفی کرده است؛ یک ماژول محافظ قدرت فشرده که به طور خاص برای استفاده روی breadboard طراحی شده و از میکروکنترلرهای شما در برابر خطرات ناشی از مشکلات منبع تغذیه محافظت می‌کند. این ماژول با قابلیت تنظیم ولتاژ و محافظت در برابر مواردی مانند ولتاژ بیش از حد، ولتاژ کم، جریان اضافی و اتصال معکوس، گزینه‌ای ایده‌آل برای طراحان و توسعه‌دهندگان سیستم‌های امبدد (تعبیه‌شده) است.

به گفته بنیان‌گذار PN Labs، این محصول با هدف ارائه راه‌حلی ساده و کاربردی ساخته شده است: «ماژول من بسیار ساده است. این یک محافظ قدرت است که از سیستم‌های امبدد در برابر مشکلات رایج منبع تغذیه محافظت می‌کند. Protect Nano با قابلیت تنظیم از طریق جامپرهای لحیمی برای ولتاژهای 3.3، 5 و 12 ولت طراحی شده و انعطاف‌پذیری مناسبی در این محدوده‌ها فراهم می‌کند.»

ویژگی‌ها و کاربردهای Protect Nano

محافظت چندجانبه

Protect Nano به‌عنوان یک سپر محافظ عمل می‌کند و میکروکنترلرهای محبوب شما را از طیف وسیعی از مشکلات منبع تغذیه نجات می‌دهد. این ماژول از سیستم در برابر موارد زیر محافظت می‌کند:

• ولتاژ بیش از حد (Over-Voltage)
• ولتاژ کمتر از حد (Under-Voltage)
• جریان اضافی (Over-Current)
• اتصال معکوس (Reverse Polarity)

این ویژگی‌ها باعث می‌شود که این ماژول برای کاربردهای مختلف، از پروژه‌های آزمایشی تا استفاده در محیط‌های واقعی، بسیار کاربردی باشد.

طراحی کوچک و مناسب برای breadboard

یکی از مزیت‌های اصلی Protect Nano، اندازه کوچک و سازگاری آن با breadboard است. بنیان‌گذار PN Labs در این باره می‌گوید: «من این ماژول را طراحی کردم چون به چیزی کوچکتر از ماژول Protect اصلی نیاز داشتم؛ چیزی که برای ولتاژها و جریان‌های کمتر مناسب باشد. این ماژول انعطاف‌پذیر است و می‌تواند در بسیاری از پروژه‌ها استفاده شود.»

این طراحی فشرده باعث می‌شود که اضافه کردن محافظت به پروژه‌های شما، بدون اشغال فضای زیاد، آسان باشد.

روش تست و تضمین کیفیت

استفاده از Arduino Nano R3 در تست rig

برای اطمینان از کیفیت یکنواخت تمام واحدهای تولیدی Protect Nano، PN Labs یک روش تست خلاقانه با استفاده از یک برد توسعه میکروکنترلر، یعنی Arduino Nano R3، طراحی کرده است. بنیان‌گذار شرکت توضیح می‌دهد: «من از یک پین PWM در Arduino Nano برای تولید طیف وسیعی از ولتاژها استفاده کردم. سپس پاسخ ماژول را با استفاده از مبدل آنالوگ به دیجیتال (ADC) داخلی ضبط کردم و با منطق شرطی ساده، بررسی کردم که آیا ماژول تست را با موفقیت گذرانده است یا خیر.»

جزئیات تست rig

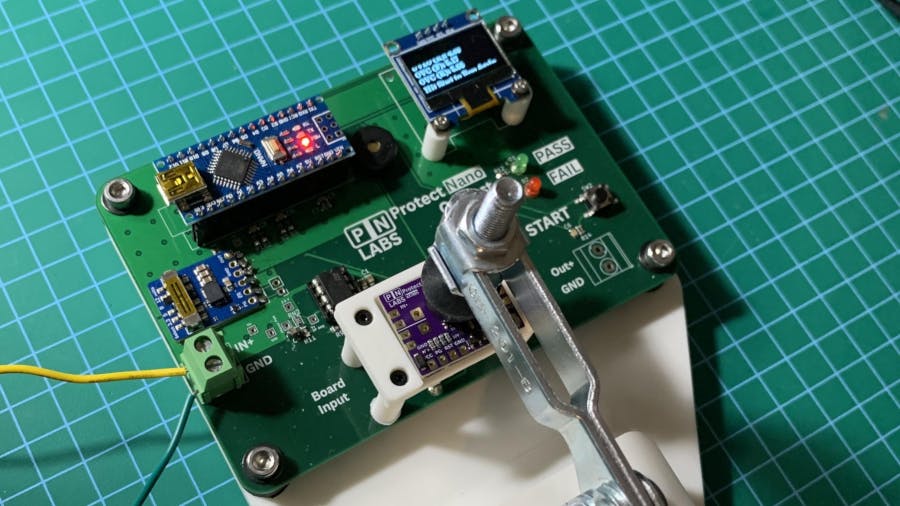

تست rig طراحی‌شده شامل یک Arduino Nano R3 است که به pogo pins متصل شده تا ارتباط با Protect Nano برقرار شود. ماژول روی تست rig قرار گرفته و با یک گیره ثابت می‌شود. سپس مراحل زیر انجام می‌شود:

• بررسی واکنش ماژول به ولتاژهای بیش از حد و کمتر از حد مجاز
• تست عملکرد ریست الکتریکی
• نمایش نتیجه با پخش صدای خوشحال یا ناراحت از بازر و چاپ نتایج روی یک نمایشگر OLED کوچک

این روش ساده اما مؤثر، تضمین می‌کند که هر واحد تولیدی عملکرد قابل‌اعتمادی داشته باشد.

مشخصات فنی Protect Nano

مشخصات کلیدی این ماژول در جدول زیر خلاصه شده است:

دسترسی و اطلاعات بیشتر

ماژول Protect Nano هم‌اکنون در وب‌سایت Tindie با قیمت 21.99 دلار برای یک جفت در دسترس است. اگرچه فایل‌های طراحی این برد به‌صورت عمومی منتشر نشده، PN Labs فایل‌های پروژه KiCad مربوط به ماژول قبلی خود، یعنی Active Power Protection Module (APPM)، را در دسترس قرار داده است. همچنین اطلاعات بیشتری درباره تست rig این محصول در پست ردیت PN Labs قابل مشاهده است.
