برد Waveshare ESP32-C5 با Wi-Fi 6 دو بانده و نمایشگر LCD معرفی شد
به گفته CNX Software – Embedded Systems News
ما در طول سالها نمایشگرهای متصل متعددی مبتنی بر تراشههای ESP32 را پوشش دادهایم، اما Waveshare ESP32-C5-LCD-1.47 کمی متفاوت است، زیرا این اولین محصولی است که از تراشه ESP32-C5 برای اتصال دو بانده وایفای 6 بهره میبرد.
این محصول اساساً بر پایه طراحی ESP32-C6-LCD-1.47 است، اما ESP32-C6 را که از فرکانس 2.4 گیگاهرتز Wi-Fi 6 پشتیبانی میکرد، با یک ESP32-C5 جایگزین کرده است که قادر به مدیریت هر دو فرکانس 2.4 گیگاهرتز و 5 گیگاهرتز Wi-Fi 6 میباشد. سایر ویژگیها عمدتاً یکسان باقی ماندهاند: یک نمایشگر 1.47 اینچی با 262 هزار رنگ و رزولوشن 320 در 172، 4 مگابایت حافظه flash، یک LED RGB، یک اسلات کارت microSD و دو هدر 9 پین برای توسعه GPIO.
مشخصات فنی Waveshare ESP32-C5-LCD-1.47
| مشخصه | توضیحات |
|---|---|
| مدل | بیسیم میکروکنترلر – Espressif Systems ESP32-C5FH4 |
| پردازنده | پردازنده تک هستهای 32 بیتی RISC-V با فرکانس تا 240 مگاهرتز |
| کرنل کممصرف | کرنل کممصرف RISC-V با فرکانس 40 مگاهرتز که به عنوان پردازنده اصلی برای کاربردهای حساس به مصرف توان عمل میکند |
| حافظه (Memory) | 384 کیلوبایت SRAM داخلی |
| ذخیرهسازی (Storage) | 320 کیلوبایت ROM، 4 مگابایت Flash |
| اتصالات بیسیم | Wi-Fi 6 استاندارد 802.11ax دو بانده (2.4GHz/5GHz)، با پشتیبانی عقبرو (fallback) از استاندارد 802.11b/g/n Wi-Fi 4 بلوتوث 5.0 Low Energy (LE) رادیو 802.15.4 برای Zigbee 3.0 و Thread 1.3 |
| اسلات ذخیرهسازی | اسلات کارت MicroSD |
| نمایشگر | LCD TFT با ابعاد 1.47 اینچ، 262 هزار رنگ و رزولوشن 172×320؛ کنترلر نمایشگر ST7789 |
| USB | پورت USB Type-C برای تامین توان، برنامهنویسی و انتقال داده |
| توسعه | 2 عدد هدر 9 پین |
| GPIO و رابطها | 14 عدد GPIO، UART0، USB؛ پینهای GPIO به صورت I2C، SPI، PWM، I2S، CAN و UART قابل پیکربندی هستند |
| ADC | 5 ورودی ADC |
| خروجیها | 5V، 3.3V و GND |
| دکمهها | Reset و Boot |
| LED داخلی | WS2812 RGB |
| آنتن | آنتن سرامیکی روی برد |
| منبع تغذیه | 5 ولت از طریق پورت USB Type-C نری |
| مبدل DC/DC | مدل MP1605GTF با خروجی تا 1 آمپر |
| ابعاد | 36.51 × 20.51 میلیمتر |

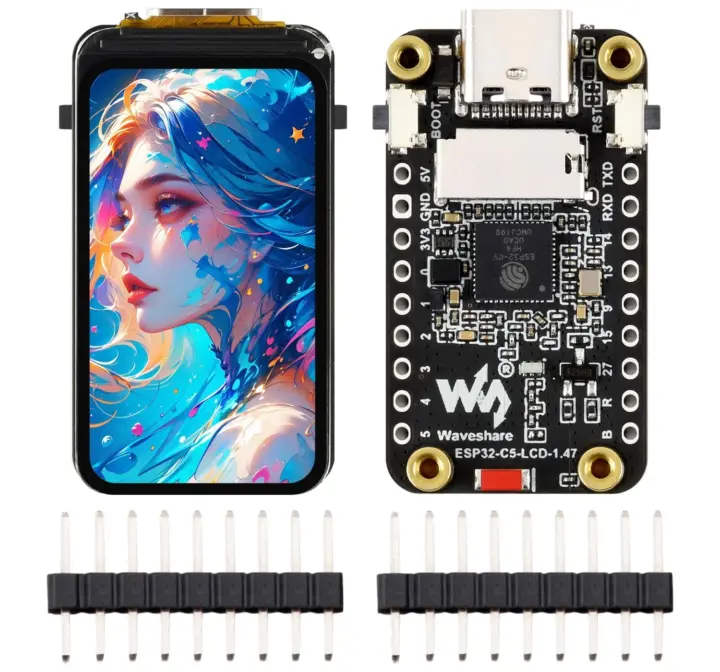

نمایشگر LCD رنگی ۱.۴۷ اینچی به همراه میکروکنترلر ESP32-C5 با قابلیت Wi-Fi 6 دو بانده

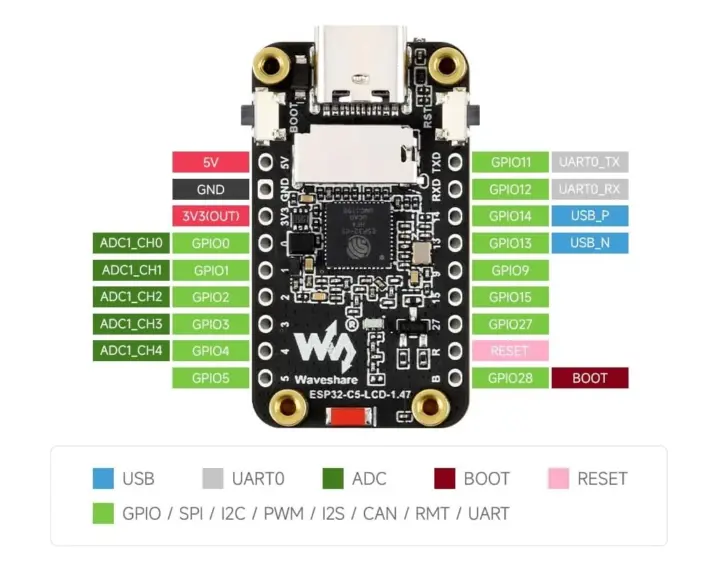

نمودار دیاگرام پینها (Pinout)
کمپانی Waveshare دستورالعملهای اولیهای را برای شروع کار با چارچوب ESP-IDF و Arduino IDE، و همچنین نمونه کدهای LVGL در ویکی (wiki) خود ارائه داده است. از آنجایی که طراحی ESP32-C5-LCD-1.47 اساساً مشابه کیت توسعه ESP32-C6-LCD-1.47 است، پروژههای موجود برای نسخه قبلی ممکن است در نهایت به برد مبتنی بر ESP32-C5 پورت شوند. این پروژهها شامل فریمور میکروپایتون CircuitPython، پروژههای Bandwatch و BleWatch توسعه داده شده توسط Pierre Gode برای نظارت بر فعالیتهای Wi-Fi و سنجش مجاورت و اسکن بلوتوث و چندین پروژه دیگر میباشد.
برد مدل ESP32-C5-LCD-1.47 با قیمتی در حدود 13 تا 14 دلار در AliExpress، حدود 19.99 دلار به فروش میرسد. قیمتها شامل هزینه حمل و نقل و مالیاتهای احتمالی نمیشود و شما میتوانید انتخاب کنید که آیا به هدرهای پیشلحیمکاری شده نیاز دارید یا خیر.

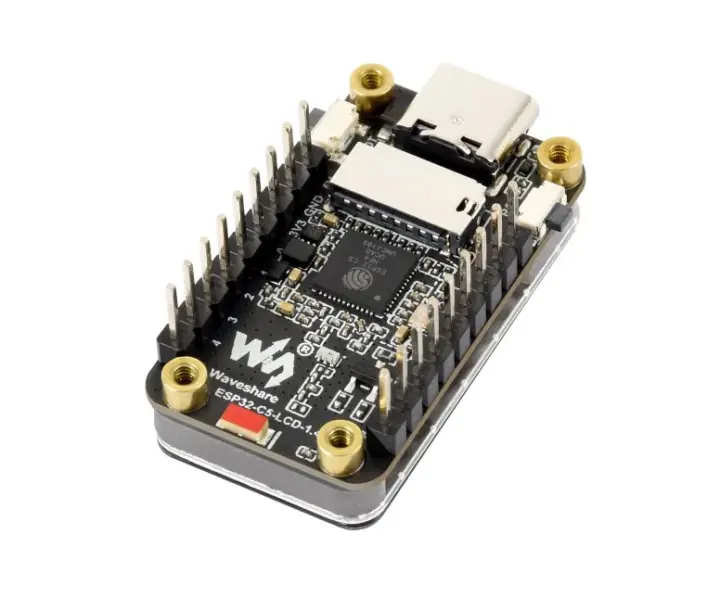

برد نمایشگر ESP32-C5 به همراه هدرها
