کیت توسعه صنعتی Waveshare برای Raspberry Pi 4/5 با RS485، RS232 و CAN

به گفته: CNX Software – Embedded Systems News

کیت توسعه جدید Waveshare: تبدیل Raspberry Pi به یک کامپیوتر صنعتی با رابط‌های ایزوله

کیت توسعه شرکت Waveshare با نام تجاری «Isolated RS232 / RS485 / CAN / CAN FD Expansion Board for Raspberry Pi»، رزبری پای مدل 4B یا 5 شما را به یک کنترلر صنعتی مجهز به محفظه ریلی (DIN-rail) یا دیواری تبدیل می‌کند.

این محصول دسترسی به رابط‌های ایزوله شامل دو پورت RS485، یک RS232، یک پورت CAN FD و یک پورت CAN را فراهم می‌کند و همچنین از ورودی DC با ولتاژ ۷ تا ۳۶ ولت از طریق ترمینال‌های پیچی پشتیبانی می‌نماید. این مجموعه کامل، علاوه بر حفظ قابلیت‌های اصلی رزبری پای نظیر اترنت گیگابیتی، چهار پورت USB و خروجی HDMI، امکان بهره‌گیری از بردهای توسعه HAT و همچنین بردهای PCIe (مختص رزبری پای ۵) برای اتصال NVMe SSD، اترنت اضافه یا ارتباطات سلولار 4G/5G را حفظ کرده است.

مشخصات فنی:

• بردهای سازگار: Raspberry Pi 4B و Raspberry Pi 5
• رابط میزبان: SPI + UART

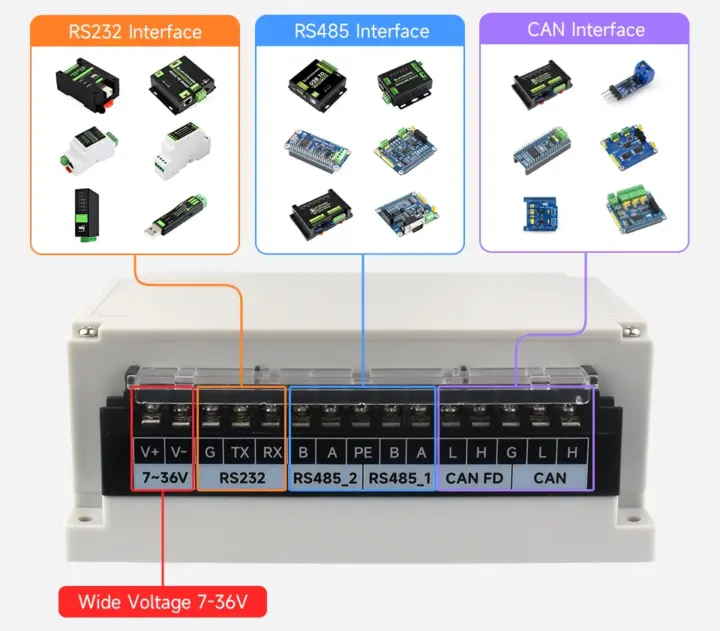

• رابط‌های صنعتی ایزوله (از طریق ترمینال‌های پیچی):
  • یک عدد CAN FD: نرخ انتقال ۵ کیلوبیت تا ۸ مگابیت بر ثانیه (تراشه‌های MCP2518FD + MCP2562FD)
  • یک عدد CAN: نرخ انتقال ۵ کیلوبیت تا ۱ مگابیت بر ثانیه (تراشه‌های MCP2515 + SN65HVD230)
  • دو عدد RS485: نرخ انتقال ۳۰۰ بیت تا ۹۲۱,۶۰۰ بیت بر ثانیه (تراشه‌های SC16IS752 + SP485)
  • یک عدد RS232: نرخ انتقال ۳۰۰ بیت تا ۹۲۱,۶۰۰ بیت بر ثانیه (تراشه SP3232EEN)
• قابلیت‌های توسعه:
  • امکان افزودن ماژول‌های NVMe، اترنت، USB و مودم‌های 4G/5G از طریق رابط PCIe (مخصوص Raspberry Pi 5)
  • سازگاری با بردهای Raspberry Pi HAT از طریق هدر ۴۰ پین GPIO (با محدودیت‌های ارتفاعی و تداخل در پین‌های SPI/UART)
• متفرقه: محفظه پلاستیکی «سازگار با محیط زیست» با قابلیت نصب روی دیوار و ریل صنعتی (DIN-rail)
• منبع تغذیه (دو روش):
  • ۵ ولت از طریق پورت USB Type-C (روی آداپتور کانکتور Pi5 – مدل B)
  • ورودی ولتاژ عریض ۷ تا ۳۶ ولت DC از طریق ترمینال‌های پیچی صنعتی
• ابعاد: ۱۵۴.۶ × ۸۳.۷ × ۵۹ میلی‌متر
• وزن: ۳۲۳ گرم (بدون احتساب رزبری پای)

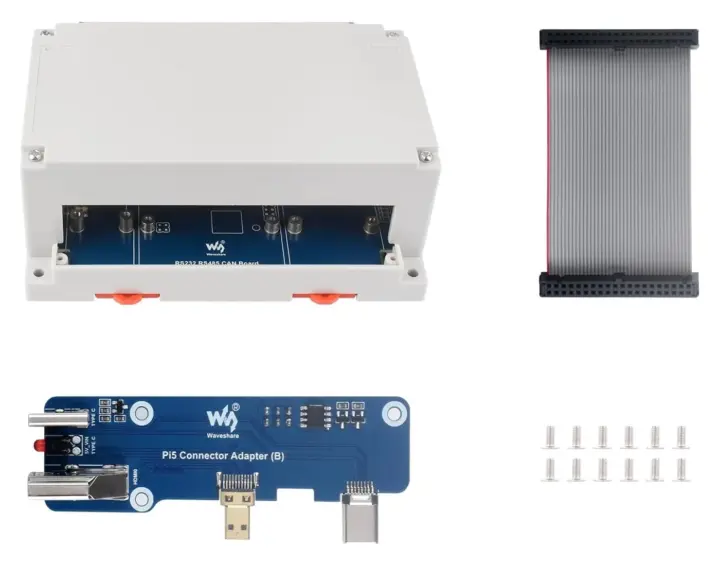

محتویات کیت توسعه شامل برد توسعه در محفظه پلاستیکی، کابل فلت ۴۰ پین، آداپتور کانکتور Pi5 (مدل B) و پیچ‌های نصب

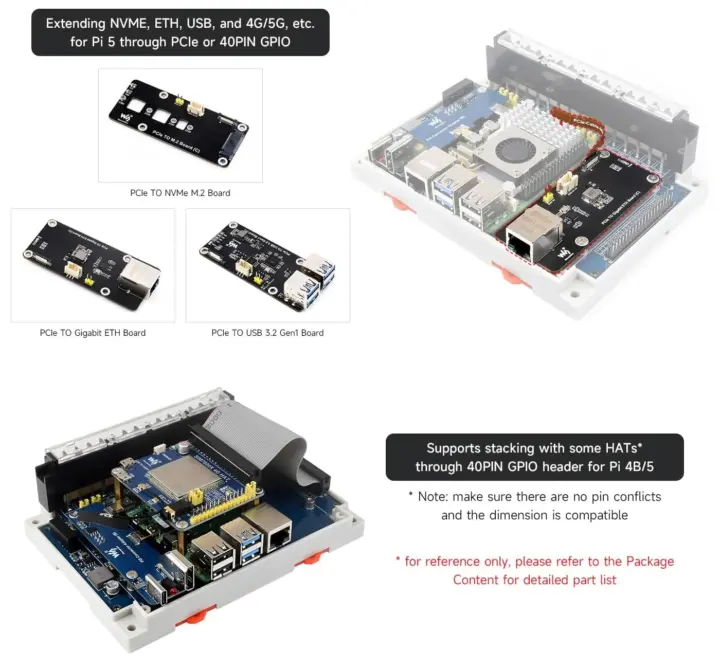

پشتیبانی از بردهای توسعه PCIe شرکت Waveshare و انواع بردهای Raspberry Pi HAT+

از نظر نرم‌افزاری، این کیت توسط کتابخانه C مایک مک‌کالی (برای تراشه BCM2835)، کتابخانه wiringPi و پکیج‌های مختلف پایتون پشتیبانی می‌شود. نقشه‌های فنی (PDF)، نمونه کدهای RS-485 و CAN و دستورالعمل‌های شروع به کار را می‌توانید در ویکی (Wiki) رسمی محصول پیدا کنید.

این محصول اولین راهکار صنعتی برای رزبری پای نیست. در حال حاضر اکثر گزینه‌های موجود در بازار، کامپیوترها یا کنترلرهای صنعتی کاملی هستند که بر پایه ماژول‌های کامپیوتری رزبری پای (مانند CM5) یا خودِ برد رزبری پای ۵ ساخته شده‌اند. با این حال، کیت توسعه Waveshare به کاربران اجازه می‌دهد تا بردهای Raspberry Pi 4 یا 5 موجود خود را با هزینه‌ای بسیار کم، به رابط‌های صنعتی و محفظه ریل DIN مجهز کنند.
