Waveshare RP2350B-Plus-W: ارتقای فرم فاکتور Pico 2 W با پورت USB-C و پین‌های GPIO بیشتر

Waveshare RP2350B-Plus-W یک برد است که از فرم فاکتور Raspberry Pi Pico 2 W پیروی می‌کند، اما به لطف استفاده از میکروکنترلر مدل RP2350B، تعداد 41 عدد GPIO را ارائه می‌دهد. این برد همچنین دارای 16 مگابایت حافظه فلش داخلی است و از یک پورت USB-C بهره می‌برد. از چندین جهت، این محصول یک ارتقا نسبت به نسخه رسمی مبتنی بر RP2350A محسوب می‌شود که تنها 26 عدد GPIO (از طریق دو هدر 13 پین)، 4 مگابایت حافظه فلش و یک پورت micro USB داشت. با توجه به اینکه ابعاد هر دو برد یکسان است، این GPIO های اضافی از کجا آمده‌اند؟ پاسخ: شرکت سازنده به سادگی 15 پد در زیر برد اضافه کرده است؛ اگرچه به دلیل نیاز به لحیم‌کاری به اندازه هدرهای معمولی راحت نیست، اما کارایی لازم را دارد.

مشخصات فنی Waveshare RP2350B-Plus-W:

• SoC – Raspberry Pi RP2350B
• پردازنده
  • دو هسته‌ای ARM Cortex-M33 در فرکانس 150 مگاهرتز به همراه ARM Trustzone
  • دو هسته‌ای RISC-V Hazard3 در فرکانس 150 مگاهرتز
  • در هر لحظه تنها دو کرنل CAN مورد استفاده قرار گیرند
• حافظه – 520 کیلوبایت SRAM داخلی
• بسته‌بندی – QFN-80
• حافظه – دارای جایگاه (Footprint) برای تراشه PSRAM
• ذخیره‌سازی – 16 مگابایت حافظه QSPI flash روی برد
• بی‌سیم – شبکه 2.4GHz 802.11n وای‌فای 4 و بلوتوث 5.2 از طریق ماژول Raspberry Pi RM2
• USB – کانکتور USB 1.1 Type-C با قابلیت host/device برای تامین توان و برنامه‌ریزی
• توسعه (Expansion)
  • 2 عدد هدر 20 پین GPIO شامل:
  • 26 عدد GPIO
  • 2 عدد UART
  • 2 عدد کنترلر SPI
  • 2 عدد کنترلر I2C
  • 22 عدد کانال PWM
  • 4 عدد ADC
  • 3 عدد بلوک PIO، شامل 12 ماشین وضعیت PIO (Programmable IO)
  • رابط HSTX
  • 15 پد لحیم‌کاری با قابلیت ارائه تا 15 عدد GPIO، 2 عدد SPI، 2 عدد I2C، 3 عدد ADC و 2 عدد UART (بسیاری از این موارد با هدرهای 20 پین مشترک هستند)
• دیباگ – رابط دیباگ SWD
• متفرقه
  • دکمه‌های Reset و Boot
  • 2 عدد LED کاربر
• منبع تغذیه – 5 ولت DC از طریق رگولاتور ME6217C33M5G
• ابعاد – 51 در 21 میلی‌متر بدون احتساب آنتن PCB (هم‌اندازه با Raspberry Pi Pico 2 W). با آنتن PCB: 55.92 در 21 میلی‌متر
• محدوده دمایی – -20°C تا +70°C

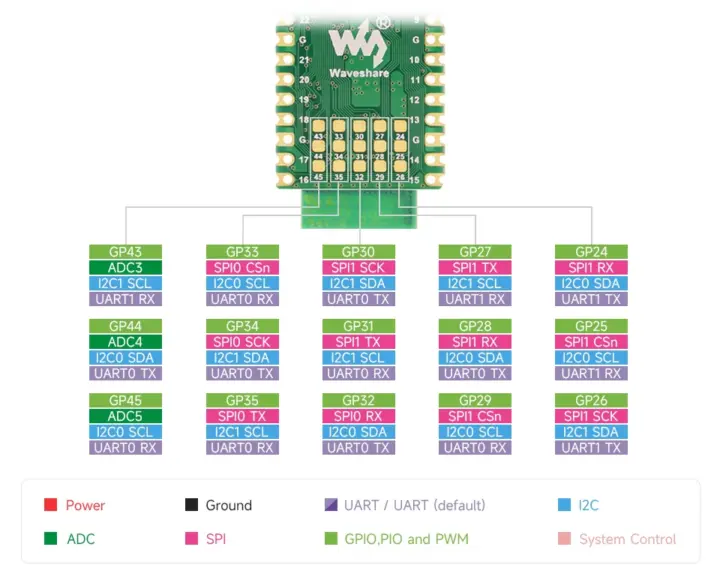

دیاگرام پایه (Pinout) برای پدهای اضافی

تغییرات دیگر شامل جایگاه لحیم‌کاری برای تراشه PSRAM، یک دکمه Reset و یک LED اضافی است. تنها نکته منفی از نگاه فنی، حذف پورت اختصاصی SWD دیباگ است. همچنین Waveshare RP2350B-Plus-W در صورت در نظر گرفتن آنتن PCB ماژول RM2، کمی بلندتر از Raspberry Pi Pico 2 W است. این برد مانند سایر برد های مبتنی بر RP2350، با استفاده از Pico C/C++ SDK، MicroPython و موارد دیگر قابل برنامه‌ریزی است و Waveshare جزئیات فنی و دستورالعمل‌های شروع به کار را در ویکی (wiki) خود ارائه داده است.

به نوعی، این اولین برد است که فرم فاکتور Raspberry Pi Pico 2 W را با RP2350B ترکیب می‌کند و نزدیک‌ترین رقیب آن احتمالاً Olimex RP2350-PICO2 است، هرچند که آن مدل به میزان قابل توجهی بلندتر است. اگر فرم فاکتور برای شما اهمیتی ندارد، می‌توانید برد های بسیار بیشتری مبتنی بر RP2350B را برای انواع کاربردها پیدا کنید.

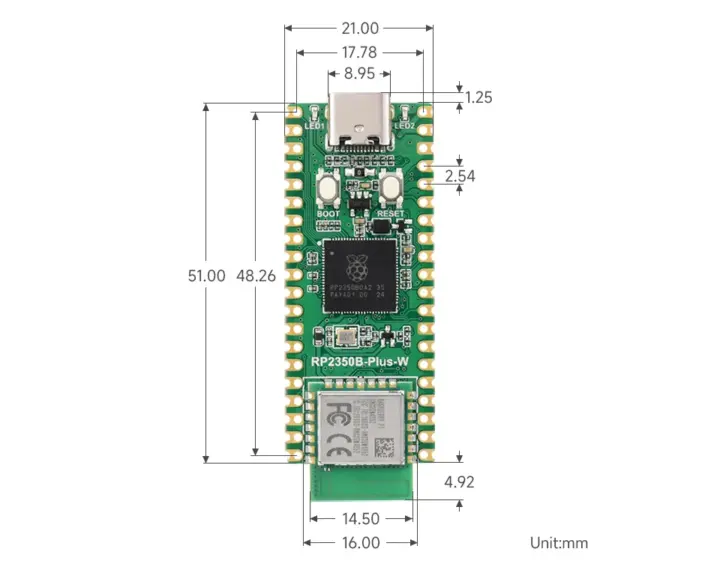

Waveshare RP2350B-Plus-W ابعاد

این برد تقریباً یک سال پیش معرفی شد و زمانی که من برای اولین بار با آن روبرو شدم، از آن گذشتم چون تصور می‌کردم صرفاً یک کلون با پورت USB-C است. با این حال، زمانی که فکر می‌کردم یک برد جدید تایلندی با نام INEX Pico-2350W پیدا کرده‌ام، دوباره مورد توجه من قرار گرفت. به سرعت مشخص شد که این شرکت آموزشی تایلندی صرفاً برد را از Waveshare تامین کرده است. خوب یا بد، این روندی است که من در تایلند دیده‌ام و احتمالاً در کشورهای دیگر نیز رخ می‌دهد. برخی مهندسان و/یا شرکت‌ها توانایی توسعه برد اختصاصی خود را دارند، اما توسعه یک برد زمان‌بر و هزینه‌بر است و معمولاً تهیه یک برد از چین سریع‌تر و ارزان‌تر تمام می‌شود. بنابراین، تامین سخت‌افزار از چین و تمرکز بر توسعه محتوای آموزشی برای بازار محلی کاملاً منطقی به نظر می‌رسد. پیامدهای بلندمدت این موضوع همیشه قابل بحث است…
