آموزش SDK EC200U - قسمت چهارم - ارتباط با سرور

smem

45 بازدید

۱۴۰۴-۰۴-۱۶

15 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

در دنیای امروز، اینترنت اشیا (IoT) به یکی از مهم‌ترین شاخه‌های فناوری تبدیل شده که در آن دستگاه‌ها و سنسورها از طریق شبکه با یکدیگر در ارتباط هستند و داده‌ها را جمع‌آوری، پردازش و منتقل می‌کنند. در چنین پروژه‌هایی، استفاده از ماژول‌های 4G مانند Quectel EC200U به عنوان پل ارتباطی بین سخت‌افزار و اینترنت، نقش حیاتی دارد.

در این پست قصد دارم روش راه‌اندازی این ماژول با استفاده از SDK رسمی EC200U به زبان C را با شما به اشتراک بگذارم. تمرکز اصلی من بر روی پروتکلهای مهم و قابلیت های کلیدی است که تقریباً در تمام پروژه‌های IoT کاربرد دارند:

✅ CSQ , GSM: بررسی کیفیت سیگنال و وضعیت سیم‌کارت برای اطمینان از پایداری ارتباط، ارسال پیامک و تماس.
✅ MQTT: پروتکلی سبک و سریع برای ارسال داده‌های لحظه‌ای بین دستگاه‌ها و سرورهای ابری در پروژه‌های IoT.
✅ HTTP: پروتکلی ساده و فراگیر برای ارسال و دریافت داده از طریق وب‌سرورها، مثل ثبت داده یا دریافت تنظیمات.
✅ Ping: تست اتصال شبکه برای بررسی دسترسی، کیفیت لینک و تاخیر ارتباطی.
✅ NTP: هماهنگ‌سازی ساعت دستگاه‌ها با سرورهای زمانی دقیق برای ثبت درست رویدادها و امنیت ارتباطات.
✅ Socket: ارتباط دوطرفه مستقیم بین کلاینت و سرور برای انتقال سریع داده‌ها به‌صورت پایدار.
✅ OTA: آپدیت نرم‌افزار دستگاه از راه دور برای رفع باگ، افزودن قابلیت‌ها یا افزایش امنیت.

استفاده از این قابلیت‌ها در برنامه‌های C با SDK ماژول، نیازمند درک دقیق از ساختار توابع، مدیریت ارتباطات سریال، نحوه‌ی کار با APIهای موجود، و در برخی موارد، تحلیل پاسخ‌ Callbackهای مربوطه است. هدف من از این پست، ارائه‌ی یک دید عملی برای توسعه‌دهندگانی است که می‌خواهند بدون وابستگی به فریم‌ورک‌های سطح بالا، به‌صورت مستقیم و سطح پایین با سخت‌افزار کار کنند. اگر شما هم به دنبال پیاده‌سازی پروتکلهای ارتباطی با زبان C با یک ماژول 4G هستید ادامه‌ی این آموزش می‌تواند راه را برایتان هموارتر کند.

لازم به ذکر است که به دلیل زیاد بودن تعداد پروتکلها سعی شده آموزش به طور کابردی باشه. همچنین ارتباطی که با ماژول برقرار میکنیم ازطریق UART است و کد مشابه آن چیزی است که در قسمت قبل بیان شد و در اینجا تنها نام تابع UART عوض میشود.

بررسی سیگنال و وضعیت سیمکارت

در پروژه‌های IoT که به ارتباطات سلولار متکی هستند، پایداری و صحت اتصال شبکه از اهمیت بالایی برخوردار است. قبل از هرگونه تبادل داده، بررسی وضعیت سیم‌کارت (SIM) و کیفیت سیگنال شبکه (CSQ) ضروری است تا از فعال بودن سیم‌کارت، ثبت موفق در شبکه و قدرت سیگنال کافی اطمینان حاصل شود. این مرحله می‌تواند از بروز خطاهای ارتباطی، قطعی داده جلوگیری کند و پایه‌ای مطمئن برای اجرای پروتکل‌های مختلف را فراهم سازد.

برای بررسی وضعیت سیگنال و سیمکارت نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_sim_app_init) را فعال کنید. توابع مهمی که ما در این بخش استفاده میکنیم توابع زیر هستند که بعدا نیز از آنها برای بررسی وضعیت سیمکارت بهره میبریم. این توابع همانطور که مشخص است داده های (IMSI,ICCID,phonenumber) را از سیمکارت دریافت میکنند.

ret = ql_sim_get_imsi(sim_id, siminfo, 64);

QL_SIM_LOG("ret:0x%x, IMSI: %s", ret, siminfo);

ret = ql_sim_get_iccid(sim_id, siminfo, 64);

QL_SIM_LOG("ret:0x%x, ICCID: %s", ret, siminfo);

ret = ql_sim_get_phonenumber(sim_id, siminfo, 64);

QL_SIM_LOG("ret:0x%x, phonenumber: %s", ret, siminfo);

دقت کنید که اگر توابع مربوط به PIN سیمکارت را لازم ندارید آنها را غیرفعال کنید. پس از اینکه از وضعیت سیمکارت اطمینان پیداکردیم سراغ برقراری تماس و ارسال پیامک میرویم.

تماس و ارسال پیامک

در پروژه‌های اینترنت اشیاء (IoT)، ارتباط مؤثر و پیوسته میان دستگاه‌ها و کاربران یا سرورها نقش حیاتی ایفا می‌کند. در این میان، تماس صوتی و پیامک (SMS) به‌عنوان روش‌های ارتباطی سنتی، همچنان در بسیاری از کاربردهای IoT از اهمیت بالایی برخوردارند، به‌ویژه در شرایطی که دسترسی به اینترنت پایدار یا پرسرعت وجود ندارد. پیامک‌ها به دلیل سادگی، امنیت نسبی، پوشش گسترده شبکه‌های سلولی و عدم نیاز به اتصال داده، راهکاری قابل اعتماد برای ارسال هشدارها، دریافت فرمان‌ها و گزارش وضعیت از راه دور محسوب می‌شوند.

همچنین، تماس صوتی می‌تواند برای ارسال پیام‌های صوتی اضطراری یا تأیید هویت انسانی در سیستم‌های امنیتی و نظارتی مورد استفاده قرار گیرد. استفاده از این قابلیت‌ها در پروژه‌های IoT، نه تنها باعث افزایش پایداری ارتباط در شرایط بحرانی می‌شود، بلکه امکان گسترش کاربردها به مناطق دورافتاده و کم‌برخوردار از زیرساخت اینترنت را نیز فراهم می‌کند. از این‌رو، ترکیب تماس و پیامک با فناوری‌های جدید، موجب افزایش انعطاف‌پذیری، امنیت و پوشش در طراحی سیستم‌های هوشمند می‌گردد. برای تماس صوتی لازم است ابتدا کد زیر را در مسیر (/components/ql-application/init/ql_init.c) از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_VOICE_CALL

ql_voice_call_app_init();

#endif

ساختار کد برنامه تماس که در فایل voice_call_demo.c قراردارد کاملا مانند چیزیست که در آموزشهای قبل دیدین به همین دلیل به جای بررسی ساختار کد به سراغ بررسی خود کد میرویم. در این کد مثالهایی برای شما قرارداده شده تا بتوانید از قابلیتهای (Disable automatic answer,Enable call waiting,call forwarding,call clccc) استفاده کنید. به دلیل واضح بودن کد و طولانی نشدن مطلب از تفسیر و بررسی کامل تمام قابلیتها صرف نظر میکنیم و تنها مهمترین قسمت یعنی برقراری تماس را بررسی میکنیم.

// #if 0

//demo for ql_voice_call_clcc

ql_voice_call_start(nSim,"0912xxxxxx");

ql_rtos_task_sleep_s(15);

uint8_t total;

ql_vc_info_s vc_info[QL_VC_MAX_NUM];

err = ql_voice_call_clcc(nSim,&total, vc_info);

if(err != QL_VC_SUCCESS){

QL_VC_LOG("ql_voice_call_clcc FAIL");

}else {

QL_VC_LOG("total number = %d",total);

for(uint8_t i = 0; i<total; i++){

QL_VC_LOG("index:%d direction:%d status:%d mpty:%d number:%s",

vc_info[i].idx,vc_info[i].direction,vc_info[i].status,vc_info[i].multiparty,vc_info[i].number);

}

// #endif

با خارج کردن این قسمت کد از حالت کامنت و قراردادن شماره خود بجای “0912xxxxxx” میتوانید تماس برقرارکنید. چنانچه تماس با موفقیت برقرار شد به سراغ ارسال پیامک بروید.

برای ارسال پیامک نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_sms_app_init) را از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_SMS

// ql_sms_app_init();

#endif

سپس نیاز است در توابع مربوط به پیامک این قسمت را از حالت کامنت خارج کنید.

// #if 0

//Send English text message

if(QL_SMS_SUCCESS == ql_sms_send_msg(nSim,"0912xxxxxx","~!@#$%^&*()_+<>?:{}|", GSM)){

QL_SMS_LOG("ql_sms_send_msg OK");

}else{

QL_SMS_LOG("ql_sms_send_msg FAIL");

}

با خارج کردن این قسمت کد از حالت کامنت و قراردادن شماره خود بجای “0912xxxxxx” میتوانید پیامک ارسال کنید. اگر با تماس و پیامک مشکلی نداشتید حالا وقتش است که به شبکه جهانی متصل شویم. برای تست اتصال یکی از بهترین ابزارها Ping است که در ادامه توضیح داده میشود.

استفاده از Ping

ابزار Ping یکی از ساده‌ترین و در عین حال قدرتمندترین ابزارهای عیب‌یابی و پایش در دنیای شبکه‌های کامپیوتری است. این دستور که مخفف Packet Internet Groper است، برای اولین بار به‌عنوان روشی سریع جهت بررسی وضعیت دسترسی و سلامت مسیر ارتباطی میان دو دستگاه در شبکه طراحی شد. عملکرد Ping مبتنی بر پروتکل ICMP (Internet Control Message Protocol) است و با ارسال بسته‌های درخواست (Echo Request) و دریافت پاسخ (Echo Reply) میزان دسترسی، زمان رفت و برگشت بسته‌ها (Round-Trip Time) و در بسیاری موارد میزان از دست رفتن بسته‌ها (Packet Loss) را مشخص می‌کند. استفاده از Ping دلایل و مزایای متعددی دارد از جمله امکان اطمینان از برقراری ارتباط با یک سرور یا دستگاه خاص، شناسایی مشکلات اتصال در مسیر شبکه، اندازه‌گیری کیفیت لینک از نظر تاخیر و پایداری، و حتی تشخیص وجود اختلالات احتمالی مانند فایروال‌ها یا مسدود بودن ICMP.

این ابزار به‌قدری مهم است که در بسیاری از شبکه‌ها، اولین گام در فرآیند عیب‌یابی محسوب می‌شود و متخصصان شبکه با کمک نتایج آن می‌توانند تصمیم بگیرند که مشکل از سمت کلاینت، سرور، یا مسیر میان آن‌هاست. به‌طور خلاصه، Ping ابزاری کم‌حجم، سریع و در دسترس در تمامی سیستم‌عامل‌هاست که نقش کلیدی در مانیتورینگ لحظه‌ای، تست دسترسی و تحلیل ابتدایی کیفیت ارتباط شبکه ایفا می‌کند و همین قابلیت‌های ساده اما کاربردی، باعث شده تا یکی از پایه‌ای‌ترین ابزارها در جعبه‌ابزار هر مدیر شبکه و تکنسین IT باشد.

برای استفاده از ping نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_ping_app_init) را از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_PING

//ql_ping_app_init();

#endif

تابعی که برای درخواست پینگ استفاده میکنیم.

1	ping_sess_id = ql_ping_start(profile_idx, 0, "www.google.com", &ping_option, ping_event_cb);

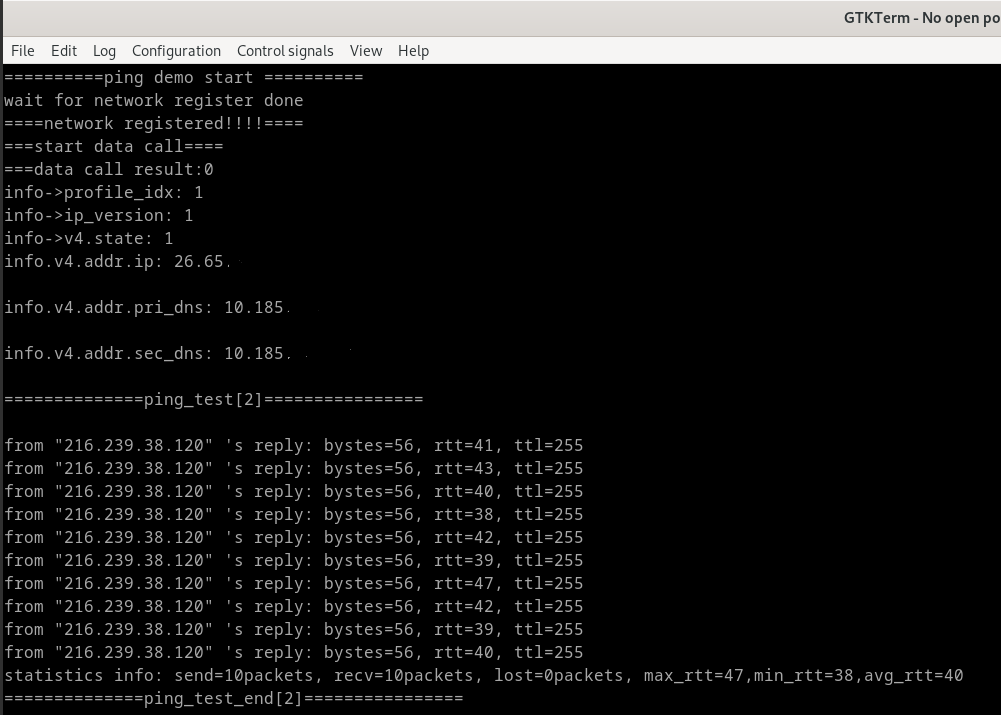

خروجی مانند زیر خواهید داشت:

استفاده از Ping

چنانچه خروجی مانند بالا گرفتید یعنی ارتباط شما با شبکه برقرار است و میتوانیم سراغ سایر پروتکلها برویم. اولین پروتکلی که بررسی خواهیم کرد پروتکل پر استفاده ی NTP است.

راه اندازی NTP

NTP یا Network Time Protocol یکی از قدیمی‌ترین و پرکاربردترین پروتکل‌های اینترنتی برای هماهنگ‌سازی زمان میان سیستم‌های کامپیوتری در یک شبکه است. از آنجایی که بسیاری از سرویس‌ها و کاربردهای حساس شبکه مانند ثبت وقایع (Logging)، احراز هویت، ارتباطات امن، پایگاه‌های داده توزیع‌شده و حتی برخی الگوریتم‌های رمزنگاری به صحت و دقت زمان وابسته‌اند، وجود ابزاری برای همزمان‌سازی ساعت سیستم‌ها ضرورتی انکارناپذیر است.

پروتکل NTP با معماری سلسله‌مراتبی (Stratum) کار می‌کند و این امکان را فراهم می‌آورد که دستگاه‌ها، ساعت خود را از سرورهای زمانی دقیق (مانند ساعت اتمی یا GPS) دریافت کرده و با دقتی در حد میلی‌ثانیه هماهنگ شوند. این پروتکل علاوه بر انتقال زمان، مکانیزم‌هایی برای جبران تاخیر شبکه و کاهش انحراف زمانی (Drift) ارائه می‌دهد. مزایا و دلایل استفاده از NTP به این شرح است.

یکسان‌سازی زمان در شبکه‌های توزیع‌شده: هماهنگی ساعت سیستم‌ها باعث می‌شود رویدادها به‌درستی ثبت شوند و تحلیل لاگ‌ها قابل اعتماد باشد.

افزایش امنیت: بسیاری از پروتکل‌های امنیتی مثل Kerberos به زمان صحیح وابسته‌اند و انحراف ساعت می‌تواند منجر به خطا در احراز هویت شود.
پشتیبانی از زیرساخت‌های حیاتی: در دیتاسنترها، سرورهای ایمیل، سیستم‌های مالی، مخابرات و اینترنت اشیا، زمان‌بندی دقیق پیش‌نیاز عملکرد صحیح است.
انعطاف‌پذیری: NTP می‌تواند از منابع زمانی مختلف استفاده کند و مکانیزم‌های Failover برای دسترس‌پذیری بالا دارد.
قابلیت جبران خطا: این پروتکل تا حد زیادی تاثیر تاخیر و نوسان شبکه را جبران می‌کند تا دقت همزمان‌سازی افزایش یابد.

برای استفاده از NTP نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_ntp_app_init) را از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_NTP

ql_ntp_app_init();

#endif

برای دیدن لاگ NTP روی UART از کد زیر استفاده کردم و تابع لاگ اصلی این برنامه یعنی تابع (QL_NTP_LOG) را در کد با تابعی که ساختیم جایگزین کردم. برای اینکار میتوانید از کلید میانبر Ctrl+H در Vscode استفاده کنید.

#include "ql_pin_cfg.h"
#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512  // Buffer size for formatted output

void ntp_uart_log(const char *format, ...)
{
    char buffer[UART_LOG_BUFF_SIZE];  // Local buffer
    va_list args;

    va_start(args, format);
    vsnprintf(buffer, sizeof(buffer) - 3, format, args);  // Reserve space for "\r\n"
    va_end(args);

strcat(buffer, "\r\n");  // Automatically add "\r\n"

int ret = 0;

    ql_uart_config_s uart_cfg = {0};

    uart_cfg.baudrate = QL_UART_BAUD_115200;
    uart_cfg.flow_ctrl = QL_FC_NONE;
    uart_cfg.data_bit = QL_UART_DATABIT_8;
    uart_cfg.stop_bit = QL_UART_STOP_1;
    uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);
    ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);
    ret = ql_uart_open(QL_UART_PORT_1);
    ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {
        ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);
        ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));
    }
}

#include "ql_pin_cfg.h"

#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512 // Buffer size for formatted output

void ntp_uart_log(const char *format, ...)

{

char buffer[UART_LOG_BUFF_SIZE]; // Local buffer

va_list args;

va_start(args, format);

vsnprintf(buffer, sizeof(buffer) - 3, format, args); // Reserve space for "\r\n"

va_end(args);

strcat(buffer, "\r\n"); // Automatically add "\r\n"

int ret = 0;

ql_uart_config_s uart_cfg = {0};

uart_cfg.baudrate = QL_UART_BAUD_115200;

uart_cfg.flow_ctrl = QL_FC_NONE;

uart_cfg.data_bit = QL_UART_DATABIT_8;

uart_cfg.stop_bit = QL_UART_STOP_1;

uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);

ret = ql_uart_open(QL_UART_PORT_1);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {

ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));

}

قسمت دیگر کد که نیاز به تغییر دارد به صورت زیر است. با ایجاد این تغییر از یک سرور NTP ایرانی استفاده میکنیم.

1	ntp_cli_id = ql_ntp_sync("2.ir.pool.ntp.org", &sync_option, ntp_result_cb, NULL, &error_num);

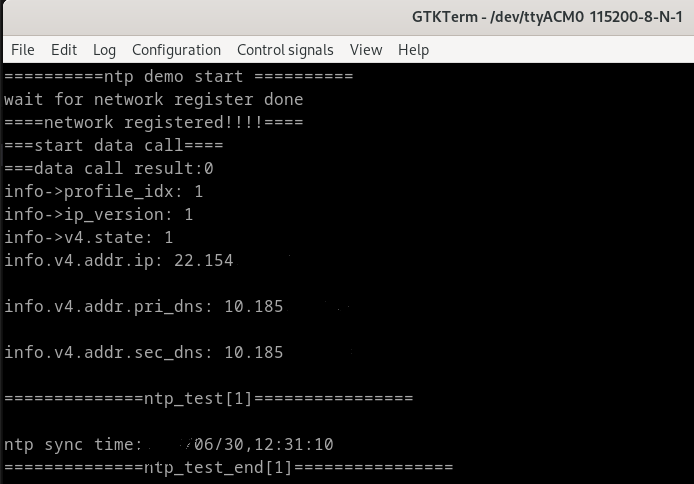

پس از تغییر کد و کامپایل برنامه خروجی مثل زیر خواهیم داشت.

راه اندازی NTP

چنانچه برنامه به درستی کار کرد در قسمت بعدی با قابلیت شگف انگیز بروزرسانی از راه دور آشنا خواهید شد.

راه اندازی OTA

OTA یا Over-The-Air Update روشی برای به‌روزرسانی نرم‌افزار یا تنظیمات دستگاه‌ها از راه دور و بدون نیاز به دسترسی فیزیکی است. این قابلیت در پروژه‌های IoT، تجهیزات مخابراتی و سیستم‌های توزیع‌شده اهمیت زیادی دارد، چون امکان رفع باگ‌ها، افزودن قابلیت‌های جدید و ارتقای امنیت را فراهم می‌کند، بدون اینکه کاربر مجبور به مراجعه حضوری یا جداسازی دستگاه باشد. FOTA (Firmware Over-The-Air) نوعی خاص از OTA است که به‌طور ویژه برای به‌روزرسانی Firmware دستگاه‌ها استفاده می‌شود.

FOTA به سازندگان و مدیران شبکه این امکان را می‌دهد تا میکروکنترلرها، مودم‌ها یا ماژول‌های ارتباطی را در مقیاس بزرگ، سریع و ایمن به‌روزرسانی کنند. این موضوع به‌ویژه برای رفع آسیب‌پذیری‌های امنیتی و افزایش طول عمر محصولات متصل اهمیت زیادی دارد. در مجموع، OTA و FOTA باعث کاهش هزینه‌های نگهداری، افزایش رضایت کاربران و مدیریت آسان دستگاه‌های نصب‌شده در نقاط مختلف می‌شوند.

برای استفاده از OTA نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_fota_http_app_init) را فعال کنید.

#ifdef QL_APP_FEATURE_HTTP_FOTA

//ql_fota_http_app_init();

#endif

قبل از اینکه سراغ کد برویم لازم است کد قبلی و کد جدید را به این دایرکتوری ببرید (SDK_U/tools/win32) و از ابزاری به نام dtools استفاده کنید که برای شما یک فایل جهت آپدیت کردن میسازد. این فایل بسته به دستوری که به dtools میدهید میتواند از به طور کامل باشد و یا با استفاده از دستور زیر فقط شامل تغییرات مربوط به دو نسخه باشد. یعنی این ابزار هر دو برنامه را بررسی میکند و فقط تغییراتی را که ایجاد کرده اید به صورت یک فایل در اختیار شما میگذارد که اگر روی یک سرور قراردهید میتوانید از آن استفاده کنید. در آزمایشی که انجام شد تابع OTA حذف نشد و بعد از اینکه سیستم به طور خودکار راه اندازی مجدد شد سیستم به درستی کار کرد. برای استفاده از این برنامه لازم است دستور زیر را در دایرکتوری (SDK_U/tools/win32) بزنید (اگر از ویندوز استفاده میکنید نیاز به کلمه wine ندارید و این کلمه را حذف کنید.)

1	wine dtools.exe fotacreate2 --pac aa.pac,bb.pac,setting/fota8910.xml output.pack -d v

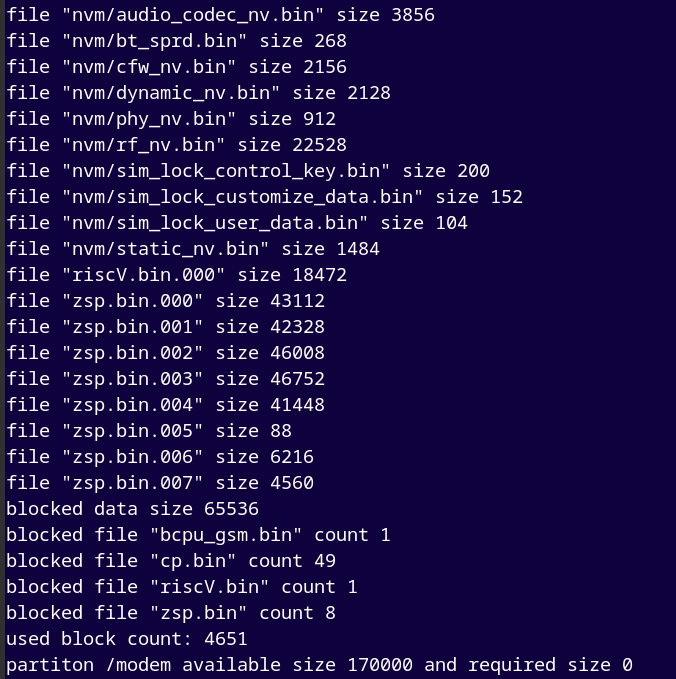

در اینجا اسم برنامه جدید bb است و برنامه ای که برای ما میسازد (output.pack) نام دارد که باید در سرور قراردهیم. درصورتی که اینکار به طور صحیح انجام شود خروجی به شکل زیر خواهد بود

راه اندازی OTA

حالا در کد نیاز است که این قسمت ها را تغییر دهیم. ابتدا آدرس سرور را در این قسمت کد وارد میکنیم.

1	#define HTTP_DLOAD_URL "http://188.136.xxx.xxx:10xx/output.pack"

در قسمت دیگری از کد هم اسم فایل را وارد میکنیم.

1	memcpy(fota_http_cli_p->fota_packname,"UFS:output.pack",strlen("UFS:output.pack"));

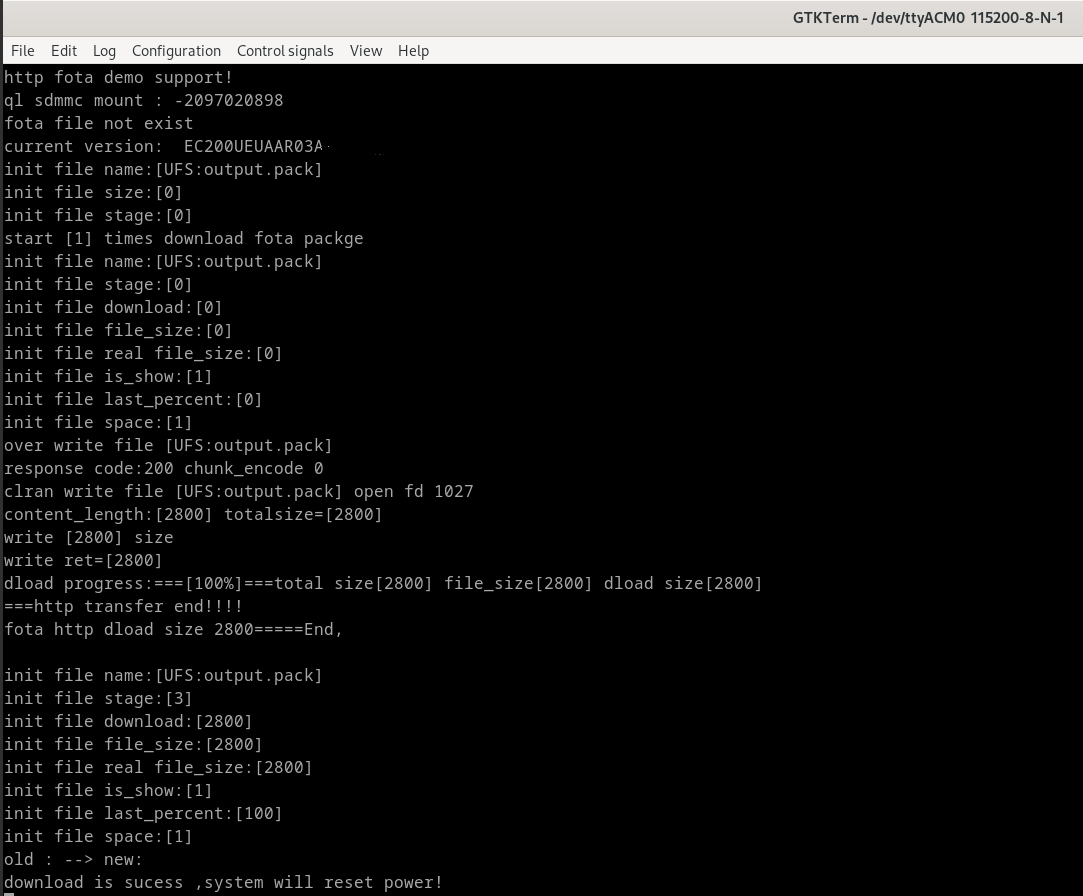

پس از نصب برنامه روی دستگاه خروجی مانند زیر خواهیم داشت.

راه اندازی OTA

چنانچه پیام موفقیت را ببینید دستگاه شما به درستی بروزرسانی شده. در ادامه پروتکل پر استفاده و کارآمد MQTT را بررسی خواهیم کرد.

راه اندازی پروتکل MQTT

در دنیای اینترنت اشیا، ارتباط سریع، سبک و قابل‌اعتماد بین دستگاه‌ها و سرورها حیاتی است. MQTT (Message Queuing Telemetry Transport) یک پروتکل ارتباطی سبک‌وزن و کم‌مصرف است که برای محیط‌های با پهنای باند محدود و منابع سخت‌افزاری کم طراحی شده. به همین دلیل، MQTT انتخابی ایده‌آل برای انتقال داده‌های سنسورها، کنترل از راه دور، و ایجاد ارتباط دائمی میان دستگاه‌های IoT با سرورهای ابری یا داشبوردها است. سادگی در پیاده‌سازی، مصرف کم انرژی و پشتیبانی گسترده از ویژگی‌های کلیدی این پروتکل هستند.

برای ارسال داده با MQTT نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_mqtt_app_init) را فعال کنید.

برای دریافت داده های (log) برنامه از این کد استفاده میکنیم.

#include "ql_pin_cfg.h"
#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512  // Buffer size for formatted output

void mqtt_ql_uart_notify_cb_main(unsigned int ind_type, ql_uart_port_number_e port, unsigned int size)
{
    unsigned char *recv_buff = calloc(1, QL_UART_RX_BUFF_SIZE+1);
    unsigned int real_size = 0;
    int read_len = 0;

    switch(ind_type)
    {
        case QUEC_UART_RX_OVERFLOW_IND:  //rx buffer overflow
        case QUEC_UART_RX_RECV_DATA_IND:
        {
            while(size > 0)
            {
                memset(recv_buff, 0, QL_UART_RX_BUFF_SIZE+1);
                real_size= MIN(size, QL_UART_RX_BUFF_SIZE);

                read_len = ql_uart_read(port, recv_buff, real_size);
                if((read_len > 0) && (size >= read_len))
                {
                    size -= read_len;
                }
                else
                {
                    break;
                }
            }
            break;
        }
        case QUEC_UART_TX_FIFO_COMPLETE_IND:
        {
            break;
        }
    }
    free(recv_buff);
    recv_buff = NULL;
}

void mqtt_uart_log(const char *format, ...)
{
    char buffer[UART_LOG_BUFF_SIZE];  // Local buffer
    va_list args;

    va_start(args, format);
    vsnprintf(buffer, sizeof(buffer) - 3, format, args);  // Reserve space for "\r\n"
    va_end(args);

strcat(buffer, "\r\n");  // Automatically add "\r\n"

if (QL_UART_SUCCESS == ret) {
        ret = ql_uart_register_cb(QL_UART_PORT_1, mqtt_ql_uart_notify_cb_main);
        ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);
        ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));
    }
}

#include "ql_pin_cfg.h"

#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512 // Buffer size for formatted output

void mqtt_ql_uart_notify_cb_main(unsigned int ind_type, ql_uart_port_number_e port, unsigned int size)

{

unsigned char *recv_buff = calloc(1, QL_UART_RX_BUFF_SIZE+1);

unsigned int real_size = 0;

int read_len = 0;

switch(ind_type)

{

case QUEC_UART_RX_OVERFLOW_IND: //rx buffer overflow

case QUEC_UART_RX_RECV_DATA_IND:

{

while(size > 0)

{

memset(recv_buff, 0, QL_UART_RX_BUFF_SIZE+1);

real_size= MIN(size, QL_UART_RX_BUFF_SIZE);

read_len = ql_uart_read(port, recv_buff, real_size);

if((read_len > 0) && (size >= read_len))

{

size -= read_len;

}

else

{

break;

}

break;

}

case QUEC_UART_TX_FIFO_COMPLETE_IND:

{

break;

}

free(recv_buff);

recv_buff = NULL;

}

void mqtt_uart_log(const char *format, ...)

{

char buffer[UART_LOG_BUFF_SIZE]; // Local buffer

va_list args;

va_start(args, format);

vsnprintf(buffer, sizeof(buffer) - 3, format, args); // Reserve space for "\r\n"

va_end(args);

strcat(buffer, "\r\n"); // Automatically add "\r\n"

int ret = 0;

ql_uart_config_s uart_cfg = {0};

uart_cfg.baudrate = QL_UART_BAUD_115200;

uart_cfg.flow_ctrl = QL_FC_NONE;

uart_cfg.data_bit = QL_UART_DATABIT_8;

uart_cfg.stop_bit = QL_UART_STOP_1;

uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);

ret = ql_uart_open(QL_UART_PORT_1);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {

ret = ql_uart_register_cb(QL_UART_PORT_1, mqtt_ql_uart_notify_cb_main);

ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));

}

در اینجا تابعی که مربوط به دریافت داده از UART هست را هم در کد قرار دادم. شما میتوانید ایجاد کمی تغییرات در کد از آن برای ارسال پیام دلخواه به سرور استفاده کنید. در اینجا پیامی که میفرستیم به طور ثابت (temp:5) است و از سرور رایگان Thingsboard استفاده کردیم. برای استفاده از این سرور نیاز است ابتدا تنظیمات سرور را به صورت زیر وارد کنید.

#define MQTT_CLIENT_IDENTITY "a6f0d900-3477-11f0-8a95-4f20f9529836"//ID

#define MQTT_CLIENT_USER "1HAuMBQu8bI8gaCwymGB" //Token

#define MQTT_CLIENT_PASS ""

#define MQTT_CLIENT_QUECTEL_URL "mqtt://mqtt.eu.thingsboard.cloud:1883"

#define MQTT_PUB_MSG0 "{\"temp\":5}"

const char pu_topic[] = "v1/devices/me/telemetry\0"; //Publisher topic

const char su_topic[] = "v1/devices/me/attributes\0"; //Subscriber topic

کد ما دو تابع کلی دارد که یکی توابع بازگشتی (callback) هستند که به صورت زیر است.

//define process state
typedef enum
{
    STATE_NET_CONN,  //Connect to NET
    STATE_MQTT_CFG, //set MQTT parameters
    STATE_MQTT_OPEN, //open mqtt
    STATE_MQTT_CONN, //connect to server
    STATE_MQTT_SUB, //subscribe to server
    STATE_MQTT_PUB, //publish to server
	STATE_MQTT_SEND_DATA,
    STATE_MQTT_CLOSE, //close connection
    STATE_MQTT_DISC, //disconnect from server
    STATE_MQTT_DONE //done
} MQTT_STATE;
MQTT_STATE mqtt_state = STATE_NET_CONN;

static ql_sem_t  mqtt_semp;
static int  mqtt_connected = 0;

static void mqtt_state_exception_cb(mqtt_client_t *client)
{
	mqtt_uart_log("mqtt session abnormal disconnect\r\n");
	mqtt_connected = 0;
}

//Mqtt connect
static void mqtt_connect_result_cb(mqtt_client_t *client, void *arg, mqtt_connection_status_e status)
{
	mqtt_uart_log("status: %d\r\n", status);
	if(status == 0){
		mqtt_connected = 1;
		mqtt_uart_log("MQTT is Connected\r\n");
	}
	ql_rtos_semaphore_release(mqtt_semp);
}

static void mqtt_disconnect_result_cb(mqtt_client_t *client, void *arg,int err){
	mqtt_uart_log("err: %d\r\n", err);
	mqtt_uart_log("mqtt disconnect\r\n");
	ql_rtos_semaphore_release(mqtt_semp);
}

static void mqtt_requst_result_cb(mqtt_client_t *client, void *arg,int err)
{
	mqtt_uart_log("err: %d\r\n", err);
	mqtt_uart_log("mqtt_requst_result\r\n");
	ql_rtos_semaphore_release(mqtt_semp);
}

static void mqtt_inpub_data_cb(mqtt_client_t *client, void *arg, int pkt_id, const char *topic, const unsigned char *payload, unsigned short payload_len)
{
	mqtt_uart_log("topic: %s\r\n", topic);
	mqtt_uart_log("payload: %s\r\n", payload);
	mqtt_uart_log("mqtt_inpub_data\r\n");
}

//define process state

typedef enum

{

STATE_NET_CONN, //Connect to NET

STATE_MQTT_CFG, //set MQTT parameters

STATE_MQTT_OPEN, //open mqtt

STATE_MQTT_CONN, //connect to server

STATE_MQTT_SUB, //subscribe to server

STATE_MQTT_PUB, //publish to server

STATE_MQTT_SEND_DATA,

STATE_MQTT_CLOSE, //close connection

STATE_MQTT_DISC, //disconnect from server

STATE_MQTT_DONE //done

} MQTT_STATE;

MQTT_STATE mqtt_state = STATE_NET_CONN;

static ql_sem_t mqtt_semp;

static int mqtt_connected = 0;

static void mqtt_state_exception_cb(mqtt_client_t *client)

{

mqtt_uart_log("mqtt session abnormal disconnect\r\n");

mqtt_connected = 0;

}

//Mqtt connect

static void mqtt_connect_result_cb(mqtt_client_t *client, void *arg, mqtt_connection_status_e status)

{

mqtt_uart_log("status: %d\r\n", status);

if(status == 0){

mqtt_connected = 1;

mqtt_uart_log("MQTT is Connected\r\n");

}

ql_rtos_semaphore_release(mqtt_semp);

}

static void mqtt_disconnect_result_cb(mqtt_client_t *client, void *arg,int err){

mqtt_uart_log("err: %d\r\n", err);

mqtt_uart_log("mqtt disconnect\r\n");

ql_rtos_semaphore_release(mqtt_semp);

}

static void mqtt_requst_result_cb(mqtt_client_t *client, void *arg,int err)

{

mqtt_uart_log("err: %d\r\n", err);

mqtt_uart_log("mqtt_requst_result\r\n");

ql_rtos_semaphore_release(mqtt_semp);

}

static void mqtt_inpub_data_cb(mqtt_client_t *client, void *arg, int pkt_id, const char *topic, const unsigned char *payload, unsigned short payload_len)

{

mqtt_uart_log("topic: %s\r\n", topic);

mqtt_uart_log("payload: %s\r\n", payload);

mqtt_uart_log("mqtt_inpub_data\r\n");

}

و تابع دیگری که کار اصلی را انجام میدهد تابع (mqtt_app_thread) است که در ادامه مشاهده میکنید.

static void mqtt_app_thread(void * arg)
{
	int ret = 0,i = 0, run_num = 1,profile_idx = 1;

uint8_t nSim = 0;
	uint16_t sim_cid=0;
	char ip4_addr_str[16] = {0};
	ql_data_call_info_s info;
	QlOSStatus OsErrorMsg=0;
	mqtt_client_t  mqtt_cli;
	struct mqtt_connect_client_info_t  client_info = {0};

client_info.keep_alive = 60;
	client_info.clean_session = 1;
	client_info.will_qos = 0;
	client_info.will_retain = 0;
	client_info.will_topic = NULL;
	client_info.will_msg = NULL;
	client_info.client_id = MQTT_CLIENT_IDENTITY;
	client_info.client_user = MQTT_CLIENT_USER;
	client_info.client_pass = MQTT_CLIENT_PASS;

char siminfo[64] = {0};
	uint8_t sim_id = 0;

ret = ql_sim_get_imsi(sim_id, siminfo, 64);
	mqtt_uart_log("IMSI:%s\r\n", siminfo);

ret = ql_sim_get_iccid(sim_id, siminfo, 64);
	mqtt_uart_log("ICCID:%s\r\n", siminfo);

ql_rtos_task_sleep_s(1);
	OsErrorMsg=ql_rtos_semaphore_create(&mqtt_semp, 0);
	mqtt_uart_log("rtos_semaphore_create%d\r\n", OsErrorMsg);
	mqtt_uart_log("========== mqtt demo start ==========\r\n");
	while (1)
	{
	switch (mqtt_state)
	{
	case STATE_NET_CONN:
		while((ret = ql_network_register_wait(nSim, 120)) != 0 && i < 10)
		{
			i++;
			ql_rtos_task_sleep_s(1);
		}
		if(ret == 0)
		{
			i = 0;
			mqtt_uart_log("====network registered!!!!====\r\n");
		}
		else
		{
			mqtt_uart_log("====network register failure!!!!!====\r\n");
			goto exit;
		}
		ql_set_data_call_asyn_mode(nSim, profile_idx, 0);

mqtt_uart_log("===start data call====\r\n");
		ret=ql_start_data_call(nSim, profile_idx, QL_PDP_TYPE_IP, "uninet", NULL, NULL, 0);
		mqtt_uart_log("data call result:%d\r\n", ret); //ret=0

		if(ret != 0)
		{
			mqtt_uart_log("====data call failure!!!!=====\r\n");
		}
		else{
			mqtt_uart_log("-*data success*-\r\n");
		}
		memset(&info, 0x00, sizeof(ql_data_call_info_s));

		ret = ql_get_data_call_info(nSim, profile_idx, &info);
		if(ret != 0)
		{
			mqtt_uart_log("ql_get_data_call_info error. ret: %d\r\n", ret);

			ql_stop_data_call(nSim, profile_idx);
			goto exit;
		}
		else
		{
			mqtt_uart_log("ql_get_data_call_info success\r\n");
			mqtt_uart_log("info->profile_idx: %d\r\n", info.profile_idx); //1

			mqtt_uart_log("info->ip_version: %d\r\n", info.ip_version); //1

			mqtt_uart_log("info->v4.state: %d\r\n", info.v4.state); //1

			ql_rtos_task_sleep_s(2);
			inet_ntop(AF_INET, &info.v4.addr.ip, ip4_addr_str, sizeof(ip4_addr_str)); //ip4addr_ntoa_r((const ip4_addr_t*)(src),(dst),(size)) : NULL))
			mqtt_uart_log("info.v4.addr.ip: %s\r\n", ip4_addr_str);

			inet_ntop(AF_INET, &info.v4.addr.pri_dns, ip4_addr_str, sizeof(ip4_addr_str));
			mqtt_uart_log("info.v4.addr.pri_dns: %s\r\n", ip4_addr_str);

			inet_ntop(AF_INET, &info.v4.addr.sec_dns, ip4_addr_str, sizeof(ip4_addr_str));
			mqtt_uart_log("info.v4.addr.sec_dns: %s\r\n", ip4_addr_str);

		}
		if(QL_DATACALL_SUCCESS != ql_bind_sim_and_profile(nSim, profile_idx, &sim_cid))
		{
			mqtt_uart_log("nSim or profile_idx is invalid!!!!\r\n");
		}

//End Connect to NET
		mqtt_state=STATE_MQTT_CFG;
		// break;

case STATE_MQTT_CFG: //init Mqtt client
		if(ql_mqtt_client_init(&mqtt_cli, sim_cid) != MQTTCLIENT_SUCCESS)
		{
			mqtt_uart_log("mqtt client init failed!!!!\r\n");
		}
		else
		{
			mqtt_uart_log("mqtt client init OK\r\n");  //ok
		}
		mqtt_state=STATE_MQTT_CONN;
		break;
		case STATE_MQTT_CONN:
			//Complete the configuration of the mqtt client context, determine the mqtt connection properties, and establish the mqtt connect connection
			ret = ql_mqtt_connect(&mqtt_cli, MQTT_CLIENT_QUECTEL_URL , mqtt_connect_result_cb,
								 NULL, (const struct mqtt_connect_client_info_t *)&client_info, mqtt_state_exception_cb);
			mqtt_uart_log("MQTT URL:%s, Client ID:%s, Client Session:%d, Client Pass:%s, Client User:%s\r\n",MQTT_CLIENT_QUECTEL_URL,
			client_info.client_id,client_info.clean_session,client_info.client_pass,client_info.client_user);

			mqtt_uart_log("====MQTTCLIENT_WOUNDBLOCK====\r\n");
			if(ret  == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("wait connect result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 10000); //QL_WAIT_FOREVER
				if(mqtt_connected == 0){
					ql_mqtt_client_deinit(&mqtt_cli);
					mqtt_uart_log("ql_mqtt_client_deinit\r\n");
				}
			}
			switch (ret)
			{
				case MQTTCLIENT_SUCCESS:
					mqtt_uart_log("MQTTCLIENT_SUCCESS\r\n");
					break;
				case MQTTCLIENT_INVALID_PARAM:
					mqtt_uart_log("MQTTCLIENT_INVALID_PARAM\r\n");
					break;
				case MQTTCLIENT_WOUNDBLOCK:
					mqtt_uart_log("====wait connect result\r\n");
					ql_rtos_semaphore_wait(mqtt_semp, 1000); //QL_WAIT_FOREVER
					if(mqtt_connected == 0){
						ql_mqtt_client_deinit(&mqtt_cli);
						mqtt_uart_log("MQTTCLIENT_WOUNDBLOCK\r\n");
					}
					break;
				case MQTTCLIENT_OUT_OF_MEM:
					mqtt_uart_log("MQTTCLIENT_OUT_OF_MEM\r\n");
					break;
				case MQTTCLIENT_ALLOC_FAIL:
					mqtt_uart_log("MQTTCLIENT_ALLOC_FAIL\r\n");
					break;
				case MQTTCLIENT_TCP_CONNECT_FAIL:
					mqtt_uart_log("MQTTCLIENT_TCP_CONNECT_FAIL\r\n");
					break;
				case MQTTCLIENT_NOT_CONNECT:
					mqtt_uart_log("MQTTCLIENT_NOT_CONNECT\r\n");
					break;
				case MQTTCLIENT_SEND_PKT_FAIL:
					mqtt_uart_log("MQTTCLIENT_SEND_PKT_FAIL\r\n");
					break;
				case MQTTCLIENT_BAD_REQUEST:
					mqtt_uart_log("MQTTCLIENT_BAD_REQUEST\r\n");
					break;
				case MQTTCLIENT_TIMEOUT:
					mqtt_uart_log("MQTTCLIENT_TIMEOUT\r\n");
					break;
				default:
					mqtt_uart_log("UNKNOWN_ERROR_CODE\r\n");
					break;
			}
			mqtt_state=STATE_MQTT_SUB;
	   break;
	   case STATE_MQTT_SUB:
			ql_mqtt_set_inpub_callback(&mqtt_cli, mqtt_inpub_data_cb, NULL);
			mqtt_uart_log("ql_mqtt_set_inpub_callback\r\n");

			if(ql_mqtt_sub_unsub(&mqtt_cli, "test", 1, mqtt_requst_result_cb,NULL, 1) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("======wait subscrible result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 1000);
			}
			if(ql_mqtt_publish(&mqtt_cli, pu_topic,MQTT_PUB_MSG0, strlen(MQTT_PUB_MSG0), 0, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("======wait publish result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, QL_WAIT_FOREVER);
			}

			if(ql_mqtt_publish(&mqtt_cli, "test", "hi, mqtt qos 1", strlen("hi, mqtt qos 1"), 1, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("======wait publish result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 1000);
			}

			if(ql_mqtt_publish(&mqtt_cli, "test", "hi, mqtt qos 2", strlen("hi, mqtt qos 2"), 2, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("======wait publish result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 1000);
			}

			if(ql_mqtt_sub_unsub(&mqtt_cli, su_topic, 1, mqtt_requst_result_cb,NULL, 0) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("=====wait unsubscrible result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 1000);
			}
			ql_rtos_task_sleep_ms(500);
			if(mqtt_connected == 1 && ql_mqtt_disconnect(&mqtt_cli, mqtt_disconnect_result_cb, NULL) == MQTTCLIENT_WOUNDBLOCK){
				mqtt_uart_log("=====wait disconnect result\r\n");
				ql_rtos_semaphore_wait(mqtt_semp, 1000);//QL_WAIT_FOREVER
			}
			mqtt_uart_log("==============mqtt_client_test[%d] end=======%ls=========\r\n",run_num,&mqtt_cli);

			ql_mqtt_client_deinit(&mqtt_cli);
			mqtt_connected = 0;
			ql_rtos_task_sleep_s(1);
			mqtt_state=STATE_MQTT_CFG;
		break;
	default:
		break;
	}
}
mqtt_uart_log("*-*-*-*-*Finished*-*-*-*-*\r\n");

exit:
	ql_rtos_task_delete(mqtt_task);

return;
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

static void mqtt_app_thread(void * arg)

{

int ret = 0,i = 0, run_num = 1,profile_idx = 1;

uint8_t nSim = 0;

uint16_t sim_cid=0;

char ip4_addr_str[16] = {0};

ql_data_call_info_s info;

QlOSStatus OsErrorMsg=0;

mqtt_client_t mqtt_cli;

struct mqtt_connect_client_info_t client_info = {0};

client_info.keep_alive = 60;

client_info.clean_session = 1;

client_info.will_qos = 0;

client_info.will_retain = 0;

client_info.will_topic = NULL;

client_info.will_msg = NULL;

client_info.client_id = MQTT_CLIENT_IDENTITY;

client_info.client_user = MQTT_CLIENT_USER;

client_info.client_pass = MQTT_CLIENT_PASS;

char siminfo[64] = {0};

uint8_t sim_id = 0;

ret = ql_sim_get_imsi(sim_id, siminfo, 64);

mqtt_uart_log("IMSI:%s\r\n", siminfo);

ret = ql_sim_get_iccid(sim_id, siminfo, 64);

mqtt_uart_log("ICCID:%s\r\n", siminfo);

ql_rtos_task_sleep_s(1);

OsErrorMsg=ql_rtos_semaphore_create(&mqtt_semp, 0);

mqtt_uart_log("rtos_semaphore_create%d\r\n", OsErrorMsg);

mqtt_uart_log("========== mqtt demo start ==========\r\n");

while (1)

{

switch (mqtt_state)

{

case STATE_NET_CONN:

while((ret = ql_network_register_wait(nSim, 120)) != 0 && i < 10)

{

i++;

ql_rtos_task_sleep_s(1);

}

if(ret == 0)

{

i = 0;

mqtt_uart_log("====network registered!!!!====\r\n");

}

else

{

mqtt_uart_log("====network register failure!!!!!====\r\n");

goto exit;

}

ql_set_data_call_asyn_mode(nSim, profile_idx, 0);

mqtt_uart_log("===start data call====\r\n");

ret=ql_start_data_call(nSim, profile_idx, QL_PDP_TYPE_IP, "uninet", NULL, NULL, 0);

mqtt_uart_log("data call result:%d\r\n", ret); //ret=0

if(ret != 0)

{

mqtt_uart_log("====data call failure!!!!=====\r\n");

}

else{

mqtt_uart_log("-*data success*-\r\n");

}

memset(&info, 0x00, sizeof(ql_data_call_info_s));

ret = ql_get_data_call_info(nSim, profile_idx, &info);

if(ret != 0)

{

mqtt_uart_log("ql_get_data_call_info error. ret: %d\r\n", ret);

ql_stop_data_call(nSim, profile_idx);

goto exit;

}

else

{

mqtt_uart_log("ql_get_data_call_info success\r\n");

mqtt_uart_log("info->profile_idx: %d\r\n", info.profile_idx); //1

mqtt_uart_log("info->ip_version: %d\r\n", info.ip_version); //1

mqtt_uart_log("info->v4.state: %d\r\n", info.v4.state); //1

ql_rtos_task_sleep_s(2);

inet_ntop(AF_INET, &info.v4.addr.ip, ip4_addr_str, sizeof(ip4_addr_str)); //ip4addr_ntoa_r((const ip4_addr_t*)(src),(dst),(size)) : NULL))

mqtt_uart_log("info.v4.addr.ip: %s\r\n", ip4_addr_str);

inet_ntop(AF_INET, &info.v4.addr.pri_dns, ip4_addr_str, sizeof(ip4_addr_str));

mqtt_uart_log("info.v4.addr.pri_dns: %s\r\n", ip4_addr_str);

inet_ntop(AF_INET, &info.v4.addr.sec_dns, ip4_addr_str, sizeof(ip4_addr_str));

mqtt_uart_log("info.v4.addr.sec_dns: %s\r\n", ip4_addr_str);

}

if(QL_DATACALL_SUCCESS != ql_bind_sim_and_profile(nSim, profile_idx, &sim_cid))

{

mqtt_uart_log("nSim or profile_idx is invalid!!!!\r\n");

}

//End Connect to NET

mqtt_state=STATE_MQTT_CFG;

// break;

case STATE_MQTT_CFG: //init Mqtt client

if(ql_mqtt_client_init(&mqtt_cli, sim_cid) != MQTTCLIENT_SUCCESS)

{

mqtt_uart_log("mqtt client init failed!!!!\r\n");

}

else

{

mqtt_uart_log("mqtt client init OK\r\n"); //ok

}

mqtt_state=STATE_MQTT_CONN;

break;

case STATE_MQTT_CONN:

//Complete the configuration of the mqtt client context, determine the mqtt connection properties, and establish the mqtt connect connection

ret = ql_mqtt_connect(&mqtt_cli, MQTT_CLIENT_QUECTEL_URL , mqtt_connect_result_cb,

NULL, (const struct mqtt_connect_client_info_t *)&client_info, mqtt_state_exception_cb);

mqtt_uart_log("MQTT URL:%s, Client ID:%s, Client Session:%d, Client Pass:%s, Client User:%s\r\n",MQTT_CLIENT_QUECTEL_URL,

client_info.client_id,client_info.clean_session,client_info.client_pass,client_info.client_user);

mqtt_uart_log("====MQTTCLIENT_WOUNDBLOCK====\r\n");

if(ret == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("wait connect result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 10000); //QL_WAIT_FOREVER

if(mqtt_connected == 0){

ql_mqtt_client_deinit(&mqtt_cli);

mqtt_uart_log("ql_mqtt_client_deinit\r\n");

}

switch (ret)

{

case MQTTCLIENT_SUCCESS:

mqtt_uart_log("MQTTCLIENT_SUCCESS\r\n");

break;

case MQTTCLIENT_INVALID_PARAM:

mqtt_uart_log("MQTTCLIENT_INVALID_PARAM\r\n");

break;

case MQTTCLIENT_WOUNDBLOCK:

mqtt_uart_log("====wait connect result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000); //QL_WAIT_FOREVER

if(mqtt_connected == 0){

ql_mqtt_client_deinit(&mqtt_cli);

mqtt_uart_log("MQTTCLIENT_WOUNDBLOCK\r\n");

}

break;

case MQTTCLIENT_OUT_OF_MEM:

mqtt_uart_log("MQTTCLIENT_OUT_OF_MEM\r\n");

break;

case MQTTCLIENT_ALLOC_FAIL:

mqtt_uart_log("MQTTCLIENT_ALLOC_FAIL\r\n");

break;

case MQTTCLIENT_TCP_CONNECT_FAIL:

mqtt_uart_log("MQTTCLIENT_TCP_CONNECT_FAIL\r\n");

break;

case MQTTCLIENT_NOT_CONNECT:

mqtt_uart_log("MQTTCLIENT_NOT_CONNECT\r\n");

break;

case MQTTCLIENT_SEND_PKT_FAIL:

mqtt_uart_log("MQTTCLIENT_SEND_PKT_FAIL\r\n");

break;

case MQTTCLIENT_BAD_REQUEST:

mqtt_uart_log("MQTTCLIENT_BAD_REQUEST\r\n");

break;

case MQTTCLIENT_TIMEOUT:

mqtt_uart_log("MQTTCLIENT_TIMEOUT\r\n");

break;

default:

mqtt_uart_log("UNKNOWN_ERROR_CODE\r\n");

break;

}

mqtt_state=STATE_MQTT_SUB;

break;

case STATE_MQTT_SUB:

ql_mqtt_set_inpub_callback(&mqtt_cli, mqtt_inpub_data_cb, NULL);

mqtt_uart_log("ql_mqtt_set_inpub_callback\r\n");

if(ql_mqtt_sub_unsub(&mqtt_cli, "test", 1, mqtt_requst_result_cb,NULL, 1) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("======wait subscrible result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000);

}

if(ql_mqtt_publish(&mqtt_cli, pu_topic,MQTT_PUB_MSG0, strlen(MQTT_PUB_MSG0), 0, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("======wait publish result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, QL_WAIT_FOREVER);

}

if(ql_mqtt_publish(&mqtt_cli, "test", "hi, mqtt qos 1", strlen("hi, mqtt qos 1"), 1, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("======wait publish result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000);

}

if(ql_mqtt_publish(&mqtt_cli, "test", "hi, mqtt qos 2", strlen("hi, mqtt qos 2"), 2, 0, mqtt_requst_result_cb,NULL) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("======wait publish result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000);

}

if(ql_mqtt_sub_unsub(&mqtt_cli, su_topic, 1, mqtt_requst_result_cb,NULL, 0) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("=====wait unsubscrible result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000);

}

ql_rtos_task_sleep_ms(500);

if(mqtt_connected == 1 && ql_mqtt_disconnect(&mqtt_cli, mqtt_disconnect_result_cb, NULL) == MQTTCLIENT_WOUNDBLOCK){

mqtt_uart_log("=====wait disconnect result\r\n");

ql_rtos_semaphore_wait(mqtt_semp, 1000);//QL_WAIT_FOREVER

}

mqtt_uart_log("==============mqtt_client_test[%d] end=======%ls=========\r\n",run_num,&mqtt_cli);

ql_mqtt_client_deinit(&mqtt_cli);

mqtt_connected = 0;

ql_rtos_task_sleep_s(1);

mqtt_state=STATE_MQTT_CFG;

break;

default:

break;

}

mqtt_uart_log("*-*-*-*-*Finished*-*-*-*-*\r\n");

exit:

ql_rtos_task_delete(mqtt_task);

return;

}

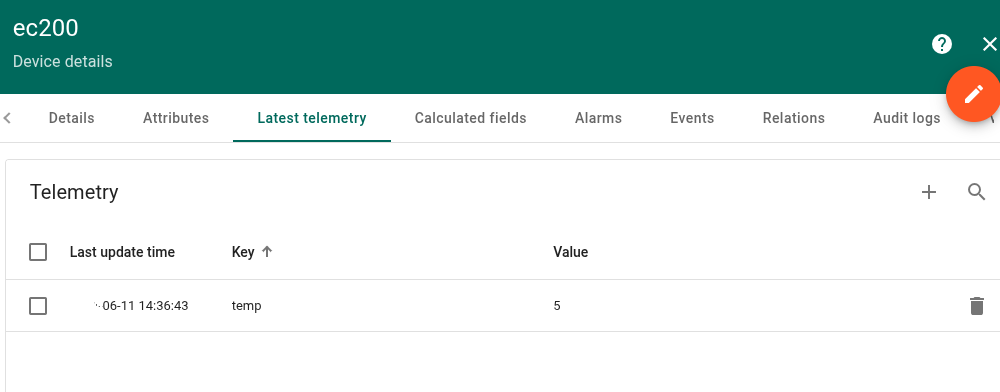

پس از کامپایل و نصب برنامه خروجی در سرور مانند زیرخواهد بود.

راه اندازی پروتکل MQTT

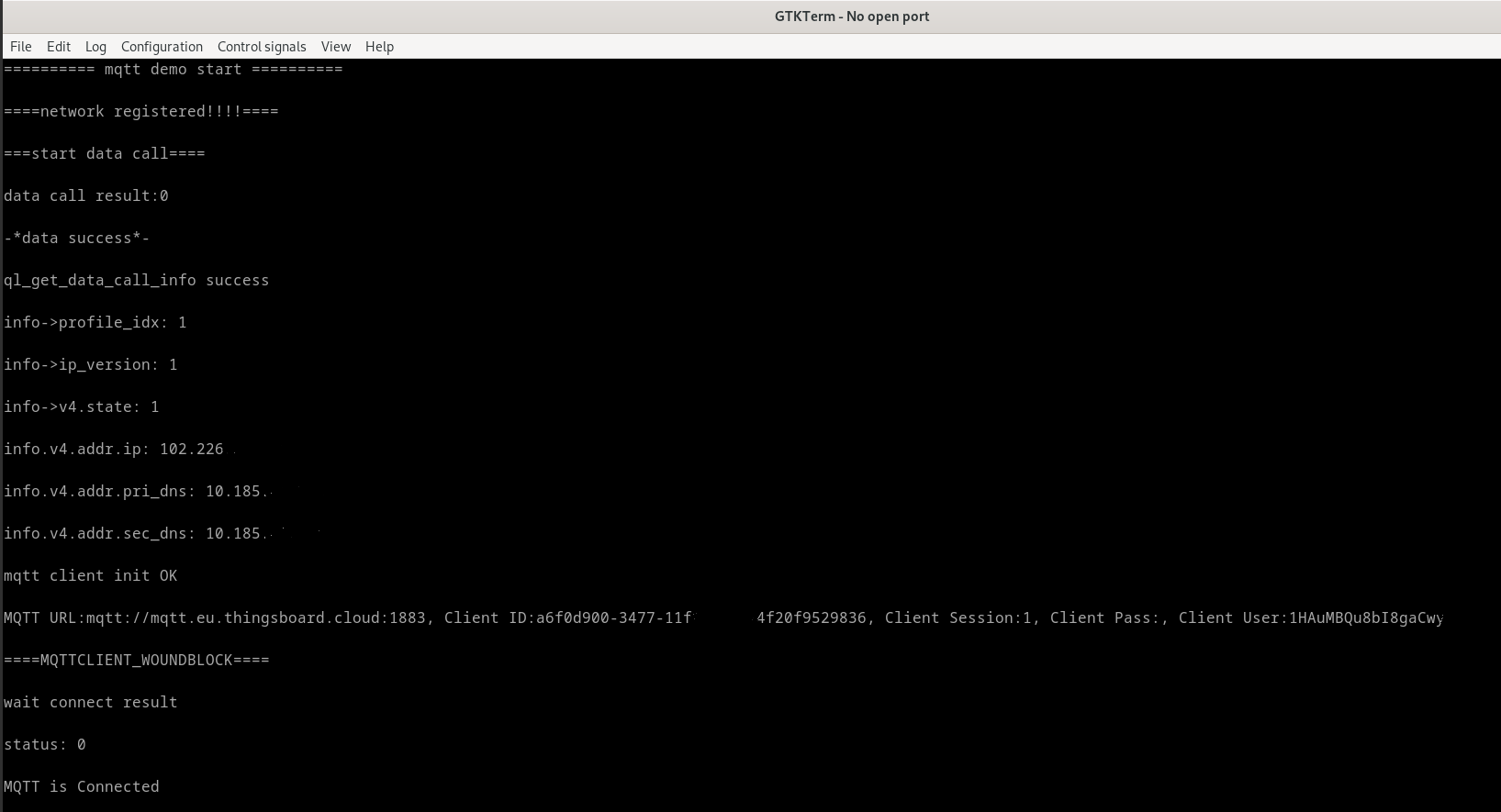

و خروجی داده های برنامه به صورت زیر است

راه اندازی پروتکل MQTT

درصورتی که موفق شدید گام بزرگی جهت ایجاد ارتباط مناسب جهت پروژه های IOT برداشتید. در ادامه سراغ Socket میرویم که اگرچه برای پروژه های کمی پیچیده به خوبی MQTT نیست اما به دلیل سادگی همچنان در پروژه های زیادی استفاده میشود.

استفاده از Socket

Socket یکی از پایه‌ای‌ترین مفاهیم در برنامه‌نویسی شبکه است که امکان برقراری ارتباط مستقیم، دوطرفه و پایدار بین دو دستگاه (کلاینت و سرور) را فراهم می‌کند. سوکت‌ها به‌عنوان رابطی بین برنامه و شبکه عمل می‌کنند و انتقال داده‌ها را در بستر پروتکل‌های TCP یا UDP مدیریت می‌کنند. این ساختار ساده و منعطف، کاربردهای گسترده‌ای دارد؛ از ارسال پیام‌های لحظه‌ای گرفته تا پیاده‌سازی چت‌سرورها، کنترل از راه دور دستگاه‌ها و تبادل سریع اطلاعات در پروژه‌های IoT. استفاده از سوکت باعث می‌شود برنامه‌نویسان بتوانند ارتباطات شبکه‌ای مطمئن، سریع و با حداقل سربار پیاده‌سازی کنند.

برای استفاده از این قابلیت نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_socket_app_init) را فعال کنید.

#ifdef QL_APP_FEATURE_SOCKET

ql_socket_app_init();

#endif

سپس لازم است که آدرس سرور را در این قسمت از کد وارد کنید.

1	#define QL_SOCKET_DEMO_URL "188.136.xxx.xxx"

و در ادامه شماره Portی که میخواهید استفاده کنید را در این قسمت قراردهید.

1	server_ipv4.sin_port = htons(10xx);

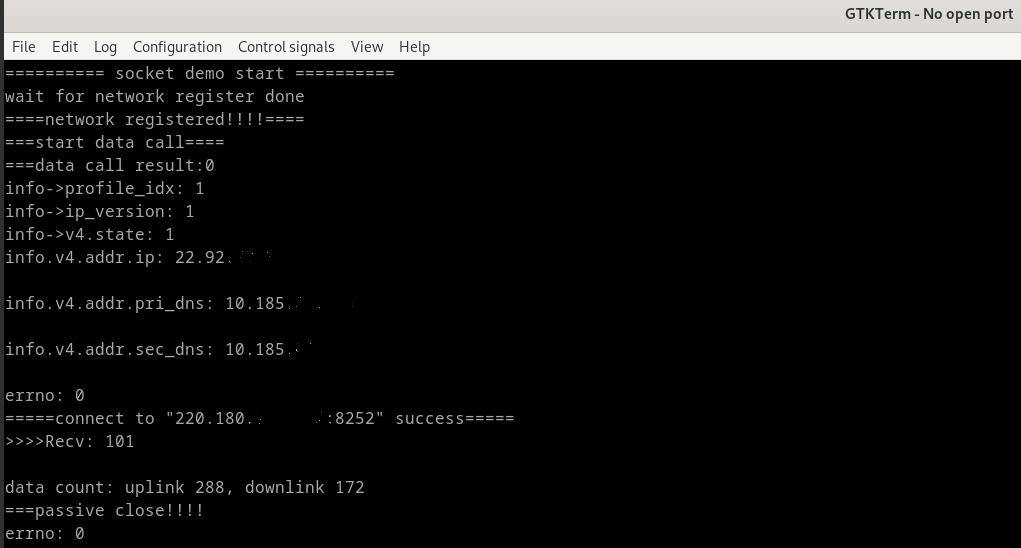

بعد از کامپایل و نصب کد خروجی مانند زیر خواهید داشت که نشان دهنده ی ارتباط صحیح با سرور است.

استفاده از Socket

باتوجه به اینکه هرروز در وب گردی با HTTP سروکار دارید حتما با پروتکل بعدی به خوبی آشنا هستید. این پروتکل برای نمایش داده ها مناسب است و کاربردهای متنوعی دارد.

راه اندازی پروتکل HTTP

HTTP یکی از پراستفاده‌ترین پروتکل‌ها برای ارتباط با سرورهای وب است که به دلیل سادگی، سازگاری گسترده و ساختار قابل فهم، در پروژه‌های IoT نیز جایگاه ویژه‌ای دارد. از آن برای ارسال داده‌ها به سرور، دریافت تنظیمات، یا اتصال به APIهای ابری استفاده می‌شود. وقتی نیاز به ارتباط یک‌طرفه، ساده و سریع بین دستگاه و سرور دارید، HTTP راه‌حلی کارآمد است که تقریباً در هر زیرساختی پشتیبانی می‌شود.

برای استفاده از این پروتکل نیاز است که ابتدا از این مسیر (/components/ql-application/init/ql_init.c) تابع (ql_http_app_init) را از حالت کامنت خارج کنید.

#ifdef QL_APP_FEATURE_HTTP

ql_http_app_init();

// ql_http_post_app_init();

// ql_http_put_app_init();

// ql_https_get_app_init();

#endif

در اینجا همانند چیزی که قبلا دیدید برای دریافت داده های برنامه روی UART از این کد استفاده میکنیم و اسم این تابع را با تابع اصلی برنامه جایگزین میکنیم.

#include "ql_pin_cfg.h"
#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512  // Buffer size for formatted output

void http_uart_log(const char *format, ...)
{
    char buffer[UART_LOG_BUFF_SIZE];  // Local buffer
    va_list args;

    va_start(args, format);
    vsnprintf(buffer, sizeof(buffer) - 3, format, args);  // Reserve space for "\r\n"
    va_end(args);

strcat(buffer, "\r\n");  // Automatically add "\r\n"

if (QL_UART_SUCCESS == ret) {
        ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);
        ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));
    }
}

#include "ql_pin_cfg.h"

#include "ql_uart.h"

#define UART_LOG_BUFF_SIZE 512 // Buffer size for formatted output

void http_uart_log(const char *format, ...)

{

char buffer[UART_LOG_BUFF_SIZE]; // Local buffer

va_list args;

va_start(args, format);

vsnprintf(buffer, sizeof(buffer) - 3, format, args); // Reserve space for "\r\n"

va_end(args);

strcat(buffer, "\r\n"); // Automatically add "\r\n"

int ret = 0;

ql_uart_config_s uart_cfg = {0};

uart_cfg.baudrate = QL_UART_BAUD_115200;

uart_cfg.flow_ctrl = QL_FC_NONE;

uart_cfg.data_bit = QL_UART_DATABIT_8;

uart_cfg.stop_bit = QL_UART_STOP_1;

uart_cfg.parity_bit = QL_UART_PARITY_NONE;

ret = ql_uart_set_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

ret = ql_pin_set_func(QL_UART2_RX_PIN, QL_UART2_RX_FUNC);

ret = ql_uart_open(QL_UART_PORT_1);

ret = ql_pin_set_func(QL_UART2_TX_PIN, QL_UART2_TX_FUNC);

if (QL_UART_SUCCESS == ret) {

ql_uart_get_dcbconfig(QL_UART_PORT_1, &uart_cfg);

ql_uart_write(QL_UART_PORT_1, (unsigned char*)buffer, strlen(buffer));

}

و برای ارسال و دریافت درخواست به سرور از این قسمت کد استفاده میکنیم. دقت کنید که آدرس سرور را با چیزی که در کد است (http://188.136.XXX.XXX:1000/http/send.php) جایگزین کنید. چنانچه سرور مناسب ندارید میتوانید برای داشتن یک سرور از سایتهایی که سرورهای ابری فراهم میکنند استفاده کنید.

case 1:{//test https get

char url[] = "http://188.136.XXX.XXX:1000/http/send.php";

http_method = HTTP_METHOD_GET;

ql_httpc_setopt(&http_demo_client.http_client, HTTP_CLIENT_OPT_METHOD, http_method);

ql_httpc_setopt(&http_demo_client.http_client, HTTP_CLIENT_OPT_SSLCTXID, 1);

ql_httpc_setopt(&http_demo_client.http_client, HTTP_CLIENT_OPT_SSL_VERIFY_LEVEL, HTTPS_VERIFY_NONE);

ql_httpc_setopt(&http_demo_client.http_client, HTTP_CLIENT_OPT_URL, (char *)url);

}

break;

پس از کامپایل و نصب خروجی مانند زیر خواهیم داشت.

راه اندازی پروتکل HTTP

امیدوارم از این آموزش استفاده کافی را برده باشید. منتظر آموزشهای بعدی باشید و با نظراتتون به ما انرژی بدید. ممنونم 🙂

تگ ها :

EC200U SDK

اطلاعات

لینک و اشتراک

آموزش SDK EC200U - قسمت چهارم - ارتباط با سرور

بررسی سیگنال و وضعیت سیمکارت

تماس و ارسال پیامک

استفاده از Ping

راه اندازی NTP

راه اندازی OTA

راه اندازی پروتکل MQTT

استفاده از Socket

راه اندازی پروتکل HTTP

آرویدتک

نویسنده شو !

نویسنده شو !

دیدگاه ها

نویسنده شو !

نویسنده شو !

آموزش ها

منو و لینک‌ها

آموزش SDK EC200U - قسمت چهارم - ارتباط با سرور

بررسی سیگنال و وضعیت سیمکارت

تماس و ارسال پیامک

استفاده از Ping

راه اندازی NTP

راه اندازی OTA

راه اندازی پروتکل MQTT

استفاده از Socket

راه اندازی پروتکل HTTP

شاید برای شما مفید باشد

آموزش پروژه‌ای راه‌اندازی UART در STM32 با HAL – برنامه Hello World - قسمت 22 آموزش امبدد C

آموزش SDK EC200- قسمت سوم- ارتباط با ماهواره- GNSS

راهنمای جامع خصوصیات شی و ارجاع‌دادن تابع در قوانین سفارشی KiCad - قسمت 32 آموزش KiCad

آشنایی با پشته و مقدمه ای بر تایمرها | آموزش میکروکنترلر AVR قسمت 9

ساخت ربات سخنگو با آردوینو و کتابخانه گفتار

راه‌اندازی سنسور دما DS18b20 با آردوینو

آرویدتک

نویسنده شو !

نویسنده شو !

دیدگاه ها

نویسنده شو !

نویسنده شو !

آموزش ها

منو و لینک‌ها

شبکه‌های اجتماعی
