آمپلی فایر با LM386

آیسی های زیادی برای ساخت آمپلی فایر وجود دارد ، اما کوچکی و سادگی مدار مورد استفاده در آیسی LM386 ، آن را به محبوبیت رسانده است. در واقع شما برای داشتن یک آمپلی فایر نیاز به 6 المان الکترونیکی دارید.
یکی دیگر از ویژگی های مثبت این آیسی ، پشتیبانی از بازه وسیع ولتاژی است یه نحوی که از ولتاژ 4 تا 12 ولت قادر به کار خواهد بود. مدار ساخته شده را در عکس فوق مشاهده می کنید که با باطری 6 ولت و بلندگوی 8 اهم 1 وات تست شده است.

شاید برای شما مفید باشد : آموزش آلتیوم دیزاینر به صورت کاملا رایگان

برای مشاهده در ابعاد بزرگتر بر روی تصویر کلیک نمایید

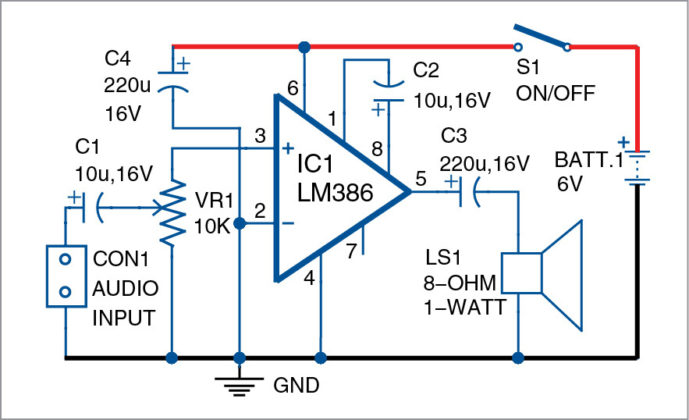

همانطور که در عکس فوق می بینید در مدار مورد نظر ما از 4 خازن استفاده شده است.
خازن C4 جهت رگوله کردن ولتاژ ورودی است. و خازن C2 جهت تعیین گین آمپلی فایر است.
به وسیله پتانسومتر VR1 میتواند توان خروجی آمپلیفایر را تعیین کنید.
