معرفی و راه اندازی سنسور های مایع غیر تماسی شرکت XKC

دلایل اهمیت این سنسورها

جلوگیری از آلودگی

• عدم آلودگی: سنسورهای غیر تماسی به دلیل عدم تماس با مایع، از آلودگی مایعات داخل مخزن جلوگیری می‌کنند. این ویژگی به ویژه در صنایع دارویی و غذایی که به بهداشت و ایمنی بسیار اهمیت داده می‌شود، حیاتی است.
• حفظ کیفیت: در مواد غذایی و دارویی، تماس با سنسور می‌تواند باعث تغییر کیفیت یا ترکیب مایع شود. سنسورهای غیر تماسی این مشکل را حل می‌کنند.

عمر بیشتر سنسور در برابر مواد اسیدی

از آن جایی که سنسورهای غیر تماسی در مجاورت مواد شیمیایی قرار نمیگیرند، دچار خوردگی و… نشده و طول عمر بسیار بالا تری دارند.

دقت و قابلیت اطمینان

• دقت بالا: این سنسورها معمولاً دقت بالایی در اندازه‌گیری سطح مایعات دارند و می‌توانند تغییرات کوچک در سطح مایع را شناسایی کنند.
• قابلیت اطمینان: به دلیل عدم تماس با مایع، احتمال خرابی و نیاز به تعمیرات کاهش می‌یابد.
• قابلیت تنظیم دقت و حساسیت: در ادامه مقاله با این ویژگی بیشتر آشنا خواهید شد.

کاربردهای گسترده

تنوع در کاربرد: این سنسورها می‌توانند در صنایع مختلفی از جمله داروسازی، صنایع غذایی، شیمیایی و پتروشیمی استفاده شوند. این تنوع کاربرد به دلیل قابلیت اندازه‌گیری مایعات با ویژگی‌های مختلف است.

نصب و نگهداری آسان

• نصب ساده: سنسورهای غیر تماسی معمولاً به راحتی نصب می‌شوند و نیاز به فضای کمتری دارند.
• نگهداری کم: به دلیل عدم تماس با مایع و مقاومت در برابر خوردگی، نیاز به نگهداری کمتری دارند.

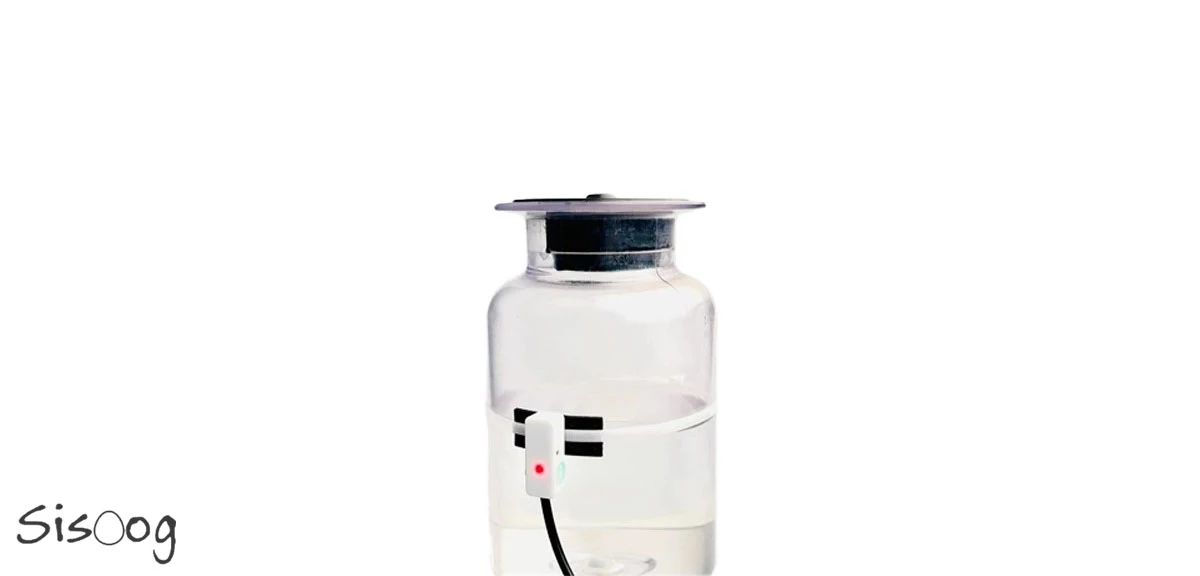

معرفی سنسور

حسگر سطح مایع غیر تماسی هوشمند (که از این به بعد بهش می‌گیم حسگر سطح مایع) از تکنولوژی پیشرفته پردازش سیگنال و چیپ پردازش سیگنال با سرعت بالا استفاده می‌کند. این حسگر می‌تونه تأثیر ضخامت دیواره‌های ظرف رو کنار بزاره و به طور واقعی سطح مایع رو در یک ظرف بسته بدون تماس تشخیص بدهد.

حسگر سطح مایع (پروب) روی دیواره‌های بیرونی ظرفی که می‌خواهیم اندازه‌گیری کنیم، در بالا و پایین نصب می‌شود (برای تعیین سطح بالا و پایین مایع). ظرف‌های غیر فلزی نیازی به باز شدن ندارن و نصبش خیلی ساده‌ست و تأثیری روی تولید نمی گذارد. این حسگر می‌تواند سطح مایع انواع مواد سمی، اسیدهای قوی، بازهای قوی و مایعات مختلف رو در ظرف‌های فشار بالا و هوابند تشخیص بدهد.

حسگر سطح مایع هیچ نیاز خاصی به جنس مایع و ظرف ندارد و می‌تواند به طور گسترده‌ای استفاده بشود. محصولات سری XKC-Y26-XXX به طور خاص برای تشخیص سطح مایع در لوله‌های غیر فلزی توسعه داده شدند. این سری حسگرهای سطح مایع به سه نوع تقسیم میشوند:

البته انواع مختلف دیگری هم موجود هست که میتوانید از طریق فروشگاه اروید تک همه محصولات را مشاهده نمایید.

ویژگی‌های محصول

1. حسگر سطح مایع غیر تماسی XKC-Y26-XXX برای انواع ظرف‌های غیر فلزی مناسب است. این محصول مایع را از طریق سیگنال تشخیصی که از دیواره غیر فلزی ظرف و لوله عبور می‌کند، تشخیص می‌دهد و نیازی به تماس مستقیم با مایع ندارد. این حسگر در برابر اسیدها و بازهای قوی و دیگر مایعات خورنده مقاوم است و تحت تأثیر رسوب یا زباله‌های دیگر قرار نمی‌گیرد و می‌تواند تشخیص دهد که آیا مایعی درون ظرف یا لوله وجود دارد یا نه.

2. طراحی محصول شامل تنظیم هوشمند مرجع سطح مایع و عملکرد حافظه سطح مایع است. حالت نمایش وضعیت سطح مایع را دارد و می‌تواند حالت کنترل سری چند نقطه‌ای را پیاده‌سازی کند. این حسگر می‌تواند خروجی سطح بالا و پایین و کنترل سیگنال‌های NPN و PNP را پشتیبانی کند (لطفاً هنگام انتخاب مدل به دستورالعمل‌های تولیدکننده مراجعه کنید).

3. سطح مایع تشخیصی دقیق و پایدار است و می‌تواند مایعات سرد، گرم و در حال جوش را تشخیص دهد.

4. ساختار مدار الکترونیکی خالص، حالت کار غیر مکانیکی، عملکرد پایدار و عمر طولانی دارد.

5. دارای پایداری بالا، حساسیت بالا و توانایی قوی در برابر تداخل، بدون تأثیرپذیری از تداخل الکترومغناطیسی خارجی است. همچنین برای تداخل فرکانس قدرت و تداخل حالت مشترک دارد و با تمام آداپتورهای برق 5 تا 24 ولت موجود در بازار سازگار است.

6. دامنه کاربرد وسیع، توانایی حسگری قوی، می‌تواند سطح مایع را در انواع ظرف‌ها و لوله‌های غیر فلزی مانند پلاستیک، شیشه، سرامیک و دیگر ظرف‌ها تشخیص دهد. ضخامت دیواره لوله حسگر می‌تواند به 20 میلی‌متر برسد و می‌تواند در سطوح منحنی، قوس‌دار، استوانه‌ای و دیگر ظرف‌ها یا لوله‌های نامنظم استفاده شود.

کاربردهای محصول

حسگر سطح مایع غیر تماسی هوشمند از ظرفیت القایی آب برای تشخیص وجود مایع استفاده می‌کند. زمانی که مایعی نزدیک حسگر نیست، حسگر به دلیل وجود ظرفیت توزیع‌شده روی آن، دارای یک ظرفیت استاتیک مشخص نسبت به زمین است. وقتی سطح مایع به آرامی بالا می‌رود، ظرفیت پارازیتی مایع به ظرفیت استاتیک حسگر متصل می‌شود و باعث می‌شود مقدار ظرفیت حسگر افزایش یابد.

سیگنال ظرفیت تغییر یافته به IC کنترل ارسال می‌شود تا به یک سیگنال مداری قابل پردازش تبدیل گردد. هنگامی که میزان تغییر از آستانه تعیین‌شده فراتر رود، سیستم تشخیص می‌دهد که سطح مایع به نقطه حسگری رسیده است.

نحوه نصب سنسور

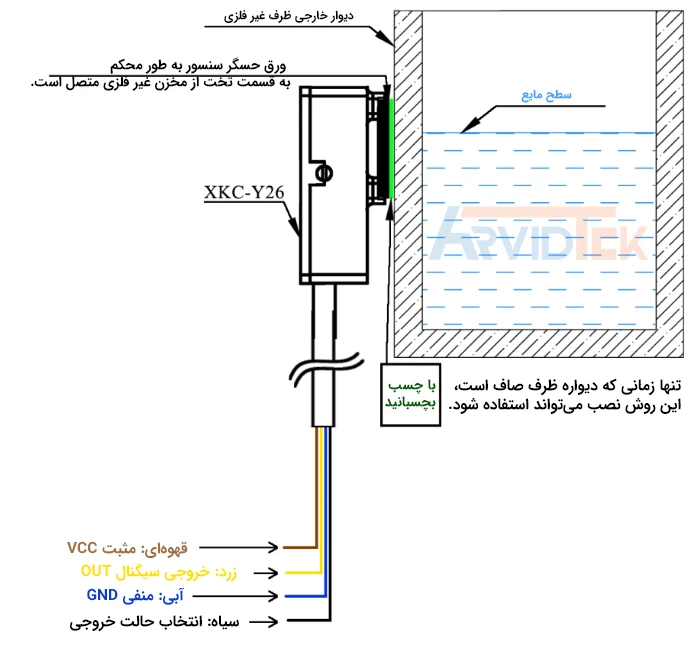

برای یک ظرف غیر فلزی، مطابق شکل زیر، در یک قسمت تخت از مخزن نصب کنید:

نحوه نصب سنسور برای یک ظرف غیر فلزی

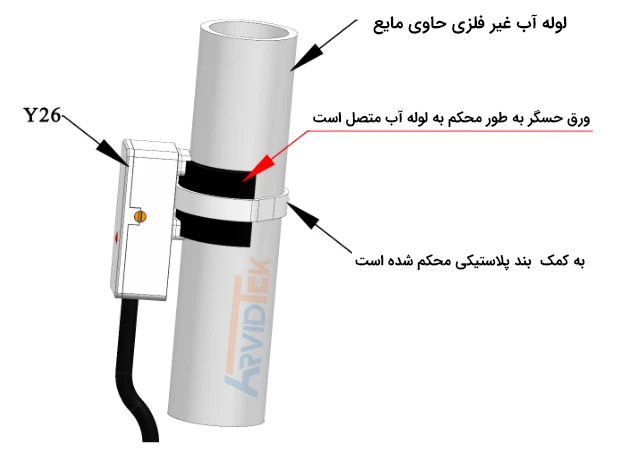

برای لوله غیر فلزی حاوی مایع، همانند تصویر زیر سنسور را نصب نمایید:

نحوه نصب سنسور برای لوله غیر فلزی حاوی مایع

ارتفاع سطح مایع حس‌شده به حساسیت سنسور مربوط می‌شود. هرچه حساسیت بیشتر باشد، سطح مایع حس‌شده پایین‌تر خواهد بود.

ورق القایی می‌تواند با چسب قوی به لوله محکم چسبانده شود یا می‌توان آن را با یک بست کمربندی پلاستیکی به لوله محکم کرد. در قسمتی که پروب نصب می‌شود، نباید قطعات فلزی وجود داشته باشد تا بر تشخیص تأثیر نگذارد. لوله‌ها باید از مواد غیر فلزی با سطح صاف، ضخامت یکنواخت، مواد محکم و عملکرد عایق خوب ساخته شده باشند؛ مانند لوله‌های شیشه‌ای، لوله‌های پلاستیکی، لوله‌های PC/PVC/PPR، لوله‌های سرامیکی غیرجاذب، لوله‌های اکریلیک، لوله‌های لاستیکی و غیره یا ترکیبات آن‌ها.

فاصله سنسور با منبع

الزامات مربوط به فاصله بین سطح تماس حسگر (یا پروب) و دیواره بیرونی ظرف به این صورت است که سطح تماس حسگر باید به طور محکم با چسب AB یا دیگر چسب‌های مقاوم در برابر مواد جامد چسبانده شود. اگر مشکل خاصی وجود داشته باشد، فاصله باید کمتر از 0.5 میلی‌متر باشد و در حالت ایده‌آل هیچ فاصله‌ای وجود نداشته باشد، در غیر این صورت ممکن است دقت اندازه‌گیری تحت تأثیر قرار گیرد.

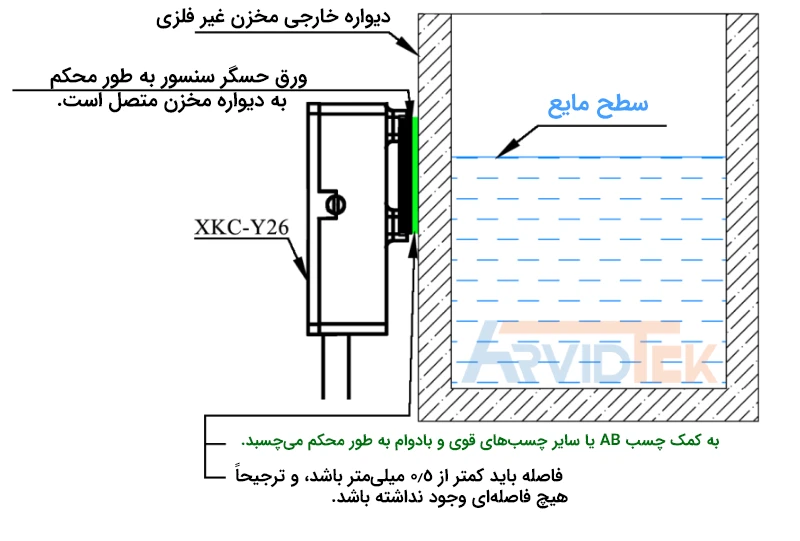

الزامات مربوط به فاصله بین سطح تماس سنسور و دیواره بیرونی

تنظیم حساسیت

اگر سنسور سطح مایع غیر تماسی نتوانست وجود مایع را تشخیص دهد یا اینکه سطح مایع تشخیص داده شده توسط سنسور Y26 کمی با واقعیت تفاوت داشت، می‌توانید با کمک یک پیچ‌گوشتی کوچک، پیچ تنظیم حساسیت را تنظیم کنید. روش تنظیم به شرح زیر است:
1. برای افزایش حساسیت، پیچ را به سمت چپ بچرخانید.
2. برای کاهش حساسیت، پیچ را به سمت راست بچرخانید.

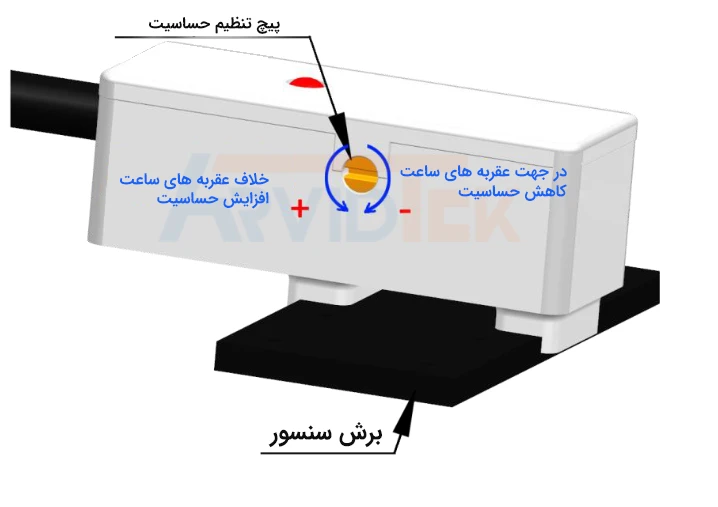

تنظیم حساسیت سنسور سطح مایع غیر تماسی
