برد محوری Maker Go ESP32-C5-EVB با چهار رله و ایزولاتور نوری برای کاربردهای صنعتی معرفی شد

به گفته CNX Software – Embedded Systems News

Maker Go ESP32-C5-EVB: یک برد مبتنی بر ESP32-C5 با چهار رله، ورودی‌های ایزوله و RS-485

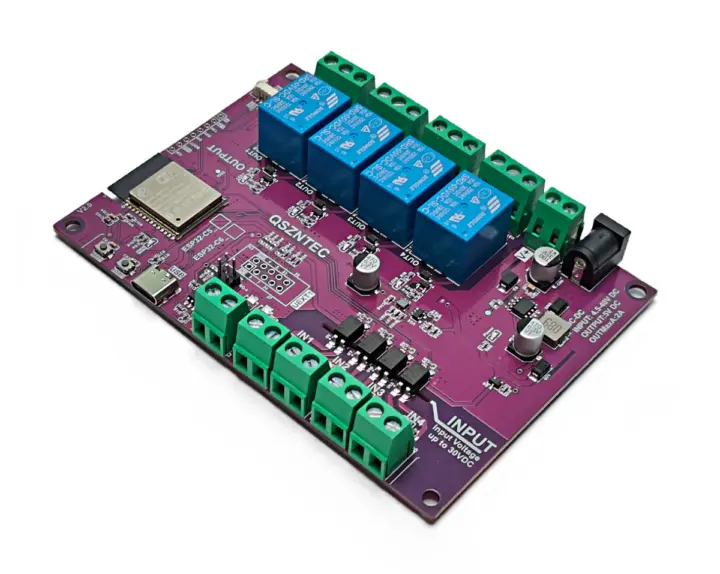

محصول Maker Go ESP32-C5-EVB یک برد مبتنی بر ESP32-C5 است که به چهار رله، چهار ورودی مجهز به اپتو-ایزولاتور، ارتباط RS-485 و پشتیبانی از اتصالات وای‌فای 6، بلوتوث 5.0 و Thread/Zigbee مجهز شده است.

این محصول نسخه‌ای ارتقایافته از Maker Go ESP32-C6-EVB عرضه شده در سال ۲۰۲۴ است؛ با این تفاوت که ماژول ESP32-C6 جای خود را به ESP32-C5 داده و هدر GPIO نیز با یک ترمینال بلاک برای RS-485 جایگزین شده است. مدل Maker Go ESP32-C6-EVB در واقع یک کلون از Olimex ESP32-C6-EVB بود؛ اگرچه Olimex پیش از این نسخه ESP32-C5-EVB اختصاصی خود را عرضه کرده، اما آن مدل از طراحی متفاوت با رله دوکاناله استفاده می‌کند.

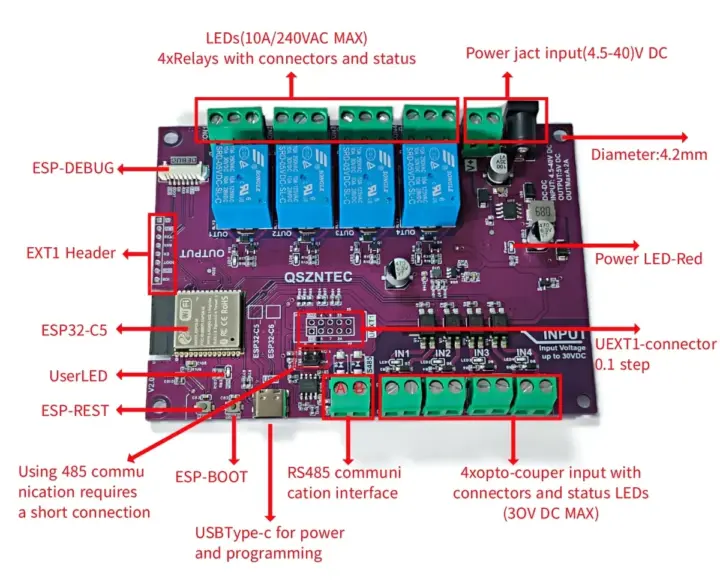

مشخصات فنی Maker Go ESP32-C5-EVB:

• ماژول بی‌سیم: ماژول DOIT ESPC5-32
• SoC: تراشه Espressif Systems ESP32-C5
• پردازنده:
  • پردازنده تک‌هسته‌ای ۳۲ بیتی RISC-V با فرکانس تا ۲۴۰ مگاهرتز
  • کرنل کم‌مصرف از نوع RISC-V با فرکانس ۴۰ مگاهرتز که به عنوان پردازنده اصلی برای کاربرد‌های حساس به مصرف انرژی عمل می‌کند
• حافظه: ۳۸۴ کیلوبایت SRAM داخلی، پشتیبانی از PSRAM خارجی
• ذخیره‌سازی: ۳۲۰ کیلوبایت ROM، پشتیبانی از فلش خارجی
• اتصالات:
  • وای‌فای 6 دو بانده 802.11ax در باندهای ۲.۴ گیگاهرتز و ۵ گیگاهرتز، همراه با پشتیبانی از استاندارد 802.11b/g/n وای‌فای 4 جهت سازگاری با گذشته
  • بلوتوث 5.0 با مصرف انرژی کم (LE)
  • رادیو 802.15.4 برای Zigbee 3.0، Thread 1.3 و Matter
• ذخیره‌سازی: ۴ مگابایت حافظه SPI flash
• آنتن PCB
• USB: پورت USB Type-C برای برنامه‌نویسی و دیباگ از طریق JTAG
• ورودی/خروجی و توسعه:
  • ۴ عدد رله (10A/240VAC) با ترمینال بلاک‌های ۳ پین
  • ۴ عدد ورودی اپتو-ایزوله برای ولتاژ DC تا ۳۰ ولت مستقیم
  • ترمینال بلاک RS485
  • ۲ عدد کانکتور UEXT
  • دیباگ/برنامه‌نویسی: کانکتور ESP-دیباگ مناسب برای ESP-PROG
• متفرقه:
  • دکمه‌های Reset و User
  • LED کاربر (User LED)
• منبع تغذیه: ورودی ۴.۵ تا ۴۰ ولت DC از طریق جک DC یا ترمینال بلاک ۲ پین
• ابعاد: ۱۲.۲ در ۸.۷ سانتی‌متر

این شرکت شماتیک‌های PDF و کدهای نمونه (Sketches) آردوینو را برای RS485، رله‌ها و ورودی‌های اپتو-ایزوله در یک Wiki در سایت ICBBuy ارائه داده است؛ جایی که این برد با نام ESP32-C5-EVBPlus نیز شناخته می‌شود.

یک قاب/محفظه با قابلیت نصب روی ریل DIN نیز برای این برد ارائه می‌شود که به نظر می‌رسد همان مدل استفاده شده در نسخه قبلی ESP32-C6-EVB باشد.
