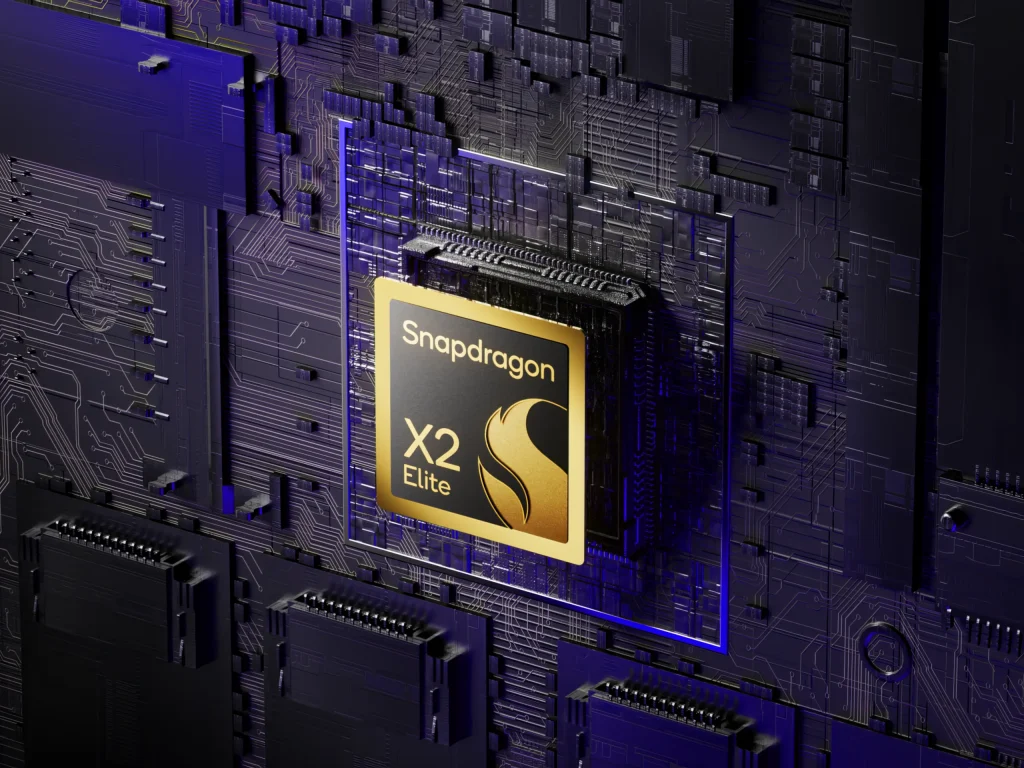

افشای مشخصات Snapdragon X2 Elite با هسته‌های Oryon V3

دنیای پردازنده‌های لپ‌تاپی و ویندوزی، که سال‌ها در قبضه معماری x86 اینتل و AMD بود، پس از عرضه نسل اول Snapdragon X Elite دستخوش تغییری بنیادی شد. اکنون کوالکام با معرفی نسل دوم تراشه‌های پرچمدار خود، موسوم به Snapdragon X2 Elite (با کد چیپ SC8480XP)، قصد دارد این تحول را به تکامل برساند. این تراشه که با کد‌نام داخلی Project Glymur شناخته می‌شود، با بهره‌گیری از نسل سوم هسته‌های اختصاصی Qualcomm Oryon V3، نه تنها در عملکرد خام، بلکه در مدیریت انرژی و توان پردازش هوش مصنوعی، استانداردهای جدیدی را هدف گرفته است.

در این تراشه، افزایش چشمگیر تعداد هسته‌ها به ۱۸ عدد، عبور فرکانس کاری از مرز ۵ گیگاهرتز و دوبرابر شدن توان پردازش عصبی (NPU)، نشان می‌دهد که کوالکام دیگر تنها به دنبال «بهینگی» نیست، بلکه قصد دارد در عملکردِ چند‌هسته‌ای (Multi-core) و بارهای کاری سنگین دیتاسنتری و مهندسی، رقبای سنتی خود را به چالش بکشد. در ادامه، نگاهی دقیق به مشخصات فنی فاش‌شده از این هیولای سخت‌افزاری می‌اندازیم.

جدول مشخصات فنی پردازنده Snapdragon X2 Elite (Oryon V3)

این جدول بر اساس گزارش‌های فنی و نشت اطلاعات از پلتفرم توسعه Qualcomm تدوین شده است:

نکته فنی: پیکربندی ۱۸ هسته‌ای با آرایش ناهمگن (۱۲+۶) که در این نسل استفاده شده، نشان‌دهنده تغییر استراتژی کوالکام برای مدیریت هوشمندِ بارهای کاری است؛ به‌طوری‌که هسته‌های Prime مسئولیت محاسبات سنگین و هسته‌های Performance مسئولیت حفظ بهره‌وری انرژی و کارهای پس‌زمینه را بر عهده دارند.

جزئیات معماری: تحول از ساختار متقارن به طراحی ناهمگن (۱۲+۶)

یکی از تغییرات بنیادین در نسل دوم اسنپدراگون (Oryon V3)، عبور از پیکربندی ۱۲ هسته متقارنِ نسل اول و حرکت به سمت یک ساختار ناهمگن (Heterogeneous Multi-Processing) است. در حالی که در نسل اول، تمام ۱۲ هسته پردازشی قدرت و مصرف انرژی یکسانی داشتند، در معماری Oryon V3، کوالکام با ترکیب ۱۸ هسته در دو کلاس کاری متفاوت، سعی کرده تعادل ظریفی میان «عملکرد لحظه‌ای» و «پایداری حرارتی» ایجاد کند.

پیکربندی ۱۲ هسته Prime + ۶ هسته Performance

تیم طراحی تراشه در کوالکام با این آرایش ۱۲+۶، در واقع به دنبال پاسخ به دو چالش بزرگ در لپ‌تاپ‌های ویندوزی بوده است: تأخیر در پاسخ‌دهی (Latency) و مصرف انرژی در بارهای کاری پایدار (Sustained Workload).

• ۱۲ هسته Prime (موتورهای محاسباتی سنگین): این هسته‌ها همان «عضلات» تراشه هستند که با بوست کلاک تا ۵.۰ گیگاهرتز، برای وظایف سنگین طراحی شده‌اند. وظیفه اصلی این کلاستر، پاسخ‌دهی لحظه‌ای در کارهایی است که نیاز به Burst Performance دارند؛ مثل کامپایل کردن کد، رندرینگ گرافیکی، یا اجرای نرم‌افزارهای مهندسی. پهنای باند و IPC (تعداد دستورالعمل در هر سیکل کلاک) در این هسته‌ها به حداکثر رسیده تا کوالکام بتواند در تست‌های تک‌هسته‌ای (Single-thread)، رقبای سنتی x86 را شکست دهد.

• ۶ هسته Performance (لایه بهینه‌سازی): برخلاف تصور، این هسته‌ها «کم‌توان» نیستند، بلکه «بهینه‌ساز» هستند. در معماری Oryon V3، این ۶ هسته برای مدیریت بارهای کاری پس‌زمینه (Background Tasks) و وظایف سیستم‌عامل تعبیه شده‌اند که نیاز به توان پردازشی مداوم اما با مصرف انرژی پایین دارند. استفاده از این ۶ هسته باعث می‌شود که در زمان‌هایی که سیستم زیر بار سنگین نیست، تراشه از هسته‌های Prime استفاده نکند و در نتیجه، طول عمر باتری (Battery Life) به شکل چشمگیری افزایش یابد.

اهمیت این طراحی برای سیستم‌عامل ویندوز

این پیکربندی ۱۲+۶ هسته‌ای، مستقیماً با Task Scheduler (زمان‌بند وظایف) در ویندوز تعامل می‌کند. در نسل‌های قبلی، سیستم‌عامل ممکن بود برای یک کار ساده پس‌زمینه، هسته‌ای را درگیر کند که فرکانس بالایی داشت و انرژی زیادی مصرف می‌کرد. اما در معماری جدید، ویندوز هوشمندانه وظایف (Threads) را بین این دو کلاستر تقسیم می‌کند:

1. وظایفِ Foreground (نرم‌افزار در حال اجرا): بلافاصله به سمت کلاستر ۱۲ هسته‌ای Prime هدایت می‌شوند تا بالاترین سرعت تجربه شود.
2. وظایفِ Background (سرویس‌های ویندوز، آپدیت‌ها، سینک‌های ابری): به کلاستر ۶ هسته‌ای Performance سپرده می‌شوند تا حرارت تراشه کنترل شده و مصرف انرژی در حداقل باقی بماند.

نتیجه فنی: این طراحی ناهمگن، نه تنها قدرت خام تراشه را برای رقابت با اینتل و AMD افزایش داده، بلکه به کوالکام اجازه داده تا «حجم حرارتی» (Thermal Envelope) تراشه را در بارهای کاری مداوم بهتر کنترل کند؛ موردی که پاشنه آشیل بسیاری از تراشه‌های ARM در دنیای کامپیوترهای شخصی بوده است.

جهش فرکانس کاری به ۵ گیگاهرتز؛ دستیابی به نقطه عطف در پردازنده‌های ARM ویندوزی

دستیابی به فرکانس بوست ۵.۰ گیگاهرتز در معماری Oryon V3 صرفاً یک عدد تبلیغاتی نیست؛ بلکه یک نقطه عطف فنی (Breakthrough) در تاریخ توسعه سیلیکون‌های مبتنی بر ARM برای کامپیوترهای شخصی محسوب می‌شود. تا پیش از این، پردازنده‌های ARM معمولاً بر مبنای فرکانس‌های محافظه‌کارانه (در محدوده ۳.۴ تا ۴.۰ گیگاهرتز) طراحی می‌شدند تا نسبت بازدهی انرژی (Performance-per-Watt) خود را حفظ کنند، در حالی که پردازنده‌های رقیب بر پایه معماری x86 اینتل و AMD با تکیه بر فرکانس‌های بالای ۵ گیگاهرتز، برتری قطعی خود را در بنچمارک‌های تک‌هسته‌ای (Single-Thread) دیکته می‌کردند.

۱. چالش‌های فیزیکی و فیدبک حرارتی (Thermal Throttling)

رساندن فرکانس یک هسته ARM به ۵ گیگاهرتز، با دو مانع اساسی همراه است: افت ولتاژ ناشی از نشتی خازنی (Capacitive Load) و تراکم حرارتی بالا در ابعاد کوچک سلول (Thermal Density).

در سیلیکون‌های چگال، افزایش فرکانس به معنای بالا رفتن تصاعدی توان دینامیکی پردازنده طبق رابطه توان کلاک و ولتاژ (Pdynamic=α⋅C⋅V2⋅fP_{dynamic} = \alpha \cdot C \cdot V^2 \cdot fPdynamic​=α⋅C⋅V2⋅f) است.

کوالکام در Oryon V3 برای مهار این رفتار فیزیکی از چند اصلاح ساختاری استفاده کرده است:

• بهینه‌سازی لایه‌های فلزی (Metal Stack Interconnect): کوتاه کردن مسیرهای بحرانی (Critical Paths) درون هسته جهت کاهش تاخیر انتشار پالس کلاک (RC Delay) و جلوگیری از پدیده Clock Jitter در فرکانس‌های بالا.
• رگولاسیون دقیق‌تر توان در سطح هسته (Per-Core DVFS): قابلیت تنظیم سریع و دینامیک ولتاژ و فرکانس در کسری از میکروثانیه، به طوری که هسته تنها در بازه‌های محاسباتی فوق‌سریع به فرکانس ۵.۰ گیگاهرتز جهش کند و بلافاصله پس از تخلیه صف دستورات، به سطح انرژی پایدار بازگردد تا پدیده گلوگاه حرارتی (Thermal Throttling) ایجاد نشود.

۲. تأثیر مستقیم بر بارهای کاری مهندسی و توسعه نرم‌افزار

بسیاری از نرم‌افزارهای تخصصی الکترونیک، EDA و محیط‌های توسعه، ذاتاً ماهیت تک‌رشته‌ای یا بارهای کاری موازی با گلوگاه بحرانی (Critical Single-Threaded Bottleneck) دارند:

• محیط‌های کامپایل و Build پروژه‌های Embedded: فرآیندهایی نظیر لینکینگ (Linking) و بخش بزرگی از پایپ‌لاین‌های کامپایلر (GCC/Clang)، به توان خام تک‌هسته‌ای وابسته‌اند.
• شبیه‌سازی‌های آنالوگ و SPICE: اجرای معادلات دیفرانسیل در گره‌های مداری پیچیده، به دلیل وابستگی متقابل داده‌ها (Data Dependency)، امکان اجرای چندرشته‌ای کامل را ندارند و بالاترین کارایی را روی فرکانس کلاک خام نشان می‌دهند.

عبور Snapdragon X2 Elite از دیوار صوتی ۵ گیگاهرتز، شکاف سنتی میان معماری ARM و پرچمداران دسکتاپ/لپ‌تاپ x86 را در سرعت پاسخ‌دهی لحظه‌ای از میان برداشته و بستری بی‌نقص برای اجرای بدون تاخیر ابزارهای مهندسی زیر بستر Windows on ARM فراهم می‌کند.

پهنای باند رم ۲۲۸ گیگابایت بر ثانیه؛ تغذیه بارهای کاری Edge AI بدون گلوگاه حافظه

در پردازش مدل‌های زبان بزرگ (LLM) و شتاب‌دهنده‌های استنتاج محلی، سرعت اجرای مدل صرفاً به توان محاسباتی خام (TOPS یا TFLOPS) وابسته نیست؛ بلکه در بیشتر سناریوهای استنتاج محلی روی کلاینت، سیستم در شرایط Memory-Bound (محدود به پهنای باند حافظه) کار می‌کند.

کوالکام در Snapdragon X2 Elite با ارتقای کنترلر حافظه LPDDR5X و افزایش پهنای باند به رقم کم‌نظیر ۲۲۸ گیگابایت بر ثانیه (GB/s)، پاشنه آشیل پردازش مدل‌های سنگین در سیستم‌های ویندوزی را هدف قرار داده است:

• نرخ تولید توکن بالاتر در مدل‌های محلی (Token/s): در فرآیند استنتاج مدل‌های پارامتریک (مانند مدل‌های ۷ تا ۱۳ میلیارد پارامتری کوانتیزه‌شده ۴ یا ۸ بیتی مثل LLaMA یا Phi)، به ازای تولید هر توکن جدید، تمام وزن‌های مدل باید یک‌بار از حافظه اصلی فراخوانی و به کش/رجیسترها منتقل شوند. پهنای باند ۲۲۸ گیگابایت بر ثانیه تضمین می‌کند که نرخ واکشی وزن‌ها (Weight Fetching) از نرخ پردازش هسته‌ها عقب نماند و زمان پاسخ‌دهی (Latency) به حداقل برسد.
• معماری یکپارچه حافظه (Unified Memory Architecture – UMA): این پهنای باند گسترده میان کلاسترهای Oryon V3، پردازنده گرافیکی Adreno و NPU به اشتراک گذاشته می‌شود. این یکپارچگی مانع از تاخیرهای ناشی از کپی مداوم بافرها (Zero-Copy Overhead) میان حافظه سیستم و حافظه شتاب‌دهنده هوش مصنوعی می‌گردد؛ امری که پیش‌تر تنها در پردازنده‌های سری M اپل به این شکل پیاده‌سازی شده بود.

جهش NPU به ۸۵ ترافلاپس؛ عبور مقتدرانه از استاندارد Copilot+ PC

مایکروسافت برای تعریف پلتفرم Copilot+ PC، حداقل توان پردازش عصبی مورد نیاز را ۴۰ ترافلاپس (TOPS) تعیین کرده بود. نسل اول Snapdragon X Elite با ارائه ۴۵ ترافلاپس توانست این آستانه را فتح کند، اما کوالکام در نسل جدید با NPU نسل جدید Hexagon و دستیابی به توان خیره‌کننده ۸۵ ترافلاپس، عملاً ظرفیت پردازش عصبی روی چیپ را تقریباً دو برابر کرده است.

تحلیل فنی ارتقای واحد Hexagon NPU:

1. پشتیبانی نیتیو از دقت‌های ریاضی متنوع (Mixed-Precision): معماری جدید NPU با بهینه‌سازی پایپ‌لاین‌های FP16، INT8 و به‌ویژه INT4، اجرای بدون افت دقتِ مدل‌های فشرده‌سازی‌شده را مستقیماً روی سیلیکون ممکن می‌سازد؛ عاملی که مصرف انرژی شتاب‌دهنده را در استنتاج طولانی‌مدت به ازای هر وات به شکل محسوسی کاهش می‌دهد.
2. کاهش بار پردازشی کلاستر CPU و GPU: انتقال کامل پردازش‌های پیوسته—نظیر تشخیص بینایی ماشین، مدل‌های ترجمه آنی صوتی، رهگیری اشیاء و فیلترهای ماتریسی Copilot—به یک شتاب‌دهنده اختصاصی ۸۵ ترافلاپسی با مصرف توانی در محدوده چند وات، به کلاسترهای ۱۸ هسته‌ای Oryon V3 و پردازنده Adreno اجازه می‌دهد تا تمام توان و کلاک خود را آزادانه صرف بارهای کاری مهندسی، شبیه‌سازی و رندرینگ کنند.
3. پایداری حرارتی حین استنتاج مداوم: به دلیل نسبت خیره‌کننده TOPS/Watt در معماری Hexagon، شتاب‌دهنده می‌تواند برای ساعت‌ها بدون تولید حرارت مزاحم یا ایجاد گلوگاه حرارتی روی کل پکیج پردازنده، وظایف استنتاجی پیوسته را مدیریت کند.

بازتعریف استانداردهای پردازش در عصر ویندوز مبتنی بر ARM

افشای مشخصات فنی پردازنده Snapdragon X2 Elite (Oryon V3) نشان می‌دهد که کوالکام از فاز «تلاش برای اثبات سازگاری و کارآمدی معماری ARM در دنیای کامپیوترهای شخصی» به فاز «رهبری مطلق در کارایی و معماری ناهمگن» گذر کرده است.

ترکیب آرایش نامتقارن ۱۸ هسته‌ای (۱۲+۶۱۲+۶۱۲+۶)، شکستن سد فرکانسی ۵ گیگاهرتز در دنیای ARM، ارتقای پهنای باند حافظه رم به ۲۲۸ گیگابایت بر ثانیه و تعبیه شتاب‌دهنده NPU با توان ۸۵ ترافلاپس، این تراشه را به گزینه‌ای فراتر از یک پردازنده کم‌مصرف اداری تبدیل می‌کند؛ پلتفرمی تمام‌عیار برای مهندسان، توسعه‌دهندگان و کاربرانی که به توان پردازش لحظه‌ای بالا، استنتاج محلی هوش مصنوعی بدون لگ و طول عمر بالای باتری نیاز دارند.

با ورود Project Glymur به فاز تولید و عرضه نهایی، رقابت در بازار پردازنده‌های لپ‌تاپ دیگر صرفاً بر سر افزایش توان مصرفی یا کوچک‌سازی گره‌های لیتوگرافی نیست، بلکه مهندسی دقیق بالانس حرارتی، بهینه‌سازی دسترسی به حافظه و معماری یکپارچه شتاب‌دهنده‌ها، برنده نهایی این نبرد سخت‌افزاری را تعیین خواهد کرد.
